输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。
输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。
35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。
（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。
反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。
若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。
接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。
在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。
（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。
（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。
（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。
能免除线路的冲击闪络，使建弧率降为零。
（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。
输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。
在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。
除架设避雷线措施之外，还应留意做好以下几项措施。
1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。
电压等级越高，降低杆塔接地电阻的作用将变得更加重要。
对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。
在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。
在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。
(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。
严格根据规程执行接地装置的开挖检查制度。
重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。
(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。
2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。
针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。
3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。
由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。
规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。
线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。
2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。
3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。
4. 即使跳闸也不中断电力的供应。
具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。
2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。
3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。
请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。
输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。
减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。
2.增加绝缘子串的片数加强绝缘。
3.减低杆塔的接地电阻可快速将雷电流引泄入地。
4.装设管型避雷器或放电间隙以限制雷击形成过电压。
5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。
6.采用消弧圈接地方式。
7.架设耦合地线增加对雷电流的分流。
8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。
在山区高雷区，甚至可以采用负保护角。
（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。
（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。
在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。
输电线路的防雷保护
摘要：在我国输电线路由于防雷与接地措施不到位，引发的输电线路跳闸的情
况时有发生，对电网安全稳定运行造成重大影响，给地区经济社会的稳定发展带
来了不利，因此，加强输电线路的防雷接地的研究是非常必要的。
本文分析了雷
电对输电线路的影响，总结探讨了输电线路的防雷接地常见措施。
关键词：输电线路；防雷；接地
引言：
随着我国经济社会的快速发展，电力企业按照十三五期间要求，贯彻落实“创新、协调、绿色、开放、共享”发展理念，全球能源互联网互通互联，逐步建成网架坚强、安全高效、绿色低碳、友好互动的现代化大电网的实际要求，输电线路
规模的越来越大。
然而，在室外架设的输电线路很容易受到自然环境的影响。
其中，雷电是影响输电线路的安全运行重要因素之一。
因此，加强输电线路防雷接
地措施的落实，是保证电网持续、可靠供电的重要环节。
1 雷电对输电线路的危害
雷电对输电线路的危害主要表现在以下几方面：一是，输电线路中由于雷电
自身的高热效应带来的危害。
雷电遇到输电线路时，由于高热效应的原因，被电
流击中的部位会产生高热能，有可能会使线路燃烧或者融化；二是电磁场的危害。
由于雷电形成时会有电磁效应，当雷电击中线路时，雷击部位在电磁效应下形成
电磁场，从而使电流量瞬间增大，有可能使线路高温燃烧。
三是，雷电所发出的
电波危害。
电波也是雷电附带的一种现象，它经常会干扰防雷装置的正常工作，
使其无法有效发挥防雷功能，变为放电器反击输电线路。
四是，雷电产生的过电
压的危害。

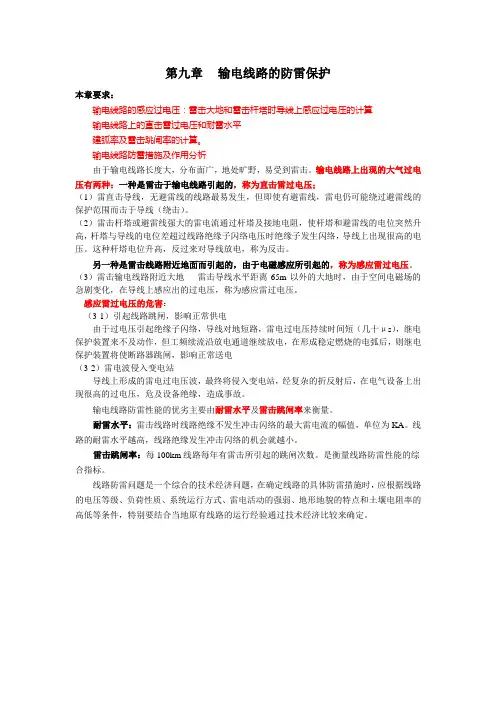

输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压；另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。
雷电仍可能绕过避雷线的保护范围而击于导线（绕击）；雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突
然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线
上出现很高的电压。
称由于过电压引起绝缘子闪络，导线对地短路，雷电过电压
持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续
放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸。
导线上形成
的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很
高的过电压，危及设备绝缘，造成事故。
输电线路防雷性能的优劣主要由耐雷水
平及雷击跳闸率来衡量。
2 输电线路的防雷接地措施
2.1 提升绝缘性能
由于地理条件的差异，在一些地区，塔杆之间的跨度较大，这在无形当中就
加大了塔杆落雷的机会。
在雷击时，电位高电压大，受绕击的概率大。
在高塔杆
上增加绝缘子串，加强线路的绝缘可以有效地进行防护。
通常采用并联间隙绝缘子，在雷击闪络时绝缘子和电弧的表面最好不要直接接触，防止操作过电压超过
了保护间隙的承受范围而产生事故。
使用并联间隙绝缘子，能够使并联间隙先放电，将雷电导入地面，绝缘子串和线路都不会受到损坏。
此外，可以直接使用肉
眼观测并联间隙绝缘子，这样维护起来也比较便利。
此外，也可以使用差异绝缘法，在同一个塔杆上面的三相绝缘性能是不同的，最下面的绝缘子比上面的多，
这样，在出现了雷击时，导线的绝缘体会最先穿透，雷电会沿着塔杆进入到地面，
能够防止出现双相闪络现象。
2.2架设避雷针
架设避雷针是架空线路防雷电中非常重要的手段，可以有效将导线的耦合作
用屏蔽，防止雷电沿着塔杆流经整个线路而出现过大电流；此外，安装避雷针还
可以防止架空线路中出现电压过高现象，避雷针有着经济实用的优点，有效降低
雷电击中概率，要安装设计时，要将杆塔提升到适当高度，还要充分考虑线路和
避雷针的间距。
在输电线路中，安装负角保护针可以起到很好的屏蔽作用，负角
保护针是是侧向安装在杆塔顶部导线上方的，多用于山坡、山顶等地区的杆塔上。
将雷击放电作用于地面上，可以缩短临界击距，有效降低雷电绕击区出现的概率，很好的保护输电线路。
2.3安装避雷器
线路避雷器分为有串联间隙避雷器和无间隙避雷器两种。
常态下无间隙避雷器能够吸收
线路上各种过电压，当出现故障时，需要人工摘除母线接地，这时就需要和串联脱离器系统
配套使用，这样就可以使母线和避雷器自动脱离。
有串联间隙避雷器不存在上述问题，维护
成本较小，雷击导线时放电间隙动作，一般需要克服因摆动造成的间隙距离变化。
避雷器主要安装于易遭受雷击的线路段以及相应配电设备，在安装时要注意在雷击事故
的多发线路段、配电线路的分支处杆塔上必须安装避雷器。
此外相应的配电设备例如柱上开关、刀闸、配电变压器上也要安装。
架空绝缘线路与电缆线路转换处、T接线路处等也要安
装专门避雷器。
2.4搭设避雷线
架空送输电线路落雷时，可能打在导线上，也可能打在杆塔上。
导线遇到雷击时，导线
上产生达几百万伏“过电压”，绝缘子将“闪络”，从而使线路跳闸，甚至造成停电事故。
避雷
线可以遮住导线，使雷尽量落在避雷线本身上，并通过杆塔上的金属部分和埋设在地下的接
地装置，使雷电流流入大地。
雷击杆塔或避雷线时，在杆塔和导线间的电压超过绝缘子串的
抗电强度时，绝缘子串也将闪络，而造成雷击事故。
通常用降低杆塔接地电阻的办法，来减
少这类事故。
2.5安装重合闸装置
输电线路不仅要安装防雷保护装置，同时安装自动重合闸装置，因为输电线路80%以上
的故障都是瞬时性的，当雷击线路时，绝缘子发生闪络就会造成跳闸，所以自动重合闸装置
可以有效降低雷击事故，为此，可以在架空线路上安装自动重合闸装置，将瞬间的雷电故障
解除，增强了线路的稳定性与安全性。
2.6使用过电压保护器
过电压保护器能够有效的完善架空线路中其他防雷措施的不足，提高10kV配电线路的
防雷水平。
过电压保护器在过零之前的较长一段时间内，尖顶波电流的幅值较小，不会对架
空导线带来损害，能够避免工频续流高温而导致的架空导线熔断甚至跳闸的现象。
当前过电
压保护器的技术已经基本成熟，可以投入使用。
2.7降低杆塔接地电阻
降低杆塔冲击接地电阻能降低雷击杆塔塔顶时的电位，雷击避雷线时对雷电流有很好的
释放通道，减少反击，提高线路耐雷水平。
一般做法为：增加接地极的埋深及数量，换用电
阻率较低的土壤，并且在接地极附近增加降阻剂。
土壤电阻率高的地区，可采用多根放射形
接地体或连续伸长接地体以及垂直接地电极等措施。
结束语：
综上所述，雷击问题造成的输电线路的跳闸事件严重影响了电力系统的安全稳定运行。
虽然雷击对输电线路的影响是无法完全杜绝的，高效的防雷接地技术可有效地降低雷电事故率，在输电线路设计和运维工作过程中，要根据不同地理环境条件、电压等级、负荷特点、
运行方式、天气情况和设备差异，特别要结合输电线路运维经验，通过具体分析比较采取有
效的防雷与接地手段，线路防雷问题是一个综合的技术经济问题，必要的时候要综合采取多
种防雷措施。
参考文献：
[1]詹其彪，刘渊.220kV高压输电线路防雷接地技术分析[J].电子制作，2014（08）.
[2]胡树彬，梁伟放.基于架空输电线路的防雷措施探讨[J].中国新技术新产品，2015（01）.
