单片机复习提纲

第一章：单片机的定义、特点、应用。

第二章：1.单片机的存储器结构；地址空间分配及作用；PSW中和各位名称及意义；堆栈的设置及操作，栈顶指针。

2.外接晶振引脚，基本时序定时单位。

3.复位操作引脚，信号要求，复位操作对SFR及RAM的影响。

4.端口的接口要求（P0在作普通I/O口使用时需外接上拉电阻，P0-P3口在用作输入口读入数据前应该先置“1”）。

5.P3口的第二功能。

第三章：1.指令格式。

2.7种寻址方式及寻址空间。

3.指令重点注意：各指令的合法格式；算术运算类指令对标志位的影响；转移类指令的转移范围；逻辑运算类指令的作用；第四章：1.伪指令的作用。

2.例题中的典型算法。

第五章：1.5个中断源及中断程序的入口地址。

2.外部中断的触发方式。

3.中断响应的条件。

4.中断优先级的设置及多个中断同时申请时的处理。

5.中断服务程序和子程序有什么区别。

第六章：1.定时器的4种工作方式。

2.定时器相关的控制寄存器。

3.定时初始值的计算。

4.程序的编写。

第七章：1.串行通信的传送方式。

2.串行通信相关的控制寄存器。

3.串行通信的4种工作方式（特别注意方式0）。

4.波特率的设置。

第八章：1.STC单片机的特点；2.STC单片机的定时器工作方式；3.STC单片机的A/D转换的使用。

第九章：1.并行扩展三总线的构造（特别注意各控制总线引脚的作用）。

2.存储器的扩展。

3.I/O两种编址方式及其优缺点。

4.程序存储器与数据存储器使用相同的地址空间，为何不会引起冲突。

第十章：1.行列式键盘的硬件接线及编程思路。

2.LED动态显示与静态显示的区别及优缺点。

3.LED字型码的确定。

1．8051的定时/计数器T0的有几种工作模式，对各工作模式作简单的叙述。

答:定时/计数器T0的模式:0：13位计数器；1：16位计数器；2：8位循环计数器；3：2个独立的8位计数器串行通信模式2．8051的串行通信的有几种工作模式，请对各工作模式作简单的叙述。

1概述1.1微机基础知识➢微机定义，冯诺依曼体系特点➢微机硬件组成及各部分定义和作用：微处理器，存储器，输入/输出接口，总线➢微机总线包括三大类，每种总线的特点➢单板机，单片机的概念，微型计算机系统概念➢软件和软件系统定义；指令和指令系统定义➢程序定义，程序执行过程➢源程序，机器码概念➢计算机编程常用数制：二进制（B），十进制（D或者不加后缀），十六进制（H）➢计算机认识的数据：二进制数➢无符号数的表示范围：0~2n➢有符号数（补码）的表示范围：-2n-1~+2n-1-1（一个数据的原码，反码，补码表示）➢各种进制数之间的转换，数据对应的真值➢带符号数的溢出和判断方法➢ASCII码，压缩BCD码和非压缩BCD码1.2中断、定时计数器、串行通信、并行通信（结合后面的学习）➢中断相关各种概念➢定时计数器工作原理，计数初值计算（加1计数器）➢并行通信和串行通信的定义，特点；串行通信传输方向：单工，半双工，全双工➢CPU与外设数据传输方式：无条件，查询、中断、DMA➢本章作业和例题251硬件2.1单片机概述：单片机典型开发硬件环境2.251单片机总体结构➢复位后内部寄存器状态：PC，SP，P0~P3➢P3口第二功能；P0口和P2用于外部存储器或I/O扩展的用途➢#PSEN和#EA引脚的用法➢振荡周期，状态周期，机器周期，指令周期的概念及它们的相互关系2.351单片机存储器结构➢物理上的存储器空间，功能上的存储器空间➢程序存储器特殊入口地址➢数据存储器的编址（51子系列）➢片内存储器分配，位地址的概念和操作（位操作指令）➢SFR（特殊功能寄存器）的名称，作用➢A，B，PSW各位意义，堆栈指针SP，堆栈操作（结合堆栈指令）、DPTR➢本章作业和例题351指令系统➢指令格式：带中括号表示不必须，操作数类型：立即数，寄存器操作数，存储器操作数；源操作数和目标操作数➢51寻址方式：寻址概念，51寻址方式（会用）➢51指令系统：能够正确运用指令，识别不符合语法的指令；加减法对CY和OF影响；能够分析指令执行后对相关寄存器和标志位的影响，阅读程序，编写简单程序段➢本章作业和例题➢4程序设计：简单程序设计，程序阅读，本章作业和例题551单片机并口➢P0：没有内部上拉电阻，需要外接上拉，三态（高电平，低电平，高阻）双向口，➢P1~P3口：有内部上拉电阻，两态（高电平、低电平）准双向口，做输入时需要先置“1”再读取➢端口输出操作➢端口输入、输出操作：会读电路➢8段LED数码管：引脚和结构，共阴、共阳接法，对应的编码会计算➢按键去抖方法➢本章作业、例题6中断和定时/计数器➢51中断源有哪些，它们的默认优先级顺序，优先权的改变，中断撤除（软件还是硬件）➢会编写中断初始化程序段➢中断响应步骤➢定时器/计数器工作模式，初值计算，定时/计数脉冲波产生程序设计（重点模式1，2）➢本章作业和例题7串口➢同步串行通信和异步串行通信特点，相关概念，波特率概念，计算➢51单片机接收过程，发送过程，工作方式➢方式1：波特率和定时器初值之间的计算公式，相关初始化程序编写➢作业和例题8并口扩展➢并口扩展:三大总线➢锁存器273，三态缓冲器244➢8255A的寄存器结构，工作方式➢数据线、控制线连接，译码概念和方法，根据电路计算存储器或I/O的地址范围➢8255A（方式0）应用➢AD和DA相关概念，DAC0832应用，ADC0809应用➢作业和例题。

单片机原理复习提纲《单片机原理》复习提纲一单片机的基本概念1、数制切换、计算机的码制（原码、反码、补码）；2、计算机的三总线：地址总线、掌控总线、数据总线；3、ram、rom的概念；4、堆栈的概念、促进作用及工作方式；二硬件结构1、8051单片机的主要内部资源；2、什么就是机器周期？机器周期与晶振周期的关系？机器周期的时序如何分割？3、8051单片机片内ram的空间分配；片内ram地址范围（00－ffh）,最大可扩展容量64k;2.8051芯片/psen引脚是读外部rom的选通信号，即该引脚有效时，rom允许输出。

mcs-51单片机扩展i/o口时将其看做外部ram存储器的一个单元，与其统一编址，提供16位寻址能力，寻址范围是64kb。

4、定时器/计数器功能、工作方式；5、以太网通信的帧格式:初始位、数据位、暂停位、奇偶校验位；波特率的概念；6、8051单片机的中断源（5个）及优先级；外部中断的触发方式（电平和边沿）；中断处理过程（保护现场、处理中断源请求、恢复现场）。

7.8255a是可编程的i/o口扩展芯片，具有3个8位并行的可扩展i/o口。

1三指令和汇编程序1、8051单片机的7种串行方式（出访内、外部ram需用哪些串行方式）；2、熟练掌握各种指令的功能；掌握伪指令的用法；3、能阅读及编写简单汇编程序，能编写定时器应用程序；四单片机的扩展1、拓展的地址线（p0、p2）、数据线（p0）和控制线；上锁存器74ls373的促进作用；2、eprom27××的扩展接口及地址确定；3、ram芯片6264的扩展接口及地址确定；五单片机c语言编程1．c51语言常用关键字的认知；2、c51数据存储类型与存储空间对应关系3、sfr的c51定义方法4、c51绝对地址出访用法（cbyte,dbyte,pbyte,xbyte等）5、熟识直观c51程序撰写的通常方法（例如定时器、中断等）。

六单片机的USB及应用领域1、led的两种扫描显示方式（静态和动态）、led的接法（共阴和共阳）；单片机键盘有独立式和行列式，其机械抖动时间一般5－10ms;2、led的USB及编程。

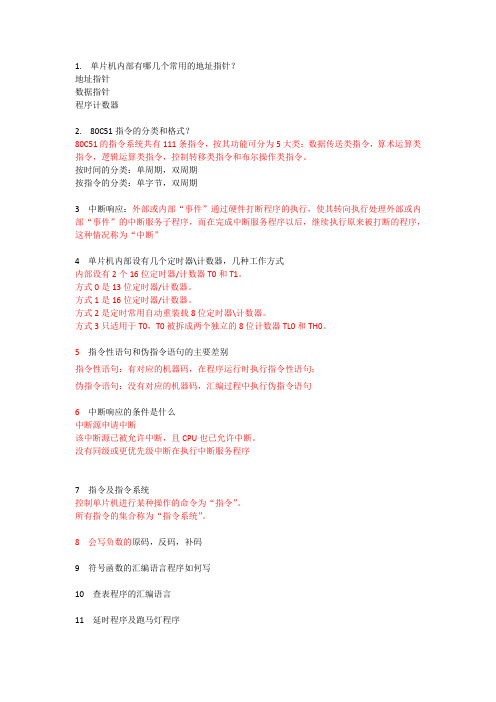

1. 单片机内部有哪几个常用的地址指针？
地址指针
数据指针
程序计数器
2. 80C51指令的分类和格式？
80C51的指令系统共有111条指令，按其功能可分为5大类：数据传送类指令，算术运算类指令，逻辑运算类指令，控制转移类指令和布尔操作类指令。

按时间的分类：单周期，双周期
按指令的分类：单字节，双周期
3 中断响应：外部或内部“事件”通过硬件打断程序的执行，使其转向执行处理外部或内部“事件”的中断服务子程序，而在完成中断服务程序以后，继续执行原来被打断的程序，这种情况称为“中断”
4 单片机内部设有几个定时器\计数器，几种工作方式
内部设有2个16位定时器/计数器T0和T1。

方式0是13位定时器/计数器。

方式1是16位定时器/计数器。

方式2是定时常用自动重装载8位定时器\计数器。

方式3只适用于T0，T0被拆成两个独立的8位计数器TL0和TH0。

5 指令性语句和伪指令语句的主要差别
指令性语句：有对应的机器码，在程序运行时执行指令性语句；
伪指令语句：没有对应的机器码，汇编过程中执行伪指令语句
6 中断响应的条件是什么
中断源申请中断
该中断源已被允许中断，且CPU也已允许中断。

没有同级或更优先级中断在执行中断服务程序
7 指令及指令系统
控制单片机进行某种操作的命令为“指令”。

所有指令的集合称为“指令系统”。

8 会写负数的原码，反码，补码
9 符号函数的汇编语言程序如何写
10 查表程序的汇编语言
11 延时程序及跑马灯程序。

单片机原理及接口技术复习纲要第一章绪论1、单片机的概念第二章MCS-51单片机结构1、单片机内部结构及组成部分2、控制引脚的作用3、ALE、/EA、/PSEN4、时钟电路、复位电路的画法5、CPU的组成及工作原理6、单片机的时序及单位7、I/O口的工作原理、功能、驱动能力、使用时注意事项8、复位后特殊功能寄存器的初始值9、程序存储器组织和空间，区物理空间，逻辑空间，容量10、数据存储器组织和空间区分内部低端RAM、高端RAM和外部数据RAM的空间，寻址方式、访问方法及特点，重点区分00~7FHRAM的三大分区的功能11、特殊功能寄存器PSW各位用法第三章指令系统1、指令格式2、寻址方式，能够判断寻址方式3、111条指令。

重点掌握程序存储器、外部数据存储器、控制转移类指令的格式及应用特点4、算术运算类指令对PSW各位的影响及含义5、DA A指令的调整方法6、调用、返回指令的操作过程7、特别关注片内存储器，片外数据存储器，ROM的数据访问方法8、堆栈操作指令和操作方法9、子程序调用和中断调用过程的异同点以及使用堆栈的情况第四章中断、定时、串行口通信1、五个中断源及中断向量2、中断响应的过程3、中断响应的时间4、中断初始化程序的编写：1）中断允许IE、中断优先级IP、SP的设置；2）外部中断：触发方式TCON；5、定时计数器：初值的计算6、定时计数器初始化程序的编写：1）设初值；2）设工作方式；3）开始定时（开中断）7、串行口通信的概念、工作方式、波特率的设置8、串行口的结构及工作方式，了解每一种工作方式数据帧结构的特点第五章程序设计1、掌握程序设计的基本方法2、弄清顺序程序、分支程序、循环程序的结构特点和程序设计方法3、子程序的参数、设计、调用过程、调用方法4、数字处理程序的调用方法5、重点掌握一下程序的设计方法（1）、双字节、多字节加减法程序设计方法（2）、比较数据大小产生分支的有关分支程序的设计方法（3）、内存数据的清除、累加、拷贝程序的设计方法（4）、主程序、初始化程序、中断向量安装、中断服务子程序设计6、伪指令的用法第六章系统扩展技术1、程序存储器、数据存储器的多种扩展方法2、扩展地址的写法。

单片机课程复习提纲1.单片机由哪几个部件组成？CPU包括哪两部分？中央处理器（CPU）、存储器（RAM、ROM、EPROM）和各种输入/输出接口（定时器、计数器、并行I/O口、串行口、A/D转换器、脉冲调制器PWM等）运算器、控制器和寄存器组（专用）2.运算器和控制器由哪些电路组成？运算器：暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器控制器：定时控制逻辑电路、指令寄存器、译码器、地址指针DPTR及程序计数器PC、堆栈指针SP等3.51单片机的数据总线是多少位？从哪些引脚输出？哪些指令会在数据总线上输入或输出数据？数据线在什么时候有效？8位。

从P0,P1,P2,P3共32个引脚输出。

4.51单片机的地址总线是多少位？从哪些引脚输出？哪些指令会在地址总线上输入或输出数据？高8位地址和低8位地址在什么时候有效？地址总线16位，P2为地址总线高8位，P0作为地址复用，读写控制线RD WR ALE PSEN等5.ALE、PSEN、RD、WR、EA引脚有和作用。

什么时候有效？RD:读外部数据信号WR:写外部存储器信号PSEN:外部程序存储器选通信号EA:内外程序选择信号ALE:地址锁存信号6.51单片机由多少个独立存储空间，它们的地址范围是什么？内部程序存储器地址范围0000H-0FFFH 共4KB外部程序存储器0FFFH-0FFFFH 共64KB内部数据存储器00H-FFH 共256个字节（其中包括低128字节和特殊功能寄存器SFR 128个字节）外部数据存储器可扩展至64KBCPU访问片内外程序存储器ROM指令用MOVC访问片外数据存储器RAM指令用MOVX访问片内RAM用MOV7.PSW 、DPH、DPL、SP、PC、TCON、SCON、TMOD、IE、IP是什么寄存器。

各有何用处？PSW: 程序状态寄存器; DPH:数据指针高字节；DPL：数据指针低字节；SP：堆栈指针；PC:程序计数器; TCON:定时器/计数器控制；TMOD：定时器/计数器方式控制；IE：中断方式控制；IP：中断优先等级控制。

单片机复习及考试大纲一、基础知识部分1、单片机的名称及在系统中的作用，单片机的特点，(填空或判断或选择)2、单片机系统的概念及组成(填空或判断或选择)，单片机系统的开发过程3、单片机最小系统及组成，电源端（Vcc，GND），时钟信号与时钟电路（XTAL1、XTAL2），复位电路（RST），外部程序存储器访问控制端（EA）(填空或判断或选择)4、掌握的单片机I/OA、8051有32个I/O口，分成4个口P0~P3。

P0口（39脚~32脚）—双向8位三态I/O口，每个口可独立控制。

51单片机P0口内部没有上拉电阻，为高阻状态，所以不能正常的输出高/低电平，因此该组I/O口在使用时务必要外接上拉电阻，一般我们选择接入10KΩ的上拉电阻。

(填空或判断或选择) P0口的第二功能是在外部扩展时为低8位地址线和8位数据线分时复用口。

P2口的第二功能是在外部扩展时为高8位地址线P1~P3口内带上拉电阻，都是准双向口，P3口每个引脚还有独立的第二功能B、使用任何一个I/O口作为输入端口之前应该是口锁存器置1（如MOV P1，#0FFH）。

C、口的驱动能力D、单片机的电平特性和rs232电平特性当单片机输出与输入为TTL电平，其中高电平为+5V，低电平为0V。

计算机的串口为RS-232C电平，其中高电平为-12V，低电平为+12V。

(填空或判断或选择)MAX232是把TTL电平从0V和5V转换到3V~15V或-3V~-15V之间。

5、单片机cpu和内部的存储器A、单片机的整体结构、单片机的封装及引脚序号B、ALU的组成：TEMP1、TEMP2、A、B、PSW各寄存器的功能；控制器的组成：pc、指令寄存器、指令译码器C、存储器分类D、单片机的程序存储器：功能、容量、PC的作用、片内和片外访问控制引脚EA。

E、单片机数据存储器作用、片内数据存储器的三个区的功能和地址、片外数据存储器的访问通过DPTR间接访问F、单片机特殊功能寄存器的地址区域、数量、功能介绍二、汇编编程部分6、单片机的汇编语言基础知识A、汇编语言的特点、源代码（.Asm文件）、目标代码也称为执行代码（.hex）、常见伪指令的功能B、6种寻找方式的操作数的表示7、单片机的指令A、指令概述：分类，对PSW的影响B、单片机的五大类指令：要求必须看懂每条指令的功能，能区别指令的正确与错误三、内部资源使用8、定时器（第6章）A、定时器的工作原理（简答）设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。

单片机-复习提纲一、填空题1、单片机与普通计算机的不同之处在于其将、、I/O口(串口、并口等) 、ROM(程序存储器)集成于一块芯片上。

2、单片机工作方式除了正常的操作方式外，还具有掉电运行方式和运行方式，其掉电运行方式唤醒方法为。

3、当单片机复位时PSW＝ H，SP= 。

4、MCS—51单片机的P0—P4口均是并行 I／O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的和，在P0—P4口中，为真正的双向口，为准双向口。

5、非编码式键盘识别有效按键的常有的一种方法方法是6、KeiL C51软件中，工程文件的扩展名是________，编译连接后生成可烧写的文件扩展名是_____ ______7、若（IP）=B，则中断优先级最高者为，最低者为。

（IP：——— PS PT1 PX1 PT0 PX0）8、总线驱动器74LS244和74LS245经常用作三态数据缓冲器，为单向三态数据缓冲器，而为双向三态数据缓冲器。

9、在8031单片机系统中，若振荡晶体的频率为12MHz，则T0做为计数器使用时允许输入信号的最高频率是。

10、MCS-51单片机访问外部数据存储器用指令，采用寻址方式。

11、MCS-51单片机可扩展位外部地址总线。

12、MCS-51单片机的常数表格和程序代码存放在存储区。

13、当P1口做输入口输入数据时，必须先向该端口的锁存器写入，否则输入数据可能出错。

14、单片机内外中断源按优先级别分为高级中断和低级中断，级别的高低是由寄存器的置位状态决定的。

同一级别中断源的优先顺序是由决定的。

15、LED数码显示按显示过程分为显示和显示2种。

前者，对每位显示来说是连续显示的，可通过单片机串行口实现；当多位显示时需较多外部驱动芯片，功耗较大。

后者，对每位显示来说是断续显示需占用单片机的接口资源。

16、单片机串行通信时，若要发送数据，就必须将要发送的数据送至单元，若要接收数据也要到该单元取数。

单片机概念复习题纲单片机复习提纲1一．选择题：1．mc-51单片机登位后，程序计数器pc的内容就是c。

a．00hb．ffhc．0000hd．ffffh2．8031单片机芯片必须采用时应把ea信号插槽b．。

a．接高电平b．接地c．悬空d．接地址锁存器选通端3．mcs-51的程序计数器pc为16十一位计数器，因此其串行范围就是d．。

a．8kb．16kc．32kd．64k4．在mcs-51单片机中，唯一一个可供用户使用的16位寄存器是b．。

a．pswb．dptrc．acd．pc5．在mcs-51单片机中，唯一一个用户无法轻易采用的寄存器就是d．。

a．pswb．dptrc．acd．pc6．在单片机中，用作标志寄存器的一个特殊功能寄存器是a．。

a．pswb．dptrc．acd．pc7．单片机的指令地址存放在d．中。

a．pswb．dptrc．spd．pc8．提升单片机的晶振频率，则机器周期信号c．。

a．不变b．变长c．变短d．变长变短不定9．用2114芯片扩展8kb的数据存储器需要芯片。

a．4片b．8片c．12片d．16片10．地址空间3000h～37ffh共有存储单元。

a．1kb．2kc．4kd．8k11．采用线选法拓展3片2732作外部程序存储器，须要采用位地址线。

a．13b．14c．15d．1612．在生产过程中完成程序写入的只读存储器称为。
