1

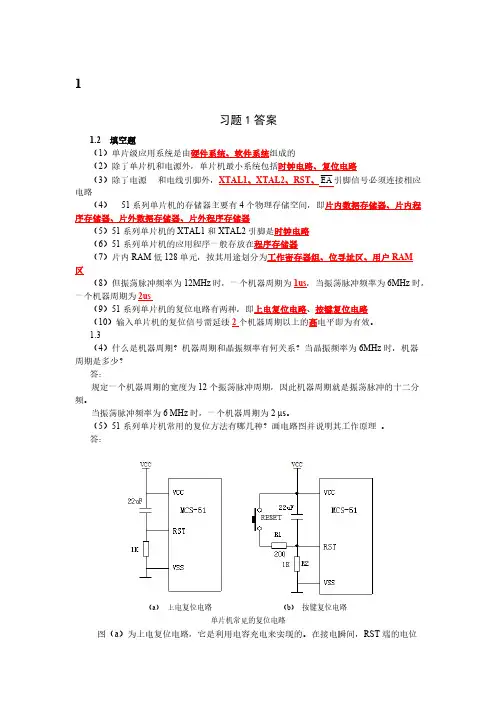

习题1答案
1.2 填空题
(1)单片级应用系统是由硬件系统、软件系统组成的
(2)除了单片机和电源外,单片机最小系统包括时钟电路、复位电路
(3)除了电源和电线引脚外,XTAL1、XTAL2、RST、EA引脚信号必须连接相应电
路
(4)51系列单片机的存储器主要有4个物理存储空间,即片内数据存储器、片内程序存储器、片外数据存储器、片外程序存储器
(5)51系列单片机的XTAL1和XTAL2引脚是时钟电路
(6)51系列单片机的应用程序一般存放在程序存储器
(7)片内RAM低128单元,按其用途划分为工作寄存器组、位寻址区、用户RAM区(8)但振荡脉冲频率为12MHz时,一个机器周期为1us,当振荡脉冲频率为6MHz时,一个机器周期为2us
(9)51系列单片机的复位电路有两种,即上电复位电路、按键复位电路
(10)输入单片机的复位信号需延续2个机器周期以上的高电平即为有效。
1.3
(4)什么是机器周期?机器周期和晶振频率有何关系?当晶振频率为6MHz时,机器周期是多少?
答:
规定一个机器周期的宽度为12个振荡脉冲周期,因此机器周期就是振荡脉冲的十二分频。
当振荡脉冲频率为6 MHz时,一个机器周期为2 µs。
(5)51系列单片机常用的复位方法有哪几种?画电路图并说明其工作原理。
答:
(a)上电复位电路(b)按键复位电路
单片机常见的复位电路
图(a)为上电复位电路,它是利用电容充电来实现的。在接电瞬间,RST端的电位
与VCC相同,随着充电电流的减少,RST的电位逐渐下降。只要保证RST为高电平的时间大于两个机器周期,便能正常复位。
图(b)为按键复位电路。该电路除具有上电复位功能外,若要复位,只需按图(b)中的RESET键,此时电源VCC经电阻R1、R2分压,在RST端产生一个复位高电平。
习题3 答案
3.2 填空题
(2)用C51编程访问51单片机的并行I/O口是,可以按字节,寻址操作,还可以按位操作(4)C51中定义一个可位寻址变量FLAG访问P3口的P3.1引脚的方法是s bit FLAG=P3^1; (10)下面的while循环执行了无限次空语句。
i=3;
While(i!=0);
(15)在以下的数组定义中,关键字“code”是为了把tab数组存储在程序存储器ROM中
Unsigned char code b[]={};
3.3 上机操作题
(1)
//xiti3_3_1.c——第三章习题3.3上机操作题(1)
#include
void delay(unsigned char i); //延时函数声明
void main() //主函数
{
while(1){
P1=0x55; //按状态1的方式点亮8个LED
delay(200); //延时
P1=0xaa; //按状态2的方式点亮8个LED
delay(200); //延时
}
}
void delay(unsigned char i) //延时函数参见任务1程序ex1_1.c
(2)
//xiti3_3_2.c——第三章习题3.3上机操作题(2)
#include
void delay(unsigned char i); //延时函数声明
void main() //主函数
{
unsigned char i,l,r;
while(1){
l=0x10; // 高4位灯的位置初值为00010000B
r=0x08; // 低4位灯的位置初值为00001000B
for(i=0;i<4;i++){
P1=~(l|r); // 循环点亮灯
l<<=1; // 高4位灯的位置移动
r>>=1; // 低4位灯的位置移动
delay(200); //延时
}
}
}
void delay(unsigned char i) //延时函数参见任务1程序ex1_1.c
(3)
//xiti3_3_3.c——第三章习题3.3上机操作题(3)
#include
void delay(unsigned char i); //延时函数声明
void main() //主函数
{
unsigned char i;
unsigned char display[]={0x89, 0xff,0x86, 0xff,0xc7, 0xff,0xc7, 0xff,0xc0, 0xff};
while(1){
for(i=0;i<10;i++){
P1=display[i]; //显示字送P1口
delay(200); //延时
}
}
}
void delay(unsigned char i) //延时函数参见任务1程序ex1_1.c
习题4 答案
4.2 填空题
(1)MCS-51系列单片机定时器的内部结构由以下四部分组成:①定时器T0 ②定时器T1 ③定时器方式寄存器TMOD ④定时器控制寄存器TCON
(251系列单片机的定时/计数器,若只用软件启动,与外部中断无关,应使TMOD中的GATE=0
(3)51系列单片机的T0用做计数方式时,用工作方式1(16位),则工作方式控制字为TMOD=0x05
(4)定时器方式寄存器TMOD的作用是选择定时器T0/T1的工作方式
(5)定时器方式寄存器TCON的作用是控制定时器的启动、停止,标志定时器的溢出和中断情况。
(6)51的中断系统由定时控制寄存器TCON、串行口控制寄存器SCON、中断允许寄存器IE、中断优先权寄存器IP等寄存器组成
(7)51的中断源有外部中断0、定时器0、外部中断1、定时器1、串行口
(8如果定时器控制寄存器TCON中的IT1和IT0位为0,则外部中断请求信号为电平触
