EDGE网络设计介绍

EDGE原理和MOTO部署概述第一章EDGE概述和工作原理1.1GPRS技术存在的弱点∙GPRS会发生包丢失现象由于分组交换连接比电路交换连接的时延性要差一些，因此，使用GPRS会发生一些包丢失现象。

而且，由于话音和GPRS业务无法同时使用相同的网络资源，因此，当GPRS使用的时隙数量越多，能够提供给话音通信的网络资源就越少。

对用户来说其容量有限GPRS确实对网络现有的小区话音容量产生影响，对于不同的用途而言只有有限的无线资源可供使用。

例如，话音和GPRS呼叫都使用相同的网络资源，这势必会相互产生一些干扰。

∙实际速率比理论值低虽然理论上GPRS 能够提供171.2kb/s 的传输速率，但实际数据传输速率由于受到网络编码方式和终端支持等因素影响，并且GPRS移动台最多支持4个时隙，因此带宽将会受到严重的限制，实际接入速度只到达到30k－40kb/s，给人们最直观的反应就是上网速度太慢，并且时常断线。

∙落后的调制方式GPRS采用基于GMSK（Gaussian Minimum-Shift Keying）的调制技术，相比之下，EDGE基于一种新的调制方法8PSK（eight-phase-shift keying），它允许无线接口支持更高的速率。

8PSK也用于UMTS。

网络营运商如果想过渡到第三代，必须在某一阶段改用新的调制方式。

∙转接时延较长GPRS分组通过不同的方向发送数据，最终达到相同的目的地，那么数据在通过无线链路传输的过程中就可能发生一个或几个分组丢失或出错的情况。

1.2EDGE的引入及其工作原理1.2.1EDGE 是GPRS的发展EDGE 是英文Enhanced Data Rate for GSM Evolution 的缩写，就是增强GSM数据速率的演进技术，EDGE规范的制定工作是由第三代移动通信合作伙伴项目（3GPP）来负责的。

根据相关规范的定义，EDGE就是一种能够增强高速电路交换数据业务（HSCSD）和通用分组交换无线数据业务（GPRS）的单位时隙内数据吞吐量的技术。

增强型EDGE关键技术解析增强型EDGE关键技术分析Table of Contents1概述 (3)1.1EDGE的发展和演进 (3)1.23GPP TR 45.912协议和增强型EDGE关键技术.................... 错误!未定义书签。

23451 概述本文主要介绍3GPP TR 45.912 协议中关键技术，分析了这些关键技术对BTS架构，接口和硬件的需求和影响。

1.1 EDGE的发展和演进EDGE是一种基于GSM/GPRS网络的数据增强型移动通信技术，通常又被人们称为 2.75G技术。

EDGE的概念最早是由Ericsson于1997年向ETSI提出的，同年ETSI批准了EDGE的可行性研究，这为EDGE以后的发展铺平了道路。

此后EDGE标准先后受到ITU、ETSI、GSM协会、3GPP、GSA（全球设备供应商协会）和3GAmericas等国际组织的认可。

EDGE的发展可以划分为四个发展阶段：一是标准成熟阶段，时间是从爱立信在1997年正式提出EDGE理论到2000年7月EDGE标准被3GPP组织认可；二是从2000年8月到2003年5月美国CingularWirless首次将EDGE投入商用，这是EDGE标准的市场推广阶段；第三阶段是从2003年6月至今，EDGE进入了实际的市场运营阶段在两年多的时间里快速发展；第四阶段是EDGE演进阶段，时间可能在2007年初开始，多载波EDGE等技术的成熟和应用使EDGE的速率大幅提升，可以与其他移动技术相媲美。

由于UMTS技术的成熟和发展，EDGE曾一度受到冷落，但是，在2005年，随着3G热潮逐渐减弱，运营商投资趋于理性，EDGE开始大放异彩。

仅2005年，先后有阿根廷TelefonicaMovistar、巴西BrasilTelecomGSM、捷克OskarMobil、奥地利Mobilkom、芬兰Alands Mobiltelefon AB、法国Orange 和Bouygues Telecom等24家运营商开通了基于EDGE的服务。

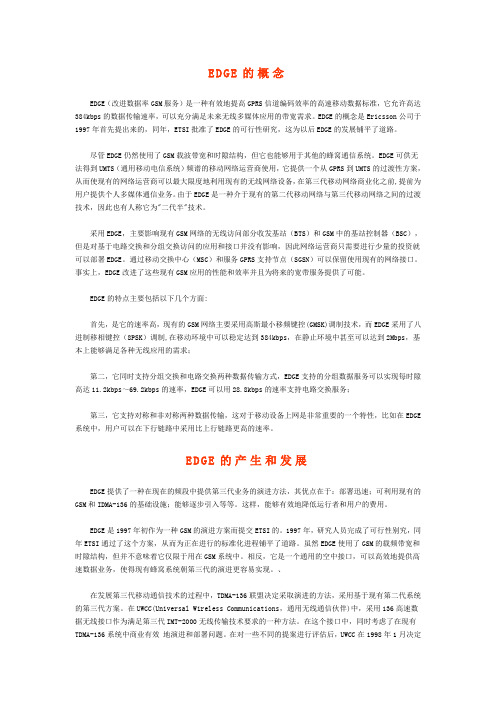

E D G E的概念EDGE（改进数据率GSM服务）是一种有效地提高GPRS信道编码效率的高速移动数据标准，它允许高达384kbps的数据传输速率，可以充分满足未来无线多媒体应用的带宽需求。

EDGE的概念是Ericsson公司于1997年首先提出来的，同年，ETSI批准了EDGE的可行性研究，这为以后EDGE的发展铺平了道路。

尽管EDGE仍然使用了GSM载波带宽和时隙结构，但它也能够用于其他的蜂窝通信系统。

EDGE可供无法得到UMTS（通用移动电信系统）频谱的移动网络运营商使用，它提供一个从GPRS到UMTS的过渡性方案，从而使现有的网络运营商可以最大限度地利用现有的无线网络设备，在第三代移动网络商业化之前,提前为用户提供个人多媒体通信业务。

由于EDGE是一种介于现有的第二代移动网络与第三代移动网络之间的过渡技术，因此也有人称它为"二代半"技术。

采用EDGE，主要影响现有GSM网络的无线访问部分收发基站（BTS）和GSM中的基站控制器（BSC），但是对基于电路交换和分组交换访问的应用和接口并没有影响，因此网络运营商只需要进行少量的投资就可以部署EDGE。

通过移动交换中心（MSC）和服务GPRS支持节点（SGSN）可以保留使用现有的网络接口。

事实上，EDGE改进了这些现有GSM应用的性能和效率并且为将来的宽带服务提供了可能。

EDGE的特点主要包括以下几个方面:首先，是它的速率高，现有的GSM网络主要采用高斯最小移频键控(GMSK)调制技术，而EDGE采用了八进制移相键控（8PSK）调制,在移动环境中可以稳定达到384kbps，在静止环境中甚至可以达到2Mbps，基本上能够满足各种无线应用的需求；第二，它同时支持分组交换和电路交换两种数据传输方式，EDGE支持的分组数据服务可以实现每时隙高达11.2kbps～69.2kbps的速率，EDGE可以用28.8kbps的速率支持电路交换服务；第三，它支持对称和非对称两种数据传输，这对于移动设备上网是非常重要的一个特性，比如在EDGE 系统中，用户可以在下行链路中采用比上行链路更高的速率。

摘要中国移动由现有GPRS网络升级到EDGE的愿望越发迫切。

文章对基于现有GPRS网络进行EDGE升级的规划方法进行了探讨。

1、EDGE技术概述1.1 EDGE技术特点（1）新的调制技术EDGE采用了8PSK（8相键控）调制技术。

在2π调制周期内定义8个均分的不同相位来区分每个传送符号，而8种不同相位则可表示3个比特的信息量（000～111），传输速率是GSM/GPRS系统采用的GMSK（高斯最小移频键控，为两相键控）的三倍。

（2）多样化的信道编码方案结合不同纠、检错能力的信道编码方案，EDGE可提供9种不同的“调制编码方案——MCS”，与使用单一调制技术的GPRS提供的4种“编码方案——CS”相比较，EDGE可以适应更恶劣、更广泛的无线传播环境；在相同带宽内，EDGE最高可以提供6倍于GPRS的数据速率。

（3）数据重发机制的改进EDGE在数据发送和重发机制上采用了“链路适配”和“增量冗余”功能，数据重发成功率比GPRS平均提高10%～20%。

1.2 EDGE与GPRS、CDMA2000 1X数据传输速率的比较EDGE有更高的资源利用率：在单用户和多用户的情况下，EDGE每时隙吞吐量比GPRS有明显的提高；与CDMA2000 1X相比，EDGE也有较高的速率。

为了描述EDGE的性能，下文以吞吐量为性能指标，将EDGE和GPRS、CDMA2000 1X进行对比，其中，GPRS和EDGE数据是2个时隙。

对比结果如表1所示：表1 吞吐量性能对比表注：平均吞吐量是通过网络实测获得的数据。

从表1可看出：EDGE速率比GPRS高，CDMA2000 1X对于GPRS有速率优势，EDGE在平均速率上优于CDMA2000 1X。

1.3 EDGE的性能状况由上节可知，捆绑两个时隙的EDGE理论峰值吞吐量为118kb/s，平均吞吐量为70kb/s～100kb/s。

EDGE在数据发送和重发机制上采用了“链路适配”和“增量冗余”功能，数据重发成功率较GPRS平均提高10%～20%。

精品值得阅读阅读使人快乐，成长需要时间GPRS、EDGE、3G简介现在3G炒得非常火热，在讨论关于通讯的话题时，总离不开3G这个词。

那么现在的GSM、GPRS、EDGE和3G 都是怎么样的一个关系呢？按照一般的理解，目前我们正在使用的是GSM网络，可以称为2G网络；而GPRS是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接，俗称 2.5G；3G是第三代移动通信技术的简称，是下一代的通讯技术。

除了3G之外，现在欧美也逐渐开始流行HSDPA网络，现在许多新上市的手机都已经可以支持HSDPA，如果要用G来衡量，那么它就称为 3.5G；同时还有比3G更先进的网络，4G网络WIMAX。

那么EDGE介于GPRS和3G之间，基于GSM网络，提供比GPRS更快速的网络速度。

2G－－－－－目前使用的GSM网络，速率9Kbps2.5G－－－－GPRS，速率115Kbps2.7G－－－－EDGE 速率384Kbps3G－－－－－WCDMA 速率384Kbps－2Mbps3.5G－－－－HSDPA 速率3.6M4G－－－－－WIMAX 速率？在3G前期，半路杀出个EDGE，对于3G是否有影响，对于3G网络发展来说是否称为绊脚石？下面就来简单的看看GPRS、EDGE、3G这三种网络。

由于篇幅有限，只列出一些针对性的数据提供比较。

（以下技术资料来自互联网）GPRS：GPRS是General Packet Radio Service的英文简称，中文为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。

相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。

使用GPRS上网的方法与WAP并不同，用WAP上网就如在家中上网，先“拨号连接”，而上网后便不能同时使用该电话线，但GPRS就较为优越，下载资料和通话是可以同时进行。

EDGE是一种基于GSM/GPRS网络的数据增强型移动通信技术，通常又被人们称为2.75代技术。

2003年一度倍受忽视的EDGE成为移动通信市场的亮点，先后有美国的CingularWireless和AT&TWireless、智利的TelefonicaMoviles、我国香港特区的CSL和泰国的AIS开通了基于EDGE的服务。

与此同时，一些欧洲的移动运营商对EDGE也开始表现出兴趣，其中TIM和TeliaSonera都明确表示将采用EDGE技术。

EDGE概况什么是EDGE?EDGE是Enhanced Data rates for Global Evolution的简称，即增强型数据传输的全球演进技术，其主要目的是针对全球现有的GSM运营商如何在已有的800/900/1800/1900MHz GSM网络基础上，在利用现有的频率资源的情况下（新的频率资源必须通过国家相关部门的批准并需交纳一定的费用），能提供高速的数据业务（最高传输速度达到474kbps），同时提高网络容量和网络质量。

从技术角度来说，EDGE提供了一种新的无线调制模式，提供了三倍于普通GSM空中传输速率。

另一方面EDGE继承了GSM制式标准，载频可以基于时隙动态地在GSM和EDGE之间进行转换（基于手机的类型），支持传统的GSM手机，从而保护了现有网络的投资。

EDGE 网络可灵活的逐步扩容，为运营商实现价值最大化提供了有利的支持。

从技术角度具体而言，EDGE的技术不同于GSM的优势在于● 8 PSK 空中接口模式● 增强型的AMR编码方式● MCS1~9 九种信道编码方式● 链路自适应●递增冗余传输● RLC窗口大小自动调整EDGE的有关国际标准EDGE对于UMTS系统来说不是二选一的方式，而是同WCDMA平行的一种补充技术。

通过一个平滑的升级，3G业务就能够在一个同UMTS系统相近的数据速率上提供，而且利用现有的GSM网络基础，会比UMTS系统较早地提供业务。
