2.1电动水阀及其执行器2.1.1GV系列冷热水调节阀体2.1.1.1GV系列二通、三通冷热水调节阀体产品简介GV系列冷热水调节阀体品质优良，适于调节空调系统中冷冻水及低压热水（LPHW）。
该系列阀门具备各种不同口径以供选取（20-50mm），20-50mm 为原则螺纹连接，65-150mm阀体为法兰连接。
产品外型图技术参数构造：铸铁调节阀，黄铜阀芯，不锈钢阀杆，二通及三通皆可。
工作范畴：水和乙二醇（最高浓度50%）。
工作温度：－10～＋120℃，低于0℃时需加配阀芯加热器；阀体耐压：16Bar；内泄量：相对KV值<0.05%；执行器：可配各种执行器，如LA50/ LA60/ LA80系列；安装：多角度安装，但阀杆必要在水平中轴线之上。
（图1.19.1.3.1）（图1.19.1.3.2）（图1.19.1.3.3）按阀体上标示安装水流方向，AB方向为水流出口，如果是二通阀A为进水口，三通混合阀则同步使用A和B口。
在安装阀门之前，先清洁相连接管道保证没有留下焊接或加工毛刺及氧化皮。
安装管道及阀门应保持一致，保证在使用时不受振动。
阀门应垂直或不超过与垂直90度角安装（绝对不能倒装），并预留足够空间去安装驱动器和日后维护工作。
阀门不合用于防爆场合，也不能置于蒸气，水力喷射和滴漏处。
注意：GV阀为混流阀而不能用于分流。
如需安作分流使用，应要按图1.19.1.3安装管道及阀门位置。
（图1.19.1.4）安装尺寸：DN 65mm 80mm 100mm 125mm 150mm 2P 3P 2P 3P 2P 3P 2P 3P 2P 3PHeigh t Hmax359 336379356414391 515492587562Hmin338 315338315373350 474451546521width w 290 310 350 400 480Cent. h h 168 145175152198175 27325325300 D 67 82 100 127 152k 145 160 180 210 240n 4 8 8 8 8F 18 18 18 18 23订货型号二通调节阀选型三通调节阀选型2.1.1.22.1.1.3GVF265二通冷热水调节阀GVF265二通冷热水调节阀阀门采用铸铁材料锻造，并提供不锈钢阀芯及不锈钢阀杆，采用法兰连接，口径为DN65系列铸铁阀门与LA60系列驱动器配套使用，可依照控制器规定调节水或蒸汽流量，使用于加热、通风及空调系统。
电动执行器接线图电动执行器的内部原理电动执行器接线图有俩种模式可供客户选择:A. 一种为执行机构本身的控制板上带有伺服放大器功能，结构紧凑，不需占有仪表盘后空间，安装及调试较为简单（即电子一体化）。
B. 另一种为单独放置的位置定位器，安装于仪表盘后，这是一种较为传统的应用方法，检修及更換较为容易（即分立式比例调节型）。
电动执行器接线图电动执行机构联接上各种阀体，就建立了各种调节阀。
电动执行机构，又名电动执行器，电动头。
在管道工程中，当所选阀门确定之后，选配电动执行机构是保证电动阀门安全防护正常工作的确保必要条件之一。
如果电动执行机构选择不当，不仅仅会影响安全使用，而且还会产生比较严重的不良后果和经济损失电动执行器与阀门的连接1、手动匀速转动阀门，确认无异常情况，并转到全闭位置2、将支架固定在闸阀上3、将电动设备放在支架上用螺栓和法兰螺母轻轻盖紧4、将电动设备转到关闭位置，用连轴器和螺钉将阀门芯轴和电动式装置输出轴固定5、拧上电动装置和支架间的螺钉6、用手柄旋转电动式装置，确认无偏心，弯斜，运动平稳，特别注意不要超程！电动执行器接线图电动执行器的原理，电动执行机构的工作原理通俗习惯说法：电动执行器=电动执行机构教课书等教材上指：电动执行器=电动执行机构+阀体因为阀体的种类较多：直通阀、蝶阀、球阀、闸阀等等。
电动执行机构+各种各样阀体就形成了另一类企业产品——电动调节阀（还可细分成：电动调整直通阀，电动调节蝶阀，电动调节球阀等等）。
所以习惯上电动执行器就指电动执行机构，不含阀体。
电动执行机构本机由电动机、减速机构、限位开关机构、过力矩维护机构及具体位置反馈设备等组成。
电动执行机构是以电机为驱动源、以直流电流为控制及反馈数据信号。
电机不转并有嗡嗡声。
其原因可能是：1）减速器的行星齿轮部分卡涩、损坏或变形；2）减速器的斜齿轮传动部分变形或过度磨损或损坏；3）减速器的涡轮涡杆或丝杆螺母传动部位变形损坏、卡涩等；4）整体化机械设备一部分配合不好，不灵活，需调整加油。
EPC380模块式智能阀门定位器使用说明书1. 使用范围·适用执行器：供电电压380V±15%(AC), 与功率单元配套(接触器)控制开、关、停的电机。
·工作环境：环境温度：-20℃~75℃。
相对湿度：小于90%。
2．输入信号·调节输入信号：4~20mA（DC），输入负载阻抗小于150Ω。
·开度输入信号：电位器信号，500Ω~5KΩ。
3．输出信号·阀门位置反馈输出信号：4~20mA (DC，隔离)，输出带负载能力不小于500Ω。
·开关控制信号：可控硅输出。
4．控制精度·灵敏度：在自动位置，灵敏度设定为自动调整方式另可手动设置灵敏度位置, 0.5%、1%、1.5%、2%、2.5%、3%、4%、5%共8挡。
5. 操作说明·标定：在手动位置，灯灭。
点动“开阀”键，电动阀门开向运行直至到开限位开关停止，此过程指示灯（红）慢闪烁，点动“关阀”键灯灭。
按住“开阀”键不松开5秒，阀全开指示灯（红）快闪烁以示确认，确认该位置为全开（满度）位置，抬起“开阀”键，满度标定过程结束。
此时指示灯（红）常亮。
点动“关阀”键，电动阀门关向运行直至到关限位开关停止，此过程指示灯（绿）慢闪烁，点动“开阀”键灯灭。
按住“关阀”键不松开5秒，阀全关指示灯（绿）快闪烁以示确认，确认该位置为全关（零点）位置，抬起“关阀”键，零点标定过程结束。
此时指示灯（绿）常亮。
·设置灵敏度位置：在自动位置，灵敏度设定为自动调整方式后，ΔP提前量值将由模块对目标自动计算得出并及时调整。
最终震荡次数不大于3次。
在手动设置灵敏度位置，ΔP提前量值将由模块对目标自动计算得出并及时调整。
灵敏度为手动设定值，最终震荡次数不大于3次。
当装置发生震荡时，手拨旋钮放大灵敏度到合适的档位。
ΔP：定义为电动阀门的控制误差，产生于电动阀门的电动装置的机械误差和电动装置电机断电后电动装置的惰走。
电气原理图、接线图
接线图：
(E)接地(17)远程控制输入之公共端-ve 20-60V AC/DC
(1)三相电源A(380V)、单相电源L（220V）(18)远程控制输入之公共端-ve 60-220V AC
(2)三相电源B(380V)、单相电源N（220V）(19)远程控制输入之关阀
(3)三相电源C(380V)(20)远程控制输入之停止/保持
(21)远程控制输入之开阀
(4)执行器内部供电输出，额定24V DC (+)(22)远程控制输入之紧急保护
(5)执行器内部供电输出，同(4)配对
(27)手动/自动输入之-ve 60-220V AC
(6)指示触点S1-1(28)手动/自动输入之-ve 20-60V AC/DC
(7)指示触点S1-2(29)手动/自动输入之控制端(+)
(8)指示触点S2-1(30)阀门力矩变送器CTT之(-)
(9)指示触点S2-2(31)阀门力矩变送器CTT之电压方式(+)
(10)指示触点S3-1(32)阀门力矩变送器CTT之电流方式(+)
(11)指示触点S3-2(33)阀位变送器CPT之（-）
(12)指示触点S4-1(34)阀位变送器CPT之电压方式(+)
(13)指示触点S4-2(35)阀位变送器CPT之电流方式(+)
(36)24VDC输入之(-)
注：根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。

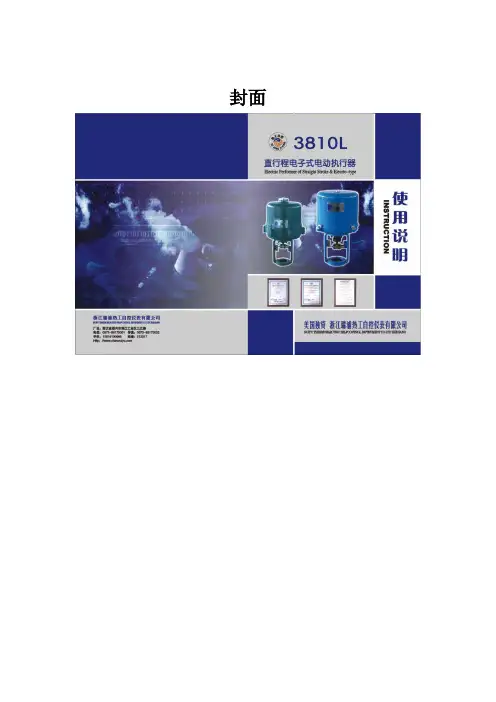

电子式电动执行器安装使用说明书上海奥洛森阀门制造有限公司目录1、产品概述2、主要技术参数3、产品型号规格4、结构与原理5、安装6、调整7、外形尺寸8、配套支架9、故障和解决办法10、订货须知11、安全使用注意事项（1）（1）（2）（3）（7）（8）（11）（12）（13）（13）（14）使用本执行器时，请先认真阅读和理解本说明书，通过正确的使用和维护，充分发挥其效能。
1 产品概述3810L系列直行程电子式电动执行器有以 220V交流单相电源和 380V三相交流电源两种驱动电源的机型，接受来自调节器控制信号（D C4 ~ 20m A或D C1 ~ 5V），实现预定直线往复运动的新型执行器。
本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。
因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。
本系列执行器有以下主要特点：1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入D C4 ~ 20m A（或D C1 ~5V）信号和对应的电源即可工作。
内设接线端子，接线极为简单方便。
1.2 执行器的关键部件 — 控制器，采用最先进的混合集成电路，用树脂密封浇铸,外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。
）1.6 用状态选择开关可以设定（正、反动作。
）1.7 用状态选择开关可以设定输入信号为（D C4~20m A或D C1~5V。
）1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 采用同步皮带转动，有效降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
封面目录1、产品概述2、主要技术参数3、产品型号规格4、结构与原理5、安装6、调整7、外形尺寸8、配套支架9、故障和解决办法10、订货须知11、安全使用注意事项（1）（1）（2）（3）（7）（8）（11）（12）（13）（13）（14）使用本执行器时，请先认真阅读和理解本说明书，通过正确的使用和维护，充分发挥其效能。
1 产品概述3810L系列直行程电子式电动执行器有以 220V交流单相电源和 380V三相交流电源两种驱动电源的机型，接受来自调节器控制信号（D C4 ~ 20m A或D C1 ~ 5V），实现预定直线往复运动的新型执行器。
本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。
因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。
本系列执行器有以下主要特点：1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入D C4 ~ 20m A（或D C1 ~5V）信号和对应的电源即可工作。
内设接线端子，接线极为简单方便。
1.2 执行器的关键部件 — 控制器，采用最先进的混合集成电路，用树脂密封浇铸,外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。
）1.6 用状态选择开关可以设定（正、反动作。
）1.7 用状态选择开关可以设定输入信号为（D C4~20m A或D C1~5V。
）1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 采用同步皮带转动，有效降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
2 主要技术参数2.1 电源单相A C220V±10%，50H z，三相A C380V±10%，50H z（需订货时注明）2.2 耗电功率（额定负载时）规格 A型执行器 50V A；规格 B 型执行器 150V A；规格 C 型执行器 220V A。
