01交流接触器接线控制图

交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理: 信息请登陆:输配电设备网当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

信息请登陆:输配电设备网（3）反复短时工作的设备。

接触器按116-120%算。

即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。

还要考虑工作环境和接触器的结构形式。

还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。

这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。

造成在实际使用中，标的是100A 的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。

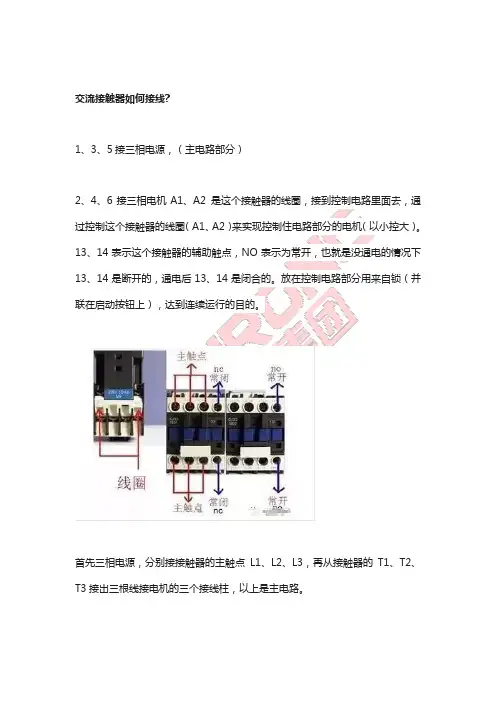

交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。

放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。

控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。

主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。

主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。

这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。

判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。

如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。

交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

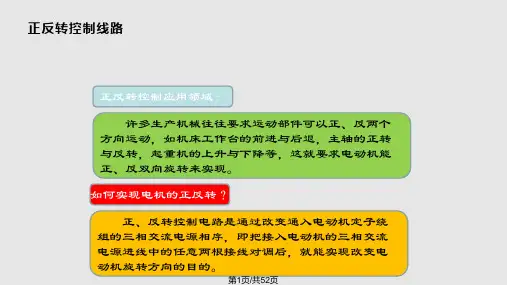

两个交流接触器控制电动机正反转接线控制图作者:日期: 2两个交流接触器控制电动机正反转接线控制图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下:一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

、反向启动:1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2 , KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,出线接T1,再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13 NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有22 0,的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。

流接触器实物接线图（各种组合电器接线图）
最近经常在网上看到朋友们需要交流接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
Y/△手启动
Y
F4-11：左为常开、右为常闭触点
顺启动
逆启动电机顺逆转控制
停止按扭启动按钮H3BA
延时断电停机
负载
卷扬机电路
桥式全波整流滤波电路
三相四线电度表互感器接线
熔断■器停止按钮启动按钗
热继电器
负载
熔断■器停止按钮启动按钮
CJ10-10接触器
员载
漏
电
靳
路
器
熔断器
负载
启动按钮
I it L L
岛总I低I Jjfel屮］门上下限温控.
www.iiii-sli.cuin
顺启动
逆启动
启动顺转•撞末行程顺停逆启动，撞始行程逆停延时顺启动不断循环
KM1 KM
丫/△启动电路
SB2 KM1
工 2 KT 3 KM3_4_Q
KM1
KM2
KT 丢
KM3
KM2
KM3
6 KM1
7 n
IU
KM3 9
Y/△起动
液位继电器自动控制泵水
水泵电机
储
水
客
器
■ OB ■■■■
5
KM3 KM1
9
自楞3U£器
自耦交圧器降压启动
停止 启动。

交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

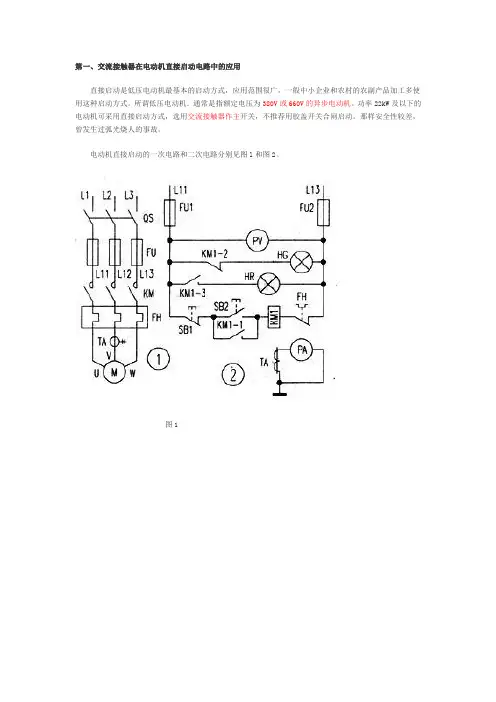

第一、交流接触器在电动机直接启动电路中的应用直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。

所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。

功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。

那样安全性较差，曾发生过弧光烧人的事故。

电动机直接启动的一次电路和二次电路分别见图l和图2。

图1图２所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。

使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。

下面具体分析电动机直接启动电路的工作过程。

图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。

QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。

FU是一次回路的保护用熔断器。

准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。

接触器触点闭合与否．则受二次电路控制。

图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。

按下SB2。

交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。

同时，接触器的辅助触点KMl-1也闭合。

它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。

习惯上将辅助触点KMl 一1称做自保(持)触点。

电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。

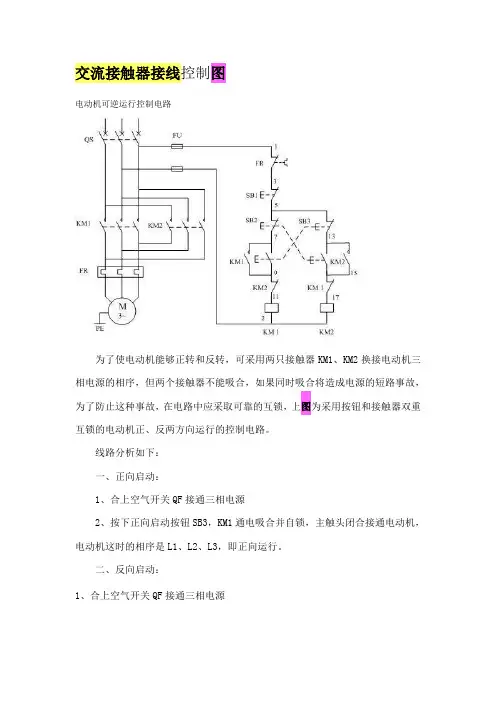

交流接触器接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

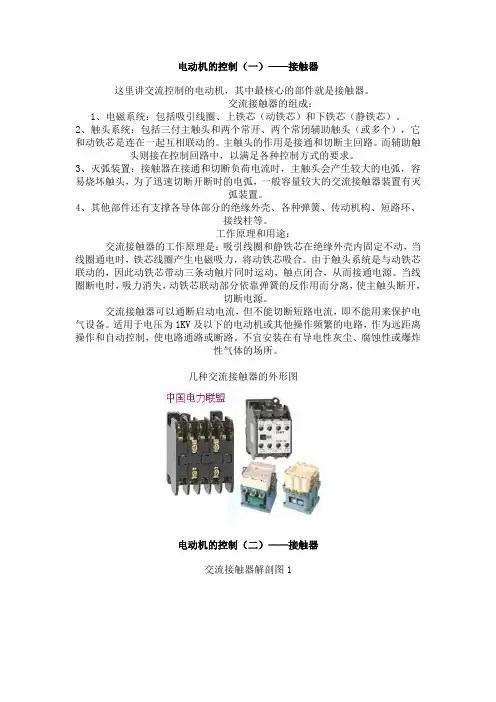

电动机的控制（一）——接触器这里讲交流控制的电动机，其中最核心的部件就是接触器。

交流接触器的组成：1、电磁系统：包括吸引线圈、上铁芯（动铁芯）和下铁芯（静铁芯）。

2、触头系统：包括三付主触头和两个常开、两个常闭辅助触头（或多个），它和动铁芯是连在一起互相联动的。

主触头的作用是接通和切断主回路。

而辅助触头则接在控制回路中，以满足各种控制方式的要求。

3、灭弧装置：接触器在接通和切断负荷电流时，主触头会产生较大的电弧，容易烧坏触头，为了迅速切断开断时的电弧，一般容量较大的交流接触器装置有灭弧装置。

4、其他部件还有支撑各导体部分的绝缘外壳、各种弹簧、传动机构、短路环、接线柱等。

工作原理和用途：交流接触器的工作原理是：吸引线圈和静铁芯在绝缘外壳内固定不动，当线圈通电时，铁芯线圈产生电磁吸力，将动铁芯吸合。

由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运动，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用而分离，使主触头断开，切断电源。

交流接触器可以通断启动电流，但不能切断短路电流，即不能用来保护电气设备。

适用于电压为1KV及以下的电动机或其他操作频繁的电路，作为远距离操作和自动控制，使电路通路或断路。

不宜安装在有导电性灰尘、腐蚀性或爆炸性气体的场所。

几种交流接触器的外形图电动机的控制（二）——接触器交流接触器解剖图1交流接触器解剖图2原理缩略图动作过程：线圈通电→衔铁被吸合→触头闭合→电机接通电源其中左边三副触点为主触头，由于此状态为接触器已吸合，因此第四副为常开，第五副为常闭触点原理缩略图（接触器未动作时）简单的接触器控制整图电动机的控制（三）——接触器电动机控制图中关于接触器的有关符号接触器线圈接触器主触头——用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头——用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其他电力负载接触器主要技术指标：额定工作电压、电流、触点数目电动机的控制（四）——热继电器下面再讲一个电动机常用的普通保护电器：热继电器，俗称热耦工作原理：热继电器是利用电流的热效应原理来切断电路以保护电器的设备。
