380v交流接触器接线图

一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。

它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。

本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。

二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。

通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。

2.实现电气设备的保护：接触器在电路中起到了保护作用。

当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。

3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。

不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。

三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。

1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。

当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。

2.接点系统：接触器的接点系统由固定触点和动触点组成。

当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。

3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。

当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。

四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。

不同的接线方式适用于不同的电气设备和控制要求。

•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。

•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。

•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

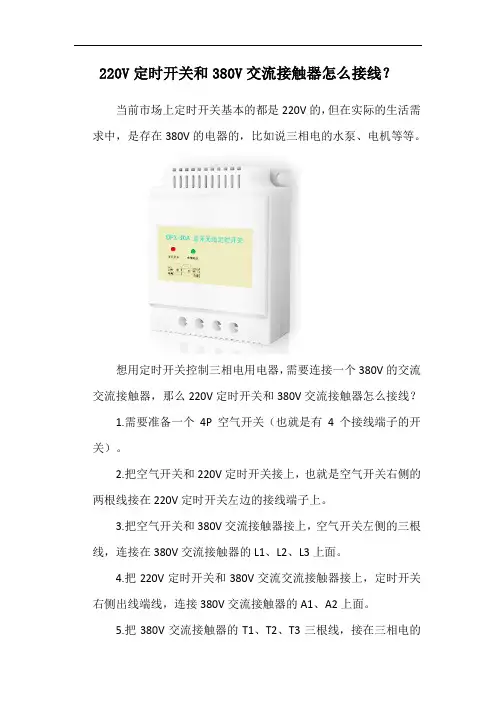

220V定时开关和380V交流接触器怎么接线？
当前市场上定时开关基本的都是220V的，但在实际的生活需求中，是存在380V的电器的，比如说三相电的水泵、电机等等。

想用定时开关控制三相电用电器，需要连接一个380V的交流交流接触器，那么220V定时开关和380V交流接触器怎么接线？
1.需要准备一个4P空气开关（也就是有4个接线端子的开关）。

2.把空气开关和220V定时开关接上，也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。

3.把空气开关和380V交流接触器接上，空气开关左侧的三根线，连接在380V交流接触器的L1、L2、L3上面。

4.把220V定时开关和380V交流交流接触器接上，定时开关右侧出线端线，连接380V交流接触器的A1、A2上面。

5.把380V交流接触器的T1、T2、T3三根线，接在三相电的
用电器上就可以了。

之所以会用到380V的交流接触器，主要是配合三相电用电器，所以在接线的时候，注意交流接触器是220V的还是380V的。

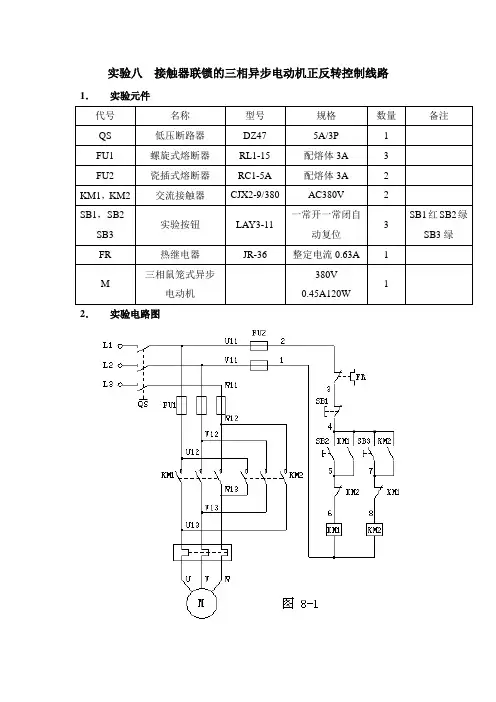

实验八接触器联锁的三相异步电动机正反转控制线路1．实验元件代号名称型号规格数量备注QS 低压断路器DZ47 5A/3P 1FU1 螺旋式熔断器RL1-15 配熔体3A 3FU2 瓷插式熔断器RC1-5A 配熔体3A 2KM1，KM2 交流接触器CJX2-9/380 AC380V 2SB1，SB2SB3 实验按钮LAY3-11一常开一常闭自动复位3SB1红SB2绿SB3绿FR 热继电器JR-36 整定电流0.63A 1M 三相鼠笼式异步电动机380V0.45A120W12．实验电路图3． 实验过程控制线路的动作过程是：（1）正转控制：合上电源开关QS ，按正转起动按钮SB2，正转控制回路接通：FR 2L1SB1SB2KM2常闭触头KM1线圈KM1常开触头闭合自锁1KM1常闭触头断开对KM2联锁接触器KM1的线圈通电动作，主触头闭合，主电路U1、V1、W1相序接通，电动机正转。

（2）反转控制：要使电动机改变转向（即由正转变为反转）时，应先按下停止按钮SB1，使正转控制电路断开，电动机停转，然后才能使电动机反转。

为什么要这样操作呢？因为反转控制回路中串联了正转接触器KM1的常闭触头。

当KM1通电工作时，它是断开的，若这时直接按反转按钮SB3，反转接触器KM2是无法通电的，电动机也就得不到电源，帮电动机仍然处在正转状态，不会反转，当先按下停止按钮SB1，使电动停转以后，再按下反转按钮SB3，电动机才会反转。

这时，反转线控制线路为：反转接触器KM2通电动作，主触头闭合，主电路接W1、V1、U1相序接通，电动机电源相序改变了，故电动机作反向旋转。

4．检测与调试仔细检查确认接线无误后，接通交流电源，按下SB2，电机应正转（电机右侧的轴伸端为顺时针转，若不符合转向要求，可停机，换接电机定子绕组任意两个接线即可）。

按下SB3，电机仍应正转。

如要电机反转，应先按SB1，使电机停转，然后再按SB3，则电机反转。

若不能正常工作，则应分析并排除故障，使线路正常工作。

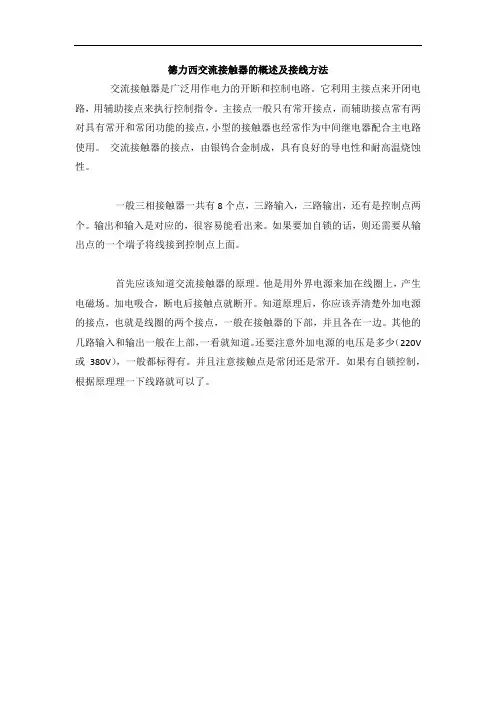

德力西交流接触器的概述及接线方法
交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V 或380V），一般都标得有。

并且注意接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

第一、交流接触器在电动机直接启动电路中的应用直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。

所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。

功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。

那样安全性较差，曾发生过弧光烧人的事故。

电动机直接启动的一次电路和二次电路分别见图l和图2。

图1图２所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。

使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。

下面具体分析电动机直接启动电路的工作过程。

图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。

QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。

FU是一次回路的保护用熔断器。

准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。

接触器触点闭合与否．则受二次电路控制。

图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。

按下SB2。

交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。

同时，接触器的辅助触点KMl-1也闭合。

它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。

习惯上将辅助触点KMl 一1称做自保(持)触点。

电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。

交流接触器接线方法和热继电器接线方法你仔细看一下接线原理图和实物接线件这个是接线原理图之1 后面还有回答人的补充2009-05-16 00:25交流接触器接线方法和热继电器接线方法之二谁有正泰交流接触器与热继电器接线实图接触器接在辅助触点上，热继电器也接在辅助接点上面。

如图：粉颜色的导线。

三相的交流接触器怎么接线?和脉冲继电器组合呢?正反转点动示意图交流接触器与电动机保护器的接线实图你可以参考下图；电子延时Y--△起动电路图哪里有啊凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。

属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。

线路分析如下：1、合上空气开关QF接通三相电源，2、按下启动按钮SB2，首先交流接触器KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。

KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在Y接下低压启动。

3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器KA 线圈通电吸合，KA的常闭接点断开KM3电路（互锁），KM3的常开接点吸合，通过SB2的常闭接点和KM1常开互锁接点实现自保，同时通过KM3常闭接点（互锁）使接触器KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。

完成了Y－△接压启动的任务。

4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的计算。

断路器主要用作供电线路的保护开关、电动机及照明系统的控制开关，也可用于输、配电系统的某些重要环节。

当线路发生短路、过载、欠压等故障时切断故障电路.接触器在机床中用于频繁的接通和分断大电流的电路，具有动作迅速、操作方便和便于远距离控制的特点，但本身不具备短路保护和过载保护能力，因此必须与熔断器、热继电器配合使用.接触器的接线方法有很多种，用的地方不一样，接线方法也不一样，这里指的是接触器的单一接法和多个接触器的接法，一般最常见的就是利用断路器、按钮开关、热继电器、延时继电器、数字继电器等低压控制元器件产品组合。

其实，无论你用什么接触器其功能和工作原理都是一样，无非是外形不一样。

主触头：三个主触头（用来接主控制电路）。

辅助触头：现在常用的接触器有CJX1、CJX2接触器这两个产品在辅助触头上有区别，CJX1是由四组辅助触点，可分为2NO(常开）、2NC(常闭），而CJX2从9A-32A都是有一组辅助触头，可组装成 10表示常开；01表示常闭。

控制电源：这里就是我们说的线圈电压，正常使用的一般为220V,380V,特殊伏数有12V，24V，36V，48V，72V，110V等。

以下介绍电工施工中一些断路器和接触器控制回路接线图:CJ10-10接触器控制电路接触器接线图-电路实例讲解接触器接线图顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，如上图当辅助设备的接触器KM1启动之后，主要设备的接触器KM2才能启动，主设备KM2不停止，辅助设备KM1也不能停止。

但辅助设备在运行中应某原因停止运行（如FR1动作），主要设备也随之停止运行。

工作过程：1、合上开关QF使线路的电源引入。

2、按辅助设备控制按钮SB2，接触器KM1线圈得电吸合，主触点闭合辅助设备运行，并且KM1辅助常开触点闭合实现自保。

3、按主设备控制按钮SB4，接触器KM2线圈得电吸合，主触点闭合主电机开始运行，并且KM2的辅助常开触点闭合实现自保。

一概述GZDW系列直流屏，适用于电厂、变电所等重要负荷场所作为断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。

二正常使用条件户内使用，不靠墙布置。

海拔高度：<1000m环境温度：-20℃ +40℃平均最大相对湿度90%（环境25℃）地震烈度：7度（按8度级防）三系统参数输入电压：380V±15% 三相四线输入频率：50Hz±10%额定输出电压：220VDC电流调节范围：10~100%Ie稳压精度：≤±0.2%稳流精度：≤±0.5%四系统工作原理方框图21QF1QF:交流输入1 2QF:交流输入2 3QF ：模块输入 5QF:控制母线 11QF-mQF:合闸输出1—合闸输出m 21QF-mQF:控制输出1—控制输出n 31QF-34QF:逆变输出1—逆变输出4两路交流输入经交流配电单元选择一路交流输入提供给模块；充电模块输出稳定的直流，一方面对电池补充充电和提供给合闸输出，另外提供控制输出，为负载提供正常的工作电流；监视系统对交流输入电压、模块状况、合母电压、控母电压及控母绝缘状况进行监视；操作员通过控制系统实现控母调压和电池均浮充转换等功能。

五 各单元工作原理 1、交流输入单元两路0.38kV 电源进线，两路电源进线开关具有备用自投功能，互为备用。

交流输入原理框架下图两路交流输入主从自动切换以第一路为主回路，第二路为备用回路，当第一路交流异常时，自动切换到第二路（前提是第二路交流正常，否则就无法自动进行切换）。

为防止两路交流同时接入到模块输入端，我们选择了合适的交流接触器以实现电气互锁和机械联锁。

防雷保护防雷器采用两级保护机制，在线路上实现两级防雷，有效地保护充电电源模块内部的电路不致因为交流输入回路遭受感应雷击和线路上电压而受到损害，提高系统的可靠性. 2 整流单元HMZ 系列电力模块采用三相三线制(无相序要求)380V AC 输入，输入范围宽；无中线电流损耗，具有软启动功能。

三相接触器的接线方法
三相接触器是一种用于控制电动机启动、停止和反转的电器元件，它在工业控
制系统中起着非常重要的作用。

正确的接线方法不仅可以确保设备的正常运行，还可以保障操作人员的安全。

下面将介绍三相接触器的接线方法。

首先，我们需要准备好接线所需的工具和材料，包括螺丝刀、绝缘剥线钳、接
线端子、导线等。

接下来，我们将根据接线图进行接线。

在接线之前，务必先断开电源，确保安全。

接线时，首先要将三相电源线分别连接到接触器的三个主接点上，一般分别标
有L1、L2、L3。

接线时要注意将导线固定牢固，确保接触良好，避免因接触不良
而引起的故障。

接下来，我们需要将电动机的三相线分别连接到接触器的三个副接点上，一般
分别标有T1、T2、T3。

同样，接线时要确保连接牢固，避免接触不良导致的故障。

接线完成后，我们需要检查一遍接线是否牢固，各个接点是否连接正确。

然后
可以重新合上电源进行试运行，确保接线正确无误。

在接线过程中，还需要注意一些细节问题。

比如，在接线端子上要使用绝缘端
子套，确保接线牢固和绝缘；在接线完成后，要用绝缘胶布或者绝缘管对接线部分进行包裹，确保安全。

总的来说，三相接触器的接线方法并不复杂，但是在操作时一定要细心，确保
每一步操作都正确无误。

只有这样，才能保障设备的正常运行，也能保障操作人员的安全。

希望以上内容对您有所帮助，谢谢阅读！。

为什么380V的交流接触器出线会出现220Ⅴ和110V的电
压？
应该和人机互动有点关系，三相380伏，一般都是工业或者商业用电场合了，这是因为这些场所的供电设备一般功率都比较大了，用三相380伏，电流可以相对会小点，而且也不会造成电网供电不平衡，请关注：容济点火器
但是我们民用场合，虽然供电房那里也许是三相380伏的，但是会根据不同区域，单独拉了一条220伏火线和零线过去，分开来使用，这样到家里，火线和零线之间就220伏电压，电压相对会低点，对于380伏而言，也理论上会安全点。

从继电器和接触器这些部件来看，它们的线圈很多的确是220伏的，线圈是控制回路，而触点这边是主回路，电是设计给人来控制的，延伸了家庭用电的观念，220伏是普通人可以用的，这样电压低一点，感觉也会安全一点，所以线圈用了220伏。

另外，别的控制系统，也都使用了220伏电源，比如变频器辅助电源，PLC的电源，等等，这样全部使用了220伏供电，电压统一了，跟家庭的插座电压是一样的。

至于110伏，那是日本一些国家的用电而已，类似220伏说法。

顺路说一下，380伏线圈的接触器，市场上也有的，但是不是主流产品。
