CJX交流接触器型

BCJX2系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A 的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

本产品符合IEC60947-4-1，GB14048.4标准。

CJX2交流接触器CJ X 2-□□ □□触头数量，用数字表示 10表示三常开主触头、 一常开辅助触头(32A及以下) 01表示三常开主触头、 一常闭辅助触头(32A及以下) 11表示三常开主触头、一常开一常闭辅助触头(40A及以上) 04表示四常开主触头、08表示两常开两常闭主触头(除18A、32A以外)基本规格代号，用380V、AC-3的额定工作电流数值表示 设计序号 小型 交流接触器 F4-□ □常闭辅助触头数量 常开辅助触头数量 辅助触头组F5-□ □0表示延时范围0.1s3s ~ 2表示延时范围0.1s 30s ~ 4表示延时范围10s 180s ~ T表示通电延时；D表示断电延时 空气延时头适用范围1型号及含义2系列侧挂式1常闭辅助触头1常开辅助触头设计序号辅助触头组交流接触器企业特征代号N C F 1-11C工作电压工作电流类别(A型适用于电流为09A 32A接触器，B型适用于电~流为40A 95A接触器)~设计序号浪涌抑制器SR 2 - □ / □3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶 尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

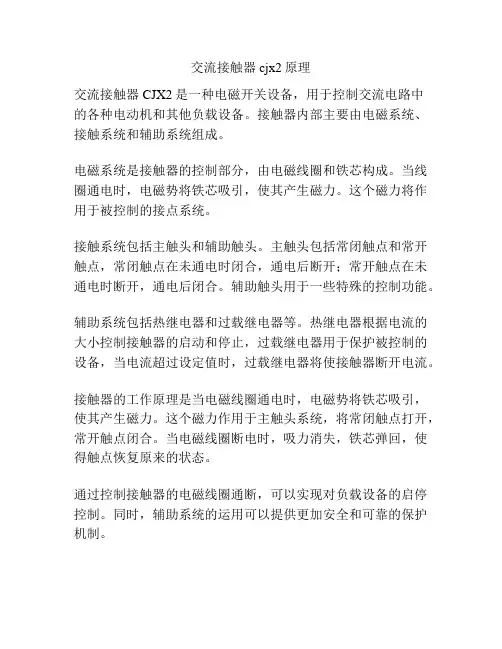

交流接触器cjx2原理
交流接触器CJX2是一种电磁开关设备，用于控制交流电路中
的各种电动机和其他负载设备。

接触器内部主要由电磁系统、接触系统和辅助系统组成。

电磁系统是接触器的控制部分，由电磁线圈和铁芯构成。

当线圈通电时，电磁势将铁芯吸引，使其产生磁力。

这个磁力将作用于被控制的接点系统。

接触系统包括主触头和辅助触头。

主触头包括常闭触点和常开触点，常闭触点在未通电时闭合，通电后断开；常开触点在未通电时断开，通电后闭合。

辅助触头用于一些特殊的控制功能。

辅助系统包括热继电器和过载继电器等。

热继电器根据电流的大小控制接触器的启动和停止，过载继电器用于保护被控制的设备，当电流超过设定值时，过载继电器将使接触器断开电流。

接触器的工作原理是当电磁线圈通电时，电磁势将铁芯吸引，使其产生磁力。

这个磁力作用于主触头系统，将常闭触点打开，常开触点闭合。

当电磁线圈断电时，吸力消失，铁芯弹回，使得触点恢复原来的状态。

通过控制接触器的电磁线圈通断，可以实现对负载设备的启停控制。

同时，辅助系统的运用可以提供更加安全和可靠的保护机制。

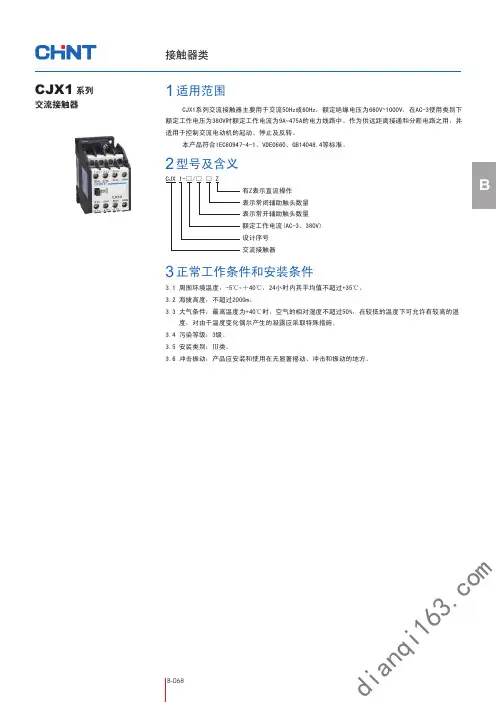

B接触器类CJX1交流接触器CJX 1-□/□ □ Z有Z表示直流操作表示常闭辅助触头数量表示常开辅助触头数量额定工作电流(AC-3、380V)设计序号交流接触器CJX1系列交流接触器主要用于交流50Hz或60Hz，额定绝缘电压为660V 1000V，在AC-3使用类别下~额定工作电压为380V时额定工作电流为9A 475A的电力线路中。

作为供远距离接通和分断电路之用，并~适用于控制交流电动机的起动、停止及反转。

本产品符合IEC60947-4-1、VDE0660、GB14048.4等标准。

3.1 周围环境温度：-5℃＋40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿 度，对由于温度变化偶尔产生的凝露应采取特殊措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

3正常工作条件和安装条件适用范围1型号及含义2系列其它55.1 结构特点：5.1.1 总体结构：接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见表5。

接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机种。

图1 安装位置5.1.2 触头系统：主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身及临近电器的安全。

接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。

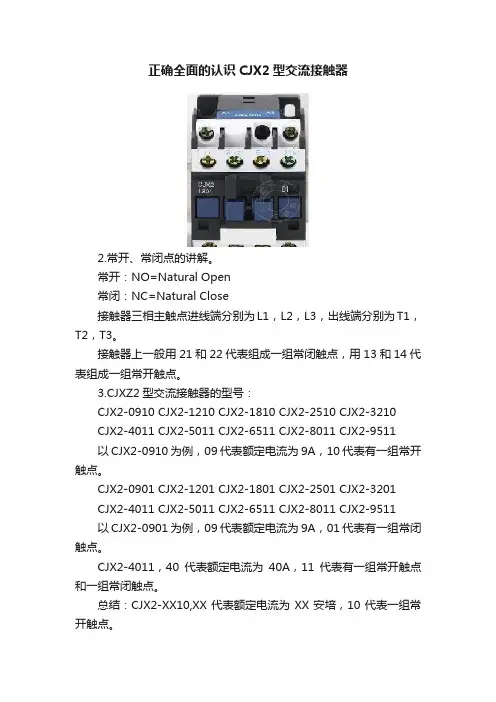

正确全面的认识CJX2型交流接触器2.常开、常闭点的讲解。

常开：NO=Natural Open常闭：NC=Natural Close接触器三相主触点进线端分别为L1，L2，L3，出线端分别为T1，T2，T3。

接触器上一般用21和22代表组成一组常闭触点，用13和14代表组成一组常开触点。

3.CJXZ2型交流接触器的型号：CJX2-0910 CJX2-1210 CJX2-1810 CJX2-2510 CJX2-3210CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511以CJX2-0910为例，09代表额定电流为9A，10代表有一组常开触点。

CJX2-0901 CJX2-1201 CJX2-1801 CJX2-2501 CJX2-3201CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511以CJX2-0901为例，09代表额定电流为9A，01代表有一组常闭触点。

CJX2-4011，40代表额定电流为40A，11代表有一组常开触点和一组常闭触点。

总结：CJX2-XX10,XX代表额定电流为XX安培，10代表一组常开触点。

CJX2-XX01,XX代表额定电流为XX安培，01代表一组常闭触点。

CJX2-XX11,XX代表额定电流为XX安培，11代表一组常开触点和一组常闭触点。

4.小型中间继电器的线圈。

常见的电压为： AC380V AC220V 交流电压，国外为 AC110V 电压标识：在继电器的线圈上有标识在继电器的外壳上有标识在接触器上分别有A1和A2接线柱，其中A1为一个接线柱，A2为上下两个接线柱，为了方便接线，两个接线柱A2使用其中的任何一个都可以。

值得注意的是：5.小型中间继电器在电气图中的符号：KM。

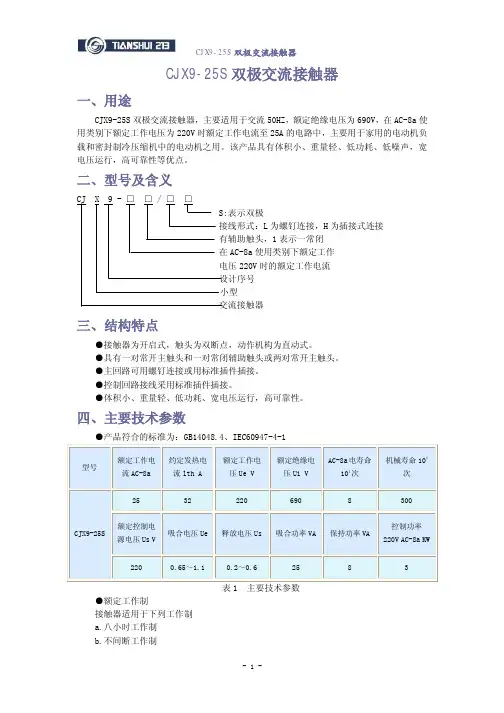

CJX9-25S双极交流接触器一、用途CJX9-25S双极交流接触器，主要适用于交流50HZ，额定绝缘电压为690V，在AC-8a使用类别下额定工作电压为220V时额定工作电流至25A的电路中，主要用于家用的电动机负载和密封制冷压缩机中的电动机之用。

该产品具有体积小、重量轻、低功耗、低噪声，宽电压运行，高可靠性等优点。

二、型号及含义表示双极L为螺钉连接，H为插接式连接1表示一常闭AC-8a使用类别下额定工作220V时的额定工作电流三、结构特点●接触器为开启式，触头为双断点，动作机构为直动式。

●具有一对常开主触头和一对常闭辅助触头或两对常开主触头。

●主回路可用螺钉连接或用标准插件插接。

●控制回路接线采用标准插件插接。

●体积小、重量轻、低功耗、宽电压运行，高可靠性。

四、主要技术参数●产品符合的标准为：GB14048.4、IEC60947-4-1型号额定工作电流AC-8a约定发热电流lth A额定工作电压Ue V额定绝缘电压Ui VAC-8a电寿命104次机械寿命104次25 32 220 690 8 300额定控制电源电压Us V吸合电压Ue 释放电压Us 吸合功率VA 保持功率VA控制功率220V AC-8a KWCJX9-25S220 0.65～1.1 0.2～0.6 25 8 3表1 主要技术参数●额定工作制接触器适用于下列工作制a.八小时工作制b.不间断工作制c.断续周期工作制接触器在断续周期工作制下的额定操作频率和负载因数为: AC-8a使用类别为600次/小时,负载因数为40%五、工作条件和安装条件●周围空气温度-5℃～+40℃；且24小时内平均不超过+35℃；●安装地点海拔不超过2000m；●最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取措施.●安装地点的污染等级为3级；●安装类别（过电压类别）为Ⅲ类。

CJX2-0901 CJX2-0901 CJX2-1201 CJX2-1210 CJX2-1801 CJX2-1810 CJX2-2501 CJX2-251 0 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511交流接触器触点家用交流接触器一、适用范围CJX2-0901（LC1-0901)系列交流接触器（以下简称接触器）适用于交流50Hz或60Hz，电压至660V、电流95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

本产品按 IEC60947-4-1、GB14048.4及JB/T7435 等标准设计、制造与检验。

注：3P：三对常开主触头，NO：一对常开辅助触头，NC：一对常闭辅助触头。

辅助触头的含空气延时头的型号含义三、主要技术参数表2接触器可与表3、表4中任一个附件组装辅助触头组使用类别额定工作电压 （V ）额定工作电流（A ）控制容量约定发热电流A寿命接通分断AC-15 380 0.95 3600VA 360VA10同主触头DC-13 220 0.15 33W 33W表3空气延时头表4三、主要技术3.3负载能力（见表6）3.4线圈参数（见表7）四、外形尺寸与安装尺寸?注：为了更方便用户对现有设备电器维修及更新，本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。

具体替代的规格型号及性能见表8表1六、工作条件和安装条件△周围空气温度-5℃～+40℃；△安装地点海拔不超过2000m；△最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下允许有较高的相对湿度，例如20℃时达到90%；对由于温度变化偶尔产生的凝露应采取特殊的措施；△污染等级为“污染等级3”；△安装类别为“安装类别Ⅲ”；△除用螺钉安装外，还可采用35mm、75mm标准卡轨安装。

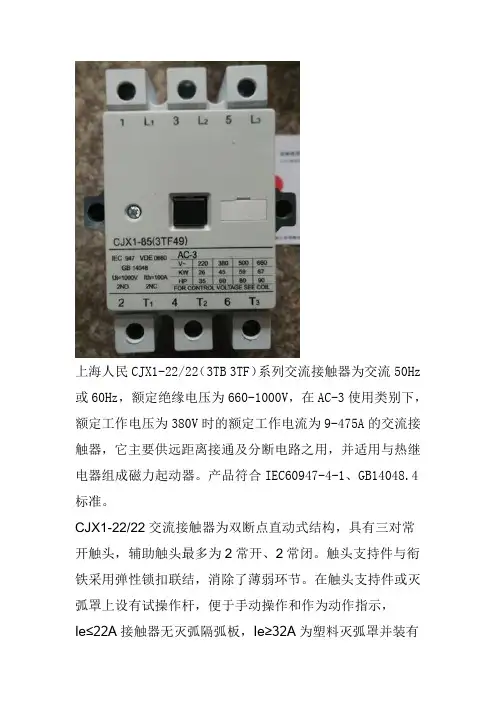

上海人民CJX1-22/22（3TB 3TF）系列交流接触器为交流50Hz 或60Hz，额定绝缘电压为660-1000V，在AC-3使用类别下，额定工作电压为380V时的额定工作电流为9-475A的交流接触器，它主要供远距离接通及分断电路之用，并适用与热继电器组成磁力起动器。

产品符合IEC60947-4-1、GB14048.4标准。

CJX1-22/22交流接触器为双断点直动式结构，具有三对常开触头，辅助触头最多为2常开、2常闭。

触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

在触头支持件或灭弧罩上设有试操作杆，便于手动操作和作为动作指示，Ie≤22A接触器无灭弧隔弧板，Ie≥32A为塑料灭弧罩并装有金属隔弧板。

触头材料采用具有高抗熔焊性及耐腐蚀的银合金。

接线螺钉采用新型自升起螺钉，瓦形垫与螺钉部分立刻节省接线工时。

全系列产品均可用螺钉安装，Ie≤32A的产品还可采用快速嵌入导轨紧固。

0577保2788顺2628CJX1-22/22工作条件：1、海拔高度不超过2000m2、周围环境温度：-25+55℃3、空气相对温度：在+40℃时不超过50%，在较低温度下允许有较大相对温度；4、大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘的气体和导电尘埃；5、在无显著摇动和冲击振动的地方；6、在没有雨雪侵袭的地方。

CJX1-22/22交流接触器①．节能：传统接触器的合闸保持是靠合闸线圈通电产生电磁力来克服分闸弹簧来实现的，一旦电流变小使产生的电磁力不足以克服弹簧的反作用力，接触器就不能保持合闸状态，所以，传统交流接触器的合闸保持是必须靠线圈持续不断的通电来维持的，这个电流从数十到数千毫安。

而永磁交流接触器合闸保持依靠的是永磁力，而不需要线圈通过电流产生电磁力来进行合闸保持，只有电子模块的0.8mA—1.5mA的工作电流，因而，能限度地节约电能，节电率高达99.8%以上。

②. 无噪音：传统交流接触器合闸保持是靠线圈通电使硅钢片产生电磁力，使动静硅钢片吸合，当电网电压不足或动静硅钢片表面不平整或有灰尘、异物等时，就会有噪音产生。

交流接触器型号及含义
正泰CIX2系列沟通接触器
接触器，做为继电器掌握系统当中最基本、最常见的电器元件，生产常见许多，国产的有“正泰”“德力西”等厂家，进口的有“西门子”“施耐德”等等。

型号也许多。

有许多初学电工伴侣发信息问我接触器型号的含义，当然主要是想从型号上的数字得到相关的参数。

CJX1-140
比如这个型号为CJX1-140的接触器，‘C’代表“接触器”、“J”代表“沟通”、“X”代表“小型”、“1”代表设计序号、“140”代表额定电流140A。

CJX2-3201
CJX2-3210
再比如，这两个型号的接触器，CJX2-3201和CJX2-3210，“32”是额定电流，后面的第一个字母是常开帮助触点个数，其次个数字是常闭触点个数，也就是说3201是带0个常开帮助触点，1个常闭帮助触点，而3210则是1组常开帮助触点，0组常闭触点。

还有比如这个CJX2-9511,“95”是额定电流，“11”代表1组常开帮助触
点，1组常闭帮助触点。

那就有伴侣说了，好了，知道了，按这个方法套就可以了。

其实是不对的，由于并不是所以接触器都这么表示的。

比如这两个，“3TF50”“3TB42”“50”和“42”并不是50A和42A的意思。

而是有它特别的含义，如下图所示。

所以说在平常工作中选择接触器，并不能死套它型号上的数字，肯定要先弄清晰型号的含义再选择匹配的接触器，不然简单出事故。

适用范围CJX5系列交流接触器适用于交流50Hz或60Hz，额定工作电压至660V，额定工作电流至100A的电力线路中，用作远距离接通及分断电路和频繁起动及控制交流电动机。

结构特征CJX5系列交流接触器可根据需要附装辅助触头组，可采用35mm宽的标准安装轨安装，装卸迅速方便，灭弧室呈封闭型，并有阻燃材料阻挡电弧向外喷溅，保证人身及相邻电器安全。

型号及含义常用型号交流接触器CJX5-09 CJX5-11 CJX5-12 CJX5-16交流接触器 CJX5-22 CJX5-30 CJX5-40交流接触器 CJX5-50 CJX5-62 CJX5-85交流接触器CJX5-105正常安装工作条件1、安装地点的海拔不超过2000m2、周围空气温度上限值不超过40℃下限值不低于-5℃3、安装地点的空气相对湿度在最高温度为40℃时不超过50在较低温度下可以有较高的相对湿度最湿月的月平均最低温度不超过20℃该月的平均最大相对湿度不超过90。

由于温度变化发生在产品上的凝露情况必须采取措施4、与垂直面的安装倾斜不超过±5°5、污染等级3级6、在无显著摇动、冲击和振动的地方。

结构特征CJX5系列交流接触器为直动式双层立体布置电磁系统位于下部触头系统居上部是传统的正装式结构。

主触头和辅助触头均为桥式双断点结构触点分别由银或银基合金材料制成具有良好的接触可靠性和较高的电寿命。

灭弧室由耐弧性能良好、机械强度较高的塑料制成。

主要技术参数全国服务热线４０００－３１５－３３５ｈｔｔｐ：／／ｗｗｗ．３１５ｍｒｏ．ｃｏｍ交流接触器CJ X5全国服务热线４０００－３１５－３３５外形及安装尺寸交流接触器CJ X5上海传奇电器有限公司外形及安装尺寸ｈｔｔｐ：／／ｗｗｗ．３１５ｍｒｏ．ｃｏｍ。

CJX2-0901CJX2-0901CJX2-1201CJX2-1210CJX2-1801CJX2-1810CJX2-2501CJX2-2510CJX2-3201CJX2-3210CJX2-4011CJX2-5011CJX2-6511CJX2-8011C J X2-9511交流接触器触点家用交流接触器一、适用范围CJX2-0901（LC1-0901)系列交流接触器（以下简称接触器）适用于交流50Hz或60Hz，电压至660V、电流95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

本产品按IEC60947-4-1、GB14048.4及JB/T7435等标准设计、制造与检验。

注：3P：三对常开主触头，NO：一对常开辅助触头，NC：一对常闭辅助触头。

辅助触头的含空气延时头的型号含义三、主要技术参数表2接触器可与表3、表4中任一个附件组装 辅助触头组使用类别额定工作电压（V ） 额定工作电流（A ）控制容量约定发热电流A寿命接通 分断 AC-15 380 0.95 3600VA 360VA 10同主触头DC-13 2200.1533W33W表3空气延时头表43.3负载能力（见表6）3.4线圈参数（见表7）四、外形尺寸与安装尺寸注：为了更方便用户对现有设备电器维修及更新，本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。

具体替代的规格型号及性能见表8表1六、工作条件和安装条件△周围空气温度-5℃～+40℃；△安装地点海拔不超过2000m；△最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下允许有较高的相对湿度，例如20℃时达到90%；对由于温度变化偶尔产生的凝露应采取特殊的措施；△污染等级为“污染等级3”；△安装类别为“安装类别Ⅲ”；△除用螺钉安装外，还可采用35mm、75mm标准卡轨安装。

220V CJX2F -115交接触器LC1-F115 380V一、CJX2-F115交接触器用途与规格 CJX2-F115、CJX2-F150、CJX2-F185、CJX2-F225、CJX2-F265、CJX2-F330、CJX2-F400、CJX2-F500、CJX2-F630、CJX2-F780 、CJX2-F800、CJX2-F1250（LC1-F115、LC1-F150、LC1-F185、LC1-F225、LC1-F265、LC1-F330、LC1-F400、LC1-F500、LC1-F630、LC1-F780 、LC1-F800、LC1-F1250）C JX2F -150（LC1-F150）系列交流接触器（以下简称接触器）适用于交流50Hz 或60Hz ，额定电压至1000V ，额定电流至1250A 以下的电力线路电路中，供远距离接通与分断电路及频繁起动、控制交流电动机。

接触器还可与辅助头组，空气延时头，机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器。

并且可与适合的热继电器组成磁力起动器，以保护可能发生操作过负荷的电路中。

产品符合GB14048.4标准。

二、产品优点●产品符合IEC 、NFC 、VDE 、BS 等一些先进国家的标准及中国GB14048-4标准。

能在世界任何国家和地区及相对恶劣环境中使用●技术经济指达到当代世界先进水平，具有体积小、重量轻、能耗低、寿命长、能派生、互换维修方便●产品在通电吸合及断电释放过程中的动作可靠性，在当代同类用途产品中处于领先地位。

三：型号及含义一些常见的型号有：CJX2-F115、CJX2-F150、CJX2-F185、CJX2-F225、CJX2-F265、CJX2-F330、CJX2-F400、CJX2-F500、CJX2-F630、CJX2-F780 、CJX2-F800、CJX2-F1250（LC1-F115、LC1-F150、LC1-F185、LC1-F225、LC1-F265、LC1-F330、LC1-F400、LC1-F500、LC1-F630、LC1-F780 、LC1-F800、LC1-F1250）接触器可与表3、表4中任一个附件组装空气延时头表4四、主要技术参数4.1电寿命曲线（见图1）接触器115-780A注:重为三级接触器的重量4.3线圈参数线圈电源控制电压Us(V):AC24、48、110、220、380，DC24、110、220；五、使用环境与安装条件1、海拔高度不超过2000米；2、周围环境温度:-5~+40℃；3、空气相对湿度:在+40℃时不超过50%，较低温度下可以有较高的相对湿度；+25℃时不超过90%，并考虑因温度变化发生在产品表面的凝露；4、大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体和导电尘埃；在没有雨雪侵袭和太阳直射的地方；5、安装类别为“安装类别Ⅲ”。
