交流接触器的接线方式以及接线图
历史推送精选
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。
交流接触器接线图电机正反转的接法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。
主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。
主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。
这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。
判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。
如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。
交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
交流接触器接线图图文讲解电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
220V定时开关和380V交流接触器怎么接线？
当前市场上定时开关基本的都是220V的，但在实际的生活需求中，是存在380V的电器的，比如说三相电的水泵、电机等等。
想用定时开关控制三相电用电器，需要连接一个380V的交流交流接触器，那么220V定时开关和380V交流接触器怎么接线？
1.需要准备一个4P空气开关（也就是有4个接线端子的开关）。
2.把空气开关和220V定时开关接上，也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。
3.把空气开关和380V交流接触器接上，空气开关左侧的三根线，连接在380V交流接触器的L1、L2、L3上面。
4.把220V定时开关和380V交流交流接触器接上，定时开关右侧出线端线，连接380V交流接触器的A1、A2上面。
5.把380V交流接触器的T1、T2、T3三根线，接在三相电的
用电器上就可以了。
之所以会用到380V的交流接触器，主要是配合三相电用电器，所以在接线的时候，注意交流接触器是220V的还是380V的。

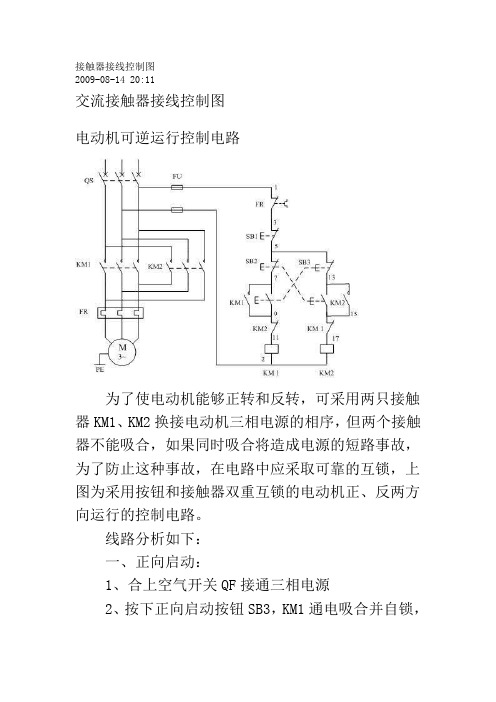

接触器接线控制图2009-08-14 20:11交流接触器接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

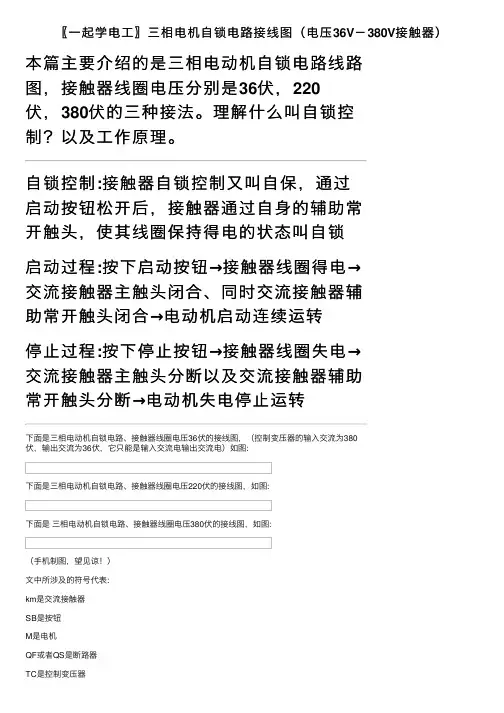

〖⼀起学电⼯〗三相电机⾃锁电路接线图（电压36V－380V接触器）
本篇主要介绍的是三相电动机⾃锁电路线路
图，接触器线圈电压分别是36伏，220
伏，380伏的三种接法。
理解什么叫⾃锁控
制？以及⼯作原理。
⾃锁控制:接触器⾃锁控制⼜叫⾃保，通过
启动按钮松开后，接触器通过⾃⾝的辅助常
开触头，使其线圈保持得电的状态叫⾃锁
启动过程:按下启动按钮→接触器线圈得电→
交流接触器主触头闭合、同时交流接触器辅
助常开触头闭合→电动机启动连续运转
停⽌过程:按下停⽌按钮→接触器线圈失电→
交流接触器主触头分断以及交流接触器辅助
常开触头分断→电动机失电停⽌运转
下⾯是三相电动机⾃锁电路、接触器线圈电压36伏的接线图，（控制变压器的输⼊交流为380
伏，输出交流为36伏，它只能是输⼊交流电输出交流电）如图:
下⾯是三相电动机⾃锁电路、接触器线圈电压220伏的接线图，如图:
下⾯是三相电动机⾃锁电路、接触器线圈电压380伏的接线图，如图:
（⼿机制图，望见谅！）
⽂中所涉及的符号代表:
km是交流接触器
SB是按钮
M是电机
QF或者QS是断路器
TC是控制变压器
L是⽕线
N是零线
2P、3P、4P是两极、三级、四级的断路器（断路器⼿柄⼀排下⾯的按钮，多少个按钮就是多少级或多少P）
PS:谢谢⼤家的⽀持！如果你有好的建议或者意见，欢迎下⽅评论留⾔哦！。

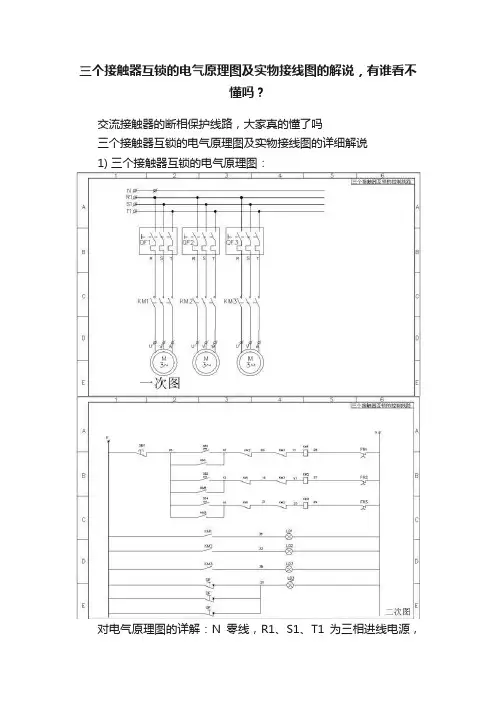

三个接触器互锁的电气原理图及实物接线图的解说，有谁看不懂吗？交流接触器的断相保护线路，大家真的懂了吗三个接触器互锁的电气原理图及实物接线图的详细解说1) 三个接触器互锁的电气原理图：对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF1，QF2，QF3为空气开关，FR1，FR2,FR3为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM1,KM2,KM3为接触器，辅助触点的型号是F4-22,3M~为三相异步电动机。
备注：电气原理图接触器线圈电压为AC220V。
2）三个接触器互锁的实物连线图：下面对接触器自锁的实物连线图进行详解：下面对线的颜色进行讲解：黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线。
下面讲解控制回路：首先将三个DZ108-20空开的绿色按钮按下，此时如果按下启动按钮SB2（绿色按钮），回路中的接触器KM1会立即得电吸合，同时接触器KM1的常开触点闭合，实现自锁的功能，整个回路导通，即使此时松开启动按钮，接触器不会断开，也就是三相异步电动机照样运行，运行指示灯LD1点亮。
如果此时按下停止按钮SB1（红色按钮）接触器KM1立刻断开，同时运行指示灯LD1熄灭，三相异步电动机停止运转。
由于接触器KM1吸合，其常闭触点断开，因此，当接触器KM1吸合时，按下SB3和SB4启动按钮，相应的接触器也不会吸合。
当三个接触器都断开时，如果按下启动按钮SB3（绿色按钮），回路中的接触器KM2会立即得电吸合，同时接触器KM2的常开触点闭合，实现自锁的功能，整个回路导通，即使此时松开启动按钮，接触器不会断开，也就是三相异步电动机照样运行，运行指示灯LD1点亮。
如果此时按下停止按钮SB1（红色按钮）接触器KM1立刻断开，同时运行指示灯LD2熄灭，三相异步电动机停止运转。
由于接触器KM2吸合，其常闭触点断开，因此，当接触器KM2吸合时，按下SB2和SB4启动按钮，相应的接触器也不会吸合。

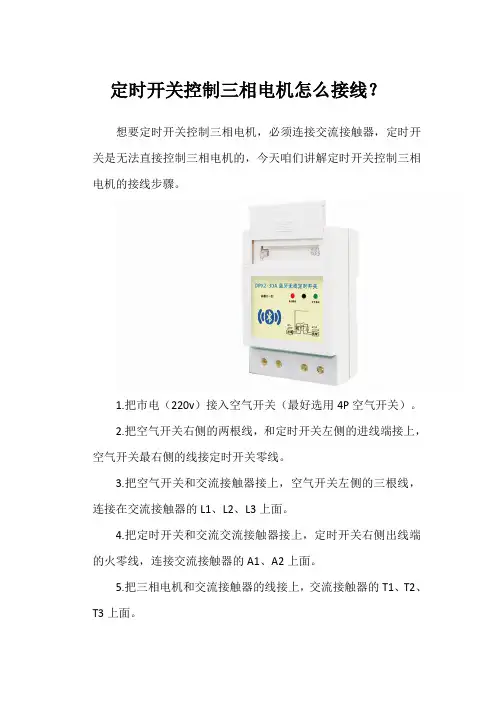

定时开关控制三相电机怎么接线？
想要定时开关控制三相电机，必须连接交流接触器，定时开关是无法直接控制三相电机的，今天咱们讲解定时开关控制三相电机的接线步骤。
1.把市电（220v）接入空气开关（最好选用4P空气开关）。
2.把空气开关右侧的两根线，和定时开关左侧的进线端接上，空气开关最右侧的线接定时开关零线。
3.把空气开关和交流接触器接上，空气开关左侧的三根线，连接在交流接触器的L1、L2、L3上面。
4.把定时开关和交流交流接触器接上，定时开关右侧出线端的火零线，连接交流接触器的A1、A2上面。
5.把三相电机和交流接触器的线接上，交流接触器的T1、T2、T3上面。
最后闭合空气开关，打开手机小程序，点击开机，看电机是否运转正常。
在整个接线过程中空气开关处于断开状态。
温馨提示：定时开关建议选择工程款，交流接触器要选择380V的。
交流接触器综合应用实物接线图（图文分析）接触器，俗名叫磁吸，接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件，简单而言就是通过一个线圈里边通电，线圈产生磁场吸合金属触点来隔离控制电路通断，实现对更大电流或者更高电压电路系统的控制。
它以线圈的交直流供电分为交流接触器和直流接触器，两种控制方式一样，接线也大同小异。
要明白它的接线方法，先理解它的原理和内部架构。
一、交流接触器的原理和内部架构1、电磁铁的构造2、接触器的主体结构3、用于接触器的E形铁心的功能4、接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。
如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。
反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
5、接触器结构说明：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
弄清楚交流接触器的原理和结构图后，下边介绍该如何对交流接触线接线了，它分为主回路和控制回路接线，先说明原理图接线，然后再介绍实物图接线。
二、交流接触器原理图和实物接线方法1、交流接触器主回路接线主回路接线比较简单，就是三进三出，上进下出。
这6六条全部要接到主触头上，主触头故名思议就是用来和用电器接触的或者接在主回路上，要注意裸露的铜芯不宜太长，否则容易发生安全事故，也不能太短，否则容易接触不良，螺丝要用对口的螺丝刀拧进入，用力要均衡中庸，拧好螺丝后，用力扯一下，如果扯不下来就是合格的。
时间继电器控制电动机星三角启动，接触器接线教学，绝对通俗易懂上一篇我们讲了电动机星三角启动主线配线，这一次我们讲一下电动机星三角启动控制配线和原理在了解电动机星三角启动控制配线以前我们要先了解时间继电器1.时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器2.通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的,通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点3.从上图我们可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间4.还有的是通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用5.380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：6.从上图我们可以看到2和7是时间继电器的电源，1,3,4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，我们可以把他理解为一个开关，很好理解吧7.时间继电器平时不启动时只有一根电源是长待带电的，另一根通电就会开始延时，2是长带电，7是通电后开始延时，很好理解吧，7通电以后还要给1和8的电源，这样才能联通两组跳转点也就是开关，如上图，在电动机星三角启动中我们只需要一组跳转点就可以了，不同的时间继电器接线触点也不一样，我们要看下时间继电器的侧面有线路图，要看一下，那个触点是电源触点，那个是跳转触点，哪个是常闭和常开触点才能根据需要接线，品牌不同但是原理是一样的了解了通电延时继电器以后我们开始配置星三角启动控制线路1.星三角启动控制配线星三角启动的原理就是让电动机先星形启动，电动机启动起来以后开始变为三角运转，这些内容和星三角启动主线配线，上一篇文章我已经讲过了，这里就不多说了，不知道的可以看一下我的上一篇文章，再看这篇文章一看就会了，下图是星三角启动主线配线图：2.从上图我们可以看到第一个接触器和第三个接触器同时启动就是星形启动，这时第二个接触器是关闭状态，等电动机启动开以后，我们关闭第三个接触器，启动第一个和第二个接触器电动机就开始三角运转，这些原理上篇文章有详细讲解你们可以看一下，下图是电动机星三角启动控制配线图：3.从上图我们可以看到A相电源给了热继电器，然后从热继电器到了第一个接触器线圈电源A1处，上方三个接触器线圈A1触点串联，然后第三个接触器A1触点又到了时间继电器的电源2处，这时也就是说三个接触器和时间继电器都有个一个长带电的触点，只要另一个电源触点有电就会启动很好理解吧（A1和A2接触器线圈电源，电源有电接触器就会启动）4.C相火线到了熔断器，又到了停止按钮常闭触点，从常闭点出来又到了启动按钮常开触点，启动按钮常开触点上线又到了第一个接触器辅助触头常开触点的下端，也就是长带电的，启动按钮常开出口到了第一个接触器的辅助触头上端，上端又和第一个接触器线圈A2联通，也和时间继电器另一个电源触点7联通5.时间继电器的电源触点又和时间继电器跳转触点8联通，常闭触点5通过第二个接触器常闭触点和第三个接触器线圈A2联通，时间继电器常开触点6通过第三个接触器常闭触点和第二个接触器线圈A2联通接线就完成了，下面我们说下原理星三角启动接触器启动原理1,这时我们按下启动按钮，电源到了第一个接触器的线圈A2处，接触器开始吸合，辅助触头上下联通，辅助触头下方是长带电吸合以后辅助触头下方开始给接触器线圈2送电，启动按钮松开以后，第一个接触器就形成了自锁，同时时间继电器也通了电，时间继电器开始延时这时5是常闭触点，所以电源就到了第三个接触器的线圈A2处，第三个接触器也开始吸合，也就是第一个接触器和第三个接触器同时吸合，电动机开始星形启动2.通电延时时间继电器定的时间到了以后，常闭变成了常开，第三个接触器线圈断电，接触器也就关闭了，时间继电器常开也变为了常闭，所以6是常闭点，电源就到了第二个接触器线圈A2处，所以第二个接触器开始吸合，第一个接触器一直是自锁状态，所以第一个接触器和第二个接触器同时运转，这时电动机就变为了三角启动状态3.我们按下停止按钮，所有接触器和时间继电器断电停止运转，这就是星三角启动接触器控制的原理，意思也就是说我们按下启动按钮第一个接触器形成自锁，第二个接触器和第三个接触器是通过通电延时时间继电器的常开和常闭来控制，很好理解吧4.第二个接触器和第三个接触器互串一下常闭触点就是要做一下联锁，预防时间继电器损坏以后第二个接触器和第三个接触器同时启动出现事故，互串一下常闭触点接触器吸合常闭就会变为常开，这样就不会出现第二个和第三个接触器同时启动的情况，减少事故的发生5.星三角启动主线配线和星形启动还有三角运转的原理这篇文章没有讲解，上篇文章有详细讲解，有需要的可以去看看，我会一直通俗讲解，只要你们按照我写的文章顺序去看，你们都能学会6.我的第一篇写的是接触器的自锁原理，第二篇是接触器互锁控制电动机的正反转原理，第三篇讲的是接触器异地控制的原理，还有上篇星三角启动的主线配线，星形启动，三角运转原理等等，只要你们把这些文章看一遍小白也能学会这些原理，谢谢大家，喜欢请加关注哦。
常用交流接触器实物接线彩图，简单明了，一目了然，建议收藏！电工作业、焊接与热切割作业、高处作业、制冷与空调作业、危化品经营生产、安全员精品干货，荟萃一些常用的接触器等实物接线彩图，简单明了，一目了然，建议收藏！如果你喜欢，请关注：电气电气学习1，这是常用接触器控制负载接线图，简单明了，注意停止按钮和启动按钮位置不能错。
2，这是电源整流滤波电路实物接线图，上图用桥堆，下图用四个整流二极管，效果一样。
3，单相电机逆顺转控制接线图，这种情况在我们日常生活中使用比较多4，这是三相四线电度表互感器接线图，单相的互感器接线也有接互感器的，至于为什么要接互感器，有兴趣的可以查查资料，或在下面留言评论5，这个是水位控制接线图，这个不论工厂还是家庭都有用过，只是家庭用单相电机。
6，延时断电接线图，这里主要是延时继电器控制，延时继电器，有很多种类，有兴趣可以查查这方面资料。
7，延时停机，和上图差不多。
8，电机或负载间断性运行（间歇），还是用到了时间继电器！9，这是三相电机逆顺转控制电路接线，和单相有区别吧！10，和上面一样，只是上面是符号，下面用实物11，电动机Y/△接法有兴趣的可以理解一下，这是电机启动形式，是星三角启动的意思，降低启动电流。
（分别发了实物接线图和电路原理接线图丿。
实物接线图电路图12，这是液压机电路接线图，工厂用的比较多，典型的有注塑机。
（分别发了实物接线图和电路原理图）实物接线图电路图电工作业、焊接与热切割作业、高处作业、制冷与空调作业、煤矿安全作业、金属非金属矿山作业、石油天然气安全作业、冶金（有色）生产安全作业类、危险化学品安全作业类、烟花爆竹安全作业、危化品经营生产、安全员【电工知识大全】。
交流接触器实物接线图（各种组合电器接线图
最近经常在网上看到朋友们需要接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发，请高抬您的贵手点击收藏，以便您下次有需要的时候可以快速的找到我们，谢谢！！。
交流接触器接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
