交流接触器的接法

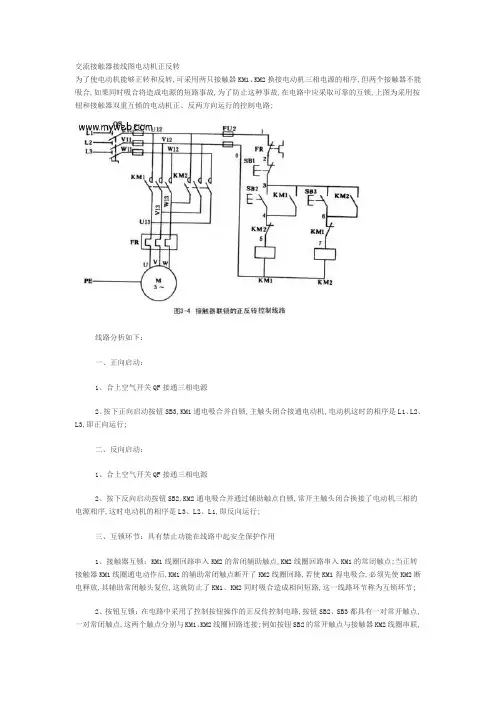

交流接触器接线图电动机正反转为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路;线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行;二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行;三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点;当正转接触器KM1线圈通电动作后,KM1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、KM2同时吸合造成相间短路,这一线路环节称为互锁环节;2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路,按钮SB2、SB3都具有一对常开触点,一对常闭触点,这两个触点分别与KM1、KM2线圈回路连接;例如按钮SB2的常开触点与接触器KM2线圈串联,而常闭触点与接触器KM1线圈回路串联;按钮SB3的常开触点与接触器KM1线圈串联,而常闭触点压KM2线圈回路串联;这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电,按下SB3时只能有接触器KM1的线圈可以通电而KM2断电,如果同时按下SB2和SB3则两只接触器线圈都不能通电;这样就起到了互锁的作用;四、电动机正向或反向启动运转后,不必先按停止按钮使电动机停止,可以直接按反向或正向启动按钮,使电动机变为反方向运行;五、电动机的过载保护由热继电器FR完成;电动机可逆运行控制接线示意图电动机可逆运控制电路的调试1、检查主回路路的接线是否正确,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相;2、检查接线无误后,通电试验,通电试验时为防止意外,应先将电动机的接线断开;故障现象预处理；1、不启动：原因之一,检查控制保险FU是否断路,热继电器FR接点是否用错或接触不良,SB1按钮的常闭接点是否不良;原因之二按纽互锁的接线有误;2、起动时接触器“叭哒”就不吸了：这是因为接触器的常闭接点互锁接线有错,将互锁接点接成了自己锁自己了,起动时常闭接点是通的接触器线圈的电吸合,接触器吸合后常闭接点又断开,接触器线圈又断电释放,释放常闭接点又接通接触器又吸合,接点又断开,所以会出现“叭哒”接触器不吸合的现象;3、不能够自锁一抬手接触器就断开,这是因为自锁接点接线有误;。

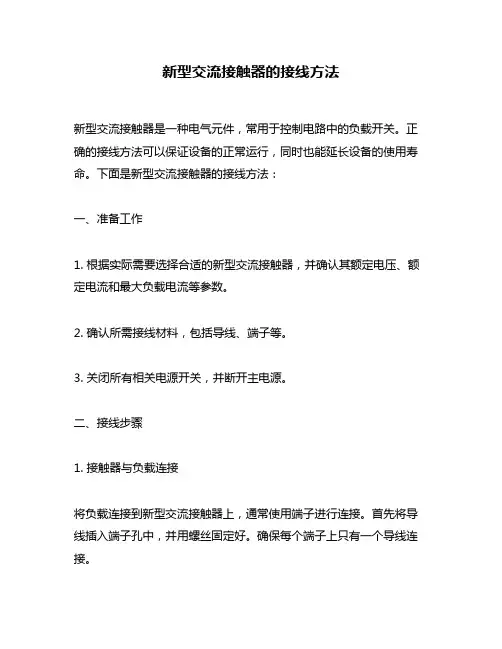

新型交流接触器的接线方法新型交流接触器是一种电气元件，常用于控制电路中的负载开关。

正确的接线方法可以保证设备的正常运行，同时也能延长设备的使用寿命。

下面是新型交流接触器的接线方法：一、准备工作1. 根据实际需要选择合适的新型交流接触器，并确认其额定电压、额定电流和最大负载电流等参数。

2. 确认所需接线材料，包括导线、端子等。

3. 关闭所有相关电源开关，并断开主电源。

二、接线步骤1. 接触器与负载连接将负载连接到新型交流接触器上，通常使用端子进行连接。

首先将导线插入端子孔中，并用螺丝固定好。

确保每个端子上只有一个导线连接。

2. 接触器与控制电路连接将控制电路与新型交流接触器连接，同样使用端子进行连接。

首先将导线插入端子孔中，并用螺丝固定好。

确保每个端子上只有一个导线连接。

3. 接触器与主电源连接将主电源与新型交流接触器连接，同样使用端子进行连接。

首先将导线插入端子孔中，并用螺丝固定好。

确保每个端子上只有一个导线连接。

4. 接线检查接线完成后，需要进行接线检查。

确认所有导线都已正确连接，没有松动或接触不良的情况。

同时也要检查是否有电源漏电等问题。

三、注意事项1. 在进行接线前，必须先断开主电源，并确保所有相关电源开关均已关闭。

2. 在进行接线时，应按照正确的接线方法进行操作，避免出现错误连接或短路等情况。

3. 在进行接线时，应使用合适的工具和材料，并注意安全防护措施。

4. 在使用新型交流接触器时，应严格按照其额定参数使用，避免超负荷运行或误操作导致损坏。

5. 在使用新型交流接触器时，应定期进行维护和检修工作，以保证设备的正常运行和延长其使用寿命。

以上就是新型交流接触器的接线方法及注意事项。

在实际操作中，需要根据具体情况灵活调整，并严格遵守相关安全规定和标准。

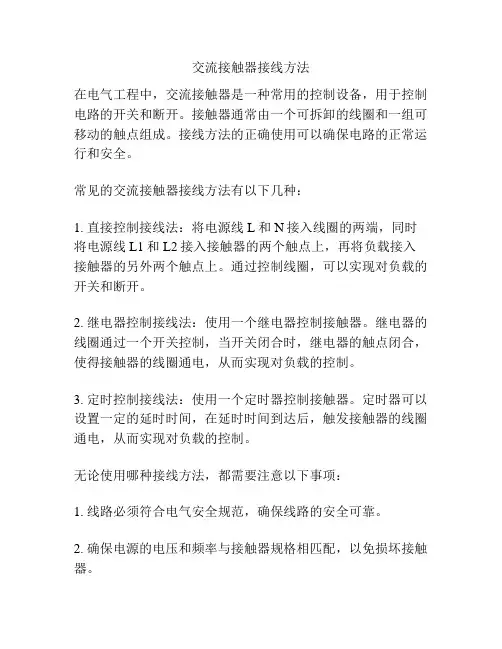

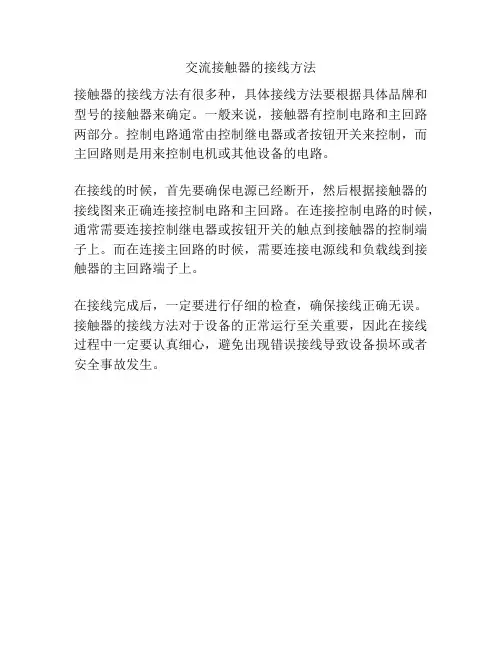

交流接触器接线方法
在电气工程中，交流接触器是一种常用的控制设备，用于控制电路的开关和断开。

接触器通常由一个可拆卸的线圈和一组可移动的触点组成。

接线方法的正确使用可以确保电路的正常运行和安全。

常见的交流接触器接线方法有以下几种：
1. 直接控制接线法：将电源线L和N接入线圈的两端，同时将电源线L1和L2接入接触器的两个触点上，再将负载接入接触器的另外两个触点上。

通过控制线圈，可以实现对负载的开关和断开。

2. 继电器控制接线法：使用一个继电器控制接触器。

继电器的线圈通过一个开关控制，当开关闭合时，继电器的触点闭合，使得接触器的线圈通电，从而实现对负载的控制。

3. 定时控制接线法：使用一个定时器控制接触器。

定时器可以设置一定的延时时间，在延时时间到达后，触发接触器的线圈通电，从而实现对负载的控制。

无论使用哪种接线方法，都需要注意以下事项：
1. 线路必须符合电气安全规范，确保线路的安全可靠。

2. 确保电源的电压和频率与接触器规格相匹配，以免损坏接触器。

3. 接触器的额定电流必须大于负载的工作电流，以免过载。

4. 线圈接线必须正确，不可颠倒极性。

5. 接触器的触点要定期检查和保养，保持良好的触点接触。

通过正确使用交流接触器的接线方法，可以实现电路的稳定控制和安全运行。

在实际应用中，需要根据具体情况选择适合的接线方法，并遵循相关的电气安全规范。

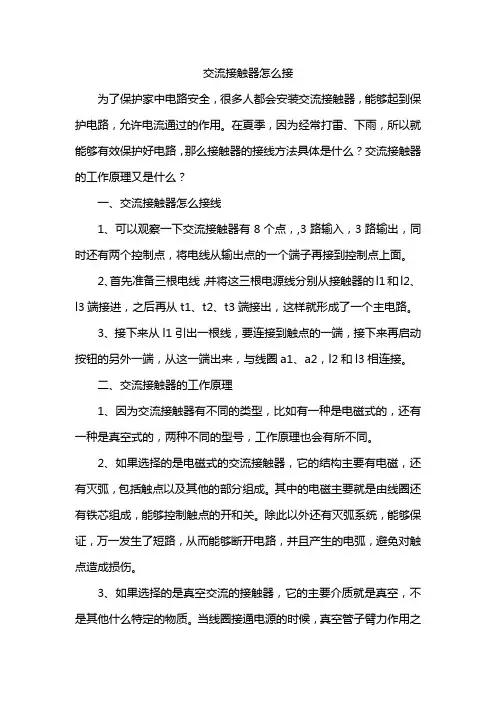

交流接触器怎么接
为了保护家中电路安全，很多人都会安装交流接触器，能够起到保护电路，允许电流通过的作用。

在夏季，因为经常打雷、下雨，所以就能够有效保护好电路，那么接触器的接线方法具体是什么？交流接触器的工作原理又是什么？
一、交流接触器怎么接线
1、可以观察一下交流接触器有8个点，,3路输入，3路输出，同时还有两个控制点，将电线从输出点的一个端子再接到控制点上面。

2、首先准备三根电线，并将这三根电源线分别从接触器的l1和l2、l3端接进，之后再从t1、t2、t3端接出，这样就形成了一个主电路。

3、接下来从l1引出一根线，要连接到触点的一端，接下来再启动按钮的另外一端，从这一端出来，与线圈a1、a2，l2和l3相连接。

二、交流接触器的工作原理
1、因为交流接触器有不同的类型，比如有一种是电磁式的，还有一种是真空式的，两种不同的型号，工作原理也会有所不同。

2、如果选择的是电磁式的交流接触器，它的结构主要有电磁，还有灭弧，包括触点以及其他的部分组成。

其中的电磁主要就是由线圈还有铁芯组成，能够控制触点的开和关。

除此以外还有灭弧系统，能够保证，万一发生了短路，从而能够断开电路，并且产生的电弧，避免对触点造成损伤。

3、如果选择的是真空交流的接触器，它的主要介质就是真空，不是其他什么特定的物质。

当线圈接通电源的时候，真空管子臂力作用之
下就能够闭合，当断开电源的时候，就能够断开。

以上内容具体介绍的就是交流接触器应该如何接线，以及交流接触器的工作原理。

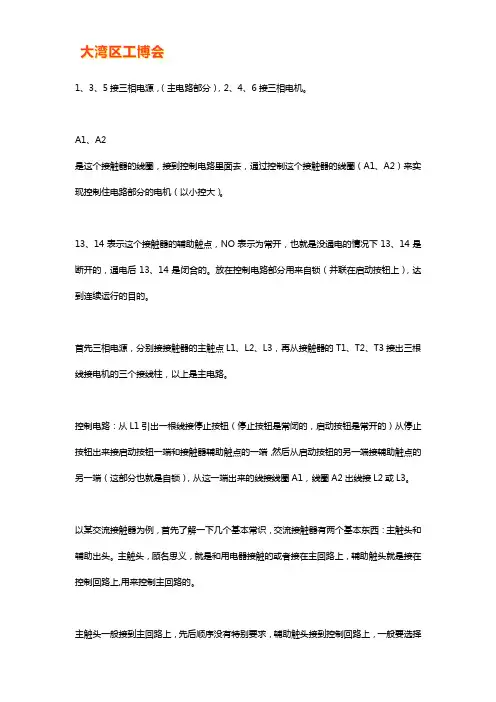

1、3、5接三相电源，（主电路部分），
2、4、6接三相电机。

A1、A2
是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。

放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。

控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

以某交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。

主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。

主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择
的是常开触点、常闭触点。

这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。

判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。

如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。

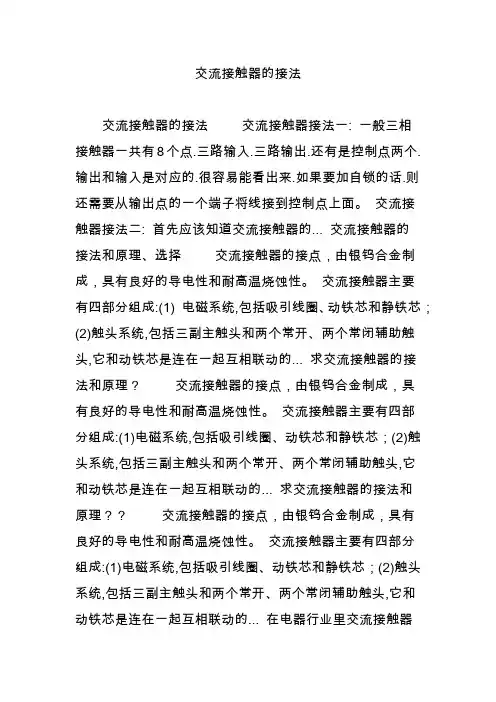

交流接触器的接法交流接触器的接法交流接触器接法一: 一般三相接触器一共有8个点.三路输入.三路输出.还有是控制点两个.输出和输入是对应的.很容易能看出来.如果要加自锁的话.则还需要从输出点的一个端子将线接到控制点上面。

交流接触器接法二: 首先应该知道交流接触器的... 交流接触器的接法和原理、选择交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的... 求交流接触器的接法和原理？交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的... 求交流接触器的接法和原理？？交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的... 在电器行业里交流接触器的接法和原理交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

信息请登陆:输配电设备网... 求交流接触器的接法？一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上... 求交流接触器的接法？？一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

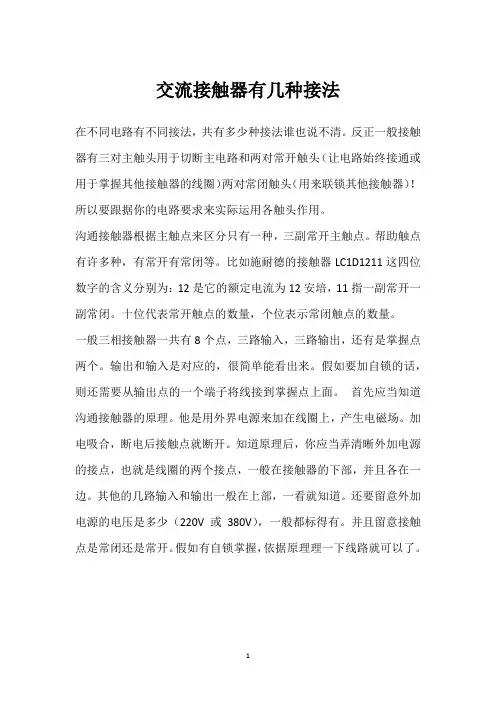

交流接触器有几种接法
在不同电路有不同接法，共有多少种接法谁也说不清。

反正一般接触器有三对主触头用于切断主电路和两对常开触头（让电路始终接通或用于掌握其他接触器的线圈）两对常闭触头（用来联锁其他接触器）！所以要跟据你的电路要求来实际运用各触头作用。

沟通接触器根据主触点来区分只有一种，三副常开主触点。

帮助触点有许多种，有常开有常闭等。

比如施耐德的接触器LC1D1211这四位数字的含义分别为：12是它的额定电流为12安培，11指一副常开一副常闭。

十位代表常开触点的数量，个位表示常闭触点的数量。

一般三相接触器一共有8个点，三路输入，三路输出，还有是掌握点两个。

输出和输入是对应的，很简单能看出来。

假如要加自锁的话，则还需要从输出点的一个端子将线接到掌握点上面。

首先应当知道沟通接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应当弄清晰外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要留意外加电源的电压是多少（220V或380V），一般都标得有。

并且留意接触点是常闭还是常开。

假如有自锁掌握，依据原理理一下线路就可以了。

1。

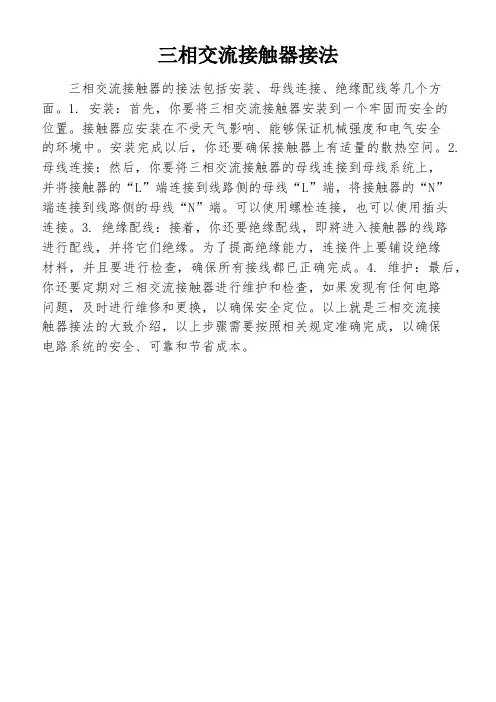

三相交流接触器接法
三相交流接触器的接法包括安装、母线连接、绝缘配线等几个方面。

1. 安装：首先，你要将三相交流接触器安装到一个牢固而安全的
位置。

接触器应安装在不受天气影响、能够保证机械强度和电气安全
的环境中。

安装完成以后，你还要确保接触器上有适量的散热空间。

2. 母线连接：然后，你要将三相交流接触器的母线连接到母线系统上，
并将接触器的“L”端连接到线路侧的母线“L”端，将接触器的“N”
端连接到线路侧的母线“N”端。

可以使用螺栓连接，也可以使用插头
连接。

3. 绝缘配线：接着，你还要绝缘配线，即將进入接触器的线路
进行配线，并将它们绝缘。

为了提高绝缘能力，连接件上要铺设绝缘
材料，并且要进行检查，确保所有接线都已正确完成。

4. 维护：最后，你还要定期对三相交流接触器进行维护和检查，如果发现有任何电路
问题，及时进行维修和更换，以确保安全定位。

以上就是三相交流接
触器接法的大致介绍，以上步骤需要按照相关规定准确完成，以确保
电路系统的安全、可靠和节省成本。

正反转交流接触器接线方法交流接触器是一种常见的电器元件，其作用是控制交流电路的通断。

在工业控制系统中，交流接触器常常被用来实现正反转控制。

正反转控制是指通过交流接触器实现电机正转和反转的控制。

在实际的应用中，正反转交流接触器的接线方法非常重要，接线不当会导致电器元件损坏或者控制系统失灵。

因此，本文将详细介绍正反转交流接触器的接线方法。

一、正反转交流接触器的基本结构正反转交流接触器由两个交流接触器组成，分别用来控制电机的正转和反转。

其中，正转接触器和反转接触器的结构和功能是一样的。

下面以正转接触器为例，介绍其基本结构。

正转接触器由三个主要部分组成：触点组、电磁铁和外壳。

触点组是交流接触器的核心部分，它由固定触点和动触点组成。

电磁铁是控制触点组通断的驱动部分，它由铁芯、线圈和移动铁片组成。

当电磁铁通电时，线圈产生磁场，吸引移动铁片，使得动触点和固定触点之间形成通路，从而使电路通电。

当电磁铁断电时，移动铁片弹回，动触点和固定触点之间断开通路，从而使电路断电。

二、正反转交流接触器的接线方法正反转交流接触器的接线方法非常简单，只需要按照下面的步骤进行接线即可。

1、接线前需要确认电路的相序，确保电机正转和反转的方向正确。

电机的相序通常标记在电机壳体上，可以根据标记进行确认。

2、将正转接触器和反转接触器分别接入电路中。

正转接触器的线路如图1所示，反转接触器的线路如图2所示。

3、将动触点和固定触点连接到电机的正、负极。

正转接触器的动、固定触点分别连接到电机的U、V两个相位，反转接触器的动、固定触点分别连接到电机的V、W两个相位。

连接时需要注意，动、固定触点之间不要短路。

4、将电磁铁的线圈接入电路中。

正转接触器的线圈连接到电源的L1、L2两个相位，反转接触器的线圈连接到电源的L2、L3两个相位。

连接时需要注意，线圈的两端之间不要短路。

5、将电源的L1、L3两个相位连接到电机的第三个相位W上。

6、接线完成后，进行电路的调试。

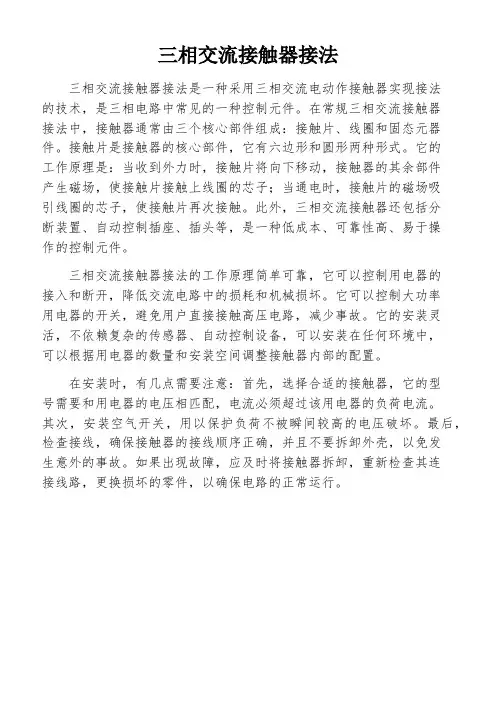

三相交流接触器接法
三相交流接触器接法是一种采用三相交流电动作接触器实现接法
的技术，是三相电路中常见的一种控制元件。

在常规三相交流接触器
接法中，接触器通常由三个核心部件组成：接触片、线圈和固态元器件。

接触片是接触器的核心部件，它有六边形和圆形两种形式。

它的
工作原理是：当收到外力时，接触片将向下移动，接触器的其余部件
产生磁场，使接触片接触上线圈的芯子；当通电时，接触片的磁场吸
引线圈的芯子，使接触片再次接触。

此外，三相交流接触器还包括分
断装置、自动控制插座、插头等，是一种低成本、可靠性高、易于操
作的控制元件。

三相交流接触器接法的工作原理简单可靠，它可以控制用电器的
接入和断开，降低交流电路中的损耗和机械损坏。

它可以控制大功率
用电器的开关，避免用户直接接触高压电路，减少事故。

它的安装灵活，不依赖复杂的传感器、自动控制设备，可以安装在任何环境中，
可以根据用电器的数量和安装空间调整接触器内部的配置。

在安装时，有几点需要注意：首先，选择合适的接触器，它的型
号需要和用电器的电压相匹配，电流必须超过该用电器的负荷电流。

其次，安装空气开关，用以保护负荷不被瞬间较高的电压破坏。

最后，检查接线，确保接触器的接线顺序正确，并且不要拆卸外壳，以免发
生意外的事故。

如果出现故障，应及时将接触器拆卸，重新检查其连
接线路，更换损坏的零件，以确保电路的正常运行。
