交流接触器接线原理图

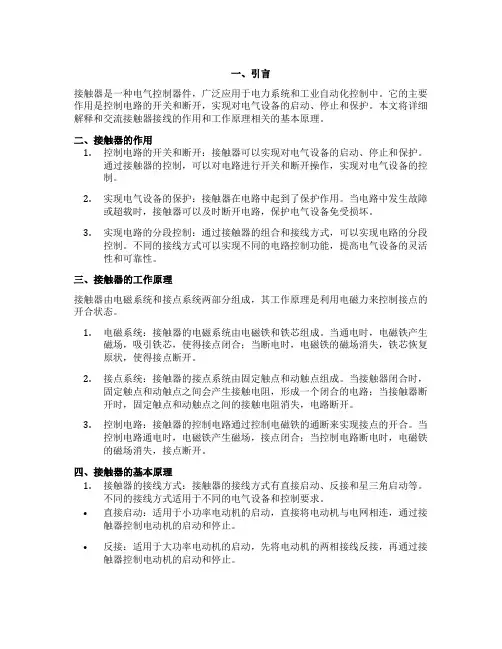

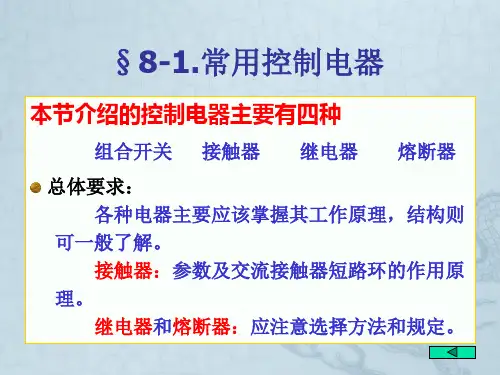

一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。

它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。

本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。

二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。

通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。

2.实现电气设备的保护：接触器在电路中起到了保护作用。

当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。

3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。

不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。

三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。

1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。

当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。

2.接点系统：接触器的接点系统由固定触点和动触点组成。

当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。

3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。

当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。

四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。

不同的接线方式适用于不同的电气设备和控制要求。

•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。

•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。

•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

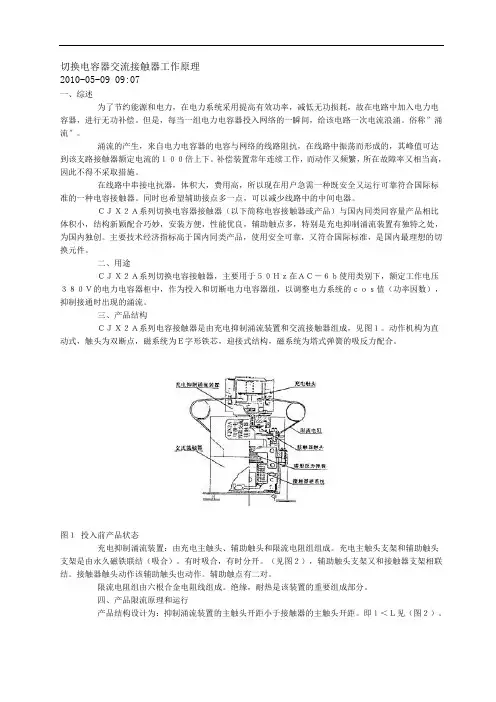

切换电容器交流接触器工作原理2010-05-09 09:07一、综述为了节约能源和电力，在电力系统采用提高有效功率，减低无功损耗，故在电路中加入电力电容器，进行无功补偿。

但是，每当一组电力电容器投入网络的一瞬间，给该电路一次电流浪涌。

俗称″涌流″。

涌流的产生，来自电力电容器的电容与网络的线路阻抗，在线路中振荡而形成的，其峰值可达到该支路接触器额定电流的１００倍上下。

补偿装置常年连续工作，而动作又频繁，所在故障率又相当高，因此不得不采取措施。

在线路中串接电抗器，体积大，费用高，所以现在用户急需一种既安全又运行可靠符合国际标准的一种电容接触器。

同时也希望辅助接点多一点，可以减少线路中的中间电器。

ＣＪＸ２Ａ系列切换电容器接触器（以下简称电容接触器或产品）与国内同类同容量产品相比体积小，结构新颖配合巧妙，安装方便，性能优良，辅助触点多，特别是充电抑制涌流装置有独特之处，为国内独创。

主要技术经济指标高于国内同类产品，使用安全可靠，又符合国际标准，是国内最理想的切换元件。

二、用途ＣＪＸ２Ａ系列切换电容接触器，主要用于５０Ｈｚ在ＡＣ－６ｂ使用类别下，额定工作电压３８０Ｖ的电力电容器柜中，作为投入和切断电力电容器组，以调整电力系统的ｃｏｓ值（功率因数），抑制接通时出现的涌流。

三、产品结构ＣＪＸ２Ａ系列电容接触器是由充电抑制涌流装置和交流接触器组成，见图１。

动作机构为直动式，触头为双断点，磁系统为Ｅ字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。

图１投入前产品状态充电抑制涌流装置：由充电主触头、辅助触头和限流电阻组组成。

充电主触头支架和辅助触头支架是由永久磁铁联结（吸合）。

有时吸合，有时分开。

（见图２），辅助触头支架又和接触器支架相联结。

接触器触头动作该辅助触头也动作。

辅助触点有二对。

限流电阻组由六根合金电阻线组成。

绝缘，耐热是该装置的重要组成部分。

四、产品限流原理和运行产品结构设计为：抑制涌流装置的主触头开距小于接触器的主触头开距。

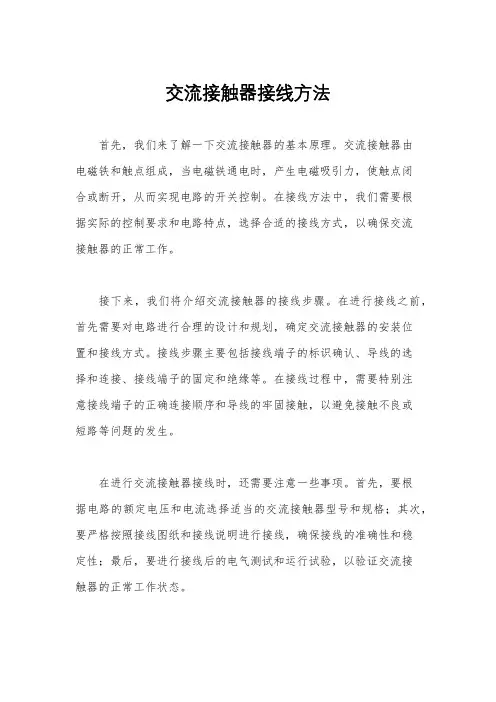

交流接触器接线方法
首先，我们来了解一下交流接触器的基本原理。

交流接触器由
电磁铁和触点组成，当电磁铁通电时，产生电磁吸引力，使触点闭
合或断开，从而实现电路的开关控制。

在接线方法中，我们需要根
据实际的控制要求和电路特点，选择合适的接线方式，以确保交流
接触器的正常工作。

接下来，我们将介绍交流接触器的接线步骤。

在进行接线之前，首先需要对电路进行合理的设计和规划，确定交流接触器的安装位
置和接线方式。

接线步骤主要包括接线端子的标识确认、导线的选
择和连接、接线端子的固定和绝缘等。

在接线过程中，需要特别注
意接线端子的正确连接顺序和导线的牢固接触，以避免接触不良或
短路等问题的发生。

在进行交流接触器接线时，还需要注意一些事项。

首先，要根
据电路的额定电压和电流选择适当的交流接触器型号和规格；其次，要严格按照接线图纸和接线说明进行接线，确保接线的准确性和稳
定性；最后，要进行接线后的电气测试和运行试验，以验证交流接
触器的正常工作状态。

总的来说，交流接触器的接线方法是工程技术人员在实际工程中经常需要面对的问题，正确的接线方法不仅可以确保交流接触器的正常运行，还可以提高电气设备的安全性和可靠性。

因此，我们在进行接线时，一定要认真对待，严格按照规范和要求进行操作，以确保工程的顺利进行和设备的正常运行。

希望本文对于交流接触器接线方法有所帮助，也希望大家在实际工程中能够根据实际情况，合理选择接线方法，确保电气设备的正常运行和生产的顺利进行。

感谢大家的阅读！。

电动机的控制（一）——接触器这里讲交流控制的电动机，其中最核心的部件就是接触器。

交流接触器的组成：1、电磁系统：包括吸引线圈、上铁芯（动铁芯）和下铁芯（静铁芯）。

2、触头系统：包括三付主触头和两个常开、两个常闭辅助触头（或多个），它和动铁芯是连在一起互相联动的。

主触头的作用是接通和切断主回路。

而辅助触头则接在控制回路中，以满足各种控制方式的要求。

3、灭弧装置：接触器在接通和切断负荷电流时，主触头会产生较大的电弧，容易烧坏触头，为了迅速切断开断时的电弧，一般容量较大的交流接触器装置有灭弧装置。

4、其他部件还有支撑各导体部分的绝缘外壳、各种弹簧、传动机构、短路环、接线柱等。

工作原理和用途：交流接触器的工作原理是：吸引线圈和静铁芯在绝缘外壳内固定不动，当线圈通电时，铁芯线圈产生电磁吸力，将动铁芯吸合。

由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运动，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用而分离，使主触头断开，切断电源。

交流接触器可以通断启动电流，但不能切断短路电流，即不能用来保护电气设备。

适用于电压为1KV及以下的电动机或其他操作频繁的电路，作为远距离操作和自动控制，使电路通路或断路。

不宜安装在有导电性灰尘、腐蚀性或爆炸性气体的场所。

几种交流接触器的外形图电动机的控制（二）——接触器交流接触器解剖图1交流接触器解剖图2原理缩略图动作过程：线圈通电→衔铁被吸合→触头闭合→电机接通电源其中左边三副触点为主触头，由于此状态为接触器已吸合，因此第四副为常开，第五副为常闭触点原理缩略图（接触器未动作时）简单的接触器控制整图电动机的控制（三）——接触器电动机控制图中关于接触器的有关符号接触器线圈接触器主触头——用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头——用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其他电力负载接触器主要技术指标：额定工作电压、电流、触点数目电动机的控制（四）——热继电器下面再讲一个电动机常用的普通保护电器：热继电器，俗称热耦工作原理：热继电器是利用电流的热效应原理来切断电路以保护电器的设备。

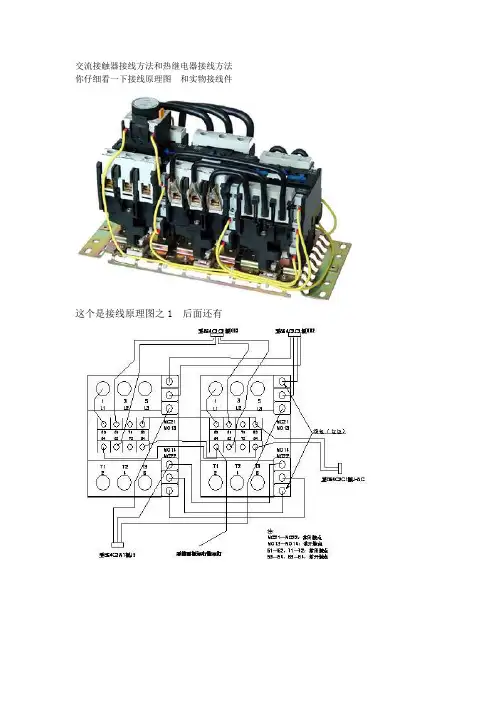

交流接触器接线方法和热继电器接线方法你仔细看一下接线原理图和实物接线件这个是接线原理图之1 后面还有回答人的补充2009-05-16 00:25交流接触器接线方法和热继电器接线方法之二谁有正泰交流接触器与热继电器接线实图接触器接在辅助触点上，热继电器也接在辅助接点上面。

如图：粉颜色的导线。

三相的交流接触器怎么接线?和脉冲继电器组合呢?正反转点动示意图交流接触器与电动机保护器的接线实图你可以参考下图；电子延时Y--△起动电路图哪里有啊凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。

属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。

线路分析如下：1、合上空气开关QF接通三相电源，2、按下启动按钮SB2，首先交流接触器KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。

KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在Y接下低压启动。

3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器KA 线圈通电吸合，KA的常闭接点断开KM3电路（互锁），KM3的常开接点吸合，通过SB2的常闭接点和KM1常开互锁接点实现自保，同时通过KM3常闭接点（互锁）使接触器KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。

完成了Y－△接压启动的任务。

4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的计算。

交流接触器的型号含义、结构示意图及对应符号说明接触器主要用于控制电动机、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在电力拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

下图所示为交流接触器的结构示意图及图形符号。

1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接电源侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。
