彩色显示器的原理与维修

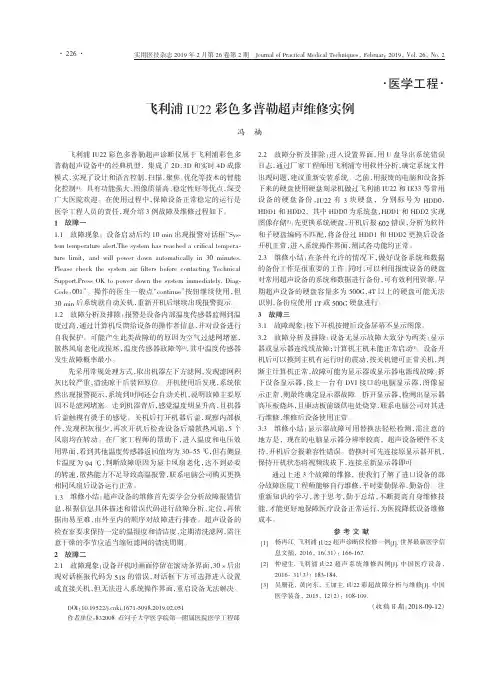

实用医技杂志2019年2月第26卷第2期Journa l of Practical Medical Techniques ，February 2019，Vol.26，No.2·医学工程·飞利浦IU22彩色多普勒超声维修实例冯楠飞利浦IU22彩色多普勒超声诊断仪属于飞利浦彩色多普勒超声设备中的经典机型，集成了2D 、3D 和实时4D 成像模式，实现了设计和语音控制、扫描、聚焦、优化等技术的智能化控制[1]。

具有功能强大、图像质量高、稳定性好等优点，深受广大医院欢迎。

在使用过程中，保障设备正常稳定的运行是医学工程人员的责任，现介绍3例故障及维修过程如下。

1故障一1.1故障现象：设备启动后约10min 出现报警对话框“Sys -tem temperature alert.The system has reached a crifical tempera -ture limit ，and will power down automatically in 30minutes.Please check the system air filters before contacting Technical Support.Press OK to power down the system immediately.Diag -Code ：001”。

操作的医生一般点“continue ”按钮继续使用，但30min 后系统就自动关机，重新开机后继续出现报警提示。

1.2故障分析及排除：报警是设备内部温度传感器监测到温度过高，通过计算机反馈给设备的操作者信息，并对设备进行自我保护。

可能产生此类故障的的原因为空气过滤网堵塞，散热风扇老化或损坏，温度传感器故障等[2]，其中温度传感器发生故障概率最小。

先采用常规处理方式，取出机器左下方滤网，发现滤网积灰比较严重，清洗晾干后装回原位。

开机使用后发现，系统依然出现报警提示，系统到时间还会自动关机，说明故障主要原因不是滤网堵塞。

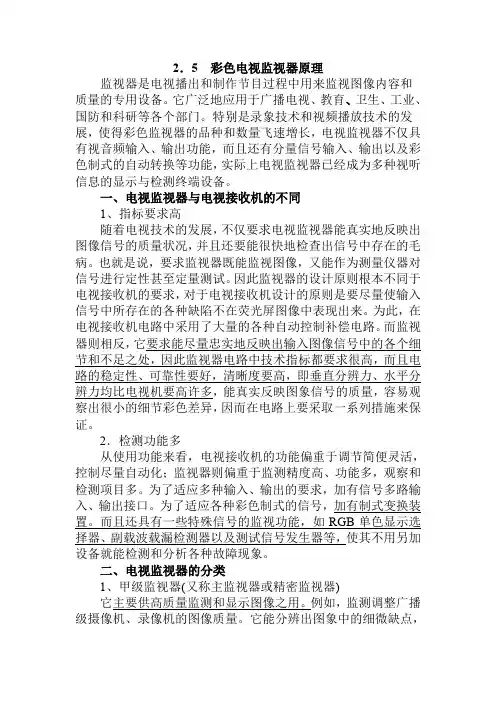

2．5 彩色电视监视器原理监视器是电视播出和制作节目过程中用来监视图像内容和质量的专用设备。

它广泛地应用于广播电视、教育、卫生、工业、国防和科研等各个部门。

特别是录象技术和视频播放技术的发展，使得彩色监视器的品种和数量飞速增长，电视监视器不仅具有视音频输入、输出功能，而且还有分量信号输入、输出以及彩色制式的自动转换等功能，实际上电视监视器已经成为多种视听信息的显示与检测终端设备。

一、电视监视器与电视接收机的不同1、指标要求高随着电视技术的发展，不仅要求电视监视器能真实地反映出图像信号的质量状况，并且还要能很快地检查出信号中存在的毛病。

也就是说，要求监视器既能监视图像，又能作为测量仪器对信号进行定性甚至定量测试。

因此监视器的设计原则根本不同于电视接收机的要求，对于电视接收机设计的原则是要尽量使输入信号中所存在的各种缺陷不在荧光屏图像中表现出来。

为此，在电视接收机电路中采用了大量的各种自动控制补偿电路。

而监视器则相反，它要求能尽量忠实地反映出输入图像信号中的各个细节和不足之处，因此监视器电路中技术指标都要求很高，而且电路的稳定性、可靠性要好，清晰度要高，即垂直分辨力、水平分辨力均比电视机要高许多，能真实反映图象信号的质量，容易观察出很小的细节彩色差异，因而在电路上要采取一系列措施来保证。

2．检测功能多从使用功能来看，电视接收机的功能偏重于调节简便灵活，控制尽量自动化；监视器则偏重于监测精度高、功能多，观察和检测项目多。

为了适应多种输入、输出的要求，加有信号多路输入、输出接口。

为了适应各种彩色制式的信号，加有制式变换装置。

而且还具有一些特殊信号的监视功能，如RGB单色显示选择器、副载波载漏检测器以及测试信号发生器等，使其不用另加设备就能检测和分析各种故障现象。

二、电视监视器的分类1、甲级监视器(又称主监视器或精密监视器)它主要供高质量监测和显示图像之用。

例如，监测调整广播级摄像机、录像机的图像质量。

它能分辨出图象中的细微缺点，如摄像机的重合误差或磁带录像机的噪声等，还要求功能齐全，可当作仪器使用。

LED显示屏工作原理及工程技术工作原理LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，自20世纪80年代后期开始,随着LED制造技术的不断完善，在国外得到了广泛的应用。

在我国改革开放之后，特别是进入90年代国民经济高速增长,对公众场合发布信息的需求日益强烈,LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。

LED显示屏经历了从单色、双色图文显示屏，到图象显示屏，一直到今天的全彩色视频显示屏的发展过程。

无论在期间的性能（提高亮度LED显示器及蓝色发光灯等）和系统的组成（计算机化的全动态显示系统）等方面都取得了长足的进步。

目前已经达到的超高亮度全彩色视频显示的水平，可以说能够满足各种应用条件的要求。

其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。

我国LED显示屏的发展可以说基本上与世界水平同步，至今已经形成了一个具有相当发展潜力的产业。

应该指出的是，我国LED产业不但在应用技术上取得了巨大的成功，而且在创新能力上有出色的表现,例如北京中庆数据设备公司研制的 ZQL9701超大规模芯片，就代表了当前LED显示屏控制电路的国际水平。

与国内LED显示屏产业的迅速发展相比，目前关于LED显示屏的图书资料显得太少,不便于设计制造人员及运用维护人员的工作,由此萌发了编写一本 LED 显示屏技术用书的想法，适逢电子科技大学出版社之邀，斗胆动笔草就本书。

书中分别就LED显示屏的概况、LED显示器件、图文显示屏、图象显示屏、视频显示屏等有关技术问题进行了叙述,以期使从事各类LED显示屏工作的读者能够从本书中得到一些有用的材料。

由于LED显示屏是多种综合应用的产品，涉及光电子学、半导体器件、数字电子电路、大规模集成电路、单片机及微机等各个方路及方法还要花较大篇幅进行介绍，容易冲淡主题。

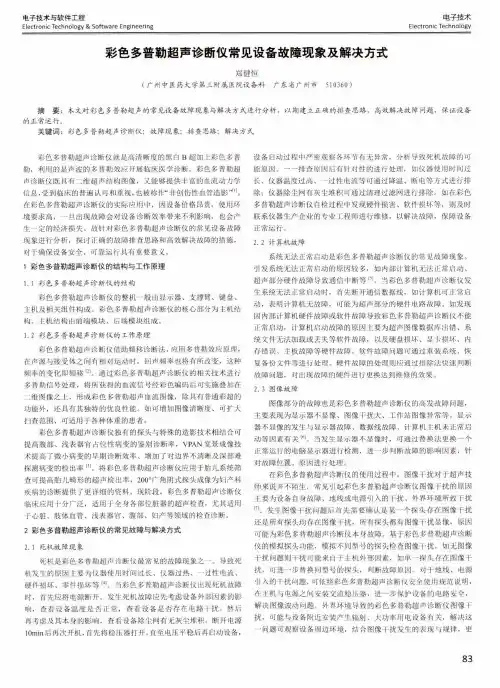

电子技术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering 彩色多普勒超声诊断仪常见设备故障现象及解决方式郑健恒（广州中医药大学第三附属医院设备科 广东省广州市510360 ）摘要：本文对彩色多普勒超声的常见设备故障现象与解决方式进行分析，以期建立正确的排查思路，高效解决故障问题，保证设备 的正常运行。

关键词：彩色多普勒超声诊断仪；故障现象；排查思路；解决方式彩色多普勒超声诊断仪就是高清晰度的黑白B 超加上彩色多普 勒，利用的是声波的多普勒效应开展临床医学诊断。

彩色多普勒超 声诊断仪既具有二维超声结构图像，又能够提供丰富的血流动力学 信息,受到临床的普遍认可和重视，也被称作“非创伤性血管造影切。

在彩色多普勒超声诊断仪的实际应用中，因设备价格昂贵，使用环 境要求高，一旦出现故障会对设备诊断效率带来不利影响，也会产 生一定的经济损失。

故针对彩色多普勒超声诊断仪的常见设备故障 现象进行分析，探讨正确的故障排查思路和高效解决故障的措施， 对于确保设备安全、可靠运行具有重要意义。

1彩色多普勒超声诊断仪的结构与工作原理1. 1彩色多普勒超声诊断仪的结构彩色多普勒超声诊断仪的整机一般由显示器、支撑臂、键盘、 主机及相关组件构成。

彩色多普勒超声诊断仪的核心部分为主机结 构。

主机结构由前端模块、后端模块组成。

1.2彩色多普勒超声诊断仪的工作原理彩色多普勒超声诊断仪借助频移诊断法，应用多普勒效应原理， 在声源与接受体之间有相对运动时，回声频率也将有所改变，这种 频率的变化即频移l2,o 通过彩色多普勒超声诊断仪的相关技术进行 多普勒信号处理，将所获得的血流信号经彩色编码后可实施叠加在 二维图像之上，形成彩色多普勒超声血流图像，除具有普通彩超的功能外，还具有其独特的优良性能。

如可增加图像清晰度、可扩大 扫查范围、可适用于各种体重的患者。

液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。

希望能对大家有所帮助，并减少不必要的弯路。

液晶显示(LiquidCrystalDisplay)简称LCD。

LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。

如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。

掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。

发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。

通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。

其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。

背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。

维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。

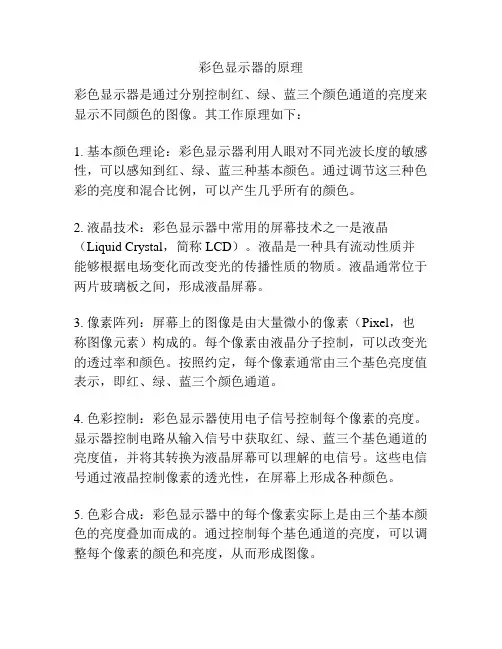

彩色显示器的原理
彩色显示器是通过分别控制红、绿、蓝三个颜色通道的亮度来显示不同颜色的图像。

其工作原理如下：
1. 基本颜色理论：彩色显示器利用人眼对不同光波长度的敏感性，可以感知到红、绿、蓝三种基本颜色。

通过调节这三种色彩的亮度和混合比例，可以产生几乎所有的颜色。

2. 液晶技术：彩色显示器中常用的屏幕技术之一是液晶（Liquid Crystal，简称LCD）。

液晶是一种具有流动性质并能够根据电场变化而改变光的传播性质的物质。

液晶通常位于两片玻璃板之间，形成液晶屏幕。

3. 像素阵列：屏幕上的图像是由大量微小的像素（Pixel，也称图像元素）构成的。

每个像素由液晶分子控制，可以改变光的透过率和颜色。

按照约定，每个像素通常由三个基色亮度值表示，即红、绿、蓝三个颜色通道。

4. 色彩控制：彩色显示器使用电子信号控制每个像素的亮度。

显示器控制电路从输入信号中获取红、绿、蓝三个基色通道的亮度值，并将其转换为液晶屏幕可以理解的电信号。

这些电信号通过液晶控制像素的透光性，在屏幕上形成各种颜色。

5. 色彩合成：彩色显示器中的每个像素实际上是由三个基本颜色的亮度叠加而成的。

通过控制每个基色通道的亮度，可以调整每个像素的颜色和亮度，从而形成图像。

需要注意的是，彩色显示器的原理可能因不同的显示技术而有所差异，如液晶显示器、有机发光二极管（OLED）显示器等。

以上原理主要适用于液晶显示器。

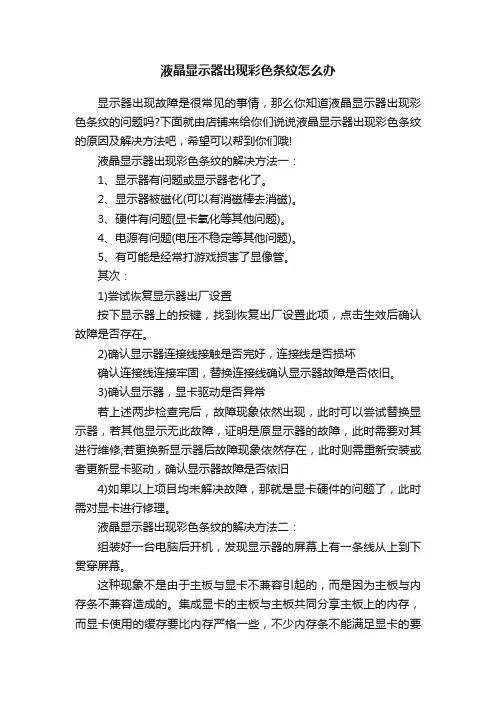

液晶显示器出现彩色条纹怎么办显示器出现故障是很常见的事情，那么你知道液晶显示器出现彩色条纹的问题吗?下面就由店铺来给你们说说液晶显示器出现彩色条纹的原因及解决方法吧，希望可以帮到你们哦!液晶显示器出现彩色条纹的解决方法一：1、显示器有问题或显示器老化了。

2、显示器被磁化(可以有消磁棒去消磁)。

3、硬件有问题(显卡氧化等其他问题)。

4、电源有问题(电压不稳定等其他问题)。

5、有可能是经常打游戏损害了显像管。

其次：1)尝试恢复显示器出厂设置按下显示器上的按键，找到恢复出厂设置此项，点击生效后确认故障是否存在。

2)确认显示器连接线接触是否完好，连接线是否损坏确认连接线连接牢固，替换连接线确认显示器故障是否依旧。

3)确认显示器，显卡驱动是否异常若上述两步检查完后，故障现象依然出现，此时可以尝试替换显示器，若其他显示无此故障，证明是原显示器的故障，此时需要对其进行维修;若更换新显示器后故障现象依然存在，此时则需重新安装或者更新显卡驱动，确认显示器故障是否依旧4)如果以上项目均未解决故障，那就是显卡硬件的问题了，此时需对显卡进行修理。

液晶显示器出现彩色条纹的解决方法二：组装好一台电脑后开机，发现显示器的屏幕上有一条线从上到下贯穿屏幕。

这种现象不是由于主板与显卡不兼容引起的，而是因为主板与内存条不兼容造成的。

集成显卡的主板与主板共同分享主板上的内存，而显卡使用的缓存要比内存严格一些，不少内存条不能满足显卡的要求，更换几种其他的内存条进行测试，就可以解决问题了。

其次：1.进入电脑屏幕分辨率设置，将分辨率调节都最高(推荐)那个数值即可。

2.设置好后，记得点击底部的确定保存，最后会提示是否保存显示设置，点击“保存更改”即可。

3.假如依然无法解决建议联系售后处理。

右击“桌面”，从弹出的菜单中选择“屏幕分辨率”项。

在弹出的窗口中就可以设置屏幕分辨率啦。

点击“高级设置”按钮。

然后在弹出的“显示器属性”窗口中，切换至“监视器”选项卡，就可以设置屏幕刷新率啦。

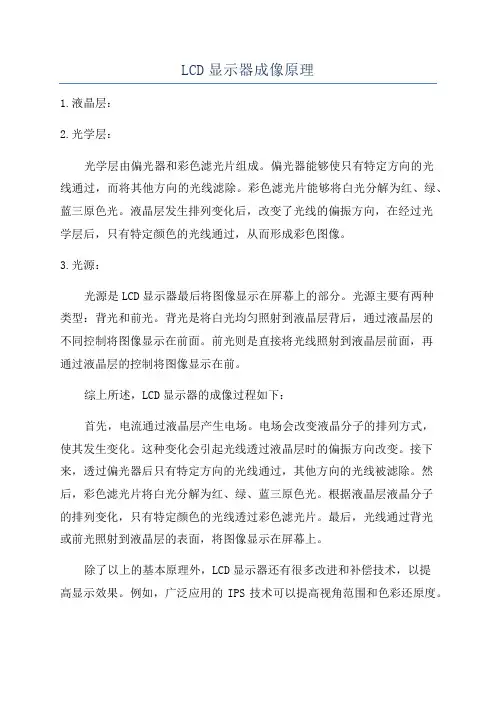

LCD显示器成像原理1.液晶层：2.光学层：光学层由偏光器和彩色滤光片组成。

偏光器能够使只有特定方向的光线通过，而将其他方向的光线滤除。

彩色滤光片能够将白光分解为红、绿、蓝三原色光。

液晶层发生排列变化后，改变了光线的偏振方向，在经过光学层后，只有特定颜色的光线通过，从而形成彩色图像。

3.光源：光源是LCD显示器最后将图像显示在屏幕上的部分。

光源主要有两种类型：背光和前光。

背光是将白光均匀照射到液晶层背后，通过液晶层的不同控制将图像显示在前面。

前光则是直接将光线照射到液晶层前面，再通过液晶层的控制将图像显示在前。

综上所述，LCD显示器的成像过程如下：首先，电流通过液晶层产生电场。

电场会改变液晶分子的排列方式，使其发生变化。

这种变化会引起光线透过液晶层时的偏振方向改变。

接下来，透过偏光器后只有特定方向的光线通过，其他方向的光线被滤除。

然后，彩色滤光片将白光分解为红、绿、蓝三原色光。

根据液晶层液晶分子的排列变化，只有特定颜色的光线透过彩色滤光片。

最后，光线通过背光或前光照射到液晶层的表面，将图像显示在屏幕上。

除了以上的基本原理外，LCD显示器还有很多改进和补偿技术，以提高显示效果。

例如，广泛应用的IPS技术可以提高视角范围和色彩还原度。

另外，LCD显示器在分辨率、刷新率和响应时间等方面也有所升级，以满足用户对高清晰度、高速度的要求。

总的来说，LCD显示器的成像原理是通过液晶层的电场控制和光学层的光线透过变化，最终将图像显示在屏幕上。

这一技术在电子设备中得到广泛应用，提供了清晰、彩色的图像显示效果。

D F M G19264-CD液晶显示器模块原理与应用手册大连东福彩色液晶显示器有限公司1. 使用范围----------------------------------------------------32. 质量保证----------------------------------------------------33. 性能特点----------------------------------------------------34. 外形图-------------------------------------------------------75. I/O接口特性-----------------------------------------------76. 质量等级---------------------------------------------------167. 可靠性---------------------------------------------------198. 生产注意事项---------------------------------------------199. 使用注意事项---------------------------------------------201、使用范围该检验标准适用于大连东福公司设计提供的标准液晶显示模块。

如果在使用中出现了异常问题或没有列明的项目，建议同最近的供应商或本公司联系。

2、质量保证如在此手册列明的正常条件下使用、储存该产品，公司将提供12个月的质量保证。

3、性能特点3-1．性能：显示方式:半透、正显STNLCD显示颜色 : 显示点: 蓝色背景: 黄绿色显示形式: 192(w)×64 (h) 全点阵输入数据 : 来自MPU的8位并行数据接口驱动路数: 1/64Duty视角: 6 点背光: LED3-2．机械性能：项目规格单位外形尺寸100.0(W)×60.0(H) ×15.0 Max.(T) Mm显示点阵数192(W) ×64(H) Dots —视域84.0(W)×31.0(H) Mm 显示图形域80.6(W)×26.84(H) Mm 点间距0.42(W)×0.42(H) Mm点尺寸0.38(W)×0.38(H) Mm重量大约 80 G3-3．极限参数：项目符号最小值最大值单位注释逻辑Vdd 2.7 5.5 V电源电压LCD 驱动 Vdd Vee8.0 16.0 V输入电压Vi 0 Vdd V 操作温度Top -20 60 ℃ 储存温度Tstg -30 70 ℃ 湿度— — 90 %RH3-4． 电气特性：3-4-1 电气参数项 目 符 号 条 件 最小值典型值 最大值 单 位逻辑 Vdd 4.5 5.05.5 电源电压LCD 驱动 Vdd–Vee8.0 10.0 13.0 高电平 Vih Vdd=5V ±5%0.7Vdd — Vdd 输入电压低电平 Vil0 — 0.3Vdd V频 率 Fflm Vdd=5V 70 75 80 Hz逻辑 Idd — — 2.8功 耗 LCD 驱动 Iee Vdd=5V Vdd–Vee=5.2VFflm=75Hz — 0.15 0.2mA Ta= -20℃φ=0°,θ=0°— 13.0 13.5Ta= 25℃φ=0°,θ=0°12.0 12.5 13.0 LCD 驱动电压 (推荐电压) Vdd–Vee Ta= 60℃φ=0°,θ=0° 11.5 12.0 —VNote: <1> 驱动路数=1/64 <2> 所有点在静态条件下3-4-2 电光特性项 目 符号温度 条件 最小值典型值最大值 单位 注释 -20℃ — 13.0 13.525℃ 12.0 12.5 13.0 LCD 驱动电压 (推荐电压) V LCD 60℃ φ=0°,θ=0°11.5 12.0 — V 1,2,5-20℃ — 1500 2000 上升时间 tr25℃ — 150 200 -20℃ — 3000 3500响应时间 衰退时间 td 25℃ φ=0°,θ=0° — 200 250Ms 1,3,5垂直 -35 — 35视 角Δφ 25℃水平 -30 — 30 deg. 1,4,5对比度 K 25℃ φ=0°,θ=0°2.0 5.0 — — 1,5,6注意：<1> φ和θ的定义<2>在此电压范围内能获得对比度大于2(k≥2)注意：<6> 对比度定义(K)正显负显非选择点的亮度(B2) 选择点的亮度(B1)3-5. LED 背光规格注释<1>: 在20℃、60%RH 时初始亮度值的一半标 准 值项目单位最小值典型值最大值条 件电源电压 V 4.8 5.0 5.2 —亮 度 cd/m 2(nit)213 355 — DC5.0 Vrms, Dark room 寿 命 Hrs 20000 注释<1> 发光颜色 — 琥珀色 DC5.0 Vrms, Dark room 操作温度 ℃-30 ~ 70— 储存温度 ℃ -40 ~ 80 —4、外形图5、I/O接口特性5-1. I/O 接口表：管脚号符号功能片选信号(低电平有效)1 /CS1片选信号(低电平有效)2 /CS23 GND接地电源电压4 VDDLCD驱动电压5 VEE6 D/ I 数据，指令控制信号：D/I=“H ”：DB0 ~DB7代表显示数据；D/L=“L ”： DB0~DB7代表指令7 R/W 读写控制信号：R/W=“H ”：开始读；R/W=“L ”：开始写 8 E 使能信号 9~16 DB0~DB7数据线 17 V+ 背光驱动电压 18 V- 背光驱动电压5-2．时序及时序图：项目 符号 条件最小值 最大值 单位 E 使能信号周期 Tc 1000 — E 高电屏保持时间 Twh 450 — E 低电屏保持时间 Twl450 — E 上升时间 Tr — 25 E 下降时间 Tf — 25R/W 建立时间 Tasu140 —R/W 保持时间 Tah10 — 数据上升时间 Tdsu 200 — 数据延时时间 Td — 320 写数据保持时间 Tdhw 20 — 读数据保持时间 TdhrVdd=5V ±5%Vss=0V Ta=25℃ 10 —ns时序图如下：(a) 写时序图(b)读时序图电源连接图5-3.5-4. 电路图解（图解如下）LCD模块需逻辑电压（Vdd）和LCD驱动电压（Vee）注释: 当信号线直接连到C－MOS电路且没有内部上拉或下拉电阻时，有必要隔离外部干扰来保护信号线。

CRT、LCD、PDP、OLED三种显示器件的工作原理及特点分析摘要显示器应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。

它的应用也非常广泛，大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在，其结构一般为圆型底座加机身，随着彩显技术的不断发展，现在出现了一些其他形状的显示器，而且越来越明细，而且它们经历了从黑白到彩色，从球面到柱面再到平面直角，直至纯平的发展。

在这段加速度前进的历程中，显示器的视觉效果在不断得到提高，色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。

目前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管）显示器、LCD（液晶）显示器、PDP（等离子）显示器、OLED（发光二极管面光源）显示器等新型的平板显示器。

本设计主要分析了CRT、LCD、PDP、OLED显示原理和特点，优缺点，和介绍了主要的生产厂家以及未来的发展趋势。

关键词：CRT LCD PDP OLED 显示原理目录绪论CRT是一种使用阴极射线管的显示器,曾是应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超越的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。

LCD 液晶显示器是，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

比CRT要好的多，但是价钱较其贵。

现在LCD已经替代CRT成为主流，价格也已经下降了很多，并已充分的普及。

PDP等离子显示板，是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

它采用等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间。

最详细的TFTLCD液晶显示器结构及原理TFT-LCD（Tin Film Transistor Liquid Crystal Display）是一种常见的液晶显示技术，广泛应用于电子设备中，包括智能手机、电视、电子游戏等。

本文将详细介绍TFT-LCD液晶显示器的结构和工作原理。

TFT-LCD液晶显示器的结构主要由下面几个部分组成：背光装置、液晶模组、控制电路和驱动芯片。

首先是背光装置，它通常由冷阴极荧光灯（CCFL）或LED背光源组成。

背光装置产生光线，并通过背面照亮整个显示面板。

接下来是液晶模组，它包含两片玻璃基板和液晶材料。

其中液晶材料由液晶分子组成，这些分子具有光学特性，可以通过外部电场的作用来调节光的透过程度。

液晶材料位于两片玻璃基板之间，其中的每个像素点由一个液晶分子和一个电极组成。

然后是控制电路，它负责接收从电源和信号源传来的信号，并将这些信号转换为控制信号来控制液晶分子。

控制电路通常由硅晶圆制成，包括存储器、时钟、逻辑电路等。

最后是驱动芯片，它与控制电路紧密结合，用于控制每个像素点的液晶分子的状态。

驱动芯片通常包括行驱动器和列驱动器，分别用于控制液晶分子的行扫描和列选择。

TFT-LCD液晶显示器的工作原理如下：1.电压施加：控制电路将电压信号发送到驱动芯片，然后驱动芯片发送适当的电压信号到液晶模组中的每个像素点。

2.电场影响：液晶分子在电场的作用下发生变化。

当电场施加到一个像素点时，液晶分子会重新排列，导致光的透过程度发生变化。

3.光的透过：背光照射在液晶模组后，根据液晶分子的排列方式，光线可以透过模组的一些区域，被观察者看到。

4.彩色显示：在一些液晶显示器中，为了显示彩色，每个像素点通常由红、绿、蓝三个亚像素组成，其中每个亚像素有一个滤光片来控制光的通道。

通过调整不同颜色亚像素的透光度，可以实现彩色显示。

总结起来，TFT-LCD液晶显示器的结构和原理主要涉及背光装置、液晶模组、控制电路和驱动芯片。

彩色电视机原理与维修彩色电视机是一种能够呈现彩色画面的电视设备，它是通过使用特殊的电子技术和原理来实现的。

下面将介绍彩色电视机的工作原理以及一些常见的维修方法。

彩色电视机的工作原理主要包括三个基本部分：图像处理部分、图像显示部分和电子扫描部分。

图像处理部分：彩色电视机接收到的信号是模拟信号，首先需要经过图像处理部分进行处理。

这一部分主要包括图像放大、彩色信号分离和颜色校正等过程。

图像放大: 接收到的模拟信号需要经过放大处理，以便能够适应彩色电视机的显示器要求。

彩色信号分离: 彩色电视机的彩色图像是通过三种基本颜色——红、绿、蓝（RGB）来表示的。

彩色信号分离的目的是将接收到的复合彩色信号分解为红、绿、蓝三个单色信号。

颜色校正: 由于各个颜色信号的强度和幅度不同，需要进行颜色校正，以确保显示出准确的颜色画面。

图像显示部分：彩色电视机的显示部分主要包括电子枪、阴极射线管（CRT）和荧光屏。

电子枪: 电子枪是产生电子束的设备，它能将来自电视信号源的电信号转化为电子，并且通过加电压使电子形成高速电子束。

阴极射线管（CRT）: CRT是电视机的显示器，它是真空的玻璃管，其中包含了一个荧光屏。

高速电子束从电子枪出发，经过加速电极后，撞击荧光屏上的磷粉，产生红、绿、蓝三原色光。

荧光屏: 荧光屏是覆盖在CRT内壁上的一种物质，它能够发出红、绿、蓝三种光。

当电子束撞击荧光屏时，就会产生可见的彩色光。

电子扫描部分：电子扫描部分主要包括水平跨程和垂直跨程两个部分。

水平跨程: 电视信号是以一定的扫描频率发送的，水平跨程的目的是确保电子束能够按照一定的水平方向扫描整个屏幕。

垂直跨程: 垂直跨程的功能是控制电子束的垂直方向上的扫描，以确保电子束能够按照一定的垂直方向扫描整个屏幕。

至于彩色电视机的维修，一些常见的问题包括：颜色失真: 这可能是由于颜色校正电路中的元件损坏或调整不当所导致的。

可以通过检查和更换有问题的元件来解决。

液晶的几种模式的工作原理1、液晶材料是液晶显示器件的主体。

无论哪一种液晶显示器都是以下述原理为基础进行工作的，即通过电场或热等外场的作用，使液晶分子从特定的初始排列状态转变为其他排列状态，随着液晶分子排列方式的改变，其表现出来的光学特性（双折射特性）发生相应改变，最终变换为明暗视觉变化。

2、现在普通的TFT有源矩阵液晶显示器采用的工作方式都是TN(Twisted Nematic)模式的常白方式（Normally White）。

TN模式的最重要特点是液晶盒的设置满足摩根条件（其具体表述为：液晶分子的扭曲螺距和其折射率各向异性的乘积远大于入射光波长的一半，即Δnd »λ/2），这样光在通过该液晶层时，其偏振面发生的旋转就与波长无关，（或者说当满足摩根条件时，不同波长的入射光经过液晶层后各自偏振面产生的旋转角度是一样的）；液晶盒中充满Np（正性向列相）液晶，液晶分子沿面排列，且分子长轴在上下玻璃基片之间连续扭曲90º，上下偏振片正交设置。

TN盒子的工作原理如下图1.1所示：在断开态，由于满足摩根条件，而且起偏器的偏振化方向与下基板表面处液晶分子指向矢平行，所以经起偏器获得的入射线偏光射入液晶层后会随着液晶分子的逐步扭曲同步旋转（这就是所谓的：旋光效应），当到达上基板时其偏振面旋转达到90º，此时其偏振方向变成与检偏器的偏振化方向平行，这样该线偏光就可以穿过检偏器而展现亮态显示（由于无电场时为白画面，所以称之为“常白方式”）。

当我们给液晶盒施加一个大于阈值Vth的电压时，Np型向列液晶分子的扭曲结构就会被破坏，变成沿电场方向倾斜排列；当外加电压达到2Vth时，除上下基板表面处分子外其它所有液晶分子都变成沿电场方向再排列，这时TN盒的90º旋光性能消失，正交偏振片之间的液晶盒失去透光作用，从而得到暗态显示。

3、当前还有STN模式，它利用的是液晶分子的双折射特性进行工作的（而上面的TN模式利用的是特殊设置的液晶分子层的旋光特性进行工作的）。

彩色显示器原理及相关技术（上） １、 显示器基本原理显示器从早期发展到现在有着许多不同的种类。

它的外型有点象电视，阴极射线管(Cathode Ray Tube)中的电子枪(Electron Gun)激发出电子光束，通过电路控制电子束的速度和偏转角，来回不断地将电子粒打在荧光屏上的荧光粉，使显示屏显示出所需颜色的图形与字符。

其实当显示器发展到SVGA标准的时候，绝大多数的彩色显示器都是可以显示所有的颜色(Unlimited Color)，只要该颜色可以用RGB调整出来都可以显示。

所谓RGB三原色，分别指红、蓝、绿这三种颜色，与印刷上所使用的CMYK四色有所不同。

荧幕上颜色的形成首先需由显示卡决定哪一个位置要显示哪一个颜色，通过信号线将某一点的颜色资料传送到显示器的控制电路中。

当控制线路决定好该点颜色的RGB 比例之后，就由阴极的RGB三支电子枪同时射出电子束到显示器表面的荧光体(Phosphor)来成色，也就是点亮特定位置的荧光体。

不过为了要正确地点亮正确位置的荧光体，所以加了一层荫罩(Mask)来限制电子流的方向，以免跑错位置。

这就是显示器成像的基本原理。

２、 显示器操作常识作为专业的显示器厂商，我们建议用户在操作使用显示器时，应注意以下几点基本常识：１） 眼睛与屏幕的最佳距离为60-70CM，屏幕的角度，最好能让眼睛自然朝下并可做向上20度、向下5度的调整，并保持坐姿的舒适自然，避免对身体和视力造成负担和伤害；２） 显示器的放置高度也以满足上述要求为宜；３） 用户如在较长时间不使用电脑时，建议定时启动屏幕保护及电源管理功能，一则可延长显示器的使用寿命，二则可以有效的节约能源；４） 在电脑的开关机时，应先开显示器后开电脑主机，关机则反之，以避免显示器开关时的尖峰电压对主机内低压元器件的损害；５） 在操作电脑时，建议在一段时间（半小时左右）后让眼睛离开屏幕，休息5分钟时间，让视觉神经得到充分的放松，避免使眼睛长时间处于紧张状态，造成伤害；６） 建议显示器的使用分辨率为：14”15”为800*600，17”为1024*768，并且刷新率设定在75Hz以上，以使字符大小适中，屏幕不闪烁，以保护眼睛；如工作在图形方式进行CAD设计等时，则可根据情况设定更高值；７） 显示器应避免放在潮湿多灰尘的环境里，同时应一段时间用干布擦拭显示器外观，防止灰尘堆积；８） 显示器屏幕更应注意不得用尖硬类物品刮擦屏幕表面，避免划伤；９） 不得用硬物敲击显示器特别是屏幕；避免显示器受到猛烈撞击。

CRT显示器的工作原理CRT就是Cathode Ray Tube(阴极射线管)的意思，要讲清CRT显示器的工作原理可能用一本书也讲不完，在这里这就简单介绍一下吧。

CRT显示器可分为两处重要部分，一部分是阴极射线管，另一部分是控制线路。

1、阴极射线管它的工作原理就是其末端的合金体受电压刺激放出带电负离子（也叫阴离子），阴离子先经过电流开关，电流开关控制着阴离子行动，如果电压在－24V至－40V之间，那么阴离子就可通过。

如果不允许阴离子通过，电流开关就会放出180V电压，使阴离子被吸到电极上而失去流动性。

当阴离子通过电流开关后，先到达一组聚焦菱镜，同时另一个电流开关加速它的速度，并保持它的行进路线。

在阴离子到达屏幕之前，CRT周围的的高压线圈会产生吸引力，用来改变阴离子的运行路线，这样就能使阴离子正确的打在CRT玻璃里面的金属隔板上。

具体原理就是指电子枪和屏幕之间放置一个金属隔板，上面有许多小洞让电子通过。

其作用是防止一个荧光点加热时传导到附近的点，从而分离显示器的色彩。

一般金属隔板分为两类，一种为圆点式、另一种为栅栏式。

圆点式是现在最为常见的，很多显示器都是使用它。

而栅栏式是较新的技术，如SONY的特丽珑显像管就是使用这种技术。

当阴离子通过金属隔板后，阴极射线管也就完成了工作。

2、控制线路在CRT显示器里各种线路十分复杂，大致可分为电源控制线路、磁力控制线路、动态控制线路等。

电源控制线路主要是通过对电流的控制，使其产生CRT所需要的高压。

并且按照需要为待机、节能、睡眠状态下的显示器提供合适的电力。

磁力控制线路主要是控制显示画面的位置。

由于CRT所产生的阴离子射线会受地磁的影响，所以显示器所产生的画面会发生略微的倾斜，磁力控制线路就是根据倾斜角度，进行相应的调整。

动态控制线路主要功能就是保证显示的速度，保持画面的稳定性。

显示器表现的是静态画面，并以连续的画面来组成动画。

为了不让整个显示过程出现偏差，人们就在阴极射线管中用多组电极线路来控制阴离子的运行路线。

彩色电视机显像管及显像其原理缤纷的电视机所带来的多彩世界，让人们对它着迷，可他的神奇魔力是怎样施展的？让科学告诉你。

在此浅谈一下电视机的灵魂部件——显像管，以及它的“魔粉”——磷光体。

首先，明确电脑的“脸”，显示器，显示器是属于电脑的I/O设备，即输入输出设备。

它可以分为CRT、LCD等多种。

①它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。

CRT 是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。

它是目前应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。

现在讨论其灵魂显像管，它是判断显示器好坏的重要标准，它也是近几年技术变革最大的环节，②按电视机配套功能分有：显像管和投射式显像管；按荧光屏显示颜色分有：黑白显像管和彩色显像管；按荧光屏大小(对角线尺寸)分有：9、12.14.17、18、20、22in；按显像管的偏转角分为70°、90°、100°、110°、114°等；按显像管屏幕表面形状分：球面圆角、平面直角。

按屏幕面矩形长高尺寸分5∶3.5∶4.16∶9；按照显像管表面平坦度的不同可分为球面管、平面直角管、柱面管、纯平管。

显示黑白图像的显像管（简称黑白管）。

黑白管的主要组成部分是玻壳、电子枪和荧光屏。

在玻壳的管颈上还装有偏转线圈。

玻壳内保持真空。

电子枪发射一个被调制的电子束，经聚焦、偏转后打到荧光屏上显示出发光的图像。

这个被调制电子束的扫描，与发送端摄像管靶面上电子束的扫描同步，①百度百科，显示器②百度百科，显像管束电流的大小和摄像管输出的电信号相对应。
