Simulink建模与仿真

simulink建模与仿真流程我们需要在Simulink中创建一个新的模型。

打开Simulink软件后，选择“File”菜单中的“New”选项，然后选择“Model”来创建一个新的模型。

接着，我们可以在模型中添加各种组件，如信号源、传感器、执行器等，以及各种数学运算、逻辑运算和控制算法等。

在建模过程中，我们需要定义模型的输入和输出。

在Simulink中，可以使用信号源模块来定义模型的输入信号，如阶跃信号、正弦信号等。

而模型的输出信号可以通过添加显示模块来实现，如示波器模块、作用域模块等。

接下来，我们需要配置模型的参数。

在Simulink中，可以通过双击组件来打开其参数设置对话框，然后根据需求进行参数配置。

例如，对于控制系统模型，我们可以设置控制器的增益、采样时间等参数。

完成模型的配置后，我们可以进行仿真运行。

在Simulink中，可以选择“Simulation”菜单中的“Run”选项来运行仿真。

在仿真过程中，Simulink会根据模型的输入和参数进行计算，并生成相应的输出结果。

我们可以通过示波器模块来实时显示模型的输出信号，以便进行结果分析和调试。

在仿真过程中，我们可以通过修改模型的参数来进行参数调优。

例如，可以改变控制器的增益值，然后重新运行仿真，观察输出结果的变化。

通过不断调整参数，我们可以优化模型的性能，使其达到设计要求。

除了单一模型的仿真，Simulink还支持多模型的联合仿真。

通过将多个模型进行连接，可以实现系统级的仿真。

例如，我们可以将控制系统模型和物理系统模型进行连接，以实现对整个控制系统的仿真。

在仿真完成后，我们可以对仿真结果进行分析和评估。

Simulink提供了丰富的分析工具，如频谱分析、时域分析和稳定性分析等。

通过对仿真结果的分析，我们可以评估模型的性能，并进行进一步的改进和优化。

Simulink建模与仿真流程包括创建模型、添加组件、定义输入输出、配置参数、运行仿真、参数调优、联合仿真和结果分析等步骤。

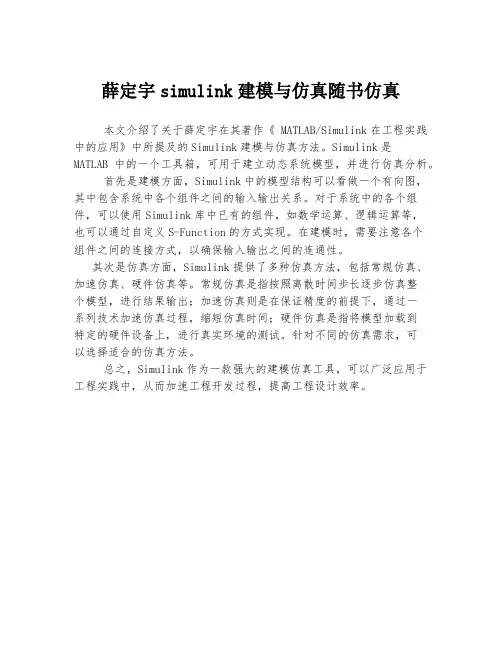

薛定宇simulink建模与仿真随书仿真
本文介绍了关于薛定宇在其著作《 MATLAB/Simulink在工程实践中的应用》中所提及的Simulink建模与仿真方法。

Simulink是MATLAB中的一个工具箱，可用于建立动态系统模型，并进行仿真分析。

首先是建模方面，Simulink中的模型结构可以看做一个有向图，其中包含系统中各个组件之间的输入输出关系。

对于系统中的各个组件，可以使用Simulink库中已有的组件，如数学运算、逻辑运算等，
也可以通过自定义S-Function的方式实现。

在建模时，需要注意各个
组件之间的连接方式，以确保输入输出之间的连通性。

其次是仿真方面，Simulink提供了多种仿真方法，包括常规仿真、加速仿真、硬件仿真等。

常规仿真是指按照离散时间步长逐步仿真整
个模型，进行结果输出；加速仿真则是在保证精度的前提下，通过一
系列技术加速仿真过程，缩短仿真时间；硬件仿真是指将模型加载到
特定的硬件设备上，进行真实环境的测试。

针对不同的仿真需求，可
以选择适合的仿真方法。

总之，Simulink作为一款强大的建模仿真工具，可以广泛应用于工程实践中，从而加速工程开发过程，提高工程设计效率。

如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具，广泛应用于各个领域的工程设计和研究中。

本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。

二、系统建模1. 模型构建在MATLAB Simulink中，可以通过拖拽模块的方式来构建系统模型。

首先，将系统的元件和子系统模块从库中拖拽到模型窗口中，然后连接这些模块，形成一个完整的系统模型。

2. 参数设置对于系统模型的各个组件，可以设置对应的参数和初始条件。

通过双击模块可以打开参数设置对话框，可以设置参数的数值、初始条件以及其他相关属性。

3. 信号连接在模型中，各个模块之间可以通过信号连接来传递信息。

在拖拽模块连接的同时，可以进行信号的名称设置，以便于后续仿真结果的分析和显示。

三、系统仿真1. 仿真参数设置在进行系统仿真之前，需要设置仿真的起止时间、步长等参数。

通过点击仿真器界面上的参数设置按钮，可以进行相关参数的设置。

2. 仿真运行在设置好仿真参数后，可以点击仿真器界面上的运行按钮来开始仿真过程。

仿真器将根据设置的参数对系统模型进行仿真计算，并输出仿真结果。

3. 仿真结果分析仿真结束后，可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。

Simulink提供了丰富的结果显示和分析工具，可以对仿真结果进行绘图、数据处理等操作，以便于对系统模型的性能进行评估。

四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法，可以通过这些算法对系统模型进行优化。

可以通过设置优化目标和参数范围，以及定义参数约束条件等，来进行参数优化计算。

2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。

通过这些工具，可以对系统模型进行控制器设计、滤波器设计等操作，以满足系统性能要求。

1. 假设从实际应用领域(力学、电学、生态或社会)中，抽象出有初始状态为0的二阶微分方程x"+0.2x'+0.4x=0.2u (t), u(t)是单位阶跃函数。

用积分器直接构造求解微分方程的模型exm1.mdl。

步骤如下：(1)改写微分方程。

把原方程改写为：x"=0.2u(t)-0.2x'-0.4x(2)利用Simulink模块库中的标准模块构作模型。

(3)仿真操作。

(4)保存在MATLAB工作空间中的数据。

u(t):阶跃信号——信号源模块库（Source）Clock:当前时间——信号源模块库（Source）Gain:常数增益——数学运算模块库（Math）Add:求和——数学运算模块库（Math）Integrator:积分——连续系统模块库（Continuous）Scope:示波器——输出模块库（Sinks）To Workspace:输出到工作空间——输出模块库（Sinks）2. 建立二阶系统222)(n n nS S S G ωςωω++=的脉冲响应模型，设ωn=10Hz ，观察当0<ζ<1、ζ=0、ζ=1及ζ>1时系统的响应。

Pulse Generator ：脉冲发生器——信号源模块库（Source ）Transfer Fun ：传递函数——连续系统模块库（Continuous ）Scope ：示波器——输出模块库（Sinks ）ζ=0.2 ζ=0ζ=1 ζ=53．皮球以15米/秒的速度从10米高的地方落下，建立显示球弹跳轨迹的模型。

Gravity：常数——信号源模块库（Source）IC Elasticity：信号的初始值——信号与系统模块库（Signal&Systems）Gain：常数增益——数学运算模块库（Math）Velocity：积分——连续系统模块库（Continuous）Position：有上下边界的有限积分——连续系统模块库（Continuous）Scope：示波器——输出模块库（Sinks）4. 利用使能原理构成一个正弦半波整流器。

课外实验 SIMULINK 建模与仿真实验 实验目的1、 掌握用SIMULINK 创建和编辑仿真模型的方法2、 掌握用SIMUINK 进行离散时间系统建模仿真的方法3、 熟悉用SIMUINK 进行连续时间系统建模仿真的方法4、 掌握SIMULINK 中子系统的创建、装帧及控制执行方法5、 掌握S 函数模块的创建和使用方法6、 熟悉用MA TLAB 指令运行SIMULINK 模型的方法实验内容1、 启动SIMULINK （使用simulink 命令），浏览Simulink Libarory Browser ，熟悉Simulink 提供的各种模块，参照下图建立仿真模型，求解以下微分方程的数值解： 2)0(',1)0(,300,cos )(sin d d d d 22==≤≤=⋅-+--y y x x e x y x x y e x y x x 实验过程中，注意练习模块的选定、复制、移动、删除、调整大小、旋转、改名、隐藏模块名、模块加阴影、模块参数设置，信号线的产生、移动、删除、分支、折曲、宽度显示、色彩、插入模块、标识，模型注释、仿真配置等。

2、 加法器是数字系统中最基本的逻辑器件，它可用于二进制的减法运算、乘法运算，BCD 码的加、减法，码组变换，数码比较等。

查阅加法器及相关资料，完成以下实验：（1）利用Simulink 中的Logical Operator 等模块建立一个全加器逻辑电路仿真模型；（2）将所设计的全加器另存为一个新文件（以防止后续操作破坏原文件），将其封装（简装）成一个子系统；（3）对简装的全加器进一步进行装帧（精装）；（4）利用精装的全加器设计一个加法器应用系统仿真模型，设计的应用模型中，尽可能用到Enabled Subsystem 、Trigged Subsystem 和Trigged and Enabled Subsystem 等条件执行子系统。

3、 自编S 函数实现全加器功能，将上一实验第（4）步设计的应用系统中的全加器用S 函数模块替换，通过实验检验S 函数模块的功能是否正确。

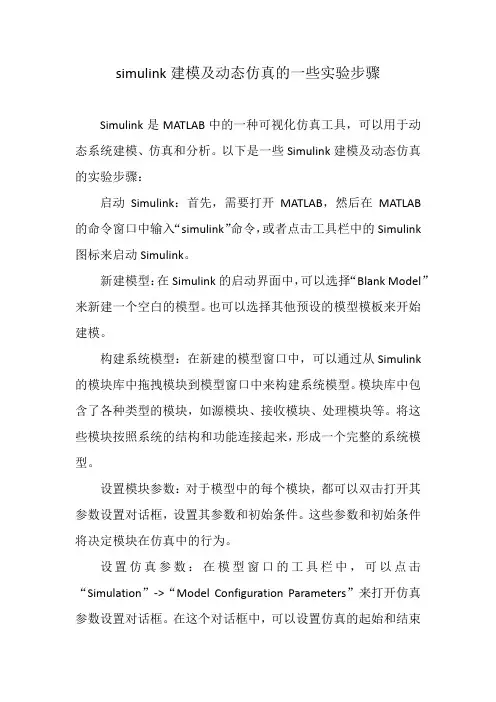

simulink建模及动态仿真的一些实验步骤Simulink是MATLAB中的一种可视化仿真工具，可以用于动态系统建模、仿真和分析。

以下是一些Simulink建模及动态仿真的实验步骤：启动Simulink：首先，需要打开MATLAB，然后在MATLAB 的命令窗口中输入“simulink”命令，或者点击工具栏中的Simulink 图标来启动Simulink。

新建模型：在Simulink的启动界面中，可以选择“Blank Model”来新建一个空白的模型。

也可以选择其他预设的模型模板来开始建模。

构建系统模型：在新建的模型窗口中，可以通过从Simulink 的模块库中拖拽模块到模型窗口中来构建系统模型。

模块库中包含了各种类型的模块，如源模块、接收模块、处理模块等。

将这些模块按照系统的结构和功能连接起来，形成一个完整的系统模型。

设置模块参数：对于模型中的每个模块，都可以双击打开其参数设置对话框，设置其参数和初始条件。

这些参数和初始条件将决定模块在仿真中的行为。

设置仿真参数：在模型窗口的工具栏中，可以点击“Simulation”->“Model Configuration Parameters”来打开仿真参数设置对话框。

在这个对话框中，可以设置仿真的起始和结束时间、仿真步长、求解器类型等参数。

开始仿真：完成以上步骤后，可以点击模型窗口工具栏中的“Run”按钮来开始仿真。

在仿真过程中，可以实时观察模型中各个模块的状态和输出。

分析结果：仿真结束后，可以使用Simulink提供的各种分析工具来分析仿真结果。

例如，可以使用示波器模块来显示仿真过程中某个模块的输出波形，也可以使用MATLAB的工作空间来查看和处理仿真数据。

以上步骤是一个基本的Simulink建模和动态仿真的过程。

在实际使用中，可能还需要根据具体的需求和系统特点进行一些额外的设置和调整。

了解MATLABSimulink进行系统建模与仿真MATLAB Simulink是一款功能强大的工具，专门用于系统建模和仿真。

它可以帮助工程师和科研人员设计复杂的系统、开展仿真分析，并支持快速原型设计和自动生成可执行代码。

本文将详细介绍MATLAB Simulink的基本概念、系统建模与仿真流程，以及其在各个领域中的应用。

第一章：MATLAB Simulink简介MATLAB Simulink是MathWorks公司开发的一款图形化建模和仿真环境。

它包含了一系列模块，可以通过简单地拖拽和连接来模拟和分析复杂的系统。

Simulink中的模块代表不同的系统组件，例如传感器、执行器、控制器等。

用户可以通过连接这些模块来构建整个系统，并通过仿真运行模型以评估系统的性能。

第二章：系统建模基础系统建模是使用Simulink进行系统设计的关键步骤。

在建模之前，需要明确系统的输入、输出和所涉及的物理量。

Simulink提供了广泛的模块库，包括数学运算、信号处理、控制等，这些模块可以方便地应用到系统中。

用户可以选择合适的模块，并通过线连接它们来形成系统结构。

此外，Simulink还支持用户自定义模块，以满足特定的需求。

第三章：MATLAB与Simulink的联合应用MATLAB和Simulink是密切相关的工具，它们可以互相配合使用。

MATLAB提供了强大的数学计算和数据分析功能，可以用于生成仿真所需的输入信号，以及分析仿真结果。

同时，Simulink也可以调用MATLAB代码，用户可以在模型中插入MATLAB函数块，以实现更复杂的计算和控制逻辑。

第四章：系统仿真与验证系统仿真是利用Simulink来验证系统设计的重要步骤。

通过设置仿真参数和初始条件，用户可以运行模型来模拟系统的行为。

仿真可以包括不同的输入场景和工况，以验证系统在不同条件下的性能和稳定性。

Simulink提供了丰富的仿真分析工具，例如波形显示器、频谱分析等，可以帮助用户分析仿真结果并进行必要的调整。

MATLABSimulink在系统建模与仿真中的应用第一章：MATLAB与Simulink简介MATLAB和Simulink是数学、工程和科学领域中广泛使用的工具。

MATLAB是一种高级技术计算语言，Simulink则是一种基于图形化建模的仿真环境。

这两种工具的结合为系统建模和仿真提供了强大的平台。

第二章：系统建模基础系统建模是一种将现实世界中的问题转化为数学模型的过程。

这个过程包括选择合适的数学工具和方法，将现实世界的元素映射到数学符号，并建立系统的关系方程。

MATLAB提供了丰富的数学函数和工具，使得系统建模变得更加简单和高效。

第三章：Simulink图形化建模Simulink提供了一种直观且易于使用的图形化界面，用户可以通过拖拽和连接各种模块来构建系统模型。

Simulink中的模块代表了不同的物理组件或处理单元，如传感器、电路、控制器等。

用户可以通过设置各个模块的参数和初始条件来建立完整的系统模型。

第四章：系统仿真与分析Simulink不仅提供了图形化建模的功能，还可以进行系统的仿真和分析。

用户可以通过Simulink内置的求解器和仿真器来模拟系统的运行过程，并获得各种关键性能指标，如系统的稳定性、响应时间等。

同时，Simulink还支持多种优化算法，可以帮助用户优化系统的设计和性能。

第五章：系统参数优化系统参数的优化是系统建模与仿真中的重要环节。

MATLAB提供了丰富的优化工具箱，用户可以通过设置参数范围和优化目标来自动寻找最优解。

Simulink与MATLAB的无缝集成使得系统建模与仿真可以更加高效地与参数优化相结合。

第六章：应用案例分析通过系统建模与仿真，MATLABSimulink在各个领域都有广泛的应用。

以汽车行业为例，通过建立电动汽车的动力系统模型，可以优化电池容量和控制策略，从而提高整车的性能和续航里程。

在航空航天领域，Simulink可以用于设计和验证飞机的控制系统，以确保其安全性和稳定性。

基于MATLABSimulink的控制系统建模与仿真实践控制系统是现代工程领域中一个至关重要的研究方向，它涉及到对系统的建模、分析和设计，以实现对系统行为的控制和调节。

MATLAB Simulink作为一款强大的工程仿真软件，在控制系统领域有着广泛的应用。

本文将介绍基于MATLAB Simulink的控制系统建模与仿真实践，包括建立系统模型、进行仿真分析以及设计控制算法等内容。

1. 控制系统建模在进行控制系统设计之前，首先需要建立系统的数学模型。

MATLAB Simulink提供了丰富的建模工具，可以方便快捷地搭建系统模型。

在建模过程中，可以利用各种传感器、执行器、控制器等组件来描述系统的结构和功能。

通过连接这些组件，并设置其参数和初始条件，可以构建出一个完整的系统模型。

2. 系统仿真分析建立好系统模型后，接下来就是进行仿真分析。

MATLABSimulink提供了强大的仿真功能，可以对系统进行各种不同条件下的仿真实验。

通过改变输入信号、调节参数值等操作，可以观察系统在不同工况下的响应情况，从而深入理解系统的动态特性和性能指标。

3. 控制算法设计在对系统进行仿真分析的基础上，可以针对系统的性能要求设计相应的控制算法。

MATLAB Simulink支持各种常见的控制算法设计方法，如PID控制、状态空间法、频域设计等。

通过在Simulink中搭建控制算法，并与系统模型进行联合仿真，可以验证算法的有效性和稳定性。

4. 系统优化与调试除了基本的控制算法设计外，MATLAB Simulink还提供了优化工具和调试功能，帮助工程师进一步改进系统性能。

通过优化算法对系统参数进行调整，可以使系统响应更加迅速、稳定；而通过调试功能可以检测和排除系统中可能存在的问题，确保系统正常运行。

5. 实例演示为了更好地说明基于MATLAB Simulink的控制系统建模与仿真实践，接下来将通过一个简单的倒立摆控制系统实例进行演示。
