Simulink工具箱

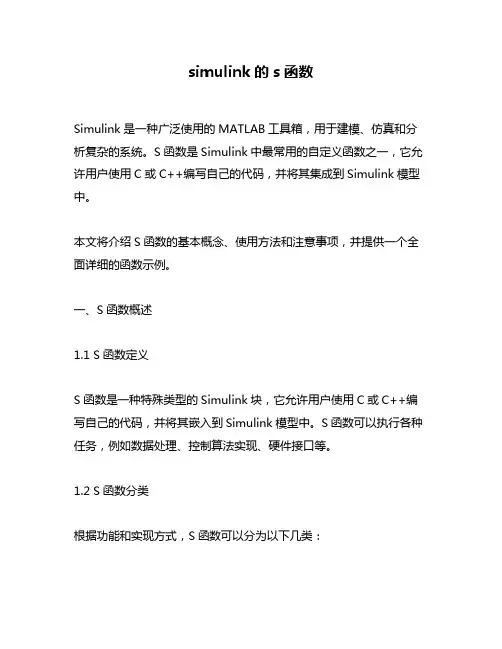

simulink的s函数Simulink是一种广泛使用的MATLAB工具箱，用于建模、仿真和分析复杂的系统。

S函数是Simulink中最常用的自定义函数之一，它允许用户使用C或C++编写自己的代码，并将其集成到Simulink模型中。

本文将介绍S函数的基本概念、使用方法和注意事项，并提供一个全面详细的函数示例。

一、S函数概述1.1 S函数定义S函数是一种特殊类型的Simulink块，它允许用户使用C或C++编写自己的代码，并将其嵌入到Simulink模型中。

S函数可以执行各种任务，例如数据处理、控制算法实现、硬件接口等。

1.2 S函数分类根据功能和实现方式，S函数可以分为以下几类：（1）输入输出型：用于处理输入信号并生成输出信号。

（2）状态存储型：用于存储状态变量，并在每个时间步骤更新状态变量。

（3）参数传递型：用于传递参数值给其他块或子系统。

（4）事件触发型：在特定条件下触发某些事件或操作。

1.3 S函数优点相对于其他类型的Simulink块，S函数具有以下优点：（1）可定制性高：用户可以根据需要编写自己的代码，实现各种功能。

（2）计算速度快：由于S函数使用C或C++编写，因此可以利用底层硬件资源，提高计算速度。

（3）适用范围广：S函数可以处理各种类型的数据和信号，并与其他Simulink块无缝集成。

二、S函数使用方法2.1 S函数创建在Simulink中创建S函数的步骤如下：（1）打开Simulink模型（2）从“Simulink库浏览器”中选择“User-Defined Fun ctions”类别（3）选择“S-Function”块并拖动到模型中2.2 S函数参数设置在创建S函数后，用户需要设置一些参数以定义其行为。

常见的参数包括：（1）输入端口数和数据类型（2）输出端口数和数据类型（3）状态变量数和数据类型（4）参数变量数和默认值2.3 S函数代码编写完成参数设置后，用户需要编写自己的代码以实现所需功能。

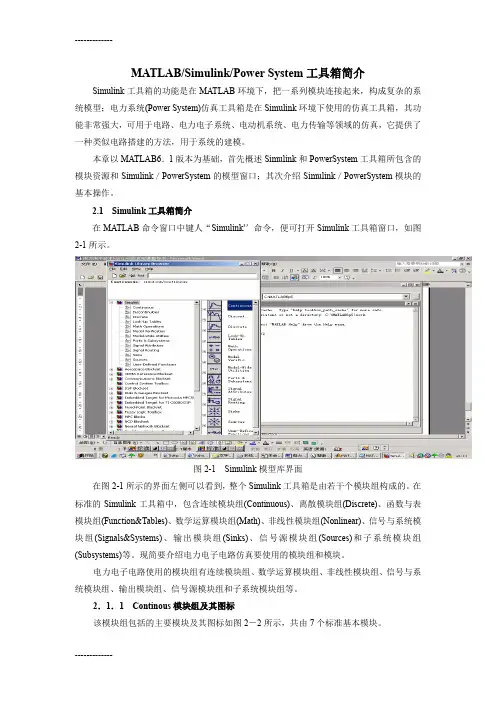

MATLAB/Simulink/Power System工具箱简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来，构成复杂的系统模型；电力系统(Power System)仿真工具箱是在Simulink环境下使用的仿真工具箱，其功能非常强大，可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法，用于系统的建模。

本章以MA TLAB6．1版本为基础，首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink／PowerSystem的模型窗口；其次介绍Simulink／PowerSystem模块的基本操作。

2.1 Simulink工具箱简介在MA TLAB命令窗口中键人“Simulink'’命令，便可打开Simulink工具箱窗口，如图2-1所示。

图2-1 Simulink模型库界面在图2-1所示的界面左侧可以看到，整个Simulink工具箱是由若干个模块组构成的。

在标准的Simulink工具箱中，包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function&Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals&Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等。

现简要介绍电力电子电路仿真要使用的模块组和模块。

电力电子电路使用的模块组有连续模块组、数学运算模块组、非线性模块组、信号与系统模块组、输出模块组、信号源模块组和子系统模块组等。

2．1．1 Continous模块组及其图标该模块组包括的主要模块及其图标如图2－2所示，共由7个标准基本模块。

图2－2 Continous模块组2．1．2 Math Operations模块组及其图标该模块组包括的主要模块及其图标如图2－3所示，共由25个标准基本模块。

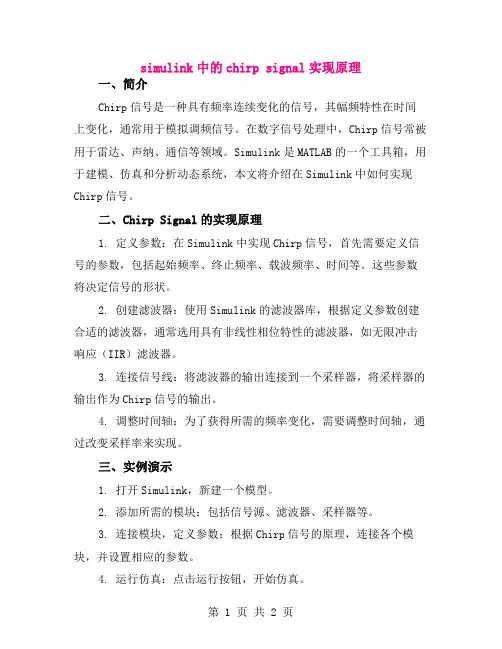

simulink中的chirp signal实现原理一、简介Chirp信号是一种具有频率连续变化的信号，其幅频特性在时间上变化，通常用于模拟调频信号。

在数字信号处理中，Chirp信号常被用于雷达、声纳、通信等领域。

Simulink是MATLAB的一个工具箱，用于建模、仿真和分析动态系统，本文将介绍在Simulink中如何实现Chirp信号。

二、Chirp Signal的实现原理1. 定义参数：在Simulink中实现Chirp信号，首先需要定义信号的参数，包括起始频率、终止频率、载波频率、时间等。

这些参数将决定信号的形状。

2. 创建滤波器：使用Simulink的滤波器库，根据定义参数创建合适的滤波器，通常选用具有非线性相位特性的滤波器，如无限冲击响应（IIR）滤波器。

3. 连接信号线：将滤波器的输出连接到一个采样器，将采样器的输出作为Chirp信号的输出。

4. 调整时间轴：为了获得所需的频率变化，需要调整时间轴，通过改变采样率来实现。

三、实例演示1. 打开Simulink，新建一个模型。

2. 添加所需的模块：包括信号源、滤波器、采样器等。

3. 连接模块，定义参数：根据Chirp信号的原理，连接各个模块，并设置相应的参数。

4. 运行仿真：点击运行按钮，开始仿真。

5. 观察结果：仿真结束后，查看Chirp信号的输出，检查其频率变化是否符合预期。

四、优化与改进为了提高Simulink中Chirp信号的精度和性能，可以采取以下优化措施：1. 使用更高精度的数据类型：在定义参数和连接模块时，使用更高精度的数据类型可以提高计算精度。

2. 优化滤波器设计：根据实际需求，可以选择合适的滤波器类型和参数，以提高信号的质量。

3. 增加采样率：在仿真过程中，可以适当增加采样率，以获得更平滑的频率变化。

4. 考虑硬件实现：如果Chirp信号需要在实际硬件上运行，需要考虑硬件的限制和要求，进行相应的优化和调整。

五、总结本文介绍了在Simulink中实现Chirp信号的原理和方法。

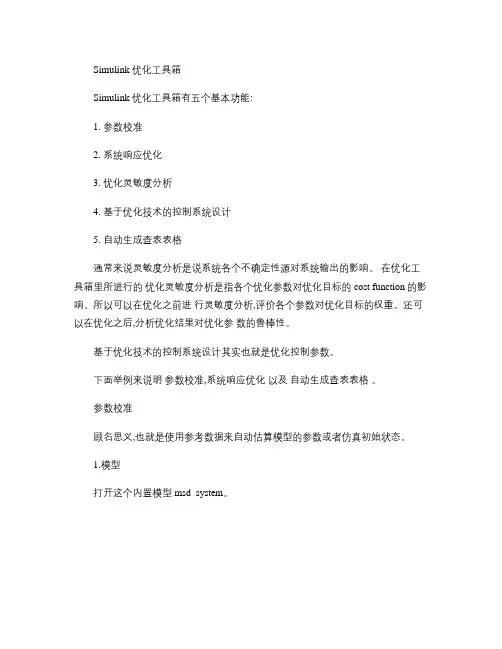

Simulink 优化工具箱Simulink 优化工具箱有五个基本功能:1. 参数校准2. 系统响应优化3. 优化灵敏度分析4. 基于优化技术的控制系统设计5. 自动生成查表表格通常来说灵敏度分析是说系统各个不确定性源对系统输出的影响。

在优化工具箱里所进行的优化灵敏度分析是指各个优化参数对优化目标的 cost function的影响。

所以可以在优化之前进行灵敏度分析,评价各个参数对优化目标的权重。

还可以在优化之后,分析优化结果对优化参数的鲁棒性。

基于优化技术的控制系统设计其实也就是优化控制参数。

下面举例来说明参数校准,系统响应优化以及自动生成查表表格。

参数校准顾名思义,也就是使用参考数据来自动估算模型的参数或者仿真初始状态。

1.模型打开这个内置模型 msd_system。

示波器 Positions 里显示三路信号:当前仿真信号 pos ,第一次实验结果 exp1,第二次实验结果 exp2。

这里的 m,b,k 是保存在模型的 workspace(注意不是 base workspace,而是 model workspace。

2.初步估算我们现在来利用实验结果来自动估算 m,k,b 的值。

双击模型左下角的橘红色模块,打开预先配置好的参数估算页面。

点击视图标签页调整为左右布局,如下图,同时显示两次的实验结果。

点击红圈内的图标,把当前的仿真结果也同时显示在两张图上,如下图。

点击 Select Parameters,看到已选中的估算的参数及其初始值:点击 Select Experiments,选择同时使用这两组已经导进来的实验数据进行参数估算(如何导入实验数据参见后面的自动生成查表表格案例 :Cost Function,可以看到还可以选择绝对值误差。

More Option菜单页,还可以选择优化算法以及使用并行运算加快估算过程。

点击绿色的按钮开始自动估算,会自动跳出这两张图:参数估算结果:估算效果:从前面的步骤应该能“猜”到这里的原因:模型仿真的初始值设定为 -0.1,而我们两次实验数据的初始位置均不是 -0.1。

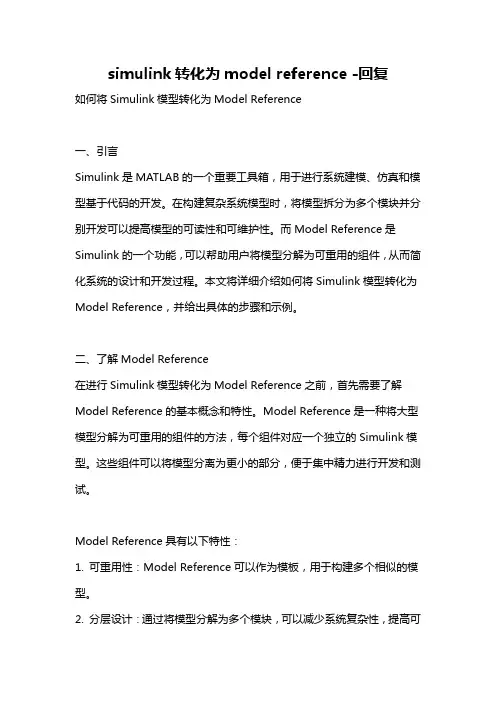

simulink转化为model reference -回复如何将Simulink模型转化为Model Reference一、引言Simulink是MATLAB的一个重要工具箱，用于进行系统建模、仿真和模型基于代码的开发。

在构建复杂系统模型时，将模型拆分为多个模块并分别开发可以提高模型的可读性和可维护性。

而Model Reference是Simulink的一个功能，可以帮助用户将模型分解为可重用的组件，从而简化系统的设计和开发过程。

本文将详细介绍如何将Simulink模型转化为Model Reference，并给出具体的步骤和示例。

二、了解Model Reference在进行Simulink模型转化为Model Reference之前，首先需要了解Model Reference的基本概念和特性。

Model Reference是一种将大型模型分解为可重用的组件的方法，每个组件对应一个独立的Simulink模型。

这些组件可以将模型分离为更小的部分，便于集中精力进行开发和测试。

Model Reference具有以下特性：1. 可重用性：Model Reference可以作为模板，用于构建多个相似的模型。

2. 分层设计：通过将模型分解为多个模块，可以减少系统复杂性，提高可维护性。

3. 代码生成：Model Reference可以方便地生成可独立运行的代码，用于实际的部署和测试。

4. 仿真效率：Model Reference允许并行仿真，从而提高仿真效率。

三、将Simulink模型转化为Model Reference的步骤接下来，将介绍如何将Simulink模型转化为Model Reference的具体步骤。

步骤一：准备工作在将Simulink模型转化为Model Reference之前，需要完成一些准备工作：1. 组织好模型结构：确保模型的层次结构清晰，并且各个模块之间有良好的接口定义。

2. 确保模型可以正常运行：在进行模型转化之前，必须确保模型可以顺利运行，并且输出结果正确。

MATLAB/Simulink/Power System工具箱简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来，构成复杂的系统模型；电力系统(Power System)仿真工具箱是在Simulink环境下使用的仿真工具箱，其功能非常强大，可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法，用于系统的建模。

本章以MA TLAB6．1版本为基础，首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink／PowerSystem的模型窗口；其次介绍Simulink／PowerSystem模块的基本操作。

2.1 Simulink工具箱简介在MA TLAB命令窗口中键人“Simulink'’命令，便可打开Simulink工具箱窗口，如图2-1所示。

图2-1 Simulink模型库界面在图2-1所示的界面左侧可以看到，整个Simulink工具箱是由若干个模块组构成的。

在标准的Simulink工具箱中，包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function&Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals&Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等。

现简要介绍电力电子电路仿真要使用的模块组和模块。

电力电子电路使用的模块组有连续模块组、数学运算模块组、非线性模块组、信号与系统模块组、输出模块组、信号源模块组和子系统模块组等。

2．1．1 Continous模块组及其图标该模块组包括的主要模块及其图标如图2－2所示，共由7个标准基本模块。

图2－2 Continous模块组2．1．2 Math Operations模块组及其图标该模块组包括的主要模块及其图标如图2－3所示，共由25个标准基本模块。

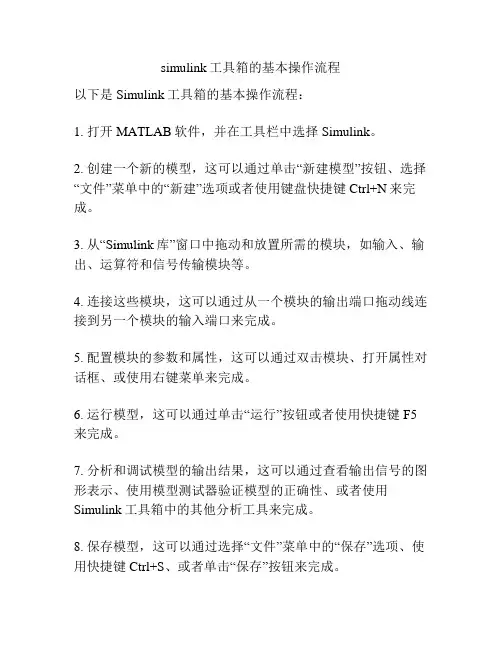

simulink工具箱的基本操作流程
以下是Simulink工具箱的基本操作流程：
1. 打开MATLAB软件，并在工具栏中选择Simulink。

2. 创建一个新的模型，这可以通过单击“新建模型”按钮、选择“文件”菜单中的“新建”选项或者使用键盘快捷键Ctrl+N来完成。

3. 从“Simulink库”窗口中拖动和放置所需的模块，如输入、输出、运算符和信号传输模块等。

4. 连接这些模块，这可以通过从一个模块的输出端口拖动线连接到另一个模块的输入端口来完成。

5. 配置模块的参数和属性，这可以通过双击模块、打开属性对话框、或使用右键菜单来完成。

6. 运行模型，这可以通过单击“运行”按钮或者使用快捷键F5来完成。

7. 分析和调试模型的输出结果，这可以通过查看输出信号的图形表示、使用模型测试器验证模型的正确性、或者使用Simulink工具箱中的其他分析工具来完成。

8. 保存模型，这可以通过选择“文件”菜单中的“保存”选项、使用快捷键Ctrl+S、或者单击“保存”按钮来完成。

9. 导出模型，这可以通过选择“文件”菜单中的“导出”选项、使用右键菜单或者使用Simulink工具箱中的其他导出工具来完成。

以上是Simulink工具箱的基本操作流程，用户可以根据实际需求进行相应的操作和设置。

示波器的使用和数据保存1.示波器的参数" Number of axes" 项用于设定示波器的Y 轴数量，即示波器的输入信号端口的个数，其预设值为"1" ，也就是说该示波器可以用来观察一路信号，将其设为"2" ，则可以同时观察两路信号，并且示波器的图标也自动变为有两个输入端口，依次类推，这样一个示波器可以同时观察多路信号。

"Time range" (时间范围) ，用于设定示波器时间轴的最大值，这一般可以选自动(auto) ，这样X 轴就自动以系统仿真参数设置中的起始和终止时间作为示披器的时间显示范围。

第三项用于选择标签的贴放位置。

第四项用于选择数据取样方式，其中Decimation 方式是当右边栏设为"3" 时，则每3 个数据取一个，设为"5" 时，则是5 中取1 ，设的数字越大显示的波形就越粗糙，但是数据存储的空间可以减少。

一般该项保持预置值"1" ，这样输入的数据都显示，画出的波形较光滑漂亮。

如果取样方式选Sample time 采样方式，则其右栏里输入的是采样的时间间隔，这时将按采样间隔提取数据显示。

该页中还有一项"Floating scope" 选择，如果在它左方的小框中点击选中，则该示波器成为浮动的示波器，即没有输入接口，但可以接收其他模块发送来的数据。

示波器设置的第二页是数据页，这里有两项选择。

第一项是数据点数，预置值是5000 ，即可以显示5000个数据，若超过5000 个数据，则删掉前面的保留后面的。

也可以不选该项，这样所有数据都显示，在计算量大时对内存的要求高一些。

如果选中了数据页的第二项"Save data to workspace" ，即将数据放到工作间去，则仿真的结果可以保存起来，并可以用MATLAB 的绘图命令来处理，也可以用其他绘图软件画出更漂亮的图形。

simulink中的linear analysis tool1. 引言1.1 概述在现代系统工程中，线性系统分析是非常重要的一项技术。

它能够帮助工程师们深入研究和理解系统的特性、动态行为以及应对外部激励的能力。

然而，传统的手算方法已经无法满足复杂系统的精确分析需求。

为了解决这一问题，MathWorks 公司推出了一个基于图形化模型设计环境Simulink 的软件工具- Linear Analysis Tool。

1.2 文章结构本文将围绕Linear Analysis Tool展开详细论述。

首先，我们将介绍Simulink 简介，以便读者对其有个初步了解。

随后，我们将专注于Linear Analysis Tool 的概述，包括其设计目标和主要功能等。

接下来，则会详细阐述该工具在线性系统分析中的应用和实际用途。

1.3 目的本文旨在向读者们展示Linear Analysis Tool作为Simulink中强大而实用的功能模块，并通过详细描述其使用步骤和技巧来帮助读者更好地掌握该工具。

文章将从整体上解释工具背后使用的线性系统分析方法，并且通过说明该工具如何协助用户完成各种分析任务，从而揭示出其在系统设计和优化中的潜力。

最后，我们将总结Linear Analysis Tool的优势和应用价值，并对未来发展方向提出一些建议和展望。

这篇文章旨在为读者们提供关于Simulink中Linear Analysis Tool的全面理解和使用指南，以便能够更好地运用这一工具进行线性系统分析与模型验证。

2. 正文:2.1 Simulink简介Simulink是一种仿真和建模工具，用于通过建立模型来进行系统级设计和分析。

它是MATLAB的一个重要扩展工具包，并提供了图形化界面，使得用户可以通过拖放模块、连线和参数调整等操作来构建动态系统模型。

2.2 Linear Analysis Tool概述Linear Analysis Tool是Simulink中的一个功能强大的工具，用于线性系统的频率域分析、稳定性和性能评估。

实验一：MATLAB语言平台与SIMULINK工具箱一、实验目的：1．学习了解MATLAB语言环境；2．练习MATLAB命令；4．掌握SIMULINK工具箱的应用。

二、实验要求：1．实验内容（1）学习了解MATLAB语言环境；（2）练习MATLAB命令的基本操作；（3）掌握SIMULINK仿真环境的使用方法;(4) 掌握线性系统仿真常用基本模块的用法2．要求按照实验文档的要求与步骤完成实验，撰写实验报告。

三、实验基本知识：1.熟悉MATLAB环境：MATLAB桌面和命令窗口、命令历史窗口、帮助信息浏览器、工作空间浏览器、文件和搜索路径浏览器。

2.掌握MATLAB常用命令3.了解SIMULINK模块库中各子模块基本功能四、实验内容：1.学习使用help命令，例如在命令窗口输入help eye，然后根据帮助说明，学习使用指令eye（其它不会用的指令，依照此方法类推）help eyeEYE Identity matrix.EYE(N) is the N-by-N identity matrix.EYE(M,N) or EYE([M,N]) is an M-by-N matrix with 1's onthe diagonal and zeros elsewhere.EYE(SIZE(A)) is the same size as A.EYE with no arguments is the scalar 1.EYE(M,N,CLASSNAME) or EYE([M,N],CLASSNAME) is an M-by-N matrix with 1'sof class CLASSNAME on the diagonal and zeros elsewhere.Example:x = eye(2,3,'int8');See also speye, ones, zeros, rand, randn.Reference page in Help browserdoc eyeA=eye(3)A=1 0 00 1 00 0 12．任意创建3个变量，分别为数值、矩阵、字符串,保存到mydat.mat文件，再把my_data.mat文件中的变量读取到MatLab工作空间内；查找已创建变量的信息，删除变量；学习使用clc、clear，观察command window、command history和workspace等窗口的变化结果。

simulink解微分方程Simulink是一种常用的基于数学模型的仿真工具，它能够方便地解微分方程。

本篇文章将就如何使用Simulink解微分方程进行分步骤的阐述。

第一步：建立模型在Simulink中，首先需要建立模型。

打开Matlab软件，在命令窗口输入命令simulink即可进入Simulink工作界面。

然后，在工具栏上找到“New”按钮，选择“Model”新建一个模型，名称可根据自己的需求起。

第二步：添加微分方程在Simulink工作界面上，从左侧库浏览器中选择数学运算库，找到并拖动“Derivative”这个方块到建立的模型中。

然后，在你的系统中加入微分方程。

假设你的微分方程为：y'' + 3y' + 2y = 5sin(2t)，其中y(0) = 1，y'(0) = 0则在Simulink中，根据上面拖进来的微分器，你可以设置以下示例模型：在此模型中，“x”表示自变量t，“F”表示右侧的常函数5sin(2t)，“y_out”输出表示y的解，其中“1”代表初值y(0) = 1，“2”代表初值y'(0) = 0。

第三步：设置参数接下来，需要为模型设置参数。

双击建立的微分器之后，在“Derivative”对话框中，你需要将其“Parameters”选项中的“Gains”设置成2，并在“Initial Conditions”中将它们设置为y(0) = 1，y'(0) = 0。

最后保存设置。

第四步：运行模型现在，你已经完成了模型的建立和参数的设置，就开始运行模型。

点击Simulink工具箱中的“运行”按钮，在工具栏菜单中选中“Simulation”和“Start”来运行模型。

Simulink将会求出模型中的微分方程的解，并在y_out输出端口输出运算结果。

第五步：输出结果在模型运行完毕后，我们需要在Simulink中输出结果。

点击工具栏菜单“Display”中的“Scope”即可将结果以波形图的形式进行展示。
