带传动的类型与特点.

第18章 带 传 动第一节 带传动的主要类型和特点带传动是应用比较广泛的一种机械传动，一般是由主动带轮、从动带轮和张紧在两轮上的传动带所组成。

由于带被张紧，使带与带轮接触面间产生正压力。

当主动轮转动时，靠带与带轮接触面间的摩擦力带动从动轮一起转动，并传递一定的运动和动力。

一、带传动的主要类型传动带按工作原理的不同可分为摩擦型传动带和啮合型传动带。

摩擦型传动带按带的横截面形状，可分为平带、Ｖ带和特殊截面带。

同步齿形带，属于啮合型传动带，带的工作面制有横向齿，与有相应齿的带轮作啮合传动，传动比较准确，具有链传动的优点，但制造和安装要求较高。

如拖拉机、坦克等的履带。

在一般机械传动中，应用最为广泛的是Ｖ带传动。

Ｖ带的横截面呈等腰梯形，传动时，以两侧为工作面，但Ｖ带与轮槽槽底不接触。

在同样的张紧力下，Ｖ带传动较平带传动能产生更大的摩擦力，这是Ｖ带传动性能上的最大优点。

Ｖ带有普通Ｖ带、窄Ｖ带、接头Ｖ带等近十种。

其中普通Ｖ带 应用最为广泛。

常见Ｖ带的横剖面结构由包布、顶胶、抗拉体、底 胶等部分组成，按抗拉体结构可分为绳芯Ｖ带和帘布芯Ｖ带两种。

帘布芯Ｖ带，制造方便，抗拉强度好；绳芯Ｖ带柔韧性好，抗弯强 度高，适用于转速较高，载荷不大和带轮直径较小的场合。

当带垂直底边弯曲时，在带中保持原长度不变的任一条周线称为节线，由全部节线构成的面称为节面。

如材力中学的中性层与中性轴。

带的节面宽度称为节宽（p b ），当带垂直底边弯曲时，该宽度保持不变。

楔角为40°、相对高度（带的高度与节宽之比）约为0.7的Ｖ带称为普通Ｖ带。

普通Ｖ带按截面尺寸分为Ｙ、Ｚ、Ａ、Ｂ、Ｃ、Ｄ、Ｅ七种型号，其截面尺寸和长度都已标准化。

目前，窄Ｖ带在国内也有了较为广泛的应用，特别在中型和重型设备中有取代普通Ｖ带的趋势。

窄Ｖ带采用涤纶等高强度合成纤维绳作抗拉体，相对高度9.0b h p。

与普通V 带相比,当高度相同时,窄V 带的宽度约缩小31,而承载能力可提高1.5～2.5倍。

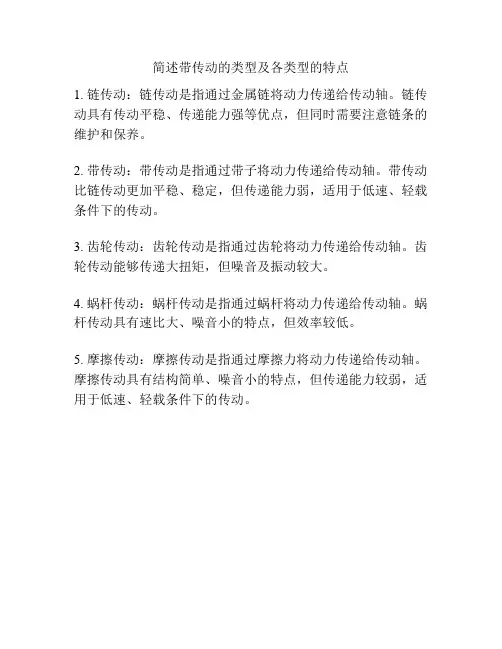

简述带传动的类型及各类型的特点
1. 链传动：链传动是指通过金属链将动力传递给传动轴。

链传动具有传动平稳、传递能力强等优点，但同时需要注意链条的维护和保养。

2. 带传动：带传动是指通过带子将动力传递给传动轴。

带传动比链传动更加平稳、稳定，但传递能力弱，适用于低速、轻载条件下的传动。

3. 齿轮传动：齿轮传动是指通过齿轮将动力传递给传动轴。

齿轮传动能够传递大扭矩，但噪音及振动较大。

4. 蜗杆传动：蜗杆传动是指通过蜗杆将动力传递给传动轴。

蜗杆传动具有速比大、噪音小的特点，但效率较低。

5. 摩擦传动：摩擦传动是指通过摩擦力将动力传递给传动轴。

摩擦传动具有结构简单、噪音小的特点，但传递能力较弱，适用于低速、轻载条件下的传动。

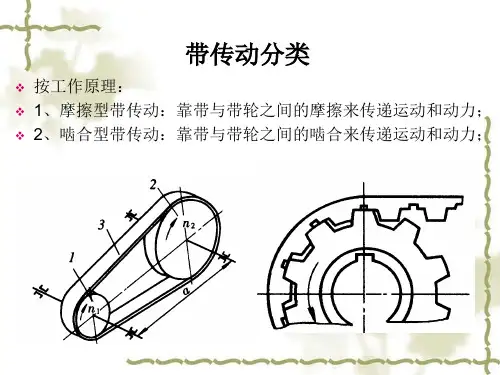

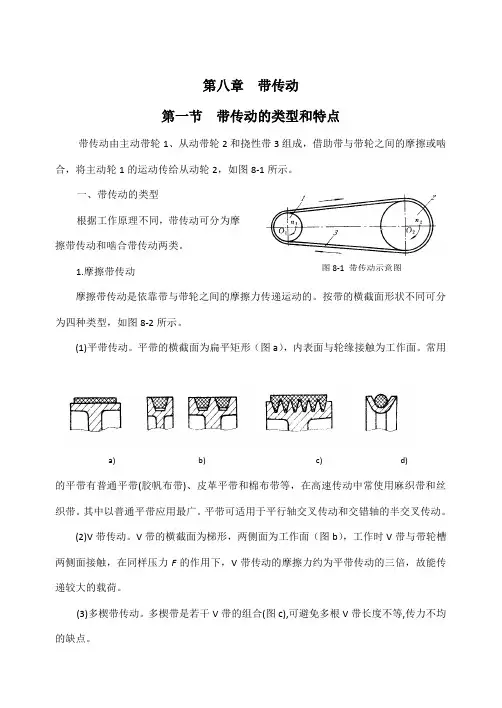

第八章 带传动第一节 带传动的类型和特点带传动由主动带轮1、从动带轮2和挠性带3组成，借助带与带轮之间的摩擦或啮合，将主动轮1的运动传给从动轮2，如图8-1所示。

一、带传动的类型根据工作原理不同，带传动可分为摩擦带传动和啮合带传动两类。

1.摩擦带传动摩擦带传动是依靠带与带轮之间的摩擦力传递运动的。

按带的横截面形状不同可分为四种类型，如图8-2所示。

(1)平带传动。

平带的横截面为扁平矩形（图a ），内表面与轮缘接触为工作面。

常用的平带有普通平带(胶帆布带)、皮革平带和棉布带等，在高速传动中常使用麻织带和丝织带。

其中以普通平带应用最广。

平带可适用于平行轴交叉传动和交错轴的半交叉传动。

(2)V 带传动。

V 带的横截面为梯形，两侧面为工作面（图b ），工作时V 带与带轮槽两侧面接触，在同样压力F 的作用下，V 带传动的摩擦力约为平带传动的三倍，故能传递较大的载荷。

(3)多楔带传动。

多楔带是若干V 带的组合(图c),可避免多根V 带长度不等,传力不均的缺点。

图8-1 带传动示意图a) b) c) d)(4)圆形带传动。

横截面为圆形(图d), 常用皮革或棉绳制成, 只用于小功率传动。

2.啮合带传动啮合带传动依靠带轮上的齿与带上的齿或孔啮合传递运动。

啮合带传动有两种类型，如图8-3所示。

(1)同步带传动。

利用带的齿与带轮上的齿相啮合传递运动和动力，带与带轮间为啮合传动没有相对滑动，可保持主、从动轮线速度同步（图a）。

(2)齿孔带传动。

带上的孔与轮上的齿相啮合，同样可避免带与带轮之间的相对滑动，使主、从动轮保持同步运动（图b）。

二、带传动的特点摩擦带传动具有以下特点：(1)结构简单，适宜用于两轴中心距较大的场合。

(2)胶带富有弹性，能缓冲吸振，传动平稳无噪声。

(3)过载时可产生打滑、能防止薄弱零件的损坏，起安全保护作用。

但不能保持准确的传动比。

(4)传动带需张紧在带轮上，对轴和轴承的压力较大。

(5)外廓尺寸大,传动效率低(一般~。

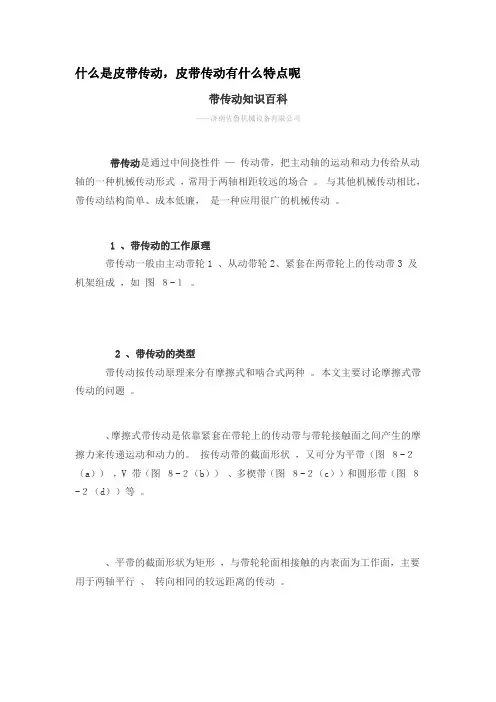

什么是皮带传动，皮带传动有什么特点呢带传动知识百科——济南佐鲁机械设备有限公司带传动是通过中间挠性件—传动带，把主动轴的运动和动力传给从动轴的一种机械传动形式，常用于两轴相距较远的场合。

与其他机械传动相比，带传动结构简单、成本低廉，是一种应用很广的机械传动。

1 、带传动的工作原理带传动一般由主动带轮1 、从动带轮2、紧套在两带轮上的传动带3 及机架组成，如图８-１。

2 、带传动的类型带传动按传动原理来分有摩擦式和啮合式两种。

本文主要讨论摩擦式带传动的问题。

、摩擦式带传动是依靠紧套在带轮上的传动带与带轮接触面之间产生的摩擦力来传递运动和动力的。

按传动带的截面形状，又可分为平带（图８-２（a）），V 带（图８-２（b））、多楔带（图８-２（c））和圆形带（图８-２（d））等。

、平带的截面形状为矩形，与带轮轮面相接触的内表面为工作面，主要用于两轴平行、转向相同的较远距离的传动。

、 V 带的截面形状为梯形，与轮槽相接触的两侧面为工作面。

带轮的轮槽也是梯形，根据楔面的受力分析可知，在相同张紧力和相同摩擦系数的条件下，V 带产生的摩擦力要比平带的摩擦力大，所以 V 带传动能力强，结构更紧凑，在机械传动中应用最广泛。

V 带按其宽度和高度相对尺寸的不同，又分为普通 V 带、窄 V 带、宽 V 带、汽车 V 带、齿形 V 带、大楔角 V 带等多种类型。

目前，普通 V 带应用最广。

、多楔带相当于平带与多根 V 带的组合，兼有两者的优点，多用于结构要求紧凑的大功率传动中。

、圆形带的截面形状为圆形，仅用于如缝纫机、仪器等低速、小功率的传动。

、啮合式带传动是靠传动带与带轮上的齿相互啮合来传递运动和动力的，比较典型的图８-３所示的同步带传动。

同步带除保持了摩擦带传动的优点外，还具有传递功率大，传动比准确等优点，多用于要求传动平稳、传动精度较高的场合，如录音机、食品搅拌机、数控机床、纺织机械等。

同步带的截面为矩形，带的内环表面成齿形。

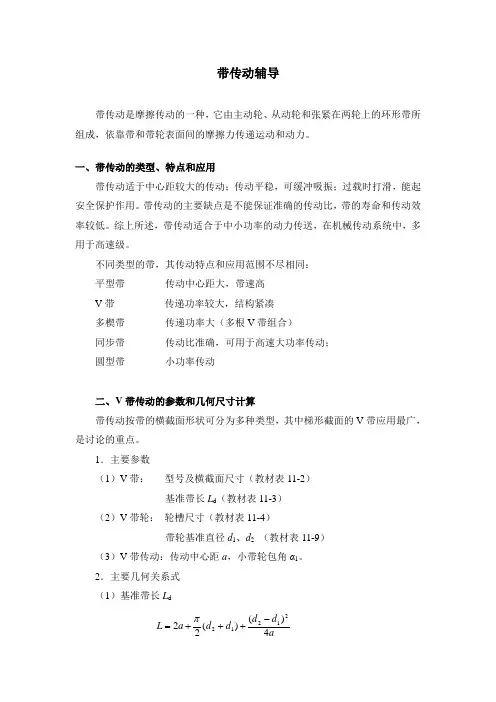

带传动辅导带传动是摩擦传动的一种，它由主动轮、从动轮和张紧在两轮上的环形带所组成，依靠带和带轮表面间的摩擦力传递运动和动力。

一、带传动的类型、特点和应用带传动适于中心距较大的传动；传动平稳，可缓冲吸振；过载时打滑，能起安全保护作用。

带传动的主要缺点是不能保证准确的传动比，带的寿命和传动效率较低。

综上所述，带传动适合于中小功率的动力传送，在机械传动系统中，多用于高速级。

不同类型的带，其传动特点和应用范围不尽相同：平型带 传动中心距大，带速高V 带 传递功率较大，结构紧凑多楔带 传递功率大（多根V 带组合）同步带 传动比准确，可用于高速大功率传动；圆型带 小功率传动二、V 带传动的参数和几何尺寸计算带传动按带的横截面形状可分为多种类型，其中梯形截面的V 带应用最广，是讨论的重点。

1．主要参数（1）V 带： 型号及横截面尺寸（教材表11-2）基准带长L d （教材表11-3）（2）V 带轮： 轮槽尺寸（教材表11-4）带轮基准直径d 1、d 2 （教材表11-9）（3）V 带传动：传动中心距a ，小带轮包角α1。

2．主要几何关系式（1）基准带长L da d d d d a L 4)()(2221212-+++=π计算出带长L 后，应参照教材表11-3所列出的基准长度系列圆整计算结果，使之符合标准基准带长L d 。

（2）小带轮包角α1︒︒⨯--=3.57180121ad d α 二、带传动的工作情况分析1．带传动的受力分析带传动靠传动带与带轮之间的摩擦力传递动力。

在正常工作时，此摩擦力的总合与有效圆周力F 相等。

当带和带轮之间所能产生的最大摩擦力F f 不能满足传动所需要的有效圆周力F 时，带和带轮之间将发生打滑。

带传动中力的基本关系式为F =F 1－F 2F 1+F 2=2F 0αv f e F F =21（将要打滑时成立，F f =F ） 由以上三式可推出最大摩擦力的公式1120+-=ααv v f f f e e F F 此式说明，最大摩擦力F f 与带传动的初拉力F 0成正比，同时还与包角α和摩擦系数ƒv 有关。

带传动基础知识介绍：带传动的工作原理：.以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动或动力。

带传动的分类及优缺点：带传动的分类：按其传动原理不同可分为：摩擦型和啮合型两大类，摩擦型过载可以打滑但传动比不准确，啮合型可保证同步传动比。

以传动的原理来分：摩擦带传动，啮合带传动。

按用途分类：传动带，输送带； 按带的截面形状来分：平带，V 带，同步带。

胶帆布平带编织带棉纶片复合高速环形胶带 窄V 带普通V 带 联组V 带汽车V 带齿形V 带多楔带大楔角V 带双面V 带圆形带 宽V 带V 带平带 摩擦传动分类 梯形齿同步带 圆弧同步齿形带 同步齿形带 啮合传动分类图： 带传动的类型（根据形状划分的）带传动优点：1）有过载保护作用(过载打滑可起到保护作用) 2）有缓冲吸振作用 3）运行平稳无噪音 4）适于远距离传动,传动最大距离为15m ）制造、安装精度要求不高 带传动的缺点：1）有弹性滑动使传动比i 不恒定 2）张紧力较大（与啮合传动相比）轴上压力较大 3）结构尺寸较大、不紧凑 4）打滑，使带寿命较短 5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。

主要失效形式：1.带在带轮上打滑，不能传递动能。

2.带由于疲劳产生脱层、撕裂和拉断。

3.带的工作表面产生磨损。

带传动的应用：带传动应用于两轴平行，并且主动轮、从动轮平行的场合。

带传动的应用范围较为广泛，其工作速度一般为5m/s-25m/s, 使用高速环形胶带时可达60m/s ；使用锦纶片复合平带时，可达80m/s 。

胶帆布平带传递功率小于500Kw ，普通V 带传递功率小于700kW 。

带传动因具有许多的的优点，它广泛应用于各种中低精度的传动领域。

运动简图如图所示：电机输送带V 带减速器 联轴器图：带传动运动简图带和带轮平带和V 带平带。

胶帆布平带抗拉强度较大，耐湿性好，价廉，开边式教柔软。

在平带中应用最多。

此外编织带曲挠性好，传递功率小，易松弛。

带传动的特点及应用场合带传动是一种机械传动机构，通常由带子（如皮带、链条、齿形带等）和驱动轮、被动轮以及张紧轮组成。

带传动通过带子的弯曲摩擦来传递动力，常用于机械设计中。

下面将详细介绍带传动的特点及应用场合。

带传动的特点如下：1. 传动平稳：带传动的传动过程中没有齿轮啮合或链条跳动等不稳定因素，因此传动平稳可靠。

2. 缓冲震动：带子在传动过程中具有一定的弹性，能够缓冲一部分冲击力和振动，降低机械传动过程中的噪音和震动。

3. 传动效率高：带传动的传动效率一般可以达到95%以上，高于传统的齿轮传动。

4. 装配和维护方便：相比于齿轮传动和链条传动，带传动具有结构简单、零部件精简的特点，因此装配和维护较为方便。

5. 自动对中性好：带传动在传动过程中具有自动对中功能，即使在轴之间出现微小偏差也能够自动对中，不会造成额外的摩擦和磨损。

6. 运行平稳：带传动的动平衡较好，减少了由于重心不平衡而产生的振动，运行更加平稳。

带传动在机械设计中具有广泛的应用场合，包括但不限于以下几个方面：1. 汽车工业：带传动广泛应用于汽车的发动机、空调压缩机、发电机等部件中。

带传动具有减震、减噪、提高传动效率等特点，能够满足汽车高速运动和复杂工况的要求。

2. 工程机械：工程机械常常需要进行大扭矩的传动，带传动在这方面表现良好。

例如挖掘机、装载机、推土机等机械设备，其传动系统中常采用带传动。

3. 制造业：带传动在制造业生产线中应用广泛，例如输送带、包装机械、物流设备等。

带传动具有平稳、可靠的传动特点，能够满足工业生产线高速运转的需求。

4. 农业机械：农业机械中常用到的一些设备，如拖拉机、收割机等，其传动系统多采用带传动。

带传动在农田块面积大、土壤湿滑的情况下仍能可靠运行，并且维护方便。

5. 动力输送：带传动广泛应用于动力输送领域，如电动机、风力发电机、泵等。

带传动能够将动力从驱动轴传递到被动轴，完成能源的传输。

总之，带传动具有传动平稳、缓冲震动、传动效率高、装配和维护方便等特点，广泛应用于汽车工业、工程机械、制造业、农业机械、动力输送等领域。

什么是皮带传动，皮带传动有什么特点呢？带传动知识百科——济南佐鲁机械设备有限公司带传动是通过中间挠性件—传动带，把主动轴的运动和动力传给从动轴的一种机械传动形式，常用于两轴相距较远的场合。

与其他机械传动相比，带传动结构简单、成本低廉，是一种应用很广的机械传动。

1 、带传动的工作原理带传动一般由主动带轮1 、从动带轮2、紧套在两带轮上的传动带3 及机架组成，如图８-１。

2 、带传动的类型带传动按传动原理来分有摩擦式和啮合式两种。

本文主要讨论摩擦式带传动的问题。

2.1、摩擦式带传动是依靠紧套在带轮上的传动带与带轮接触面之间产生的摩擦力来传递运动和动力的。

按传动带的截面形状，又可分为平带（图８-２（a）），V 带（图８-２（b））、多楔带（图８-２（c））和圆形带（图８-２（d））等。

2.1.1、平带的截面形状为矩形，与带轮轮面相接触的内表面为工作面，主要用于两轴平行、转向相同的较远距离的传动。

2.1.2、 V 带的截面形状为梯形，与轮槽相接触的两侧面为工作面。

带轮的轮槽也是梯形，根据楔面的受力分析可知，在相同张紧力和相同摩擦系数的条件下，V 带产生的摩擦力要比平带的摩擦力大，所以 V 带传动能力强，结构更紧凑，在机械传动中应用最广泛。

V 带按其宽度和高度相对尺寸的不同，又分为普通 V 带、窄 V 带、宽 V 带、汽车 V 带、齿形 V 带、大楔角 V 带等多种类型。

目前，普通 V 带应用最广。

2.1.3、多楔带相当于平带与多根 V 带的组合，兼有两者的优点，多用于结构要求紧凑的大功率传动中。

2.1.4、圆形带的截面形状为圆形，仅用于如缝纫机、仪器等低速、小功率的传动。

2.2、啮合式带传动是靠传动带与带轮上的齿相互啮合来传递运动和动力的，比较典型的图８-３所示的同步带传动。

同步带除保持了摩擦带传动的优点外，还具有传递功率大，传动比准确等优点，多用于要求传动平稳、传动精度较高的场合，如录音机、食品搅拌机、数控机床、纺织机械等。

任务⼆认识带传动机械基础复习提纲————带传动带传动是由主动轮，从动轮和传动带所组成，靠带与带轮间的摩擦⼒来传递运动和动⼒。

⼀、带传动的特点和类型1．带传动的特点(1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，⽆噪声。

但因带传动存在滑动现象，所以不能保证恒定的传动⽐。

(2)传动带与带轮是通过摩擦⼒传递运动和动⼒的。

因此过载时，传动带在轮缘上会打滑，从⽽可以避免其它零件的损坏，起到安全保护的作⽤。

但传动效率较低，带的使⽤寿命短；轴、轴承承受的压⼒较⼤。

(3)适宜⽤在两轴中⼼距较⼤的场合，但外廓尺⼨较⼤。

⑷结构简单，制造、安装、维护⽅便，成本低。

但不适⽤于⾼温、有易燃易爆物质的场合。

2．带传动的类型带传动可分为平型带传动、V带传动、圆形带传动和同步带传动等。

⼆、V带的构造和标准1．V带的构造它由包布层、伸张层、强⼒层和压缩层四个部分组成。

包布层多由胶帆布制成，它是三⾓带的保护层。

伸张层和压缩层主要由橡胶组成，当胶带在带轮上弯曲时可分别伸张和压缩。

强⼒层由⼏层棉帘布或⼀层线绳制成，⽤来承受基本的拉⼒。

2．V带的标准三⾓胶带是标准件，由专业⼯⼚⽣产。

按截⾯尺⼨的⼤⼩，三⾓胶带分为O、A、B、C、D、E、F七种型号。

线绳结构的三⾓胶带⽬前只⽣产O、A、B、C四种型号。

三⾓带的内周长度称公称长度。

三⾓带中性层的长度称节线长度。

三、滑动分析1、弹性滑动由传动带的弹性变形⽽引起的滑动称为弹性滑动。

弹性滑动在带传动中是不可避免的。

因此带传动不能保证有准确的传动⽐。

2、打滑当传动所需要的圆周⼒⼤于极限摩擦⼒时，传动带将在带轮轮缘上产⽣显著的相对滑动，这种现象称为打滑。

打滑时，传动带的速度迅速下降，使传动失效。

带传动正常⼯作时是不允许打滑的。

同步带的标记：420 L 050同步带轮的标记30 L 075⼀、V带轮的结构1、材料: 铸铁,常⽤HT150、HT200。

转速⾼时：⽤铸钢、钢的焊接结构低速、⼩功率时：⽤铝合⾦、塑料。

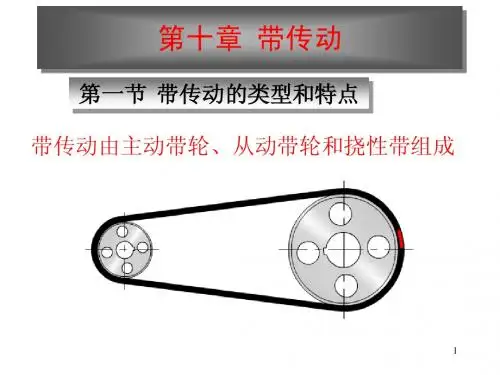

第一节 带传动的类型和特点带传动由主动带轮1、从动带轮2和挠性带3组成，借助带与带轮之间的摩擦或啮合，将主动轮1的运动传给从动轮2，如图8-1所示。

一、带传动的类型根据工作原理不同，带传动可分为摩擦带传动和啮合带传动两类。

1.摩擦带传动 摩擦带传动是依靠带与带轮之间的摩擦力传递运动的。

按带的横截面形状不同可分为四种类型，如图8-2所示。

(1)平带传动。

平带的横截面为扁平矩形（图a ），内表面与轮缘接触为工作面。

常用的平带有普通平带(胶帆布带)、皮革平带和棉布带等，在高速传动中常使用麻织带和丝织带。

其中以普通平带应用最广。

平带可适用于平行轴交叉传动和交错轴的半交叉传动。

(2)V 带传动。

V 带的横截面为梯形，两侧面为工作面（图b ），工作时V 带与带轮槽两侧面接触，在同样压力F 的作用下，V 带传动的摩擦力约为平带传动的三倍，故能传递较大的载荷。

(3)多楔带传动。

多楔带是若干V 带的组合(图c),可避免多根V 带长度不等,传力不均的缺点。

(4)圆形带传动。

横截面为圆形(图d), 常用皮革或棉绳制成, 只用于小功率传动。

2.啮合带传动啮合带传动依靠带轮上的齿与带上的齿或孔啮合传递运动。

啮合带传动有两种类型，如图8-3所示。

(1)同步带传动。

利用带的齿与带轮上的齿相啮合传递运动和动力，带与带轮间为啮合传动没有相对滑动，可保持主、从动轮线速度同步（图a ）。

(2)齿孔带传动。

带上的孔与轮上的齿相啮合，同样可避免带与带轮之间的相对滑动，使主、从动轮保持同步运动（图b ）。

二、带传动的特点摩擦带传动具有以下特点：(1)结构简单，适宜用于两轴中心距较大的场合。

(2)胶带富有弹性，能缓冲吸振，传动平稳无噪声。

图8-1 带传动示意图a) b) c) d)图8-2 带传动的类型(3)过载时可产生打滑、能防止薄弱零件的损坏，起安全保护作用。

但不能保持准确的传动比。

(4)传动带需张紧在带轮上，对轴和轴承的压力较大。
