第18章 带 传 动第一节 带传动的主要类型和特点带传动是应用比较广泛的一种机械传动，一般是由主动带轮、从动带轮和张紧在两轮上的传动带所组成。
由于带被张紧，使带与带轮接触面间产生正压力。
当主动轮转动时，靠带与带轮接触面间的摩擦力带动从动轮一起转动，并传递一定的运动和动力。
一、带传动的主要类型传动带按工作原理的不同可分为摩擦型传动带和啮合型传动带。
摩擦型传动带按带的横截面形状，可分为平带、Ｖ带和特殊截面带。
同步齿形带，属于啮合型传动带，带的工作面制有横向齿，与有相应齿的带轮作啮合传动，传动比较准确，具有链传动的优点，但制造和安装要求较高。
如拖拉机、坦克等的履带。
在一般机械传动中，应用最为广泛的是Ｖ带传动。
Ｖ带的横截面呈等腰梯形，传动时，以两侧为工作面，但Ｖ带与轮槽槽底不接触。
在同样的张紧力下，Ｖ带传动较平带传动能产生更大的摩擦力，这是Ｖ带传动性能上的最大优点。
Ｖ带有普通Ｖ带、窄Ｖ带、接头Ｖ带等近十种。
其中普通Ｖ带 应用最为广泛。
常见Ｖ带的横剖面结构由包布、顶胶、抗拉体、底 胶等部分组成，按抗拉体结构可分为绳芯Ｖ带和帘布芯Ｖ带两种。
帘布芯Ｖ带，制造方便，抗拉强度好；绳芯Ｖ带柔韧性好，抗弯强 度高，适用于转速较高，载荷不大和带轮直径较小的场合。
当带垂直底边弯曲时，在带中保持原长度不变的任一条周线称为节线，由全部节线构成的面称为节面。
如材力中学的中性层与中性轴。
带的节面宽度称为节宽（p b ），当带垂直底边弯曲时，该宽度保持不变。
楔角为40°、相对高度（带的高度与节宽之比）约为0.7的Ｖ带称为普通Ｖ带。
普通Ｖ带按截面尺寸分为Ｙ、Ｚ、Ａ、Ｂ、Ｃ、Ｄ、Ｅ七种型号，其截面尺寸和长度都已标准化。
目前，窄Ｖ带在国内也有了较为广泛的应用，特别在中型和重型设备中有取代普通Ｖ带的趋势。
窄Ｖ带采用涤纶等高强度合成纤维绳作抗拉体，相对高度9.0b h p。
与普通V 带相比,当高度相同时,窄V 带的宽度约缩小31,而承载能力可提高1.5～2.5倍。
简述带传动的类型及各类型的特点
1. 链传动：链传动是指通过金属链将动力传递给传动轴。
链传动具有传动平稳、传递能力强等优点，但同时需要注意链条的维护和保养。
2. 带传动：带传动是指通过带子将动力传递给传动轴。
带传动比链传动更加平稳、稳定，但传递能力弱，适用于低速、轻载条件下的传动。
3. 齿轮传动：齿轮传动是指通过齿轮将动力传递给传动轴。
齿轮传动能够传递大扭矩，但噪音及振动较大。
4. 蜗杆传动：蜗杆传动是指通过蜗杆将动力传递给传动轴。
蜗杆传动具有速比大、噪音小的特点，但效率较低。
5. 摩擦传动：摩擦传动是指通过摩擦力将动力传递给传动轴。
摩擦传动具有结构简单、噪音小的特点，但传递能力较弱，适用于低速、轻载条件下的传动。
第八章 带传动第一节 带传动的类型和特点带传动由主动带轮1、从动带轮2和挠性带3组成，借助带与带轮之间的摩擦或啮合，将主动轮1的运动传给从动轮2，如图8-1所示。
一、带传动的类型根据工作原理不同，带传动可分为摩擦带传动和啮合带传动两类。
1.摩擦带传动摩擦带传动是依靠带与带轮之间的摩擦力传递运动的。
按带的横截面形状不同可分为四种类型，如图8-2所示。
(1)平带传动。
平带的横截面为扁平矩形（图a ），内表面与轮缘接触为工作面。
常用的平带有普通平带(胶帆布带)、皮革平带和棉布带等，在高速传动中常使用麻织带和丝织带。
其中以普通平带应用最广。
平带可适用于平行轴交叉传动和交错轴的半交叉传动。
(2)V 带传动。
V 带的横截面为梯形，两侧面为工作面（图b ），工作时V 带与带轮槽两侧面接触，在同样压力F 的作用下，V 带传动的摩擦力约为平带传动的三倍，故能传递较大的载荷。
(3)多楔带传动。
多楔带是若干V 带的组合(图c),可避免多根V 带长度不等,传力不均的缺点。
图8-1 带传动示意图a) b) c) d)(4)圆形带传动。
横截面为圆形(图d), 常用皮革或棉绳制成, 只用于小功率传动。
2.啮合带传动啮合带传动依靠带轮上的齿与带上的齿或孔啮合传递运动。
啮合带传动有两种类型，如图8-3所示。
(1)同步带传动。
利用带的齿与带轮上的齿相啮合传递运动和动力，带与带轮间为啮合传动没有相对滑动，可保持主、从动轮线速度同步（图a）。
(2)齿孔带传动。
带上的孔与轮上的齿相啮合，同样可避免带与带轮之间的相对滑动，使主、从动轮保持同步运动（图b）。
二、带传动的特点摩擦带传动具有以下特点：(1)结构简单，适宜用于两轴中心距较大的场合。
(2)胶带富有弹性，能缓冲吸振，传动平稳无噪声。
(3)过载时可产生打滑、能防止薄弱零件的损坏，起安全保护作用。
但不能保持准确的传动比。
(4)传动带需张紧在带轮上，对轴和轴承的压力较大。
(5)外廓尺寸大,传动效率低(一般~。

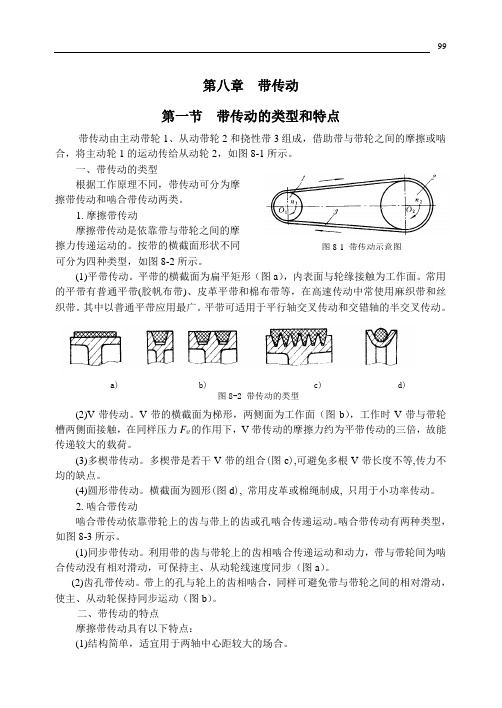

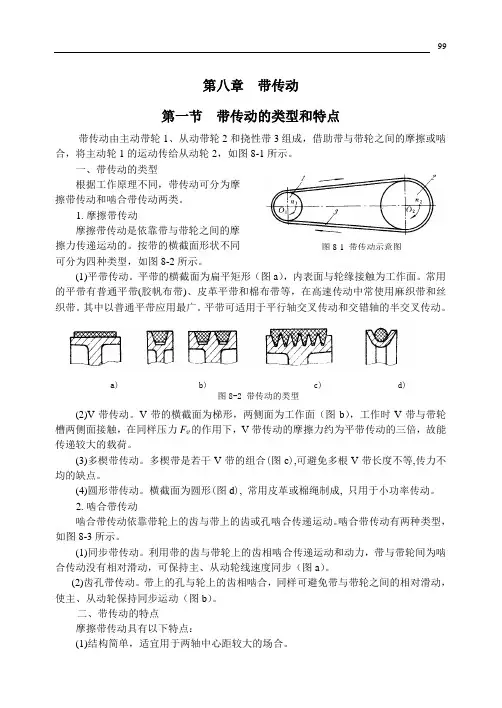

99第八章 带传动第一节 带传动的类型和特点带传动由主动带轮1、从动带轮2和挠性带3组成，借助带与带轮之间的摩擦或啮合，将主动轮1的运动传给从动轮2，如图8-1所示。
一、带传动的类型根据工作原理不同，带传动可分为摩擦带传动和啮合带传动两类。
1.摩擦带传动 摩擦带传动是依靠带与带轮之间的摩擦力传递运动的。
按带的横截面形状不同可分为四种类型，如图8-2所示。
(1)平带传动。
平带的横截面为扁平矩形（图a ），内表面与轮缘接触为工作面。
常用的平带有普通平带(胶帆布带)、皮革平带和棉布带等，在高速传动中常使用麻织带和丝织带。
其中以普通平带应用最广。
平带可适用于平行轴交叉传动和交错轴的半交叉传动。
(2)V 带传动。
V 带的横截面为梯形，两侧面为工作面（图b ），工作时V 带与带轮槽两侧面接触，在同样压力F Q 的作用下，V 带传动的摩擦力约为平带传动的三倍，故能传递较大的载荷。
(3)多楔带传动。
多楔带是若干V 带的组合(图c ),可避免多根V 带长度不等,传力不均的缺点。
(4)圆形带传动。
横截面为圆形(图d ), 常用皮革或棉绳制成, 只用于小功率传动。
2.啮合带传动啮合带传动依靠带轮上的齿与带上的齿或孔啮合传递运动。
啮合带传动有两种类型，如图8-3所示。
(1)同步带传动。
利用带的齿与带轮上的齿相啮合传递运动和动力，带与带轮间为啮合传动没有相对滑动，可保持主、从动轮线速度同步（图a ）。
(2)齿孔带传动。
带上的孔与轮上的齿相啮合，同样可避免带与带轮之间的相对滑动，使主、从动轮保持同步运动（图b ）。
二、带传动的特点摩擦带传动具有以下特点：(1)结构简单，适宜用于两轴中心距较大的场合。
图8-1 带传动示意图a) b) c) d)图8-2 带传动的类型100(2)胶带富有弹性，能缓冲吸振，传动平稳无噪声。
(3)过载时可产生打滑、能防止薄弱零件的损坏，起安全保护作用。
但不能保持准确的传动比。
(4)传动带需张紧在带轮上，对轴和轴承的压力较大。

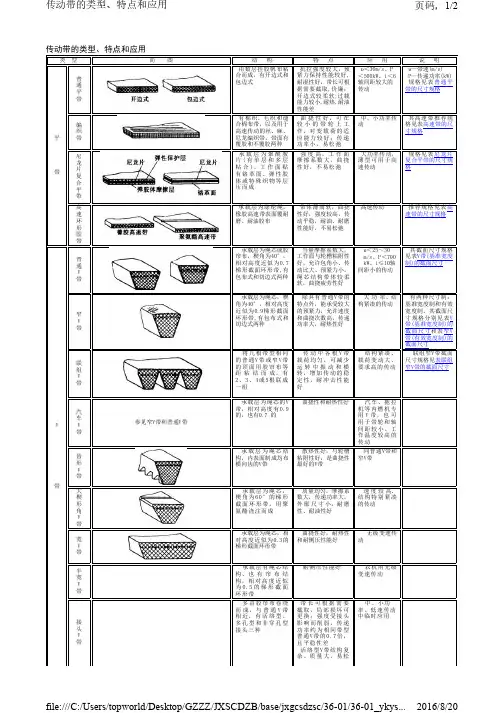

带传动辅导带传动是摩擦传动的一种，它由主动轮、从动轮和张紧在两轮上的环形带所组成，依靠带和带轮表面间的摩擦力传递运动和动力。
一、带传动的类型、特点和应用带传动适于中心距较大的传动；传动平稳，可缓冲吸振；过载时打滑，能起安全保护作用。
带传动的主要缺点是不能保证准确的传动比，带的寿命和传动效率较低。
综上所述，带传动适合于中小功率的动力传送，在机械传动系统中，多用于高速级。
不同类型的带，其传动特点和应用范围不尽相同：平型带 传动中心距大，带速高V 带 传递功率较大，结构紧凑多楔带 传递功率大（多根V 带组合）同步带 传动比准确，可用于高速大功率传动；圆型带 小功率传动二、V 带传动的参数和几何尺寸计算带传动按带的横截面形状可分为多种类型，其中梯形截面的V 带应用最广，是讨论的重点。
1．主要参数（1）V 带： 型号及横截面尺寸（教材表11-2）基准带长L d （教材表11-3）（2）V 带轮： 轮槽尺寸（教材表11-4）带轮基准直径d 1、d 2 （教材表11-9）（3）V 带传动：传动中心距a ，小带轮包角α1。
2．主要几何关系式（1）基准带长L da d d d d a L 4)()(2221212-+++=π计算出带长L 后，应参照教材表11-3所列出的基准长度系列圆整计算结果，使之符合标准基准带长L d 。
（2）小带轮包角α1︒︒⨯--=3.57180121ad d α 二、带传动的工作情况分析1．带传动的受力分析带传动靠传动带与带轮之间的摩擦力传递动力。
在正常工作时，此摩擦力的总合与有效圆周力F 相等。
当带和带轮之间所能产生的最大摩擦力F f 不能满足传动所需要的有效圆周力F 时，带和带轮之间将发生打滑。
带传动中力的基本关系式为F =F 1－F 2F 1+F 2=2F 0αv f e F F =21（将要打滑时成立，F f =F ） 由以上三式可推出最大摩擦力的公式1120+-=ααv v f f f e e F F 此式说明，最大摩擦力F f 与带传动的初拉力F 0成正比，同时还与包角α和摩擦系数ƒv 有关。
