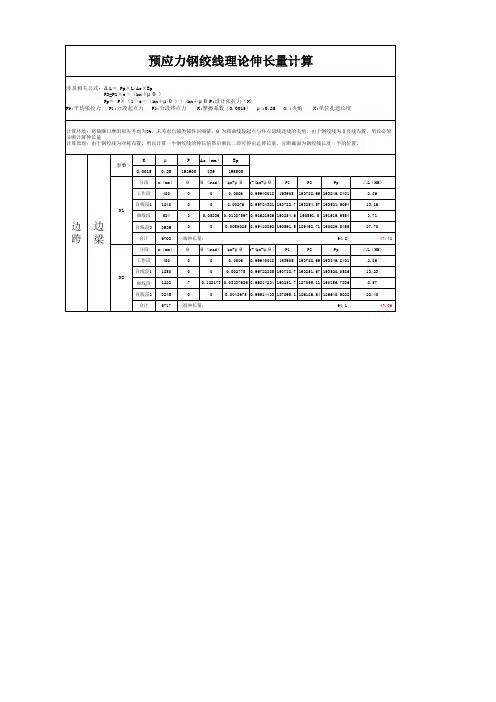

后张法钢绞线理论伸长值计算说明一、计算依据Ｋ1+450东环路滨水大桥钢束布置图：钢束张拉顺序为：左N1-----右N2-----右N1------左N 2。
预制空心板预应力钢束必须待混凝土立方体强度达到设计混凝土强度等级的90%，且混凝土龄期不小于7d，方可张拉。
二、计算参数孔道摩阻系数μ=0.17，孔道偏差系数K=0.0015/m，弹性模量E=1.95×105MPa，单根钢绞线截面面积A=140mm2。
锚下控制应力δ=1395MPa。
锚口应力损失采用1.6%（数据由生产厂家提供）故锚下最大拉制应力1372MPa。
，工作端钢绞线长度，60×2=120cm三、计算符号A：曲线角度L XY：分段钢绞线长度（mm）Px：各点张拉力（N）P XY：各段平均张拉力F XY：各段摩阻力（N）△ＬXY：各段的理论伸长值△L：钢绞线总长值Y：为区段划分A——Z英文字母K1+450东环桥N1#钢束伸长值一、计算区段划分AB段为工作段：L AB＝600mm、 K＝0；μ=0，θ=0BC段为直线段：L BC＝878mm、 K＝0.0015/m；μ=0，θ=0CD段为曲线段：L CD＝1396mm、K＝0.0015/m；μ=0.17，θ=0.06981317radDE为直线段：L DE＝7528.5mm、K＝0.0015/m；μ=0，θ=0二、各区段摩阻力ƒ及各点P张拉力AB段：ƒAB=0 P A=P B=1372×5×140=960400NBC段：ƒBC=P B×（1-e-（KX+μθ））=1264N； P C=P B-ƒBC=959136NCD段：ƒCD=P C×（1-e-（KX+μθ））=13643.4N P D=P C-ƒCD=945492.6NDE段：ƒDE=P D×（1-e-（KX+μθ））=10617.1N P E=P D-ƒEF=934875.5N三、各段平均张拉力计算AB段：P AB=960400NBC段：P BC=（PB+PC）/2=959768NCD段：P CD=（PC+PD）/2=952314.3NDE段：P DE=（PD+PE）/2=940184.05N四、各段伸长值计算AB段：△L AB=(P AB×L AB)/(E×A)= 960400×600/(1.95×105×140×5)=4.22mmBC段：△L BC=(P BC×L BC)/(E×A)= 959768×878/(1.95×105×140×5)=6.17mmCD段：△L CD=(P CD×L CD)/(E×A)= 952314.3×1396/(1.95×105×140×5)=9.73mmDE段：△L DE=(P DE×L DE)/(E×A)= 940184.05×7528.5/(1.95×105×140×5)=51.85mm五、N1#钢束总伸长量：计算△L=67.7mm理论：△L=61.2mmK1+450东环桥N2#钢束伸长值一、计算区段划分AB段为工作段：L AB＝600mm、 K＝0；μ=0，θ=0BC段为直线段：L BC＝2665mm、 K＝0.0015/m；μ=0，θ=0CD段为曲线段：L CD＝1571mm、 K＝0.0015/m；μ=0.17，θ=0.1570796radDE为直线段：L DE＝5603.5mm、 K＝0.0015/m；μ=0，θ=0二、各区段摩阻力ƒ及各点P张拉力AB段：ƒAB=0 P A=P B=1372×4×140=768320NBC段：ƒBC=P B×（1-e-（KX+μθ））=3065N； P C=P B-ƒBC=765255NCD段：ƒCD=P C×（1-e-（KX+μθ））=21918.3N P D=P C-ƒCD=743336.7NDE段：ƒDE=P D×（1-e-（KX+μθ））=6221.7N P E=P D-ƒEF=737115N三、各段平均张拉力计算AB段：P AB=768320NBC段：P BC=（PB+PC）/2=766787.5NCD段：P CD=（PC+PD）/2=754295.85NDE段：P DE=（PD+PE）/2=740225.85N四、各段伸长值计算AB段：△L AB=(P AB×L AB)/(E×A)= 768320×600/(1.95×105×140×4)=4.22mmBC段：△L BC=(P BC×L BC)/(E×A)= 766787.5×2665/(1.95×105×140×4)=18.71mmCD段：△L CD=(P CD×L CD)/(E×A)= 754295.85×1571/(1.95×105×140×4)=10.85mmDE段：△L DE=(P DE×L DE)/(E×A)= 740225.85×5603.5/(1.95×105×140×4)=37.98mm五、N1#钢束总伸长量：计算△L=67.54mm理论：△L=60.3mm福建蓝海市政园林建筑有限公司桦甸市分公司2011年9月19日星期一。
后张法预应力钢绞线伸长量的计算张拉时常见问题分析及预防和处理措施一、后张法预应力钢绞线伸长量的计算和传统的张拉程序1、钢绞线理论伸长量计算钢绞线理论伸长值直线段采用公式:△L=P0×L/(Ay×Eg)式中:△L:钢绞线直线段理论伸长值(mm);P0:计算截面处钢绞线张拉力(N);L:预应力钢绞线长度(mm);Ay:预应力钢材截面面积(mm2);Eg:预应力钢材弹性模量(N/mm2).钢绞线理论伸长值曲线段采用公式:△L = P×L/(Ay×Eg)式中:△L:钢绞线曲线段理论伸长值(mm);P:预应力钢材平均张拉力(N);其余符号同直线段.关于P0,P的计算:P0 = P[1-(1-e-(kx+uθ))]P = P[1-e-(kx+uθ)]/(kx+uθ):P:张拉端钢绞线张拉力X:从张拉端至计算截面的孔道长度(m);θ:从张拉端至计算截面曲线孔道部分切线的切角之和(rad);K:孔道每m局部偏差对摩擦的影响系数;U:预应力钢材与孔道壁的摩擦系数;式中，Ay=钢绞线根数×单根钢绞线横截面积，单根钢绞线横截面积取实验值，一般为140mm2。
K规范取值为，U规范取值为。
2、传统张拉程序和实测伸长量计算后张法预应力钢绞线张拉采用分级张拉，传统张拉方式为：0→бk → бk→бk（要求超张拉时）→бk持荷5分钟→回油бk为控制应力。
实测伸长量计算：L0=（l3- l2）+2*（l2- l1）l3：张拉至бk时活塞伸出量；l 2：张拉至бk时活塞伸出量；l 1：张拉至бk时活塞伸出量。
二、张拉时常见问题分析及预防和处理措施1、钢绞线伸长率超出规范允许偏差范围规范要求张拉时钢绞线理论伸长量与实际伸长量偏差不超过±6%，但实际施工时，往往会出现实测伸长值与理论伸长值的偏差超过规范允许的范围的情况。
出现这种情况的原因有：（1）管道位置引起的偏差。
波纹管安装时，管道定位不准确，或定位卡子数量不足，混凝土振捣时碰触波纹管导致其偏位。
后张法预应力钢绞线张拉伸长量计算作者：赵臣江来源：《科技创新导报》2012年第26期摘要：预应力钢绞线的张拉伸长值和张拉力是控制预应力构件应力变化的关键指标，张拉力是控制预应力构件预施应力的必备指标，而理论伸长值的控制则是校核张拉力施加程度的必然办法。
本文结合沈吉高速公路中寨子红河大桥后张法30米T梁的张拉施工办法，对后张法预应力施工中理论伸长量计算方法，以及在量测实际伸长量过程中的计算方法进行详细介绍。
关键词：预应力张拉伸长量理论计算实际测定中图分类号：U445 文献标识码：A 文章编号：1674-098X（2012）09（b）-0118-02随着桥梁施工工艺标准化、生产过程工厂化流水作业的发展趋势和要求，装配式桥梁的施工技术也得到了不断的发展。
从最早的普通钢筋混凝土梁、板预制，到近年的预应力高性能混凝土梁预制；从原始的滚筒支垫移梁、运输，到现在的龙门吊机、运梁台车的应用；从简陋的自拼架桥机架梁，到自行式履式纵横移全功能架桥机架梁；混凝土梁板的生产、运输、安装取得了飞速的发展。
梁板预制工艺根据预应力的施加时间分为先张法和后张法预制两种。
目前，先张法施工在较小的预应力梁、板（跨度一般不超过25m）中应用较多，而较大的预制构件一般采用后张法预制。
在这两种预制工艺中，预应力张拉作为影响梁板结构的重要因素，更应值得我们注意，为了保证施工中预施应力的质量，施工规范均要求采用双控的标准，即除应力控制外还要进行伸长量的效核。
才能有效的保证梁板预制过程中的应力施加。
本文主要结合珲乌高速公路沈阳—吉林联络线抚顺草市（辽吉界）至南杂木段第四合同段中寨子红河大桥30mT梁生产施工过程中预应力张拉伸长量的计算来举例说明具体计算方法。
中寨子红河大桥为23孔30m预应力混凝土T梁连续结构，桥梁左幅中心桩号为K44+879.987，桥长704.938m；桥梁右幅中心桩号为K44+882.569，桥长706.137m，交角为90°；全桥共制作230片预应力混凝土T梁。
后张法预应力钢绞线理论伸长量计算原理一般情况下后张法预应力结构中的钢束是存在平弯曲线及竖弯曲线，同样，在设计图纸中也会相应的给出钢束的竖弯及平弯曲线要素表，但是由于平弯曲线变化比较小，对钢绞线理论伸长量计算影响不大，故在计算钢绞线理论伸长量时只需要计算钢绞线在竖弯情况下的理论伸长量（忽略平弯对其伸长量的影响）。
在后张法预应力结构中，钢绞线（预应力筋）的布置多采用由直线、曲线混合的形式组成，所以在计算钢绞线理论伸长量时，是需要分段进行计算，计算出每段钢绞线的理论伸长量，然后将每段计算所得的理论伸长量叠加起来，即为钢绞线的总伸长量。
二、理论伸长量计算原理（此图为1/2梁长钢绞线简图）上图所示钢绞线分为AB段、BC段、CD段等，需分别计算AB段、BC段、CD段…的理论伸长量，再求和计算此段钢绞线的理论伸长量。
由《公路桥涵施工技术规范》JTG/TF50-2011计算出每段预应力筋的理论伸长值△LL（mm）得：△LL=PP•L/(AP•EP)式中：PP—预应力筋的平均张拉力（N）；L—预应力筋的长度（mm）；AP—预应力筋的截面面积（mm2）；EP—预应力筋的弹性模量（N/mm2）。
其中预应力筋的平均张拉力PP由下式计算得出：注：对于直线段中，θ值为零。
三、案例分析下面以XX高速公路XX合同段后张法现浇箱梁为例，讲解下在实际工作中如何计算预应力筋的理论伸长量。
下面以B31、B32号钢束为例详细讲解下理论伸长量的计算过程：1、在CAD中画出B31、B32号钢束中的交点坐标（X：水平方向，Z：竖直方向），（由于为两端对称张拉，故此图取梁长的一半进行计算）2、将各交点坐标连成直线，画出每个交点所对应的圆曲线，从而画出钢束的布置图。
量取各分段长度x（m）及对应的切线的夹角之和θ（rad），得：第1段，x=2.261m，θ=0；第2段，x=3.093m，θ=0.1237r；第3段，x=8.474m，θ=0；第4段，x=1.954m，θ=0.0977r；第5段，x=3.069m，θ=0；第6段，x=1.954m，θ=0.0977r；第7段，x=1.807m，θ=0；第8段，x=2.428m，θ=0.1214r；第9段，x=2.606m，θ=0；第10段，x=2.428m，θ=0.1214r；第11段，x=9.899m，θ=0；第12段，x=3.763m，θ=0.1505r；第13段，x=2.299m，θ=0；第14段，x=3.763m，θ=0.1505r；第15段，x=0.1150m，θ=0；由采用预埋塑料波纹管，故查桥规得：K取0.0015，μ取0.17。
后张法预应力钢绞线伸长量的计算与现场测量控制预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。
本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，f pk＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备：熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为f pk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk= f pk Mpa。
根据施工方法确定计算参数：注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为～×105Mpa）材料检测：金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测；锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T ）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T ）之要求检测；钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测2 理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
1、张拉前的准备工作1、波纹管一布置波纹管时首先用钢筋加工环形架作为波纹管的定位架，纵向间距为1m，横向位置按设计图纸上的坐标定位，波纹管中穿有内衬管，以保证波纹管成孔质量。
二筑混凝土前应检查波纹管是否有孔洞或变形，接头处是否用胶带密封好，在与锚垫板接头处，一定要用磁带或其它东西堵塞好，以防水泥浆渗进波纹管或锚孔内。
三筑混凝土时应尽量避免振捣棒直接接触波纹管，以防漏浆堵孔。
2、钢绞线一钢绞线采用φs15.2（STM416-94a，270级，低松弛），标准强度Ryb=1860Mpa。
二钢绞线下料要在干净整洁的地面上进行，并清除表面上的锈迹及杂物，下料时用砂轮切割机切割。
三穿束前，将钢绞线理顺，用扎丝绑扎好，以防在穿束过程中钢绞线打绞，张拉时受力不均，导致有的钢绞线达不到张拉控制应力而有的则可能被拉断。
四穿束时，将钢束中单根钢绞线编号，以便张拉时做到对应编号，对称张拉。
3、预应力筋控制力计算一计算依据①设计图纸锚下控制应力N1～N3为1340 Mpa，N4为1340 Mpa。
②《公路桥涵施工技术规范》JTJ041-2000二理伦计算①计算公式：P=δ×Ag×n×1/1000×b式中：P—预应力盘的张拉力，KN；δ—预应力筋的张拉控制力，Mpa；Ag—每根预应力筋的截面积，mm2；N—同时张拉预应力筋的根数；b —超张拉系数，不超张拉的为1.0。
②参数先取中跨连续端：钢束编号：N1，N2，N3：δ中123=1340 Mpa；n=4N4：δ中4=1340 Mpa；n=4Ag=140mm2；b=1.0边跨非连续端：钢束编号：N1，N2，N3：δ边123=1340 Mpa；n=5N4：δ边4=1340 Mpa；n=4Ag=140mm2；b=1.0③计算张拉力P中跨连续端：钢束编号：N1，N2，N3：P中123=1340×140×4×1/1000×1.0=750.4 KNN4：P中4=1320×140×4×1/1000×1.0=739.2 KN边跨非连续端：钢束编号：N1，N2，N3：P边123=1340×140×5×1/1000×1.0=938 KNN4：P边4=1320×140×4×1/1000×1.0=739.2 KN二、张拉1、当浇筑混凝土强度达到设计强度的90%，同时龄期必须为三天以上方可进行张拉，张拉顺序为N1，N2，N3，N4。
后张法预应力钢绞线伸长量的计算方法与控制预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。
本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，fpk ＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备：1.1 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为fpk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk=0.75 fpk Mpa。
1.2 根据施工方法确定计算参数：预应力管道成孔方法采用金属螺旋管成孔，查下表确定K、μ取值：表1表1注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为1.9～2.04×105Mpa）1.3 材料检测：金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测；锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T 329.1-1997）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T 329.2-1997）之要求检测；钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测2 理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
2.1 计算公式：《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值ΔL的计算按照以下公式（1）：后张法预应力钢绞线伸长量的计算方法与控制_1ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）：后张法预应力钢绞线伸长量的计算方法与控制_2P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；e—常数θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）；x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。
从公式（1）可以看出，钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。
所以钢绞线在使用前必须进行检测试验，弹性模量则常出现Ep’=（1.96～2.04）×105Mpa的结果，这是由于实际的钢绞线的截面积并不是绝对的140mm2，而进行试验时并未用真实的钢绞线截面积进行计算，根据公式（1）可知，若Ap有偏差，则得到了一个Ep’值，虽然Ep’并非真实值，但将其与钢绞线理论面积相乘所计算出的ΔL却是符合实际的，所以要按实测值Ep’进行计算。
公式2中的k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等等，各个因素在施工中的变动很大，还有很多是不可能预先确定的，因此，摩擦系数的大小很大程度上取决于施工的精确程度。
在工程实施中，最好对孔道磨擦系数进行测定（测定方法可参照《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9），并对施工中影响磨擦系数的方面进行认真的检查，如波纹管的三维位置是否正确等等，以确保摩擦系数的大小基本一致。
实际计算可根据表1选取参数。
张拉现场3 划分计算分段：整束钢绞线在进行分段计算时，首先是分段（见图1）：3.1 工作长度：工具锚到工作锚之间的长度，图1中工作段AB长度＝L，计算时不考虑μ、θ，计算力为A点力，采用公式1直接进行计算，Pp＝千斤顶张拉力；3.2 波纹管内长度：计算时要考虑μ、θ，计算一段的起点和终点力。
每一段的终点力就是下一段的起点力，例如靠近张拉端第一段BC的终点C点力即为第二段CD的起点力，每段的终点力与起点力的关系如下式：Pz—分段终点力（N）Pq—分段的起点力（N）θ、x、k、μ—意义同上各段的起终点力可以根据公式3从张拉端开始进行逐步的计算。
图13.3 根据每一段起点力Pq代入公式2中求出每一段平均张拉力Pp。
3.4 根据Pp代入公式1计算出每一段的伸长值ΔL，相加后得出全长钢绞线伸长量。
4 算例：已知构件钢束布置如图1所示，曲线段钢束半径600cm，预应力筋采用Φ15.24的钢绞线束，fpk ＝1860Mpa，锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa，Ep＝1.95×105 Mpa，孔道采用金属螺旋管。
采用分段计算理论伸长量。
解：根据图1所示共分为：AB、BC、CD、DE、EF、GF共6段进行计算。
曲线段CD的θ：arc tg（19.46/151.58）＝0.1277rad曲线段EF的θ：arc tg（19.46/151.58）＝0.1277rad5 计算现场控制伸长量范围：根据《公路桥梁施工技术规范》(JTJ 041-2000)12.8.3条规定“实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措置予以调整后，方可继续张拉”。
从上述例题中不难看出，其它参数正确的情况下，当μ＝0.2时ΔL＝35mm，符合规范规定的控制范围是32.9～37.1mm，当μ＝0.25时ΔL＝34mm，符合规范规定的控制范围是32～36mm。
但在实际施工时由于管道成型后表面特征是否光滑、表面是否有锈斑，位置偏差大小，弯道位置及角度是否正确、成型管道内是否漏浆等因素影响，规范中提供的μ是一个变值，根据表1中提供，变化范围为0.2～0.25，所以上述例题计算出的伸长量的实际控制范围应是32～37mm。
6 张拉时钢绞线实际伸长量的测量方法钢绞线实际伸长量的测量方法有多种多样，目前使用较多的是直接测量张拉端千斤顶活塞伸出量的方法，我认为这样的测量方法存在一定的误差。
这是因为工具锚端夹片张拉前经张拉操作人员用钢管敲紧后，在张拉到10%σk时因钢绞线受力，夹片会向内滑动，张拉到20%σk时，夹片又会继续向内滑动，这样通过测量千斤顶的伸长量而得到的10%～20%σk的伸长量比钢绞线的实际伸长值长1～2mm，若以10%～20%σk的伸长量作为0%～10%σk的伸长量，哪么在0%～20%σk的张拉控制段内，钢绞线的伸长量就有2～3mm的误差。
从20%σk张拉到100%σk时，钢绞线的夹片又会向内滑动一点，按最小值滑动量计算单端钢绞线的伸长量就有3～4mm的误差，两侧同时张拉时共计有约6～8mm的误差（误差值的大小取决于工具锚夹片打紧程度），但是张拉力是达到的。
因此用测量千斤活塞的方法一般测出来的值都是偏大的。
对于钢束实际伸长值的测量，建议采用量测钢绞线绝对伸长值的方法，而不使用量测千斤顶活塞伸出量的方法，后者测得的伸长值须考虑工具锚处钢束回缩及夹片滑移等影响，尤其是在钢绞线较长，必须进行分级张拉时，更为繁琐，若直接通过测量千顶活塞的伸出量，则误差累计更大。
推存的测量方法如图2所示，使用一个标尺固定在钢绞线上，不论经过几个行程，均以此来量测分级钢绞线的长度，累计的结果就是初应力与终应力之间的实测伸长值。
7 夹片回缩量补充张拉在实际张拉控制过程中，在张拉并持荷完毕后千斤顶放松过程中对于夹片式锚具有一个夹片回缩自锚及锚具变形，使锚下控制应力有所损失，根据《公路桥涵施工技术规范》（JTJ 041-2000）表12.8.3规定夹片式锚具容许回缩量不大于6mm，但是各个厂家设计是不一样的，基本在3～6mm之间，所以在锚具使用前应详细查阅产品使用说明书，明确夹片的回缩量，具体市公共过程中建议在最后一步持荷并测量完伸长量在控制范围内后应再把每端钢绞线拉长3～6mm（补足夹片回缩量），这样最终的锚固应力才是设计的锚下控制应力。
8 结束语理论伸长值计算中，如果采取的是两端张拉，钢绞线对称布置，在进行伸长量计算时是计算一半钢绞线的伸长值然后乘以二的方法；如果是一端锚固一端张拉，计算时应从张拉端计算至锚固端；而对于非对称结构，钢绞线不对称布置，在计算钢绞线的伸长值时，计算原则是从两侧向中间分段计算，至某一点时钢绞线的受力基本相等即可，而不是简单的分中计算。
钢绞线的分段原则是将整根钢绞线根据设计线形分成曲线连续段及直线连续段，而不能将直线段及曲线段分在同一段内。
