【专业知识】异形柱结构的施工规定

异形柱结构构造做法
异形柱结构构造做法具体内容是什么，下面本店铺为大家解答。

1、异形柱截面各肢肢高与肢厚之比不应大于4，且肢厚不应小于200mm，肢高不应小于500mm.
2、框架梁截面高度Hb可按（1/10~1/15）L b确定（Lb为计算跨度），且不应小于 400mm.梁的截面宽度Bb不宜小于1/4Hb及200mm.
3、异形柱的混凝土强度等级不小于C25和不大于C50，这是由于异形柱截面尺寸薄，混凝土强度等级小于C25的话可能达不到其与钢筋之间保证粘结的要求。

强度等级为C50以上的异形柱构件及结构科学研究相对较少，还不足以行成编制规程条文的基础，所以这次规程未列入。

4、异形柱截面上受力纵筋的位置如下图所示。

试验和模拟计算表明这些位置上的纵筋均发挥大的作用，特别是当轴压较大时处于各肢内折角处的纵筋的作用不容忽视，一定要作为受力筋处理。

第 1 页共1 页。

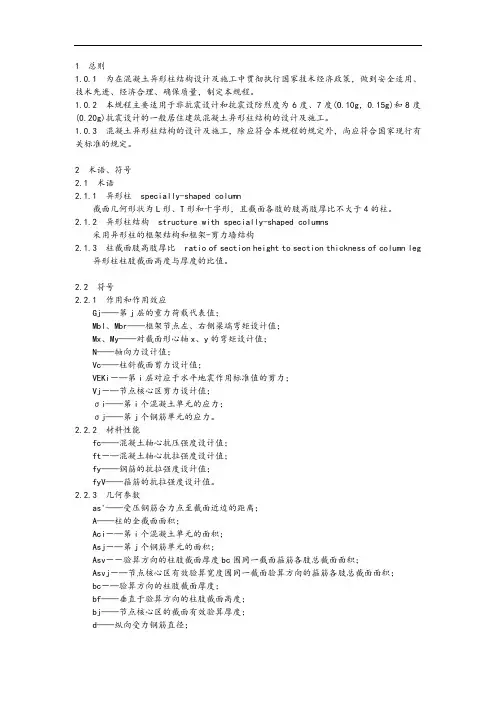

1总则1.0.1为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。

1.0.2 本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g ,O.15g)和8度(0.20g) 抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。

1.0.3混凝土异形柱结构的设计及施工，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2术语、符号2.1术语2.1.1异形柱specially-shaped colu mn截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

2.1.2异形柱结构structure with specially-shaped colu mns采用异形柱的框架结构和框架-剪力墙结构2.1.3柱截面肢高肢厚比ratio of secti on height to section thick ness of colu mn leg异形柱柱肢截面高度与厚度的比值。

2.2符号2.2.1作用和作用效应Gj ――第j层的重力荷载代表值；Mbl、Mbr ――框架节点左、右侧梁端弯矩设计值；Mx、My ――对截面形心轴x、y的弯矩设计值；N ――轴向力设计值；Vc ――柱斜截面剪力设计值；VEKi ――第i层对应于水平地震作用标准值的剪力；Vj ――节点核心区剪力设计值；d i -- 第i个混凝土单元的应力；d j ――第j个钢筋单元的应力。

2.2.2材料性能fc――混凝土轴心抗压强度设计值；ft ――混凝土轴心抗拉强度设计值；fy ――钢筋的抗拉强度设计值；fyV ――箍筋的抗拉强度设计值。

2.2.3几何参数as'――受压钢筋合力点至截面近边的距离；A——柱的全截面面积；Aci ——第i个混凝土单元的面积；Asj——第j个钢筋单元的面积；Asv——验算方向的柱肢截面厚度bc范围内同一截面箍筋各肢总截面面积；Asvj ――节点核心区有效验算宽度范围内同一截面验算方向的箍筋各肢总截面面积；bc——验算方向的柱肢截面厚度；bf --- 垂直于验算方向的柱肢截面高度；bj --- 节点核心区的截面有效验算厚度；d——纵向受力钢筋直径；dv ――箍筋直径；ea --- 附加偏心距；el -—初始偏心距；e0——轴向力对截面形心的偏心距；eix——轴向力对截面形心轴y的初始偏心距；eiy——轴向力对截面形心轴x的初始偏心距；hb ——梁截面高度；hbO ——梁截面有效高度；hc——验算方向的柱肢截面高度；hf----垂直于验算方向的柱肢截面厚度；hi――第i层楼层层高；hj——节点核心区的截面高度；hcO――验算方向的柱肢截面有效高度；H ――房屋总高度；Hc——节点上、下层柱反弯点之间的距离；10――柱的计算长度；ra ---- 柱截面对垂直于弯矩作用方向形心轴xa 一xa的回转半径；rmin ――柱截面最小回转半径；s——箍筋间距；Xci、Yci ----- 第i个混凝土单元的形心坐标；Xsj、Ysj ――第j个钢筋单元的形心坐标；X0、Y0 ——截面形心坐标；a——弯矩作用方向角。

1 总则1.0.1 为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。

1.0.2 本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g，O.15g)和8度(0.20g)抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。

1.0.3 混凝土异形柱结构的设计及施工，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 异形柱 specially-shaped column截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

2.1.2 异形柱结构 structure with specially-shaped columns采用异形柱的框架结构和框架-剪力墙结构2.1.3 柱截面肢高肢厚比 ratio of section height to section thickness of column leg异形柱柱肢截面高度与厚度的比值。

2.2 符号2.2.1 作用和作用效应Gj——第j层的重力荷载代表值；Mbl、Mbr——框架节点左、右侧梁端弯矩设计值；Mx、My——对截面形心轴x、y的弯矩设计值；N——轴向力设计值；Vc——柱斜截面剪力设计值；VEKi－—第i层对应于水平地震作用标准值的剪力；Vj－—节点核心区剪力设计值；σi——第i个混凝土单元的应力；σj——第j个钢筋单元的应力。

2.2.2 材料性能fc——混凝土轴心抗压强度设计值；ft－—混凝土轴心抗拉强度设计值；fy——钢筋的抗拉强度设计值；fyV——箍筋的抗拉强度设计值。

2.2.3 几何参数as'——受压钢筋合力点至截面近边的距离；A——柱的全截面面积；Aci－—第i个混凝土单元的面积；Asj－—第j个钢筋单元的面积；Asv－－验算方向的柱肢截面厚度bc围同一截面箍筋各肢总截面面积；Asvj－—节点核心区有效验算宽度围同一截面验算方向的箍筋各肢总截面面积；bc－—验算方向的柱肢截面厚度；bf——垂直于验算方向的柱肢截面高度；bj——节点核心区的截面有效验算厚度；d——纵向受力钢筋直径；dv——箍筋直径；ea——附加偏心距；e1－—初始偏心距；e0－－轴向力对截面形心的偏心距；eix－－轴向力对截面形心轴y的初始偏心距；eiy－－轴向力对截面形心轴x的初始偏心距；hb－—梁截面高度；hb0－—梁截面有效高度；hc－—验算方向的柱肢截面高度；hf----垂直于验算方向的柱肢截面厚度；hi——第i层楼层层高；hj—－节点核心区的截面高度；hc0——验算方向的柱肢截面有效高度；H——房屋总高度；Hc——节点上、下层柱反弯点之间的距离；l0——柱的计算长度；ra——柱截面对垂直于弯矩作用方向形心轴xa一xa的回转半径；rmin－—柱截面最小回转半径；s－—箍筋间距；Xci、Yci——第i个混凝土单元的形心坐标；Xsj、Ysj——第j个钢筋单元的形心坐标；X0、Y0——截面形心坐标；α——弯矩作用方向角。

混凝土异形柱结构技术规程
混凝土异形柱结构是一种结构形式，它由混凝土构成，能够满足建筑物和其他结构物的支撑需求。

这种结构具有较强的抗震性能，可以有效地减少地震及其他极端天气的影响。

混凝土异形柱结构技术规程是一种技术规范，旨在保证混凝土异形柱结构的安全、结实、可靠。

它规定了混凝土异形柱结构的材料、尺寸、形状、支座、支承和连接等技术要求，以及在混凝土异形柱结构施工中应遵循的各项技术准则。

首先，混凝土异形柱结构技术规程要求混凝土应具有良好的抗压、抗折强度和耐久性，并且具有足够的抗裂性和防水性。

其次，混凝土异形柱结构的尺寸、形状要求要符合设计要求，并且要保证混凝土结构的稳定性和结实性。

此外，混凝土异形柱结构的支架与支承要求要满足设计规范的要求，并且要求支架和支承能够满足设计所需的安全要求。

最后，混凝土异形柱结构的连接也要满足设计要求，连接应紧固牢固，无渗漏，能够满足混凝土异形柱结构的要求。

总而言之，混凝土异形柱结构技术规程是为了保证混凝土异形柱结构的安全、结实、可靠，并且要求混凝土材料、尺寸、形状、支座、支承、连接等技术要求要符合设计要求，并且要满足混凝土异形柱结构的所有技术要求。

这种技术规范能够有效地提高工程质量，保
证混凝土异形柱结构的安全性和可靠性。
