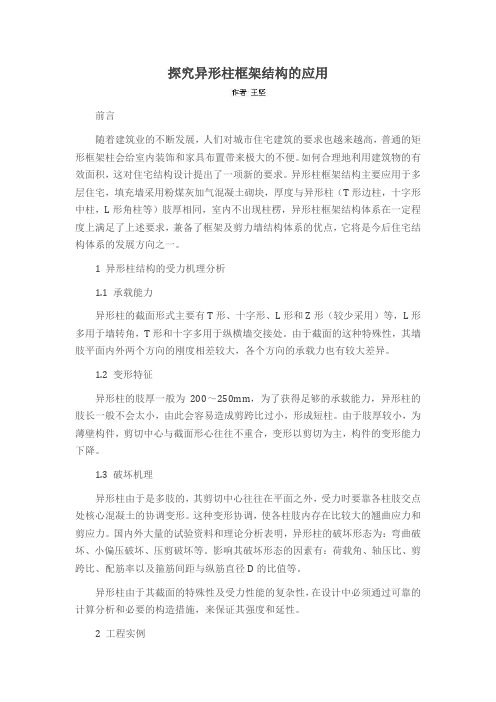

探究异形柱框架结构的应用前言随着建筑业的不断发展，人们对城市住宅建筑的要求也越来越高，普通的矩形框架柱会给室内装饰和家具布置带来极大的不便。
如何合理地利用建筑物的有效面积，这对住宅结构设计提出了一项新的要求。
异形柱框架结构主要应用于多层住宅，填充墙采用粉煤灰加气混凝土砌块，厚度与异形柱（T形边柱，十字形中柱，L形角柱等）肢厚相同，室内不出现柱楞，异形柱框架结构体系在一定程度上满足了上述要求，兼备了框架及剪力墙结构体系的优点，它将是今后住宅结构体系的发展方向之一。
1 异形柱结构的受力机理分析1.1 承载能力异形柱的截面形式主要有T形、十字形、L形和Z形（较少采用）等，L形多用于墙转角，T形和十字多用于纵横墙交接处。
由于截面的这种特殊性，其墙肢平面内外两个方向的刚度相差较大，各个方向的承载力也有较大差异。
1.2 变形特征异形柱的肢厚一般为200～250mm，为了获得足够的承载能力，异形柱的肢长一般不会太小，由此会容易造成剪跨比过小，形成短柱。
由于肢厚较小，为薄壁构件，剪切中心与截面形心往往不重合，变形以剪切为主，构件的变形能力下降。
1.3 破坏机理异形柱由于是多肢的，其剪切中心往往在平面之外，受力时要靠各柱肢交点处核心混凝土的协调变形。
这种变形协调，使各柱肢内存在比较大的翘曲应力和剪应力。
国内外大量的试验资料和理论分析表明，异形柱的破坏形态为：弯曲破坏、小偏压破坏、压剪破坏等。
影响其破坏形态的因素有：荷载角、轴压比、剪跨比、配筋率以及箍筋间距与纵筋直径D的比值等。
异形柱由于其截面的特殊性及受力性能的复杂性，在设计中必须通过可靠的计算分析和必要的构造措施，来保证其强度和延性。
2 工程实例根据建筑使用功能要求，本工程采用现浇钢筋混凝土异形柱框架结构，在两个方向均有拉结。
柱网均在5m以内，局部设置矩形柱，异形框架柱、梁宽均为200mm。
砖砌填充墙采用淤泥保温砖，内墙采用加气混凝土砌块。
3 多层异形柱框架建筑结构整体分析3.1 计算原理与参数PKPM-SATWE采用数值计算原理和迭代方法，将受压区混凝土划分为若干个小单元，利用截面假定确定小单元各点的混凝土和钢筋应变，由混凝土和钢筋的应力应变关系曲线求得混凝土小单元和各根钢筋的应力，建立平衡方程，通过迭代方法求出所需配筋面积。

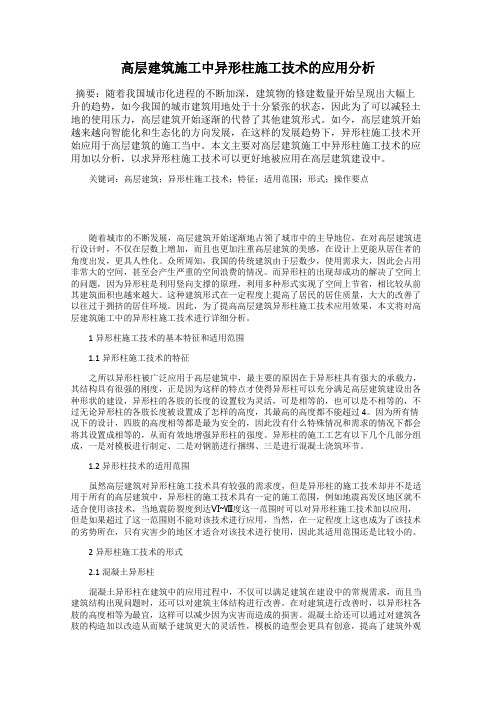

高层建筑施工中异形柱施工技术的应用分析摘要：随着我国城市化进程的不断加深，建筑物的修建数量开始呈现出大幅上升的趋势，如今我国的城市建筑用地处于十分紧张的状态，因此为了可以减轻土地的使用压力，高层建筑开始逐渐的代替了其他建筑形式。
如今，高层建筑开始越来越向智能化和生态化的方向发展，在这样的发展趋势下，异形柱施工技术开始应用于高层建筑的施工当中。
本文主要对高层建筑施工中异形柱施工技术的应用加以分析，以求异形柱施工技术可以更好地被应用在高层建筑建设中。
关键词：高层建筑；异形柱施工技术；特征；适用范围；形式；操作要点随着城市的不断发展，高层建筑开始逐渐地占领了城市中的主导地位，在对高层建筑进行设计时，不仅在层数上增加，而且也更加注重高层建筑的美感，在设计上更能从居住者的角度出发，更具人性化。
众所周知，我国的传统建筑由于层数少，使用需求大，因此会占用非常大的空间，甚至会产生严重的空间浪费的情况。
而异形柱的出现却成功的解决了空间上的问题，因为异形柱是利用竖向支撑的原理，利用多种形式实现了空间上节省，相比较从前其建筑面积也越来越大。
这种建筑形式在一定程度上提高了居民的居住质量，大大的改善了以往过于拥挤的居住环境。
因此，为了提高高层建筑异形柱施工技术应用效果，本文将对高层建筑施工中的异形柱施工技术进行详细分析。
1异形柱施工技术的基本特征和适用范围1.1异形柱施工技术的特征之所以异形柱被广泛应用于高层建筑中，最主要的原因在于异形柱具有强大的承载力，其结构具有很强的刚度，正是因为这样的特点才使得异形柱可以充分满足高层建筑建设出各种形状的建设，异形柱的各肢的长度的设置较为灵活，可是相等的，也可以是不相等的，不过无论异形柱的各肢长度被设置成了怎样的高度，其最高的高度都不能超过4。
因为所有情况下的设计，四肢的高度相等都是最为安全的，因此没有什么特殊情况和需求的情况下都会将其设置成相等的，从而有效地增强异形柱的强度。
异形柱的施工工艺有以下几个几部分组成，一是对模板进行制定、二是对钢筋进行捆绑、三是进行混凝土浇筑环节。
浅谈异形柱设计在建筑工程中的运用
适、美观要求越来越高，因此，应现代住宅建筑设计布局要求，将异形柱能代替矩形柱，便是这种讲究中所产生的结构形式。
本文认真分析了异形柱设计、计算方法和在建筑工程中的运用并提出了自己几点看法。
关键词:异形柱；异形柱设计；运用
引言
近几年来，随着国家经济发展和人民生活水平的提高，人们对建筑工程的要求越来越高。
既要求室内平面布置灵活适应性强又可兼顾采光外立面美观。
以往北方地区多层住宅建筑结构大多采用砖混这一传统结构，受分隔规则、开间较小、可变性差等先天因素制约，砖混房屋无法满足人们对建筑使用功能的不同要求。
混凝土异形柱结构是以t形、l形、十字形的异形截面柱代替一般框架柱作为竖向支承构件的结构,以避免框架柱在室内凸出，少占建筑空间，改善建筑观瞻，为建筑设计及使用功能带来灵活性和方便性；同时结合墙体改革，采用保温、隔热、轻质、高效的墙体材料作为框架填充墙及内隔墙，代替传统的烧结普通砖墙，以贯彻国家关于节约能源、节约土地、利用废料、保护环境的政策。
一、异形柱的结构特点
(一)异形柱的结构。
异形柱是除矩形柱和圆形柱以外的各种截面柱子的统称，建筑工程上使用的异形柱一般有l形柱、十字柱、t形柱、y形柱等几种。
异形柱的布置原则是使楼盖分格区间的大小均匀，尽可能的减。

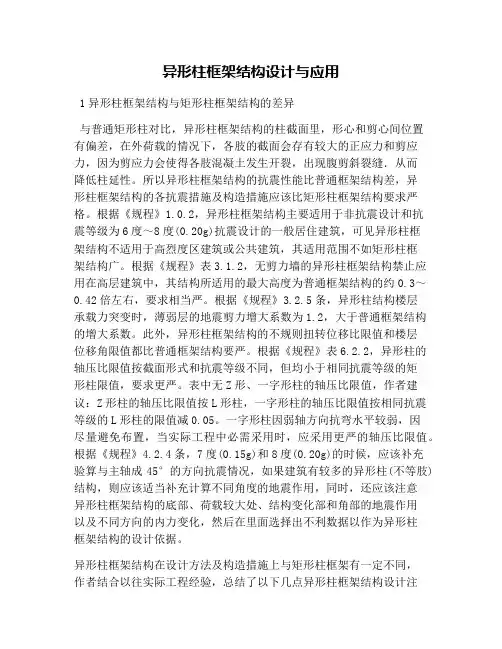

异形柱框架结构设计与应用1异形柱框架结构与矩形柱框架结构的差异与普通矩形柱对比，异形柱框架结构的柱截面里，形心和剪心间位置有偏差，在外荷载的情况下，各肢的截面会存有较大的正应力和剪应力，因为剪应力会使得各肢混凝土发生开裂，出现腹剪斜裂缝．从而降低柱延性。
所以异形柱框架结构的抗震性能比普通框架结构差，异形柱框架结构的各抗震措施及构造措施应该比矩形柱框架结构要求严格。
根据《规程》1.0.2，异形柱框架结构主要适用于非抗震设计和抗震等级为6度～8度(0.20g)抗震设计的一般居住建筑，可见异形柱框架结构不适用于高烈度区建筑或公共建筑，其适用范围不如矩形柱框架结构广。
根据《规程》表3.1.2，无剪力墙的异形柱框架结构禁止应用在高层建筑中，其结构所适用的最大高度为普通框架结构的约0.3～0.42倍左右，要求相当严。
根据《规程》3.2.5条，异形柱结构楼层承载力突变时，薄弱层的地震剪力增大系数为1.2，大于普通框架结构的增大系数。
此外，异形柱框架结构的不规则扭转位移比限值和楼层位移角限值都比普通框架结构要严。
根据《规程》表6.2.2，异形柱的轴压比限值按截面形式和抗震等级不同，但均小于相同抗震等级的矩形柱限值，要求更严。
表中无Z形、一字形柱的轴压比限值，作者建议：Z形柱的轴压比限值按L形柱，一字形柱的轴压比限值按相同抗震等级的L形柱的限值减0.05。
一字形柱因弱轴方向抗弯水平较弱，因尽量避免布置，当实际工程中必需采用时，应采用更严的轴压比限值。
根据《规程》4.2.4条，7度(0.15g)和8度(0.20g)的时候，应该补充验算与主轴成45°的方向抗震情况，如果建筑有较多的异形柱(不等肢)结构，则应该适当补充计算不同角度的地震作用，同时，还应该注意异形柱框架结构的底部、荷载较大处、结构变化部和角部的地震作用以及不同方向的内力变化，然后在里面选择出不利数据以作为异形柱框架结构的设计依据。
异形柱框架结构在设计方法及构造措施上与矩形柱框架有一定不同，作者结合以往实际工程经验，总结了以下几点异形柱框架结构设计注意事项。

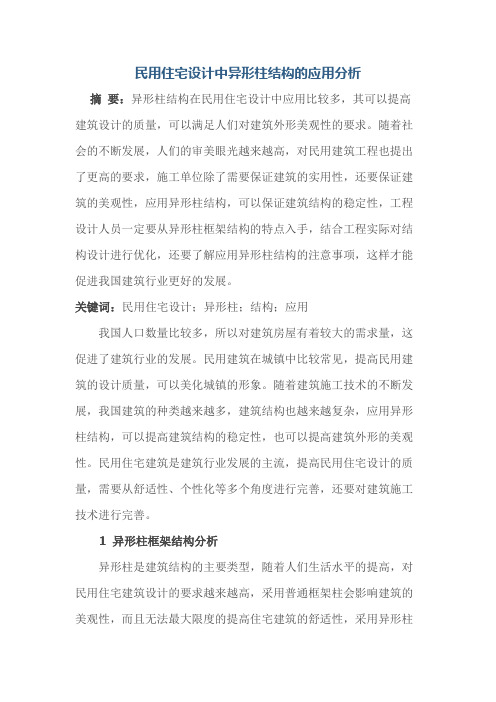

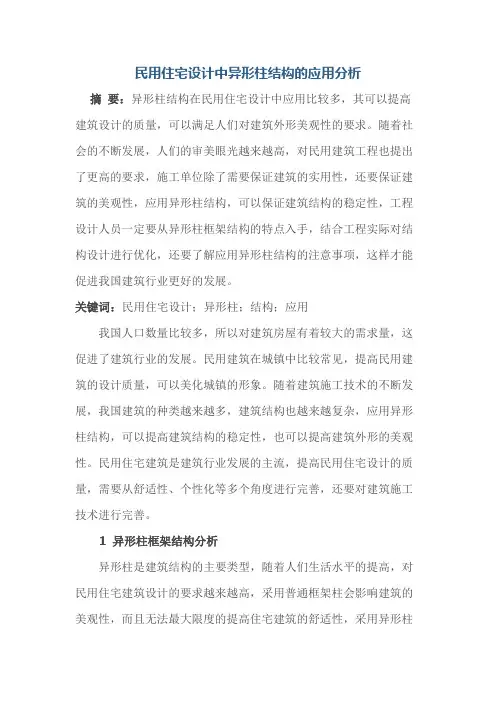

民用住宅设计中异形柱结构的应用分析摘要：异形柱结构在民用住宅设计中应用比较多，其可以提高建筑设计的质量，可以满足人们对建筑外形美观性的要求。
随着社会的不断发展，人们的审美眼光越来越高，对民用建筑工程也提出了更高的要求，施工单位除了需要保证建筑的实用性，还要保证建筑的美观性，应用异形柱结构，可以保证建筑结构的稳定性，工程设计人员一定要从异形柱框架结构的特点入手，结合工程实际对结构设计进行优化，还要了解应用异形柱结构的注意事项，这样才能促进我国建筑行业更好的发展。
关键词：民用住宅设计；异形柱；结构；应用我国人口数量比较多，所以对建筑房屋有着较大的需求量，这促进了建筑行业的发展。
民用建筑在城镇中比较常见，提高民用建筑的设计质量，可以美化城镇的形象。
随着建筑施工技术的不断发展，我国建筑的种类越来越多，建筑结构也越来越复杂，应用异形柱结构，可以提高建筑结构的稳定性，也可以提高建筑外形的美观性。
民用住宅建筑是建筑行业发展的主流，提高民用住宅设计的质量，需要从舒适性、个性化等多个角度进行完善，还要对建筑施工技术进行完善。
1 异形柱框架结构分析异形柱是建筑结构的主要类型，随着人们生活水平的提高，对民用住宅建筑设计的要求越来越高，采用普通框架柱会影响建筑的美观性，而且无法最大限度的提高住宅建筑的舒适性，采用异形柱框架柱，可以增加建筑房屋的使用面积，也可以提高室内装饰的质量，满足人们的生活需求。
社会在不断的进步，建筑行业也在不断的发展，所以，异形柱框架结构在民主住宅建筑设计中应用越来越多，其具有布置灵活、成本低廉等优势，是现代民用住宅建筑中常用的结构形式。
1.1 异形柱框架结构异形柱框架结构近年来在建筑工程中应用越来越多，尤其是民用住宅建筑行业中，属于比较常见的建筑结构体系，异形柱框架柱在布置时比较灵活，可以优化住宅室内结构，使室内空间看起来更加开阔，满足了业主对建筑室内装饰美观性的要求。
应用异形柱结构可以保证民用住宅房屋布置的规整性，可以增加室内使用面积。
混凝土异形柱结构技术规程 jgj 149-2017混凝土异形柱结构技术规程（JGJ 149-2017）是中国国家标准化管理委员会发布的一项国家标准，是为了规范混凝土异形柱结构的设计、施工、验收等工作而制定的。
规程内容详细，包括了设计要求、构件材料、构件尺寸和配筋、构件连接及施工工艺等方面的规定。
本文将从以下几个方面对JGJ 149-2017进行详细解读。
一、规范的适用范围JGJ 149-2017规程主要适用于混凝土异形柱结构的设计、施工、验收等工作。
其中的混凝土异形柱结构，指的是断面形状不规则的柱子，包括了T型柱、L型柱、U型柱等各种非常规形状的柱子。
这些柱子在建筑结构中发挥着承压、承拉等重要作用，因此规范了对其设计和施工的要求，以确保建筑结构的安全和稳定。
二、设计要求JGJ 149-2017对混凝土异形柱结构的设计要求进行了详细的规定。
在设计方面，要根据实际工程的要求和结构的特点，合理确定混凝土异形柱结构的尺寸、荷载、配筋等参数。
设计时还需考虑到柱子的连接方式、构件之间的协调等因素，以确保整体结构的协调性和稳定性。
三、构件材料规程对混凝土异形柱结构所使用的构件材料进行了规定。
混凝土应符合国家标准，具有一定的强度和耐久性，能够满足结构设计的要求。
钢筋的材料、规格和用量也都有详细的规定，以确保混凝土异形柱结构有足够的承载能力和韧性。
四、构件尺寸和配筋在混凝土异形柱结构的施工中，构件尺寸和配筋是至关重要的。
规程对混凝土异形柱的截面尺寸、配筋率等进行了详细的规定，要求按照设计要求进行施工，并在工程实施中进行相应的质量检查和验收。
五、构件连接混凝土异形柱结构的连接方式对结构的稳定性和安全性有着重要的影响。
规程对混凝土异形柱的连接方式进行了规定，要求连接节点要牢固可靠，并且要考虑构件之间的协调和整体的稳定性。
六、施工工艺在混凝土异形柱结构的施工过程中，施工工艺和施工质量的把控都是非常关键的。
规程对混凝土的浇筑、养护、支撑等工艺进行了规定，要求按照国家标准和建筑规范进行施工，并对施工过程进行监控和验收。
混凝土异形柱结构技术规程
混凝土异形柱结构是一种结构形式，它由混凝土构成，能够满足建筑物和其他结构物的支撑需求。
这种结构具有较强的抗震性能，可以有效地减少地震及其他极端天气的影响。
混凝土异形柱结构技术规程是一种技术规范，旨在保证混凝土异形柱结构的安全、结实、可靠。
它规定了混凝土异形柱结构的材料、尺寸、形状、支座、支承和连接等技术要求，以及在混凝土异形柱结构施工中应遵循的各项技术准则。
首先，混凝土异形柱结构技术规程要求混凝土应具有良好的抗压、抗折强度和耐久性，并且具有足够的抗裂性和防水性。
其次，混凝土异形柱结构的尺寸、形状要求要符合设计要求，并且要保证混凝土结构的稳定性和结实性。
此外，混凝土异形柱结构的支架与支承要求要满足设计规范的要求，并且要求支架和支承能够满足设计所需的安全要求。
最后，混凝土异形柱结构的连接也要满足设计要求，连接应紧固牢固，无渗漏，能够满足混凝土异形柱结构的要求。
总而言之，混凝土异形柱结构技术规程是为了保证混凝土异形柱结构的安全、结实、可靠，并且要求混凝土材料、尺寸、形状、支座、支承、连接等技术要求要符合设计要求，并且要满足混凝土异形柱结构的所有技术要求。
这种技术规范能够有效地提高工程质量，保
证混凝土异形柱结构的安全性和可靠性。
混凝土异形柱结构技术规程 jgj 149-2017混凝土异形柱结构技术规程JGJ 149-2017，是中国国家标准化管理委员会发布的关于混凝土异形柱结构设计和施工的技术规范。
规程的主要目的是指导工程师和施工人员在设计和施工过程中合理、安全、高效地完成混凝土异形柱结构的建设。
首先，该技术规范详细介绍了混凝土异形柱结构的定义、分类、材料要求、施工方法、施工质量要求等方面的内容。
其中，定义部分明确了异形柱结构的含义，并解释了异形柱的多种形式和应用场景。
分类部分针对不同形式的异形柱，给出了具体的分类方法，并要求根据不同分类采取相应的施工措施。
材料要求部分规定了混凝土的配制、强度等要求，并对钢筋、连接件以及其他常用材料的规格、性能等进行了详细说明。
其次，规程对混凝土异形柱结构的设计进行了规范。
设计部分包括结构设计的基本要求、设计计算方法和设计检查要点等内容。
基本要求部分要求设计人员在进行结构设计时应满足结构的承载力、变形控制、耐久性等要求，并要求设计人员对结构的稳定性进行评估和处理。
设计计算方法部分详细介绍了异形柱结构的计算方法、参数的选择以及计算结果的验证等内容。
设计检查要点部分列出了设计审核中需要关注的关键问题，以确保设计的准确性和合理性。
最后，规程对混凝土异形柱结构的施工进行了规范。
施工部分包括施工组织设计、施工准备、施工工艺和施工管理等内容。
施工组织设计部分要求施工单位应根据设计要求和实际情况制定施工方案，并确定施工组织和管理措施。
施工准备部分包括施工设备、人力和材料的准备工作，以及对施工现场的准备等。
施工工艺部分详细说明了混凝土浇筑、养护、防渗等工序的操作要点和注意事项。
施工管理部分要求建立健全的施工管理制度，确保施工质量和安全。
总结起来，混凝土异形柱结构技术规程JGJ 149-2017是一项权威的技术规范，对于混凝土异形柱结构的设计和施工具有重要的指导作用。
通过遵循规程的相关要求，施工单位和设计单位可以确保工程质量、减少施工风险，并提高混凝土异形柱结构的综合性能和使用寿命。
异形柱结构设计特点及应用分析摘要：随着城市建设的不断发展，出现了很多新的建筑结构形式，异形柱框架结构正是这些新型结构的一个代表。
异形柱结构因其具有住宅室内空间灵活布置的特点，决定了其是营造高品质住宅的首选结构，并得到广大房地产开发商和用户的欢迎，但再好的结构难免有缺陷，本文根据作者多年的工作经验，结合工程案例，探讨异形柱的选择以及设计的的体会。
关键词：异形柱结构；变形能力；平面布置随着我国建筑事业的迅速发展以及人们物质文化水平的不断提高，人们对住宅的要求越来越高，这就给建筑工程师们提出一个难题：如何科学进行住宅房间的布局，如何达到更好地室内装饰以及家具布置的效果。
总之，如何充分利用建筑物的有效空间，在城市住房问题越来越紧张的今天已成为住宅结构设计中一个必须考虑的问题。
异形柱框架作为一个新的结构体系在这一背景下出现了。
异形柱结构是指采用异形柱的框架结构和框架-剪力墙结构。
异形柱结构是一种新兴结构，虽然在结构受力和抗震性能上存在一定的缺陷，但因其有室内净使用空间大、室内空间布置灵活、室内观感好、结构自重轻等优点，所以有其存在的市场价值，在工程实践中也的确经常被采用。
故此我们应该掌握其受力特性和结构特点，在了解其结构破坏机理的基础上采用合理的结构布置形式，达到最好的设计效果。
1异形柱结构特点1.1异形柱结构相对于砖混结构的优点采用有异形截面柱的框架结构、框—剪结构，其整体变形特征与普通矩形截面柱相接近。
与相同截面积的矩形柱比较，异形截面柱的自身刚度大，因而在框架结构和框—剪结构中采用异形截面柱后，结构的整体刚度增大，结构侧移减少；虽然结构的自振周期变短，水平地震作用加大，但结构的整体刚性好，抗震性能不会减低。
1.2异形柱结构的受力及抗震特点异形柱结构的特点决定了其受力性能、抗震性能与矩形柱结构不同，其主要体现在异形柱本身及梁柱节点上。
据有关研究显示，异形柱的延性不如普通矩形柱。
由于多肢导致了异形柱剪力中心与截面形心不能重合在一起，在受力的情况下，各肢产生翘曲正应力和剪应力。
异型柱结构技术规范理解应用问：“一”形柱为什么规程中未采用？答：“一”形柱截面两主轴方向抗弯能力相差甚大。
不论是在风荷载作用下还是在地震作用下结构中的柱，一般都是受到两个方向的弯矩同时作用，其受力后的表现可想而知，以上是正截面承载力方面。
“一”形柱在双向剪力作用下性能也不好，由《混凝土结构设计规范GB50010》中柱双向受剪承载力计算公式可见，柱截面相邻两边长相差越多，其斜向受剪承载力越低。
如果沿“一”形柱短边方向有梁与其相连，则此梁柱节点的核心区面积只有柱厚乘梁宽这一点点，显然承受不了它受到的节点剪力。
2000年前中国建筑科学研究院抗震所做了“高层建筑短肢剪力墙结构振动台试验研究”项目。
试验结果为：“破坏最严重的墙肢是底层‘一’字形的小墙肢”。
该文结论之一是：“短肢墙应在两个方向均有连接，避免采用孤立的‘一’字形墙肢。
”这也可看为是对前面分析的试验验证。
所以异形柱规程未将“一”形柱列入。
问：规程为什么未将Z形柱列入？答：Z形截面柱与“一”形截面柱类似，即两主轴方向抗弯能力相差甚大。
其正截面受弯及双向受剪性能可参见“一”形截面柱的解释。
仅有的Z形柱试验是李杰等人做的沿Z形中间肢作用弯矩和剪力的试验。
结果是在肢中间沿柱长方向，出现较大的裂缝。
一般情况即斜向受力，现无试验研究。
多数情况下是Z形的上下两水平肢受与其方向一致的力，即由两根梁传来的拉力或压力，这只有通过中间肢的受扭来传递，后果只能是中间肢的断裂！节点受剪性能到底如何？这些都没有试验结果可以借鉴。
钢筋混凝土结构是复杂的非线性复合材料结构，目前还离不开试验，在无大量试验背景下就提出计算公式并列入规程指导设计，显然是太草率了！问：目前工程中遇到Z形柱怎样设计计算较好？答：工程中经常遇到需要做Z形柱的情况，在设计计算时较好的方法是在PMCAD 输入时将其按两个L形柱来输入并进行内力及配筋计算。
因为Z形柱受力较大时易在中间肢劈开，劈开后（极限状态）其受力接近于两个L形柱，按两个L形柱处理较为合适。
如按两个等肢的L形柱输入时，中间肢较短时会有大部分重叠也可。
此时两L形柱间的梁会因刚度太大而超筋，也不必管，因实际上无此梁，只是有限元计算时必须两柱间有联系需要有此梁。
问：为什么规程中的“异形柱”只限于肢厚小于300mm（L、T、+）异形柱？答：现在建筑界所讲的“异形柱”，特点是截面肢薄，由此引起构件性能与矩形柱性能的差异。
这些包括受力、变形、构造做法等一系列差异。
制定规程主要是针对肢厚200、250mm的异形柱，如将肢厚等于和大于300mm的L、T、+异形柱也列入其中，将会有大量篇幅是在后者上，即后者所占的篇幅要大于前者所占篇幅，这将使规程变得“失去重心”。
例如：《混凝土结构设计规范》GB50010规定柱截面任一边的尺寸不宜小于300mm，但异形柱的（两肢）肢厚在此情况时，可服从GB50010的规定，即混凝土强度等级可到C50以上；纵筋直径可不应受不大于25mm的限制；纵筋配筋率可不受3%的限制；钢筋净保护层最小要达到30mm；与此柱相连的框架梁梁高可不受异形柱规程限制；截面肢高也不应受不小于500mm的限制、因GB50010规定300mm×300mm截面的柱可做，我做了一400mm×400mm只是去掉了100mm×100mm的一个角的柱，按异形柱规程（肢长不得小于500mm）就不让做了，等等。
如将肢厚小于300mm（L、T、+）异形柱也列入规程，则以上所列的这些都要在规程中做出规定，而这些在GB50010中已有规定，占了篇幅，还没有新的东西，让设计人员两本标准都要看，不知要浪费多少人的多少时间。
问：为什么要限制异形柱的混凝土强度等级不小于C25和不大于C50？答：异形柱截面尺寸薄，混凝土强度等级小于C25的话可能达不到其与钢筋之间保证粘结的要求。
强度等级为C50以上的异形柱构件及结构科学研究相对较少，还不足以行成编制规程条文的基础，所以这次规程未列入。
问：为什么不对异形截面柱提出双向受剪截面尺寸及承载力的要求？答：试验表明，矩形截面钢筋混凝土柱在斜向水平荷载作用下，其受剪承载力大致服从椭圆规律（图1）。
椭圆的主次轴在X、Y坐标轴上。
如将斜向作用剪力沿X、Y轴方向分解而分别按各自方向验算截面尺寸及计算配筋的话，其结果是设计出的构件受剪承载力偏小了，即在图形上看，斜向剪力作用点处于承载力椭圆图形的外边（图1）。
所以，设计计算时要先将剪力沿X、Y方向的两个分力分别扩大，然后再按X、Y向分别配筋，才能达到斜向承载力大于作用力的效果，这就是《混凝土结构设计规范》GB50010的作法。
L、T、+形截面柱有斜向水平荷载作用下，其受剪承载力的平面图形为梅花状（图2），在各象限图形是凸的。
在斜向剪力作用下，如果按X、Y两个分量分别配筋满足要求的话，其斜向承载力也能满足要求。
由以上原因，异形柱规程规定异形柱的斜截面承载力可以分X、Y向分别进行设计。
图2是等肢（即两肢长度、宽度相同）异形截面柱受剪承载力图形，不等肢时，该图形的凸出程度要差一些，两肢长度相差越大，凸出程度越差，一形柱就是个扁椭圆。
所以，这也是规程规定异形柱截面任一肢肢长不得小于500mm的一个原因。
问：规程限制异形柱截面各肢长不小于500mm的原因何在？答：规程此条隐含着可以采用不等肢的异形柱截面，即L、T、+形截面的两个正交方向的肢长或肢厚可以不相等。
规定此条有以下几个方面的原因：1．双向正截面承截力要求。
因住宅等民用建筑层高不大于3m，要满足柱肢长度与柱肢厚度之比不大于4及柱净高与柱截面肢长之比不小于3这两条要求，截面最大肢长不会大于800mm。
如果，截面一个肢长为800mm，若另一肢肢长小于500mm，则柱的双偏压计算表明，该柱的两轴抵抗弯矩图是一个很扁的椭圆，即两轴的抵抗弯矩值相差很多，比“一”形柱好不了多少；2. 各荷载角方向延性相差很多，为了保证其有一定的延性，即最小延性的荷载角时的延性达到抗震的要求，箍筋间距要加的很密，不是规程按轴压比确定箍筋间距的表中数值所能包含的。
随着两肢肢长比的变化，箍筋间距变化很大，不易用较简单的方法表达；3. 柱截面双向受剪性能较差，此已在上面的条目中提到了，这里不赘述；4. 因一般异形柱肢较薄（200mm或250mm），再加上肢较短（小于500mm），此柱上节点核心区过小，节点的受剪承载力可能不足。
5. 伸入柱内的梁纵筋锚固长度不够25d或者30d要求。
问：为什么规程中异形柱只限于肢长与肢厚比h/b≤4的构件？答：经大量理论和试验研究，截面高宽比h/b≤4杆件为柱的特性，即杆件受压弯时其截面上应变分布符合平截面假定。
当h/b>4时，由于民用住宅层高决定了柱高不是很长且其截面上剪应力分布不均匀的影响，平截面假定不再成立。
因此，它已不属于柱的范围，其承截力特性还有待仔细的理论和试验研究。
目前，还不具备总结出计算公式和构造要求并列入规程用以指导设计的条件。
问：如遇到肢长与肢厚比h/b大于4且小于5的L、T、+形截面竖向构件怎样设计较妥？答：对于这种界于异形柱与短肢墙的构件，可采用异形柱规程和高层建筑混凝土结构技术规程JGJ-3中关于两者的正截面、斜截面、梁柱节点规定中较严的条款进行设计。
问：为什么异形柱规程中未对异形柱框架－剪力墙核心筒结构体系作出规定？答：目前为止，关于异形柱框架－剪力墙核心筒结构在国内大部分地区建造的较少，其强度、变形及抗震性能的理论和试验研究也很少，所以这次规程未将其列入。
问：为什么目前设计异形柱结构要用规程编制成员开发的专用配筋软件CRSC进行？答：异形柱的两个最为薄弱的环节是节点受剪承载力与柱的延性性能，目前（2004年5月15日）一般主要用于矩形截面钢筋混凝土柱结构的设计软件对这两个环节均与规程要求相差甚远！如PKPM系列软件TAT、SATWE一直未对异形柱梁柱节点计算其受到的剪力，而规程要求无论抗震与非抗震设计均应进行节点强度计算及配箍筋。
节点是异形柱结构的最薄弱环节，别的条目解释了，这里不赘述。
异形柱构件抗震性能差就在于其延性差，为使其能达到与普通截面柱相当的延性就要通过增加箍筋约束，规程编制根据大量试验总结出规程表6.2.2的规律，即异形柱的延性与箍筋直径、箍筋间距与箍筋直径/纵筋直径比值、柱轴压比的关系，不只是配箍率一个指标，并且1%只是对轴压比小情况时的起控制（对H/b<4的柱应不小于1.2%），轴压比较大时远远不止是1%。
即将异形柱当成矩形柱来计算配筋是远远不能满足规程要求的！长期以来，很多专家对异形柱结构是否能用在抗震设防区存在疑问，据我分析是在有些人的头脑中对异形柱按普通柱进行计算和配筋其结果必然是这样的异形柱抗震性能很差。
比如上世纪八十年代初，中国建筑科学研究院抗震研究所进行了一座异形柱结构抗震振动台试验。
当时天津异形柱规程还未出版，振动试验模型就是将异形柱按普通柱进行计算和配筋的（当然节点也未按异形柱规程要求去做）。
试验结果是其抗震性能很差。
如按天津规程要求去做，肯定其性能不会很差，见近年来各地做的十几个振动台试验文献。
所以讲，对异形柱结构绝对不能用普通柱设计公式去配箍筋！异形柱结构配筋专用软件CRSC严格按照异形柱规程要求进行节点和柱箍筋配置，所以在目前其他软件在以上两关键方面远远未达规程要求的情况下，只有用CRSC软件进行配筋计算才能保证设计出的异形柱结构安全可靠，否则遭遇设防烈度地震时肯定会发生建研院抗震所振动台试验的结果。
请问：对异形柱的轴压比限值的取值主要是意见何依据和实验确定的，而且注意到新版天津规程和旧版规程有所区别，且有从严的趋势，曾见到许多文献介绍异形柱轴压比限值的研究，但是，许多结论差异较大，不知道国家异形柱规程主要是基于何原因确定？答: 轴压比限值及框架柱构造要求的修订：近来的研究表明，一般情况下L形、T形截面柱的截面延性随配筋率的提高而提高,然而在某柴荷载角情况下，由于截面几何形状的不对称性，拉压筋比例失衡，使得L形、T形截面柱的延性会随配筋率的提高而降低。
此次修订中综合考虑上述情况，对L形、T形截面框架柱进行了大量的补充计算分析，并根据分析结果对原《规程》第6.2.2条附表的轴压比限值进行了修订，适当调整了L 形、T形截面柱的轴压比限值。
对+形截面框架柱则考虑了肢高与肢厚比的影响，对其轴压比限值也做了适当调整。
总的来讲，L形、T形、＋形截面柱的轴压比限值均比原《规程》有所减小，减小的幅度：L形、T形截面柱为0.05;＋形截面柱为0.05～0.1。
问：对一般情况的异形柱结构为什么要规定在结构的两个主轴方向及与两主轴呈45°方向应分别计算水平地震作用并进行抗震验算？答：这里的一般情况是指平面布局较为规则的异形柱结构。
