PKPM计算异形柱结构

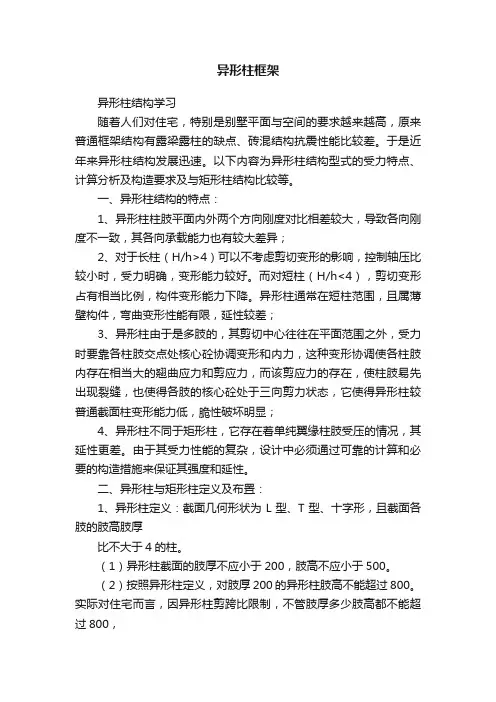

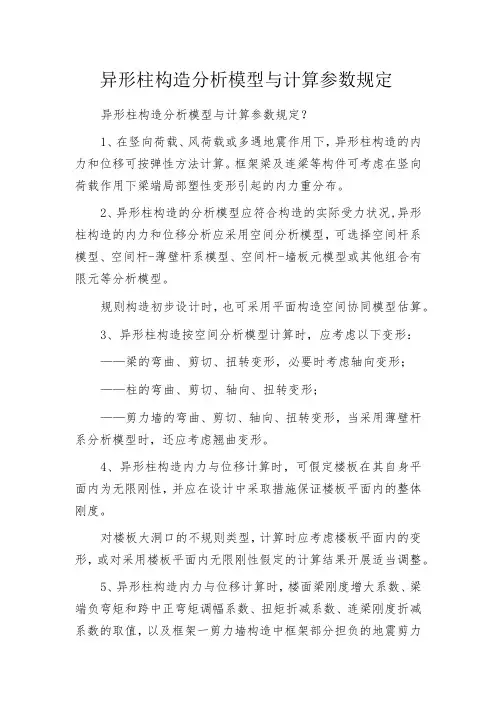

异形柱框架异形柱结构学习随着人们对住宅，特别是别墅平面与空间的要求越来越高，原来普通框架结构有露梁露柱的缺点、砖混结构抗震性能比较差。

于是近年来异形柱结构发展迅速。

以下内容为异形柱结构型式的受力特点、计算分析及构造要求及与矩形柱结构比较等。

一、异形柱结构的特点：1、异形柱柱肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异；2、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。

而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。

异形柱通常在短柱范围，且属薄壁构件，弯曲变形性能有限，延性较差；3、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显；4、异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。

由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。

二、异形柱与矩形柱定义及布置：1、异形柱定义：截面几何形状为L型、T型、十字形，且截面各肢的肢高肢厚比不大于4的柱。

（1）异形柱截面的肢厚不应小于200，肢高不应小于500。

（2）按照异形柱定义，对肢厚200的异形柱肢高不能超过800。

实际对住宅而言，因异形柱剪跨比限制，不管肢厚多少肢高都不能超过800，一般不等肢异形柱肢高比一般不超过1.6。

（3）对Z型的异形柱，可输入两个L型异形柱，PKPM建模时两个异形柱用刚性梁连接处理。

（4）对一字形异形柱，设计时尽量改为300宽的矩形柱，当建筑要求不能改动时，可布短肢墙，当墙厚为200时，可布200x1050的短肢墙。

注意异形柱框架结构不能出现较多的短肢墙，计算按照异形柱框架结构计算，短肢墙编号按照DZQ等墙体编号，不能编号为KZ;当短肢墙较多时应按照异形柱框剪结构计算，应布置适当的长肢墙。

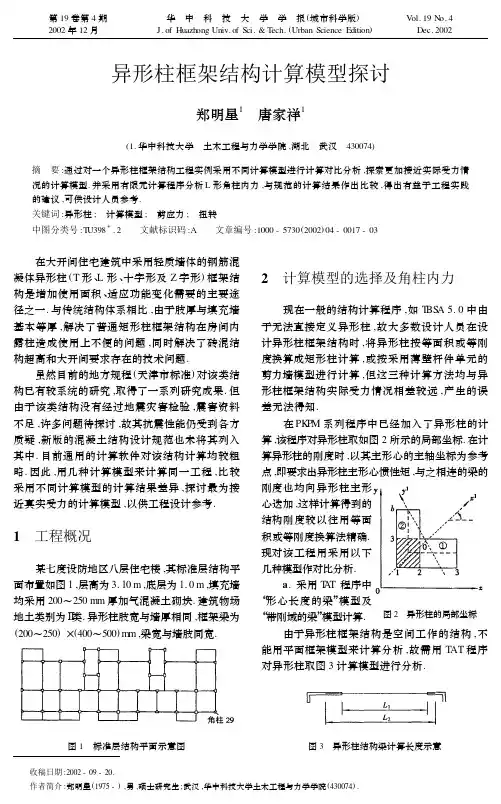

异形柱框架结构计算模型探讨郑明星1　唐家祥1(1.华中科技大学　土木工程与力学学院,湖北　武汉　430074)摘　要:通过对一个异形柱框架结构工程实例采用不同计算模型进行计算对比分析,探索更加接近实际受力情况的计算模型.并采用有限元计算程序分析L 形角柱内力,与规范的计算结果作出比较,得出有益于工程实践的建议,可供设计人员参考.关键词:异形柱;　计算模型;　剪应力;　扭转中图分类号:T U398+.2 文献标识码:A 文章编号:1000-5730(2002)04-0017-03 在大开间住宅建筑中采用轻质墙体的钢筋混凝体异形柱(T 形、L 形、十字形及Z 字形)框架结构是增加使用面积、适应功能变化需要的主要途径之一.与传统结构体系相比,由于肢厚与填充墙基本等厚,解决了普通矩形柱框架结构在房间内露柱造成使用上不便的问题,同时解决了砖混结构超高和大开间要求存在的技术问题.虽然目前的地方规程(天津市标准)对该类结构已有较系统的研究,取得了一系列研究成果.但由于该类结构没有经过地震灾害检验,震害资料不足,许多问题待探讨,故其抗震性能仍受到各方质疑,新版的混凝土结构设计规范也未将其列入其中.目前通用的计算软件对该结构计算均较粗略.因此,用几种计算模型来计算同一工程,比较采用不同计算模型的计算结果差异,探讨最为接近真实受力的计算模型,以供工程设计参考.1　工程概况某七度设防地区八层住宅楼,其标准层结构平面布置如图1,层高为3.10m ,底层为1.0m ,填充墙均采用200～250mm 厚加气混凝土砌块.建筑物场地土类别为Ⅱ类.异形柱肢宽与墙厚相同,框架梁为(200～250)×(400～500)mm ,梁宽与墙肢同宽.图1　标准层结构平面示意图2　计算模型的选择及角柱内力现在一般的结构计算程序,如T BS A 5.0中由于无法直接定义异形柱,故大多数设计人员在设计异形柱框架结构时,将异形柱按等面积或等刚度换算成矩形柱计算,或按采用薄壁杆件单元的剪力墙模型进行计算,但这三种计算方法均与异形柱框架结构实际受力情况相差较远,产生的误差无法得知.在PK P M 系列程序中已经加入了异形柱的计算,该程序对异形柱取如图2所示的局部坐标.在计算异形柱的刚度时,以其主形心的主轴坐标为参考点,即要求出异形柱主形心惯性矩,与之相连的梁的图2　异形柱的局部坐标刚度也均向异形柱主形心迭加,这样计算得到的结构刚度较以往用等面积或等刚度换算法精确.现对该工程用采用以下几种模型作对比分析.a .采用T A T 程序中“形心长度的梁”模型及“带刚域的梁”模型计算.由于异形柱框架结构是空间工作的结构,不能用平面框架模型来计算分析,故需用T AT 程序对异形柱取图3计算模型进行分析.图3　异形柱结构梁计算长度示意收稿日期:2002-09-20.作者简介:郑明星(1975-),男,硕士研究生;武汉,华中科技大学土木工程与力学学院(430074).第19卷第4期 华　中　科　技　大　学　学　报(城市科学版) V ol.19N o.42002年12月 J.of Huazhong Univ.of Sci.&T ech.(Urban Science Edition ) Dec.2002 “形心长度的梁”模型即当用户输入异形柱后,如果认为与该异形柱相连的梁与其形心相连,那么在计算此梁时,就以两端异形柱的形心为准,在计算梁刚度时就会以两端形心长度L 2为准.“带刚域的梁”模型即如果异形柱考虑梁的刚域,则按梁长为L 1来计算梁的刚度,这样梁的计算长度变短,从而提高了结构的刚度.b .采用S A T WE 程序加“刚梁单元”模型计算.图4　框架带刚梁计算示意由于实际结构中,框架梁并未直接通过异形柱的形心,故在S A T WE 程序中设置了一刚臂单元,该单元无自重,刚度无穷大,让该单元一端通过柱截面形心,另一端与框架梁相连(图4),这使得结构传力更加接近实际受力状况.c .采用S AT WE 程序中“墙元”模型计算.把异形柱作为剪力墙输入,用S AT WE 计算.由于S AT WE 采用空间有限元壳元模型分析,剪力墙存在平面外刚度,较采用薄壁杆件单元的T AT 及T BS A 精确.但是,该模型无法考虑由于剪力墙输入时两方向重合部分带来的计算误差.以上四种模型均采用振型分解反应谱法计算,认为楼板在自身平面内刚度无穷大,各层内所有柱均有相同的平动和转动.同时考虑了平扭耦连计算整体结构的扭转效应,这样由于水平合力作用线不经过楼层平面的刚度中心而产生的扭矩由各框架水平剪力的合力矩平衡.内力组合的方法均采用完全二次型组合C QC 法,结构布置、荷载及各计算参数取值完全相同.但是,T AT 和S AT WE 程序均忽略框架柱本身受到的扭矩.d .角柱内力.依上所述,“形心长度的梁”与“带刚域的梁”、“刚梁单元”及“空间有限元壳元的剪力墙单元”模型会得到不同的计算结果.几种不同计算模型得到的最大层间位移δ均发生在第三层,取y 方向水平地震作用下角柱29第三层的内力进行分析(表1).表1中,T 1为自振周期;N ,V x ,V y ,M x ,及M y 分别为第三层角柱29的轴力,x 方向剪力,y 方向剪力,x 方向顶端弯矩及y 方向顶端弯矩.T AT 1为形心长度的梁;T AT 2为带刚域的梁;S AT WE 1为加刚梁单元;S AT WE 2为空间有限元壳元的剪力墙单元.可以看出,S AT WE 1的计算模式得出的自振周期最小,水平地震反应最大,角柱内力最大.表1　角柱内力对比项目T AT 1T AT 2S AT WE 1S AT WE 2T 1/s 1.30891.1517 1.1453 1.2435δ1/9511/10821/10581/1154N /kN 70.774.786.3—V x /kN 8.59.010.1—V y /kN -13.7-14.8-16.9—M x /kN ・m 20.822.926.2—M y /kN ・m12.813.715.4—3　剪应力分析以上计算模型由于均忽略了柱本身的扭转影响,故都未能输出在水平地震作用下柱端扭矩及由此产生的剪应力大小.国家规范及地方规程中均未对L 形图5　有限元分析模型截面异形柱的受扭计算作出规定,故在此采用有限元程序分析在水平剪力作用下,柱本身产生的附加扭转作用而产生的水平剪应力.为考虑柱自身扭转影响对柱截面上水平剪应力的作用,取一层柱进行分析.用S AP 92程序建立如图5所示的计算模型.模型边界条件为下端完全固接,上端各节点仅允许水平方向位移和转动,约束竖向变形,高度为标准层层高.该模型与文献[1]中试验模型相似.图6　x 方向水平剪应力/N ・m -2水平力大小F x 和F y 取自前述的S AT WE 程序加“刚梁单元”计算模型得到的结果,F x =V x =10.1kN ,F y =V y =-16.9kN.水平力作用线认为与框架梁中心线相同,较符合实际受力情况.计算得到的水平剪应力分别如图6及图7.81 华　中　科　技　大　学　学　报(城市科学版) 2002年图7　y 方向水平剪应力/N ・m-2表2　剪应力比较　N /m 2方向最大水平剪应力V/bh 0x 1.4×1058.5×104y -2.0×105-1.4×105 注:表中,b 为墙肢宽度;h 0为验算方向墙肢的有效高度. 表2为有限元分析结果与按现行规程不考虑柱自身扭转产生的剪应力比较,可见L 形柱在双向水平力作用下扭转效应明显,产生的最大水平剪应力约为不考虑扭转时的1.5倍.4　结果与结论建议a .以上计算结果显示,不同模型计算结果略有差别.T AT 程序的计算模型认为框架梁直接与异形柱形心相连,与实际情况有差别.T AT 程序中“形心长度的梁”计算模型自振周期偏小,地震反应相对较小,计算结果偏于不安全.采用壳元的剪力墙单元计算模型无法考虑墙体重叠部分影响产生的误差,且输出的结果为每段墙肢的内力,配筋构造为剪力墙的构造,无法应用于工程实际,其周期及层间位移仅能作为设计参考.采用S AT WE 程序加“刚梁”单元的计算模型得出的自振周期最小,水平地震反应最大,其传力路径也最为接近实际受力情况,建议设计中按此模型计算. b .由于异形柱框架结构梁柱节点较矩形柱框架结构弱,作者所述的“刚梁”作用,不能仅由梁柱节点提供,柱边楼板也参与了一定的传力作用.文献[2]震动台模型试验表明:在往复水平震动作用下,异形柱周边楼板与梁交接处出现大量贯通裂缝,楼板破坏严重,也说明异形柱框架结构梁柱边楼板对节点传力起到一定作用.故柱边楼板需局部加强,配置一定数量加强筋,以防止柱边楼板开裂,让柱边楼板与梁柱节点共同工作,符合构件节点的破坏不应先于其连接的构件的抗震设计原则.c .异形柱框架结构楼板在框架整体协同工作中起到的作用较矩形柱框架结构强,故建议采用整体现浇楼面结构,在楼梯间及开较大洞口部位设置矩形柱,角柱为异形柱时角柱边楼板不宜开洞.d .由于角柱多为L 形柱,在单向地震作用下,角柱受到双向水平力的作用,由此产生的剪应力还伴随较明显的附加扭转作用,而L 形柱的附加扭矩相对T 形及十字形柱明显,故在实际工程设计中对异形柱,特别是角柱仅考虑其受剪力作用是偏不安全的.有限元分析表明其内折角还伴有明显的应力集中现象,故在设计中应适当加强其抗剪及抗扭承载力,建议将L 形角柱抗震等级按规范提高一级设计.e .用基础隔震技术可以让隔震层消耗大部分地震能量,能将对异形柱框架结构不利的水平地震反应减小60%左右,整个结构的扭转反应降低得更多,这样可以有效减小地震作用下异形柱产生的水平剪力,异形柱自身的附加扭矩也相应减小.此方法从另一个角度来改善该类结构的抗震性能,也是值得探讨的思路之一.参　考　文　献[1]林宗凡,吴善能.L 形截面柱的合理配筋方式[J ].工业建筑,1999,(2):25-28.[2]郑建岚,罗素蓉.异形柱框架结构的试验研究[J ].工业建筑,2000,(1):13-15.Discussion on the C alculating Model of Lihgtw eight FramedStructures with Special 2shaped ColumnsZHENG Ming 2xing 1　T ANG Jia 2xiang 1(1.C ollege of Civil Eng.&Mechanics ,H UST ,Wuhan 430074,China )Abstract :On the basis of the calculation of lightweight framed structures with special 2shaped RC columns through different m odels ,the best m odel approaching the real structure is explored.The internal force of the L 2shaped cor 2ner column is analyzed with finite element method.C om pared with the calculating result from the code ,s ome signi 2ficative advices are concluded ,which can serve as reference for engineering design.K ey w ords :special 2shaped columns ;calculating m odel ;shearing strength ;torsion91第4期 郑明星等:异形柱框架结构计算模型探讨。

PKPM复杂结构建模技巧及常见问题2008-05-18 16:34:51 来源: 作者: 【大中小】评论：0 条1 计算模型应满足条件1.1 基本反映原结构的受力特征和传力关系;1.2 基本符合原结构的边界条件;1.3 基本符合分析程序采用的计算假定条件。

2 框支墙输入模型框支墙偏心处理方法：（见图）梁轴2.1在框支层按框支墙位置加建辅助轴线；2.2在墙支两端点垂直框支梁轴线设相对刚度较大的辅助短梁，力求正确反映墙与梁间的偏心传力关系。

3 大截面柱梁输入模型3.1注意梁一定要直接或间接与柱定位节点相连;下图梁只穿过柱截面,荷载没传至柱.大截面异形柱输入:分解为矩形柱+剪力墙输入4 楼板计算模型4.1 各种楼板模型及其适用情况楼板模型刚度设定适用情况弹性板6 面内面外均按实际刚度. 板-柱,板-柱墙结构楼板弹性板3 面内无限刚,面外按实际刚度. 厚板转换层楼板弹性膜面内按实际刚度,面外刚度为0. 一般梁板楼面楼板刚性板面内无限刚,面外刚度为0 位移及刚度控制计算4.2下述情况宜用弹性膜楼板模型(结果供强度设计用)4.2.1 楼板开大洞或回形、凹形、弧形、长条形平面和楼板平面不规则—刚性楼板假定不成立4.2.2 转换层、裙房屋面层、嵌固层楼板—竖向刚度突变层；4.2.3 两结构单元间只有簿弱的水平构件联结时—水平刚度突变部位；4.2.4 需作楼板局部变形验算楼板.4.2.5复杂结构有关层面:连体结构的连结体及连结体两端上下各两层;错层结构咬合部位两侧的楼板。

5 地下室的输入模型5.1 地下室边墙宜按开低洞联肢墙或墙柱加深梁输入,不宜按连续剪力墙输入;否则易造成内力分配失真.5.2 嵌固层设定[9]5.2.1 地下室顶板作为嵌固端条件1) 地下室顶板与室外地坪高差不超过3级台阶;2) 地下室顶板为梁板结构(不是无梁楼盖),且满足《抗规》第6.1.14条关于地下室梁柱受弯承载力要求;3) 地下室侧壁有良好侧限,且地下室侧壁离塔楼边不超过3倍地下负一层层高.5.2.2 无地下室时嵌固端设定1) 当基础面纵横方向设置刚度较大基础梁时,以基础面为嵌固端;2) 当基础面离地面有一定距离时,若地面处设置刚性地面时,嵌固端设在刚性地面.5.2.3有地下室时嵌固端设定1) 单层地下室,宜取基础面作嵌固端,可避开规范对”地下负一层的抗震等级与部结构一致”及”嵌固层楼板厚度不小于160”的要求,可能反而经济合理;2) 当地下一层为抗爆级别较高的防空地下室时,顶板较厚,可取顶板为嵌固层;3) 塔楼与地下室顶板投影面积比<<1时,地下室侧限离塔楼远, 地下室顶板不能有效嵌固,回填土对地下室约束刚度比宜≤2.5.3 基础埋深不在同一标高时处理方法5.3.1 利用程序处理基础不等高功能；5.3.2 将基础高的柱的截面加大延至低基础面,模拟成等高基础面。

第26卷第4期2010年8月结 构 工 程 师Str uctural Engi n eersVo.l 26,No .4Aug .2010收稿日期:2009-12-07*联系作者,Em ai:l yqwangt@j hot m ai.l co m使用PKP M 软件计算异形柱结构的注意事项王依群*曹 茹(天津大学建筑工程学院暨港口与海洋工程教育部重点实验室,天津300072)摘 要 国家行业标准5混凝土异形柱结构技术规程6(JGJ 149)2006)颁布实施以来,全国建设异形柱结构的数目逐年增加。

相对于矩形柱结构来讲,异形柱结构仍处于少数,所以,多数设计单位采用的设计软件PKP M 2S AT WE 关于异形柱结构设计计算功能还远不如矩形柱结构的相关功能完善,设计人员对用该软件设计异形柱结构也有不熟悉的地方,甚至出现用混凝土规范对矩形柱的规定设计异形柱,造成异形柱结构的安全度降低。

针对此,介绍了使用P KP M 软件设计异形柱结构要注意的事项,特别是目前软件与规程要求不一致的地方。

关键词 钢筋混凝土,异形柱,PKP M ,设计,软件K ey Iss ues i n Desi gn of Structures w ith Speci a lly Shaped Col umns by Using PKP M Soft wareWANG Y i q un *C AO Ru(School of C ivil Engineer i ng ,T ian ji n University ,T ian ji n 300072,China)Abstr act Si n ce the Techn ica l spec if action f or concrete structures w ith specially shaped col u mns was issued ,t h e number of this k i n d of structures has been increac i n g year by year .Bu,t co mpared w ith struct u res w ith rectangle col u mns ,the number of structures w ith specia lly shaped columns is i n the m i n ority .So ,so me desi g ners are not fa m iliar w ith the later as sa me as the f o r m er ,the sa me situation was occurred in thecalcu l a ti o n f uncti o n ofPKP M desi g n sof t w are .For exa mple ,so me aspects of the structures with spec i a ll y shaped col u mns desi g ned by the desi g ners using PKP M soft w are were accordance w ith the spec if action f or struct u res w it h rectangle coul m ns ,it poses a threat to t h e saf ety of the struct u res .Fro m th is poi n t of vie w ,so me key issues i n the desi g n of th is kind of structures by usi n g PKP M soft w are are d iscussed ,particu larly about the d iff erence bet w een the soft w are and the spec ifaction.K eyword s re i n f o rced concrete ,specially shaped col u mn ,PKP M ,desi g n ,soft w are1 引 言异形柱结构由于其室内不露柱角,受到住户的欢迎,但经研究其在静载作用下及抗震性能均不及矩形柱结构[1,2]。
