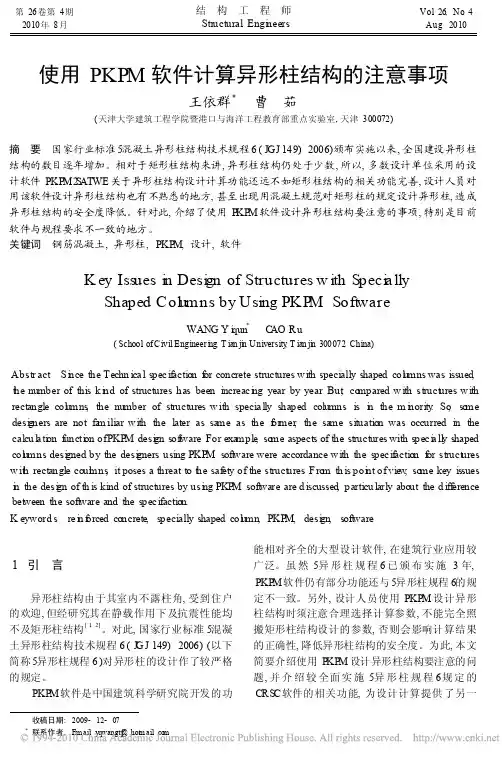

第26卷第4期2010年8月结 构 工 程 师Str uctural Engi n eersVo.l 26,No .4Aug .2010收稿日期:2009-12-07*联系作者,Em ai:l yqwangt@j hot m ai.l co m使用PKP M 软件计算异形柱结构的注意事项王依群*曹 茹(天津大学建筑工程学院暨港口与海洋工程教育部重点实验室,天津300072)摘 要 国家行业标准5混凝土异形柱结构技术规程6(JGJ 149)2006)颁布实施以来,全国建设异形柱结构的数目逐年增加。

相对于矩形柱结构来讲,异形柱结构仍处于少数,所以,多数设计单位采用的设计软件PKP M 2S AT WE 关于异形柱结构设计计算功能还远不如矩形柱结构的相关功能完善,设计人员对用该软件设计异形柱结构也有不熟悉的地方,甚至出现用混凝土规范对矩形柱的规定设计异形柱,造成异形柱结构的安全度降低。

针对此,介绍了使用P KP M 软件设计异形柱结构要注意的事项,特别是目前软件与规程要求不一致的地方。

关键词 钢筋混凝土,异形柱,PKP M ,设计,软件K ey Iss ues i n Desi gn of Structures w ith Speci a lly Shaped Col umns by Using PKP M Soft wareWANG Y i q un *C AO Ru(School of C ivil Engineer i ng ,T ian ji n University ,T ian ji n 300072,China)Abstr act Si n ce the Techn ica l spec if action f or concrete structures w ith specially shaped col u mns was issued ,t h e number of this k i n d of structures has been increac i n g year by year .Bu,t co mpared w ith struct u res w ith rectangle col u mns ,the number of structures w ith specia lly shaped columns is i n the m i n ority .So ,so me desi g ners are not fa m iliar w ith the later as sa me as the f o r m er ,the sa me situation was occurred in thecalcu l a ti o n f uncti o n ofPKP M desi g n sof t w are .For exa mple ,so me aspects of the structures with spec i a ll y shaped col u mns desi g ned by the desi g ners using PKP M soft w are were accordance w ith the spec if action f or struct u res w it h rectangle coul m ns ,it poses a threat to t h e saf ety of the struct u res .Fro m th is poi n t of vie w ,so me key issues i n the desi g n of th is kind of structures by usi n g PKP M soft w are are d iscussed ,particu larly about the d iff erence bet w een the soft w are and the spec ifaction.K eyword s re i n f o rced concrete ,specially shaped col u mn ,PKP M ,desi g n ,soft w are1 引 言异形柱结构由于其室内不露柱角,受到住户的欢迎,但经研究其在静载作用下及抗震性能均不及矩形柱结构[1,2]。

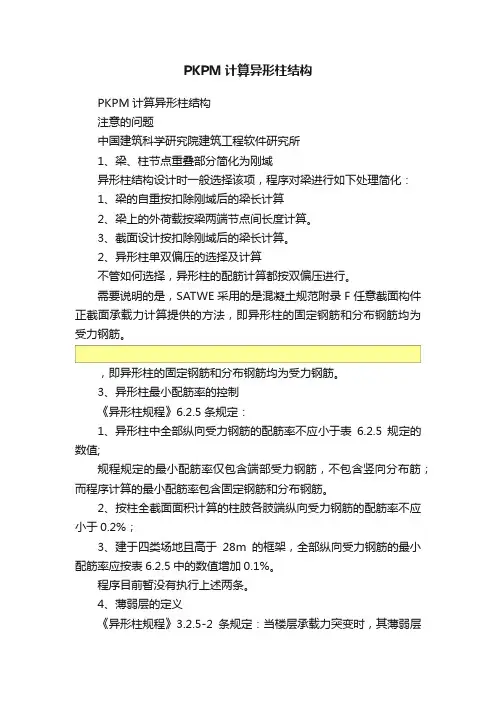

PKPM计算异形柱结构PKPM计算异形柱结构注意的问题中国建筑科学研究院建筑工程软件研究所1、梁、柱节点重叠部分简化为刚域异形柱结构设计时一般选择该项，程序对梁进行如下处理简化：1、梁的自重按扣除刚域后的梁长计算2、梁上的外荷载按梁两端节点间长度计算。

3、截面设计按扣除刚域后的梁长计算。

2、异形柱单双偏压的选择及计算不管如何选择，异形柱的配筋计算都按双偏压进行。

需要说明的是，SATWE采用的是混凝土规范附录F任意截面构件正截面承载力计算提供的方法，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

3、异形柱最小配筋率的控制《异形柱规程》6.2.5条规定：1、异形柱中全部纵向受力钢筋的配筋率不应小于表6.2.5规定的数值;规程规定的最小配筋率仅包含端部受力钢筋，不包含竖向分布筋；而程序计算的最小配筋率包含固定钢筋和分布钢筋。

2、按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋率不应小于0.2%；3、建于四类场地且高于28m的框架，全部纵向受力钢筋的最小配筋率应按表6.2.5中的数值增加0.1%。

程序目前暂没有执行上述两条。

4、薄弱层的定义《异形柱规程》3.2.5-2条规定：当楼层承载力突变时，其薄弱层地震剪力应乘以1.2的增大系数；SATWE可采用如下方法实现：1、与其他结构类型一样，SATWE可以给出每层的受剪承载力，但需由人工判定薄弱层并填入该层层号。

2、SATWE对人工指定的薄弱层仍乘以1.15的增大系数，为此，可在“全楼地震放大系数”中针对此层再人为放大1.04倍，程序对其放大也仅限于该层。

5、地震作用方向定义《异形柱规程》4.2.4条规定：一般情况下，应允许在结构两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向抗侧力构件承担，7度（0.15g）和8度（0.2g)时尚应对与主轴成45度的方向进行补充验算；6、轴压比的判定《异形柱规程》表6.2.2对异形柱轴压比作出了规定，分L形、T 形、十字形三种截面。

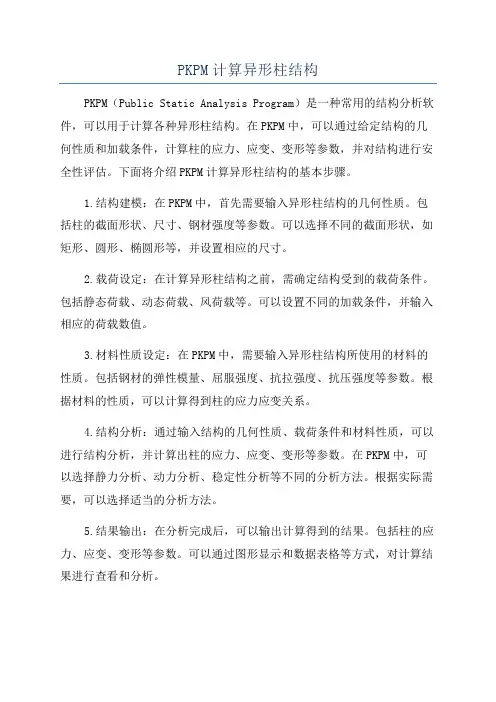

PKPM计算异形柱结构PKPM（Public Static Analysis Program）是一种常用的结构分析软件，可以用于计算各种异形柱结构。

在PKPM中，可以通过给定结构的几何性质和加载条件，计算柱的应力、应变、变形等参数，并对结构进行安全性评估。

下面将介绍PKPM计算异形柱结构的基本步骤。

1.结构建模：在PKPM中，首先需要输入异形柱结构的几何性质。

包括柱的截面形状、尺寸、钢材强度等参数。

可以选择不同的截面形状，如矩形、圆形、椭圆形等，并设置相应的尺寸。

2.载荷设定：在计算异形柱结构之前，需确定结构受到的载荷条件。

包括静态荷载、动态荷载、风荷载等。

可以设置不同的加载条件，并输入相应的荷载数值。

3.材料性质设定：在PKPM中，需要输入异形柱结构所使用的材料的性质。

包括钢材的弹性模量、屈服强度、抗拉强度、抗压强度等参数。

根据材料的性质，可以计算得到柱的应力应变关系。

4.结构分析：通过输入结构的几何性质、载荷条件和材料性质，可以进行结构分析，并计算出柱的应力、应变、变形等参数。

在PKPM中，可以选择静力分析、动力分析、稳定性分析等不同的分析方法。

根据实际需要，可以选择适当的分析方法。

5.结果输出：在分析完成后，可以输出计算得到的结果。

包括柱的应力、应变、变形等参数。

可以通过图形显示和数据表格等方式，对计算结果进行查看和分析。

6.安全性评估：根据计算得到的柱的应力等参数，可以对结构进行安全性评估。

通过与结构设计规范的要求进行比较，判断结构的受力情况是否满足规范的要求。

如果不满足规范要求，则需要进行结构的优化设计。

总结起来，PKPM可以通过输入异形柱的几何性质、载荷条件和材料性质，进行结构的分析计算，并输出计算结果。

通过对计算结果的分析，可以进行结构的安全性评估。

PKPM是一种功能强大且广泛应用的结构分析软件，在工程实践中有着重要的作用。

PKPM计算异形柱结构注意的问题中国建筑科学研究院建筑工程软件研究所1、梁、柱节点重叠部分简化为刚域异形柱结构设计时一般选择该项，程序对梁进行如下处理简化：1、梁的自重按扣除刚域后的梁长计算2、梁上的外荷载按梁两端节点间长度计算。

3、截面设计按扣除刚域后的梁长计算。

2、异形柱单双偏压的选择及计算不管如何选择，异形柱的配筋计算都按双偏压进行。

需要说明的是，SATWE采用的是混凝土规范附录F任意截面构件正截面承载力计算提供的方法，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

3、异形柱最小配筋率的控制《异形柱规程》6.2.5条规定：1、异形柱中全部纵向受力钢筋的配筋率不应小于表6.2.5规定的数值;规程规定的最小配筋率仅包含端部受力钢筋，不包含竖向分布筋；而程序计算的最小配筋率包含固定钢筋和分布钢筋。

2、按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋率不应小于0.2%；3、建于四类场地且高于28m的框架，全部纵向受力钢筋的最小配筋率应按表6.2.5中的数值增加0.1%。

程序目前暂没有执行上述两条。

4、薄弱层的定义《异形柱规程》3.2.5-2条规定：当楼层承载力突变时，其薄弱层地震剪力应乘以1.2的增大系数；SATWE可采用如下方法实现：1、与其他结构类型一样，SATWE可以给出每层的受剪承载力，但需由人工判定薄弱层并填入该层层号。

2、SATWE对人工指定的薄弱层仍乘以1.15的增大系数，为此，可在“全楼地震放大系数”中针对此层再人为放大1.04倍，程序对其放大也仅限于该层。

5、地震作用方向定义《异形柱规程》4.2.4条规定：一般情况下，应允许在结构两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向抗侧力构件承担，7度（0.15g）和8度（0.2g)时尚应对与主轴成45度的方向进行补充验算；6、轴压比的判定《异形柱规程》表6.2.2对异形柱轴压比作出了规定，分L形、T形、十字形三种截面。
