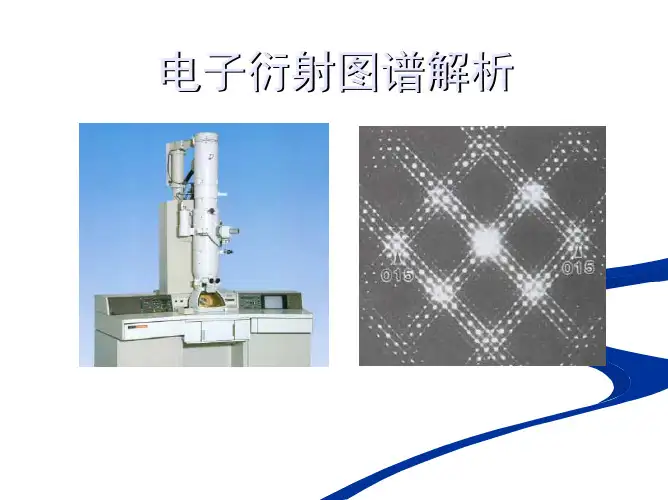

电子衍射图谱解析

18
c*
c*
θ1
c*
c*
θ2
θ3
b*
b*
b*
b*
1 1
1
5
1
2
1
5
19
两个需要说明的问题 * 特定晶轴的选择 应选择最密
排的电子衍射，有可能对应晶 体的单胞参数
*
旋转角的确定 在电镜中使 用双倾台，旋转角由两个方向 倾转角合成得到
β −β cosθ = cos ∆α cos ∆β + 2 sin α1 sin α 2 sin 2 ( 2 1 ) 2
0.0
12.9
24.7
100
008
080
34.6
49.0
b*c*
21
按照前述方法构造a*b*倒易平面如下图所示
b* 14.4° 9.9° 11.8°
12.9° a*
所有衍射谱都构成正交网 格，且无四方点阵，故此晶体 的最高对称性只能是正交晶 系。
经测量计算，其晶胞参数为
a≈5.39 A b≈23.5 A c≈34.0 A
6
三次像
电子显微图象
电子衍射花样
显微像和选区电子衍射花样
TEM一大优点是可以获得对应的显微图象和选区电子衍射(SAED)图样。在 200kv的加速电压下，改变选区光阑的直径，可以得到尺寸小到0.1微米样品的 TEM像和SAED图样。
(a)
(b)
(c)
(d)
(a)、(b)是选区光阑直径为1.0微米时得到的碳化硅多晶样品的TEM像和同心圆 环组成的选区电子衍射(SAED)图样。 (c)、(d)是选区光阑直径为0.1微米时碳化硅 单晶颗粒(即(a)中用A标记的颗粒）样品的TEM像和二维点阵组成的选区电子衍射 图样，图样中的平行细条纹来自薄片状孪晶。仔细观察可见，(b)中电子衍射图样 包含(d)中的单晶电子衍射图样。
24
六角密堆晶系中由二次衍射产生的附加斑点
012 011 010 011 012
002 001 000 002
012 011 010 011 012
112 110 112
002 000 002
112 110 112
(100)*
(110)*
25
Nd2Fe14B晶体的二次衍射
下图是Nd2Fe14B晶体的三个晶带轴的电子衍射谱。
Miller指数的符号应满足右手螺旋法则，该法则决定了两基本矢量与晶带 轴之间的关系。 两个基本矢量的线性组合，一定能标出属于相同Laue区的所有衍射斑点 的指数。
9
多晶电子衍射谱标定
多晶电子衍射谱由一系列同心圆环 组成，每个环对应一组晶面。 根据 d = Lλ/R，可求得各衍射环 对应的晶面间距d。 与JCPDF卡（多晶粉末衍射卡） 中的d值对照比较便可标定每个衍射环 的指数（hkl）。
8
电子衍射谱的标定
电子衍射谱的标定是确定材料显微结构的重要步骤。一般地，这 一过程应遵循如下原则：
二维倒易平面中的任意倒易矢量 g 均垂直于晶带轴[uvw]方向（电子束反方向）
[uvw] • g hkl = uh + vk + wl = 0
若已知两倒易矢量 g1，g2，则晶带轴方向为
[uvw] = g 1 × g 2 = [k1h2 − h1k 2 , h1l2 − l1k 2 , l1 k 2 − k1l2 ]
26
2
1927年，戴维孙、革末和汤姆孙的电子 衍射实验证明了电子的波动性，为电子显微 镜的诞生创造了条件。
20世界30年代，德国E.Ruska教授与其 导师研制出世界上第一台电子显微镜，为 开展多种电子衍射实验提供了保证。
70余年来，依托TEM的电子衍射实验， 为材料结构的研究发挥了难以估量的作用。 电子衍射与电子显微图象，以及成分分析结 合，对固体微观形貌、晶体结构以及化学组 成进行的研究，极大地丰富了固体物理、物 体化学、材料科学、地质矿物等学科的相关 知识，有力地促进了这些学科深入发展。
物 物镜
（焦平面） （物镜光 阑） 衍射谱
TEM成像过程符合Abbe成像原理 平行电子束入射到周期结构物样 时，便产生衍射现象。 经物镜聚焦，其后焦面上形成衍 射极大。 每个衍射极大值发出的次级波在 像平面上相干成像。
一次像 中间镜
（视场光 阑）
二次像 投影镜
像平面上的像经过中间镜组，投 影镜组再作二次放大投射到荧光 屏上，称为物的三级放大。 改变中间镜电流，即改变中间镜 焦距，使中间镜物平面移到物镜 后焦面，便可在荧光屏上看到像 变换成衍射谱的过程。
其中
∆α = α 2 − α 1 ∆β = β 2 − β 1
近似处理为： cos θ ≈ cos ∆α cos ∆β α、β分别为双倾台记录的试样倾转角
20
一个新的Bi基超导相的结构确定
在Bi系氧化物超导体的研究中，发现一个新的物相。经EDS成分 分析，该物相为Bi4(SrLa)8Cu5O7)。下面是在电镜中绕C*轴倾转晶体获 得的一套电子衍射图谱，其倾转角分别标在每张衍射谱左下端。
14
c 正交
d =a
h2 k 2 l 2 + 2+ 2 2 a b c
式中，h、k、l均为平方项，故三指数符号可任意变化。三指数相关 系数不同，指数顺序和位置必须固定，共 8种 变换可能。
d 单斜
d =a
h2 k2 l2 2hl cos β + 2+ 2 2 − a 2 sin 2 β b c sin β ac sin 2 β
213 213 213 213 313 313 313 313 323 323 323 323
16
未知结构的衍射分析
不同结构晶体的 电子衍射谱具有不同 的对称特征。利用电 子衍射谱的对称性， 往往可迅速判断其所 属的晶系。
17
旋转晶体重构三维倒易点阵法
通过绕晶体某一特定 晶轴旋转试样，获得一系 列电子衍射花样，根据这 些电子衍射花样和旋转角 度，重构三维倒易点阵， 可确定未知结构所属晶系 及点阵参数。 试用简单立方晶体予 以说明。
23
多次电子衍射谱
晶体对电子的散射能力强，衍射束往往可视为晶体内新的入射束而产 生二次或多次Bragg反射。这种现象称为二次衍射或多次衍射效应。
二次衍射的基本条件是：
111 002
g1 + g 2 = g 3
即：
000 111
h1k1l1 + h2 k 2l2 = h3k3l3
金刚石结构中，002 是禁止衍射，因二 次衍射使 002 衍射斑点通常出现。
a 立方
d =a
h2 + k 2 + l 2
指数变换规则为：h、k、l的位置和符号可任意变化，共有 48种 变换可能。
b 四方
d =a
h2 k 2 l 2 + 2+ 2 2 a b c
式中，h、k、l均为平方项，故三指数符号可任意变化；h、k相关项具有相 同系数，故h、k位置可互换。共有 16种 变换可能。
7
电子衍射几何的基本公式
晶体对电子衍射的布拉格(Bragg)定律
2d hkl Sinθ = nλ 或 1d Sinθ = 2λ d Rd = Lλ
R = Ltg 2θ ≈ 2 LSinθ = Lλ 即
L：相机长度 λ：电子波长 （Lλ : 相机常数） R：衍射斑距透射斑长度 d: 衍射斑对应的晶面间距
12
3 标定一套指数 取(110)为A点指 数，根据立方晶系晶面夹角公式
cos ϕ = h1h2 + k1k 2 + l1l2
2 2 2 h12 + k12 + l12 h2 + k 2 + l2
110 211 121 110 000 φ A
计算{112}中所有指数与(110)的夹角，
121 B 211
结果 (121)，(211)，(121)，(211) 四个等价指数与(110)成73.23o， 与实 测角74o基本相符。取(211)为B点指 数，按矢量叠加原理，标定如图。 4 晶带轴指数
[uvw] → [110] × [2 1 1 ] = [ 1 1 3]
13
等价晶面的指数变换
采用d值比较法标定电子衍射谱，要使用JCPDS或JCPDF数据，但对等 价晶面只列出一个面指数，而如何确定其他等价晶面，标定电子衍射谱时 尤显重要。 等价晶面指数变换的依据，即各晶系晶面间距公式。
从四指数中的h、k、i中可任选两个作为三指数的h、k。 三指数中的h、k位置顺序可变动，符号可一起改变；l可任意改变符号，共有24种变换可能。
如（123）晶面的等价晶面共有24个， 123 123 123 123 133 133 133 133 233 233 233 233
i = −(1 + 2) = 3
020
002 200 200
002 110
按系统消光规律，该晶体的 h0l 衍射的消光条件是： h+l=2n+1 图 a 和 c 中，因为存在 g 1 + g 2 = g 3 的条件，300、003 等禁止衍射都出现了。 图 b 中，没有出现禁止衍射斑，原因是不可能由两个 倒易矢量之和获得 h+l=2n+1 的反射。
10
单晶电子衍射谱标定的d值比较法
1 选择衍射斑A、B，使 r1 和 r2 为最短和 次 短长度，测量 r1、r2 和夹角φ值
B
φ
2 根据 rd = Lλ ，求A、B衍射斑对应的面 间距 d1 和 d2 , 与物样JCPDF数据比 较，找出与 d1、d2 相吻合的面指数 {hkl}1 和 {hkl}2
变换规则：指数位置不能改变，三指数符号可一起变；k的符号可 单独变，共 4种 变换可能。
