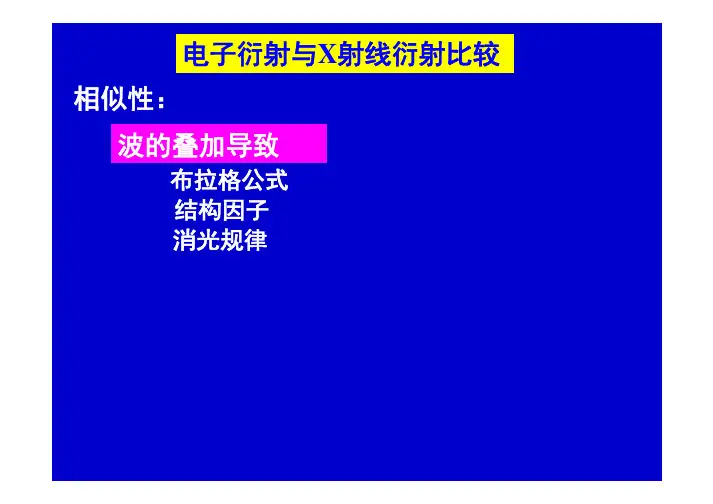

电子衍射与X射线衍射比较相似性:波的叠加导致布拉格公式结构因子消光规律s s v v vK称为电子衍射相机常数λ0S v λS vg hkl vλ0S v λS vg hkl v衍射斑点矢量是产生这一斑点晶面组的倒易矢量的比例放大,K是放大倍数故仅就衍射花样的几何性质而言:单晶花样中的斑点可以直接看成是相应衍射晶面的倒易阵点,各个斑点的就是相应的,之间的夹角就等于产生衍射的两个晶面之间的夹角。
g v R v R v g v R vfr多晶电子衍射花样的标定及其应用二、应用1、已知晶体标定仪器的相机常数KRd =150kv加速电压下拍得多晶金的衍射花样①测量环的半径R i从里向外测得圆的直径:2R 1=17.6mm 、2R 2=20.5mm 、2R 3=28.5mm ,………即R l =8.8mm ,R 2=10.3mm 、R 3=14.3mm 、……已知金为面心结构,a =0.407nm②计算R i 2及R i 2/R 12(R 1—最小半径),根据R i 2/R 12确定衍射环指数8:4:3R :R :R 232221=18:6:4:2 17.9:00.3:98.1:1R :R :R :R 2D2C 2B 2A ==简单立方:1,2,3,4,…体心立方:2,4,6,8,10,12,…h+k+l=2n 面心立方:3,4,8,11,12,16,19,20,…全奇全偶满足体心结构标准花样对照法:由R=Kg可推知:单晶电子衍射花样实质是满足衍射条件的某个零层倒易面的放大像。
∗0]uvw [对于本例,可知,衍射花样是的放大像∗0]110[单晶电子衍射花样分析三、应用1、物相鉴定原理与X射线相同,根据d值和强度查PDF卡片但仅跟据某一晶带的衍射斑点,d值不够8个。
须倾动晶体样品,拍摄不同晶带的衍射花样。
根据化学成分,热处理工艺,可将待测相限制为几种可能,可根据下面三个条件,仅由一张花样鉴别。
<1>点阵类型与PDF卡片相符<2> 衍射斑点必须自洽<3> 底指数晶面间距与卡片的标准相符,允许误差3%左右单晶电子衍射花样分析三、应用2、晶体取向关系的验证和确定<1> 两相取向关系常用两相的一对互相平行的晶面及面上平行的晶向来表示()()[]BA BA w v u //]uvw [l k h //hkl ′′′′′′()()()()()()B 333A 333B 222A 222B 111A 111l k h //l k h l k h //l k h l k h //l k h ′′′′′′′′′表示:面或三对平行的晶向来有时也用三对平行的晶[][][]333A 333B 222A 222B111A 111w v u //]w v u [w v u //]w v u [w v u //]w v u [′′′′′′′′′)),根据()110()011()020()111()111()200(200()202B(h 2k 2l 2)C E F A(h 1k 1l 1)1g v 2g v 'g v D O gv 乘一个系数n,使(hkkl)转化为整数爱瓦尔德球像L 1电子衍射中间镜的物平面与背焦面物镜一次像中间镜投影镜二次像终像。
第十二章电子衍射第一节电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中,对于不同的试样,采用不同的衍射方式时,可以观察到多种形式的衍射结果。
如单晶电子衍射花样,多晶电子衍射花样,非晶电子衍射花样,会聚束电子衍射花样,菊池花样等。
而且由于晶体本身的结构特点也会在电子衍射花样中体现出来,如有序相的电子衍射花样会具有其本身的特点,另外,由于二次衍射等会使电子衍射花样变得更加复杂。
上图中,图a和d是简单的单晶电子衍射花样,图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样(有序相的电子衍射花样);图c是非晶的电子衍射结果,图e和g是多晶电子的衍射花样;图f是二次衍射花样,由于二次衍射的存在,使得每个斑点周围都出现了大量的卫星斑;图i和j是典型的菊池花样;图h和k是会聚束电子衍射花样。
在弄清楚为什么会出现上面那些不同的衍射结果之前,我们应该先搞清楚电子衍射的产生原理。
电子衍射花样产生的原理与X 射线并没有本质的区别,但由于电子的波长非常短,使得电子衍射有其自身的特点。
1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时,我们其实是把样品当成了一个几何点,但实际的样品总是有大小的,因此从样品中出来的光线严格地讲不能当成是一支光线。
之所以我们能够用厄瓦尔德来讨论问题,完全是由于反射球足够大,存在一种近似关系。
如果要严格地理解电子衍射的形成原理,就有必要搞清楚两个概念:Fresnel(菲涅尔)衍射和Fraunhofer(夫朗和费)衍射。
所谓Fresnel(菲涅尔)衍射又称为近场衍射,而Fraunhofer(夫朗和费)衍射又称为远场衍射.在透射电子显微分析中,即有Fresnel(菲涅尔)衍射(近场衍射)现象,同时也有Fraunhofer(夫朗和费)衍射(远场衍射)。
Fresnel(菲涅尔)衍射(近场衍射)现象主要在图像模式下出现,而Fraunhofer(夫朗和费)衍射(远场衍射)主要是在衍射情况下出现。

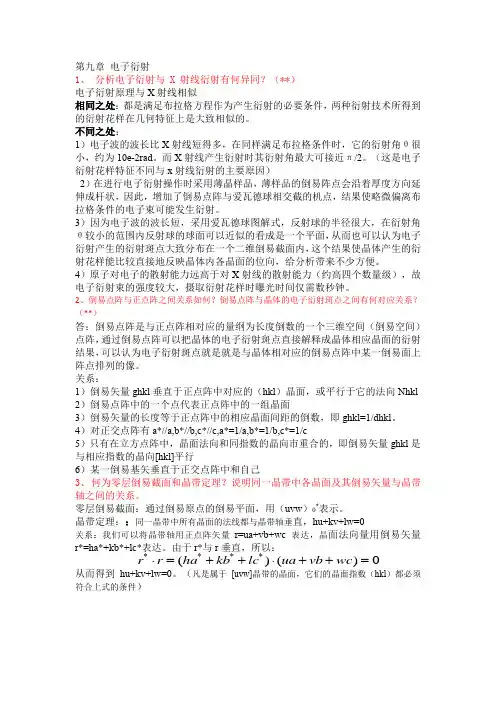

第九章 电子衍射1、 分析电子衍射与 X 射线衍射有何异同?(**)电子衍射原理与X 射线相似相同之处:都是满足布拉格方程作为产生衍射的必要条件,两种衍射技术所得到的衍射花样在几何特征上是大致相似的。
不同之处:1)电子波的波长比X 射线短得多,在同样满足布拉格条件时,它的衍射角θ很小,约为10e -2rad 。
而X 射线产生衍射时其衍射角最大可接近π/2。
(这是电子衍射花样特征不同与x 射线衍射的主要原因)2)在进行电子衍射操作时采用薄晶样品,薄样品的倒易阵点会沿着厚度方向延伸成杆状,因此,增加了倒易点阵与爱瓦德球相交截的机点,结果使略微偏离布拉格条件的电子束可能发生衍射。
3)因为电子波的波长短,采用爱瓦德球图解式,反射球的半径很大,在衍射角θ较小的范围内反射球的球面可以近似的看成是一个平面,从而也可以认为电子衍射产生的衍射斑点大致分布在一个二维倒易截面内,这个结果使晶体产生的衍射花样能比较直接地反映晶体内各晶面的位向,给分析带来不少方便。
4)原子对电子的散射能力远高于对X 射线的散射能力(约高四个数量级),故电子衍射束的强度较大,摄取衍射花样时曝光时间仅需数秒钟。
2、倒易点阵与正点阵之间关系如何?倒易点阵与晶体的电子衍射斑点之间有何对应关系?(**)答:倒易点阵是与正点阵相对应的量纲为长度倒数的一个三维空间(倒易空间)点阵,通过倒易点阵可以把晶体的电子衍射斑点直接解释成晶体相应晶面的衍射结果,可以认为电子衍射斑点就是就是与晶体相对应的倒易点阵中某一倒易面上阵点排列的像。
关系:1)倒易矢量ghkl 垂直于正点阵中对应的(hkl )晶面,或平行于它的法向Nhkl2)倒易点阵中的一个点代表正点阵中的一组晶面3)倒易矢量的长度等于正点阵中的相应晶面间距的倒数,即ghkl=1/dhkl 。
4)对正交点阵有a*//a,b*//b,c*//c,a*=1/a,b*=1/b,c*=1/c5)只有在立方点阵中,晶面法向和同指数的晶向市重合的,即倒易矢量ghkl 是与相应指数的晶向[hkl]平行6)某一倒易基矢垂直于正交点阵中和自己3、 何为零层倒易截面和晶带定理?说明同一晶带中各晶面及其倒易矢量与晶带轴之间的关系。
电子衍射实验导言:电子衍射实验是一项经典的物理实验,它通过通过高速电子的衍射现象来研究物质的粒子性质。
本文将详细介绍电子衍射实验的原理、实验准备和过程,并讨论其在实际应用中的其他专业性角度。
一、原理解析:1. 单缝衍射原理:根据波粒二象性原理,粒子也能表现出波动性。
当电子通过一个狭缝时,就像波一样会发生衍射。
这一现象被称为单缝衍射,其原理类似于光的衍射。
2. 双缝干涉原理:当电子通过两个狭缝时,它们会形成干涉图案。
这一现象被称为双缝干涉,通过干涉图案我们可以了解电子的波动性质。
3. 德布罗意关系:根据德布罗意关系,电子的波长可以由其动量和质量计算而得。
波长越小,衍射现象越明显。
二、实验准备:1. 光路准备:为了产生出足够的直线电子流,我们需要将电子加速器与狭缝和探测器相连接。
狭缝用于产生单缝衍射或双缝干涉的实验装置。
探测器用于检测电子的位置和强度。
2. 实验装置:实验装置应包括一个高速电子加速器,以及具有单缝或双缝的狭缝装置。
通常,狭缝与探测器之间还会加入电子透镜和偏转电场,以调控电子束在实验中的走向和位置。
三、实验步骤:1. 调整实验装置:首先,我们需要调整电子加速器,确保电子束稳定直线且具有足够高的速度。
然后,调整狭缝和探测器的位置,使其在实验装置中合适而稳定。
2. 单缝衍射实验:将实验装置调整至单缝衍射模式,保持电子加速器和狭缝之间的距离一定,并记录探测器上的衍射图案。
通过衍射图案,我们可以观察到电子的波动性以及电子波长的大小。
3. 双缝干涉实验:将实验装置调整至双缝干涉模式。
确保狭缝之间的距离与电子波长相匹配,使得双缝干涉效应最为明显。
记录探测器上的干涉图案,通过干涉图案,我们可以观察到电子的干涉现象。
四、实验应用:1. 量子力学研究:电子衍射实验是研究量子力学的重要实验之一。
通过电子的波动性和干涉现象,我们可以了解到电子的粒子性质。
这对于研究电子行为和物质结构非常重要。
2. 材料科学:电子衍射实验在材料科学中有着广泛的应用。
