调幅加网在丝网印刷中的应用

浅谈CTP加网技术毫无疑问，每一个印刷厂都认为计算机直接制版系统能够极大地提高印刷质量，由于它不需要使用胶片，而是直接在印版上成像，因此能使印刷车间变得更加整洁，同时还能让人们使用更加精确的网点，减少了印刷机所受的四色印刷的限制。

此外，计算机直接制版系统能够减少网点变形，最大限度地补偿印刷机上的网点扩大。

在这样发展趋势下，很多制造商都推出了用于计算机直接制版系统上的随机加网产品。

传统的半色调加网就是我们常说的调幅加网，它由一系列规则排列的网点组成，通过网点尺寸的变化来体现高光或暗调的区别。

调幅加网具有很强的预测性，而且在印刷机上的效果比随机加网要好。

这种技术的局限性就在于，印刷厂必须要保证图像在最亮和最暗的地方不丢网点。

随着加网线数的增加，控制高光网点和保持暗调网目间的间隙就变得越来越困难了。

调频加网或随机加网使用了与调幅加网完全不同的方式，它们能够保持网点尺寸的一致，但会改变网点之间的距离。

由于在很多区域内网点非常小而且排列的非常紧密，因此调频加网能够再现出更多的细节（中间调），同时减少“莫尔”条纹出现的机会。

用调频加网技术印刷出的图像往往能够达到连续调照片的质量。

但是，由于调频加网使用了非常小的网点，因此在调幅加网过程中常常出现的高光网点的问题也会出现在调频加网的大部分阶调中。

在计算机直接制版技术出现以前，人们很难将微网点从胶片上转移到印版上，而现在，这个问题就能很容易地得到解决了。

很多新兴的加网技术都是调幅和调频加网的混合体。

混合加网在大部分色调区域内使用传统的条幅加网方式，而在高光和暗调区域使用调频加网技术。

通过混合加网，胶印厂能够提高调幅加网区域的加网线数，而不会给印刷机带来额外的负担。

以下就是目前市场上比较常见的几种最新加网产品（爱克发、Artwork Systems、艾司科、富士胶片、海德堡、柯达、Rampage系统、RIPit和网屏）。

爱克发爱克发公司声称自己推出的加网技术能够将调幅和调频加网的优势结合起来。

丝网印刷制版中常用的分辩率丝网印刷制版中常用的分辩率—一、分辨率的类型：在图像处理的扫描输入和打印输出中，采用几种不同的分辨率。

分辨率是指在单位长度内，能记录可分辨的图纹平行点、线的最大数目，单位线／mm。

通常使用的分辨率一般有四种：1、扫描分辨率Spi(样品／英寸)：分辨率。

是扫描仪、数码相机使用的。

2、显示器分辨率PPi(像素／英寸)：是图文的显示数量、相素的数量。

3、打印分辨率Dpi(字点／英寸)：打印机输出的分辨率。

4、印刷复制图像分辨率LPi(线数/英寸)：图像复制的加网线数、线条频率、半色调的分辨率。

常用的分辨率用Dpi代替Spi、PPi。

二、分辨率的种类：(一)、扫描分辨率（输入分辨率）：扫描仪灰度分辨率，一般在说明书上给予说明。

指在每英寸(厘米)原稿图像上通过扫描仪获取的信息量。

它受扫描仪所具有的最大光学分辨率或内插分辨率的限制。

1、光学分辨率：是表示扫描仪本身的光学系统能够达到的最高输入分辨率(又称物理分辨率)。

它分为水平分辨率和垂直分辨率，是指扫描仪(CCD)真实的分辨率。

(1）水平分辨率：光学系统CCD真实的分辨率，又称光学分辨率。

如300-600Dpi、600-1200Dpi、1000-2000Dpi、高挡次可达4000-8000Dpi。

(2)垂直分辨率Dpi是指扫描仪中，步进电机在机械设计中每英寸可移动多少步而定的，它与机械传动部分有关。

垂直分辨率没有水平分辨率重要。

2、最大分辨率(内插分辨率)：是指光学分辨率扫描后，在通过软件插值法计算的扫描仪最大的分辨率。

通常高于光学分辨率2-4倍。

这种分辨率不能保征图像质量。

3、图像分辨率：是指图像存储的信息量，一般以图像水平和垂直方向上像素点(Pi ×ei)数量来决定的。

如分辨率640-480，表示图像水平方向上有640个象素。

垂直方向上有480个像素。

该值越大象素越多，图像越清晰。

有人认为图像分辨率越高越好是错误的，虽然有道理，但不实际。

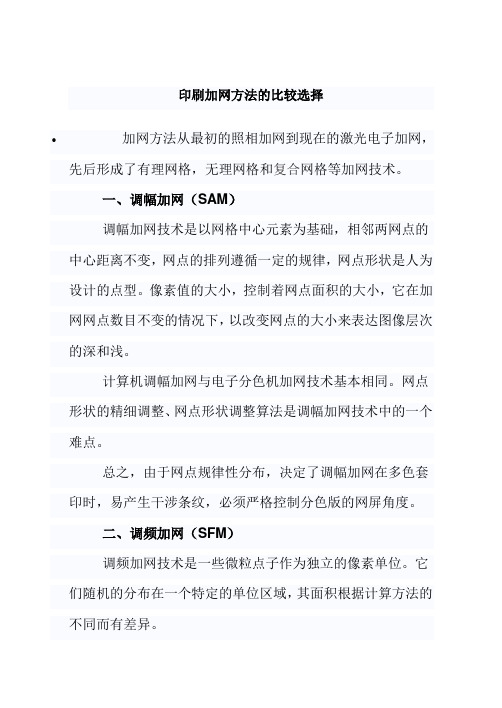

印刷加网方法的比较选择
•加网方法从最初的照相加网到现在的激光电子加网，先后形成了有理网格，无理网格和复合网格等加网技术。

一、调幅加网（SAM）
调幅加网技术是以网格中心元素为基础，相邻两网点的中心距离不变，网点的排列遵循一定的规律，网点形状是人为设计的点型。

像素值的大小，控制着网点面积的大小，它在加网网点数目不变的情况下，以改变网点的大小来表达图像层次的深和浅。

计算机调幅加网与电子分色机加网技术基本相同。

网点形状的精细调整、网点形状调整算法是调幅加网技术中的一个难点。

总之，由于网点规律性分布，决定了调幅加网在多色套印时，易产生干涉条纹，必须严格控制分色版的网屏角度。

二、调频加网（SFM）
调频加网技术是一些微粒点子作为独立的像素单位。

它们随机的分布在一个特定的单位区域，其面积根据计算方法的不同而有差异。

与调幅加网相比较而言，调频加网有诸多优点。

在胶印、柔性版印刷、新闻印刷等领域，有着极佳的发展前景。

但由于调频加网着墨点很小，因而对纸张、油墨及设备的适性要求高，在推广应用上存在难题。

三、高保真真彩色加网技术
为进一步提高印刷工艺水平，提高印刷设备的分辨率，充分发挥计算机制版技术的优势，从根本上提高印刷品的复制质量。

随之而产生了高保真真彩色的加网技术。

高保真网点是为调频网点技术设置的新标准，是一个纯软件的方法。

高保真真彩色采用调频网点，使用超过四色的分色技术，在色彩再现范围、印刷密度、清晰度和层次等方面与四色加网技术相比都有重大的改进。

高保真加网技术是未来加网技术的主流。

《印刷概论》考试试题（一）卷一、是非题：（每题1分，共30分）1．印刷产生的物质条件是文字的产生。

F2．我国对印刷业实行的是特种管理。

T3．平版印刷又称胶印，是因为平版印刷时，需要在其印版表面进行上胶处理。

F4．A3纸的尺寸为210（mm）×297（mm）。

F5．电子雕刻制作凹版滚筒时，所形成的网穴其大小和深度均可变化。

T 6．调幅式加网是通过单位面积内网点的大小来表现图像色调深浅的。

T 7．印刷品原稿与天然色正片原稿都属于透射型原稿。

F8．人眼所感受到的色彩的明暗程度称为饱和度。

F9．红滤色片具有吸收绿光及蓝光、透过红色光的功能。

T10．青光、品红光和黄光等量相混，将得到白色光。

T11．四色印刷时黄版网点角度设置应为45度。

F12．在平版印刷中，吸附油墨的最小单位是网点。

T13．柔印印版上的见光硬化部分为原稿的空白部分。

F14．阳图是指影像明暗与景物明暗相同的图像。

T15．折页是将印刷好的大幅面书页印张，按页码顺序和开本大小折叠成书帖的过程。

T16．丝网印版上的通孔部分为原稿的图文部分。

T17．柔版印刷机采用橡皮滚筒完成传墨的功能。

F18．模切广泛应用于各类印刷纸板的成型加工，是印刷纸板成型加工不可缺少的一项重要技术。

T19．各种色彩的饱和度取决于人眼所感受到的反射（透射）光的辐射能的F 20．毕昇发明了木活字是我国印刷术又一伟大发明，是世界上最早的活字印刷术。

F21．胶片涂布乳剂层的一面，通常被称为药膜面。

T22．《金刚经》是保存至今且载有明确日期的最早的活字印刷品。

F23．1令纸为100张全张纸。

F24．层次、颜色和清晰度是衡量彩色图像复制品质量的三大指标。

T25．印版上吸附油墨的部分为图文部分，也称为印刷部分。

T26．目前在凹印行业中使用的电子雕刻法是一种无需胶片的制版方法。

T 27．发明印刷术的技术条件是盖印与拓石。

T28．银盐感光材料经曝光、显影后，在安全光下就可以看见影像了。

调幅加网在丝网印刷中的应用连续调的原稿经过分色后，即成为数目不等的单色调图。

只有将连续调的图像转成网目调图像才能制版印刷。

将连续调图像转换成网点组成的网目调图像的过程叫加网。

当加网后印刷的网点足够小时，人的眼睛在一定距离内是辨别不清的，而把网点组成的网目调图像错视为连续调的图像。

由此可见，加网在网目调丝网印刷中的重要性。

目前对连续调图像的加网方法主要分为两大类：调频加网和调幅加网。

调频加网：也称随机网点。

随机网点由尺寸固定的颗粒点组成，层次的调整是通过改变颗粒点出现的量来实现的。

在相对固定的范围内，出现的网点多少反映了该位置色彩的深浅。

调频加网没有加网线数、加网角度、网点形状等要素。

多色随机网点套印后，不会出现错网的问题。

典型的调频加网尽管在平印中表现出非常好的效果，但由于网点太小无法在网版印刷中有良好的表现，更不适应低目数的丝网印刷。

因此，目前在网目调丝网版印刷中不考虑频加网。

调幅加网：也称常规加网或传统加网。

调幅加网具有固定的空间和线数。

层次的调整是通过改变网点大小来实现的，颜色深的地方网点大，浅的地方网点小，深浅靠网点的大小调剂。

调幅加网的网点是以网格为基?，中心位置是固定的，以一定的形状呈纵横900规律性排列。

相邻两点的中心距离不变，网点大小是逐渐变化的，在其相对固定的范围内，网点面积大小反映了该位置的深浅。

调幅加网适应网版印刷，是丝网印刷的现实选择。

调幅加网的网点作为网目调丝网印刷的基础，起着如下作用：1. 印刷上担负着呈现色相、明度、纯度的任务；2. 印制过程中是图像表现的基本元素；3. 在颜色合成中是图像颜色层次和轮廓的组织者。

调幅加网的基本要素或参数有网点形状、加网线数、加网角度、加网阶调等，这些要素之间是相互关联的。

网点形状是指调幅网点的几何形状。

它不尽关系到不同色层次的视觉效果，而且对于印制过程中的适应性也有一定的影响。

网点形状有方形、圆形、链形、椭圆形等，有时为了产生特殊的视觉效果，也,使用线条、十字线等特殊点形。

由浓到淡，由明到暗连续变化层次的色调组成的原稿叫彩色连续调原稿。

通过对连续调原稿进行分色加网印刷而得到的，由网点组成的印刷品叫半色调原稿。

（1）加网的线数（线/CM）与丝网目数（目/CM）的关系为了在调幅网点印刷中减轻因加网线与网丝线部分重叠而产生水波纹（称龟纹），因此，常选用高目数丝网制作低网点线的网模版，来减少龟纹的出现，但是，选用目数很高的丝网，这是不经济的，同时，对低网线的图像色彩的鲜艳度反而不利，故加网线数与丝网的目数之间比例应恰到好处，即不产生龟纹的前提下，选用最经济的且适用的低目数丝网。

加网线与丝网目数比例一般可选用1：2.5或1：6.25，但常选用线/CM：网目/CM之比为1：3.75或1：5等。

（2）经验列举网版印刷加网线数可选择的丝网目数24线/CM可用丝网为120目/CM；28线/CM可用丝网为140目/CM；30线/CM可用丝网为150目/CM；40线/CM可用丝网为150目/CM；44线/CM可用丝网为165目/CM；48线/CM可用丝网为180目/CM。

值得注意的，要想在网印中将图像龟纹减小到最小，除了加网线与网目数有一个合理的比例外，还有网版上感光胶层厚度的控制，丝网的绷网角度和张力，选择制版的方法等。

（3）加网线数目前，许多印染厂、针织内衣厂、手帕床单厂所用的丝网多是100-120目。

如果用国际上的匹配数据：丝网目数等于加网线数的4.2倍，这样一来，120目丝网只能加28线的网屏，100目丝网只能匹配23线网屏。

按纺织品印花的最低限度，在1M的视距内观察30线以下的图案，只见网点不见图像，便失去其加网印花意义。

所以，为保证10%以下的网点大部分不被丢失，较为实际可行的办法是：最小网点直径=网孔直径+丝径。

再加上消除龟纹的措施，120目丝网完全可以匹配45-50-55线的网屏。

以文化衫上彩印人像为例，其确定方法如下：①承印物平纹汗布；②丝网目数120目；③加网线数45线；④加网角度黄版90，品红版15，青版45，黑版75。

印刷工程导论复习思考题参考答案第一章印刷综述1.在印刷术发明之前,有哪些记录文字的方法?答:结绳记事、刻木记事、图画、文字。

2.在印刷术发明之前,有哪些文字复制方法?答:印章、拓石。

3.简述从雕版印刷到彩色套版的发展过程?答:(1)雕版印刷:产生:唐初(公元7世纪)工艺:木板(一定厚度、大小)---刷浆糊---反贴原稿(薄而透明的纸上)---刻去非图文部分---印版----印版上墨---铺纸----刷印----揭下(2)套版印刷:14世纪发明,源于朱墨本同一幅面上印两色以上的印刷方式(只套不叠)用于印刷文字书籍(3)鋀版印刷:17世纪发明根据原稿设色的深浅浓淡和阴阳背向不同分色,刻成多块印版,依据色调套印或叠印。

用于复制图画。

4.活字的发展经历了哪些阶段?答:第一阶段:宋毕升发明胶泥活字工艺:制活字,排版,印刷(原理同铅活字印刷)第二阶段:元初(13世纪70年代)锡活字。

第三阶段:元(1297-1298)王桢发明木活字,轮转排字架。

第四阶段:15世纪末铜活字(晚于朝鲜1403)。

第五阶段:15世末16世初铅活字(晚于朝鲜1436,欧洲1450)。

5.谷登堡对近代印刷术有哪些贡献?答:(1)以字母为活字。

(2)应用压印原理制成简单的木质印刷机——为印刷机械化开创了道路。

(3)创造金属字模使活字规格得到严格控制,便于排版。

6.什么是短版?答:短板印刷又称数字印刷,是将原稿上的图文信息数据化,并将数字文件直接转换成印刷品的一种印刷方式。

数字印刷过程中不需要印版和压力。

7.什么是印刷?数字印刷与传统印刷的主要区别是什么答:印版上图文信息部分所粘附的色料转移到承印物表面的工艺技术。

传统印刷中需要印版和压力,且压力原理是传统印刷的基础。

而数字印刷不需要印版和压力。

8.常规印刷的五大要素是什么?在印刷过程中各起什么作用?答:(1)原稿:原稿是印刷复制的对象,是载有需要印刷复制的图文信息的实物或记录媒体。

原稿是制版、印刷的信息源和依据,是制版和印刷的基础。

终于在网上找到了相应的介绍了。

呵呵。

如有留意网屏公司广告的，便可以看到混合加网和传统网点的比较及其效果，网屏公司推出的视必达加网，是一种代表数码时代的全新混合加网技术。

视必达加网可在不影响生产效率及不改变常规175线印刷条件的情况下显著提高印刷质量。

如果使用热敏CTP版输出，正常2400dpi的视必达加网可达到极高线数加网的同等质量。

视必达加网使充分发挥调幅和调频两种加网方式的优点成为可能。

调幅加网，作为现在使用最普遍的加网方式，其网点的位置和角度是固定的，通过网点的大小变化获得连续调的复制效果。

相反，调频加网(或称随机加网)网点大小是固定的，但它们的位置是随机变化的，通过单位面积内的网点数量的变化获得连续调的复制效果。

用调频加网方式印出非常精细的印品，可以消除调幅加网中遇到的莫尔纹或断线现象。

采用视必达加网，便能同时拥有调频和调幅加网的最佳效果，且能在印刷的每个页面和图像上体现出这些优势。

使用传统调幅加网时，服饰中的图案产生莫尔干涉纹(moire)和改变纹理。

这些问题在数码打样中是没法发现的，而“视必达” 加网则可有效消除莫尔纹现象。

对于具有许多鲜艳饰物特点的原稿，要表达好这些饰物的细节，必须突出其“精致”和“鲜艳”的主题。

采用“视必达”加网就可以表现出丰富层次，使原稿中金属首饰的亮调，丝巾的质感都表现得淋漓尽致。

对于地图的印刷，涉及大量文字及细线条，在四色印刷时，使用传统加网，由于网点大而有规律排列的特性，地图细线条常常出现锯齿状边缘和断线。

但是，采用“视必达”网点四色印刷已经可以很清晰地表现文字和线条。

『视必达』可让印刷商用常规水准的设备制作高档的印刷品，看到用这种加网方法制作出来的印张，任何人也能意识到，它能够为企业带来更强大的竞争力，所提供的是一种卓越的生产方式。

网屏在期刊广告中便使用了无敌局部加网技术，把两种不同的加网(视必达加网及传统加网)在同一页面上混合使用，从而达到最理想的印刷效果。
