丝印网版制作的办法及
详细顺序解析
Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
网版制作的方法
制版方法
使用材料
直接制版法
感光浆感光膜片
直间接制版法
感光膜片
间接制版法
间接菲林
1、直接制版法
⑴感光浆直接制版法
方法：在绷好的网版上涂布一定厚度的感光浆(一般为重氮盐感光浆)，涂布后干燥，然后用制版底片与其贴合放入晒版机内曝光，经显影、冲洗、干燥后就成为丝网印刷网版。
工艺流程：感光浆配制已绷网——脱脂——烘干——涂膜——烘干——曝光——显影——烘干——修版——最后曝光——封网
各工段的方法及作用
脱脂：利用脱脂剂除去丝网上的油脂使感光浆和丝网完全胶合在一起才不易脱膜。
烘干：干燥水分，位避免网布因温度过高而使张力变化，其温度应控制在40～45℃。
感光浆配制：将光敏剂用纯净水调匀后加入感光浆中搅拌均匀，放置8小时以后再用。
涂膜：利用刮槽将感光浆均匀地涂在丝网上，按涂膜方式分为自动涂布机涂膜和手工涂膜，涂膜次数可根据实际情况而定。
涂膜时首先应涂刮刀面，目的是先将网纱间地空隙补满，避免气泡产生，接下来才涂布印刷面(与PCB接触的一面)，目前使用的自动涂布机每涂布一次约可增加膜厚3um，故阻焊网版涂布方式大多选择为：刮刀面涂布两次——烘干——印刷面涂布三次——烘干——印刷面涂布三次——烘干——印刷面涂布三次——烘干。
涂膜方法正误说明：
A.正确的涂膜刮刀面、印刷面厚度适宜，符合要求。
B.薄的涂膜(印刷面)缺点：耐用性差。
C.刮刀面涂膜太厚缺点：因刮刀面感光浆太厚，使感光不均，显影时水冲洗后，表面粗糙油墨灌入膜层，使膜层脱落，导致网版寿命减短。
D.刮刀面涂膜太薄缺点：耐用性差。
烘干：使感光浆干燥均匀，避免感光浆外干内湿，温度过高会让外面感光浆先干而里面未干，而使网版寿命减短，其温度应保持在40~45℃，时间10分钟左右，根据不同的膜厚适当调整烘干时间。
曝光：适当的曝光可使感光浆感光聚合，通过底版显影出清晰的图像。
影响网版质量的因素：
A.正确的曝光能量
B.曝光及的抽真空度
C.曝光机玻璃的清洁
一般曝光能量用曝光时间来调节，制作中应根据网版目数、膜厚采用分级曝光法通过使用曝光测算片来测定各类网版的正确曝光时间。
测算片使用方法：
①预先估测的曝光时间再加一倍的时间进行曝光，以正常方式显影，显影后选出效果最好
的，即最清晰的图像范围中的一个，再以实际曝光时间乘以所选图像上所标系数，即为较佳曝光时间。
测算片上共有5个系数，即：1.0、0.7、0.5、0.33、0.25，各系数分别对应一个圆靶图形及网点。
②如系数1.0看起来是最佳系数，则要以刚才的曝光时间再加一倍，重新制版曝光测试。
③如如系数0.25看起来是最佳系数，则要以刚才的曝光时间减少一半，重新制版曝光测试。
④如连续几个系数都满足，则晒网点图案时采用上限较小的系数，即曝光时间偏短一些，晒一般较粗线条时采用下限较高的系数，即曝光时间偏长一些。
⑤如连续几个系数都满足则根据所晒制网版的类型，选择比较圆靶最细线路或网点的清晰度选择最佳系数。
此外，底片的密贴，曝光机的玻璃清洁，抽真空度都对晒版质量有重要的影响。
显影：利用感光浆水溶性的特点，利用水将未曝光的感光浆冲洗掉，显影的方式对精细网版有很大影响，显影前必须喷水使感光浆先行吸水溶涨，静置1~2分钟，再用高压水枪呈扇形来回显影，直至图像完全清晰为止。
注：高压水洗不能离网版太近，一般0.8~1m，否则压力太大使线条易产生锯齿，严重时部分网点被冲掉.
烘干：将网版上水分干燥，温度不可过高，否则会产生网版张力变化，一般为40~45℃。
修版、检查：对针孔及部分NPTH孔处加以修补和检查。
最后曝光：进一步提高感光浆与网纱的附着力，增加使用寿命。
封网：用封网浆将网版空余部分填满，以免印刷时漏油墨。
⑵感光膜片直接制版法
工艺流程：已绷网——脱脂——湿润——贴膜——烘干——加固——曝光——显影——烘干——修版——封网
方法
感光膜片俗称水菲林，是以厚度为0.1mm的透明塑料薄膜为片基，幷在其一面涂布一层一定厚度的感光乳剂而成，使用时先将丝网充分湿润，然后贴上膜片，膜片通过毛细作用被吸附到丝网上，干燥后撕掉塑料片基进行曝光、显影，最终得到需要的图形。
湿润：采用湿润促进在丝网的表面上形成一个均匀的水膜，以便使感光膜顺利转移。
贴膜：根据网版类型将感光膜贴到湿润的网版刮刀面上，贴上后用刮刀刮除多余的水。
干燥：一般要在40℃以下干燥，干燥后撕下塑料片基，并使其多干燥几分钟。
加固：如需加大印板数量，可在膜片干燥后在刮刀面涂一层感光浆，涂布后需干燥。
其它部分操作与感光浆制版法一致。
2、直间接制版法
方法
直间接制版的方法是在制版时首先将涂有感光材料腕片基感光膜面朝上平放在工作台面上，将绷好腕网框平放在片基上，然后在网框内放入感光浆并用软质刮板加压涂布，经干燥充分后揭去塑料片基，附着了感光膜腕丝网即可用于晒版，经显影、干燥后就制出丝印网版。
工艺流程：
已绷网——脱脂——烘干——剥离片基——曝光——显影——烘干——修版——封网
3、间接制版法
方法
间接制版的方法是将间接菲林首先进行曝光，用1.2%的H2O2硬化后用温水显影，干燥后制成可剥离图形底片，制版时将图形底片胶膜面与绷好的丝网贴紧，通过挤压使胶膜与湿润丝网贴实，揭下片基，用风吹干就制成丝印网版。
工艺流程：
1.已绷网——脱脂——烘干
2.间接菲林——曝光——硬化——显影 1and2——贴合——吹干——修版——封网
丝印网版制作详细步骤解析
一、曝光
将底片菲林药膜面贴在丝网的印刷面（凸面），然后放在真空曝光机内曝光。
曝光时间根据感光胶的厚度及曝光灯的能量及所制网版的要求（一般线路、阻焊、字符，网版所要求曝光时间不同）而定，一般在使用前要借助曝光计算尺来测定曝光时间，然后再固定所制网版的曝光时间。
步骤：
·首先将菲林借助放大镜对好丝网的经纬，线条要与丝网丝平行垂直。
（注：特别是线路、字符）
·将校好位的网放入曝光机，调好时间，待吸至真空后，打开曝光机开关。
注意：曝光时间过短，会造成感光胶易脱落，线条变粗，阻焊挡点不牢，字符号不牢固等问题；而曝光时间达长，会造成显影不尽或线条变细等质量事故的发生。
因此，特别建议，准确的曝光时间来源于科学的实践，生产中曝光前一定要用曝光计算尺测定曝光时间，然后再固定曝光时间，切勿凭经验做事，盲目作业。
二、显影
从曝光机取下丝网，去掉底片，先用温柔无压力冷水（温冷水20－30℃）湿润丝网两面，大约湿润30－60秒后，再用高压水枪彻底冲洗，直至图像显出，然后用吸水布吸干四周多余水份，再将丝网放进30－40℃烘箱中烘干。
步骤：
·将曝光好的丝网用水淋湿两面，大约1分钟左右，用高压水冲网，直至完全清晰；
·在灯光下对照，看是否完全清晰，制版是否成功，不好则重做；
·将湿网干燥后，放在灯箱下，用封网浆修补沙眼、毛边等缺陷。
三、检查待用
丝网烘干后，再仔细检查所制网版是否符合生产加工要求，如果达标立即做好封网工作，以使生产人员待用；如有不合要求，立即进行修补或重新制作。
以上即为整个印刷网版制作的全过程，如在哪一环节中还存在问题，可点击文中相关链接查看详细介绍。

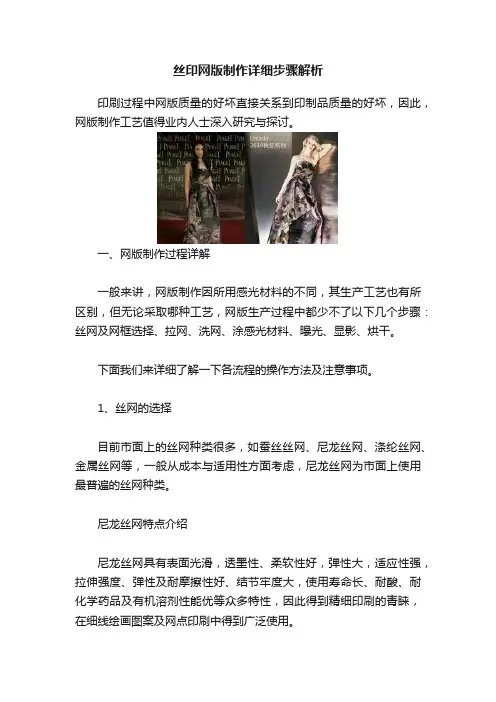

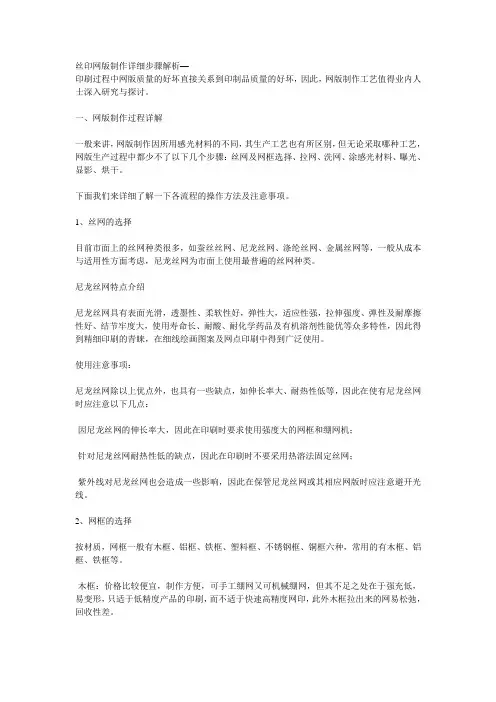

四、网版制作过程详解
一般来讲，网版制作因所用感光材料的不同，其生产工艺也有所区别，但无论采取哪种工艺，网版生产过程中都少不了以下几个步骤：丝网及网框选择、拉网、洗网、涂感光材料、曝光、显影、烘干。
下面我们来详细了解一下各流程的操作方法及注意事项。
1、丝网的选择
目前市面上的丝网种类很多，如蚕丝丝网、尼龙丝网、涤纶丝网、金属丝网等，一般从成本与适用性方面考虑，尼龙丝网为市面上使用最普遍的丝网种类。
尼龙丝网特点介绍
尼龙丝网具有表面光滑，透墨性、柔软性好，弹性大，适应性强，拉伸强度、弹性及耐摩擦性好、结节牢度大，使用寿命长、耐酸、耐化学药品及有机溶剂性能优等众多特性，因此得到精细印刷的青睐，在细线绘画图案及网点印刷中得到广泛使用。
使用注意事项：
尼龙丝网除以上优点外，也具有一些缺点，如伸长率大、耐热性低等，因此在使有尼龙丝网时应注意以下几点：
·因尼龙丝网的伸长率大，因此在印刷时要求使用强度大的网框和绷网机；
·针对尼龙丝网耐热性低的缺点，因此在印刷时不要采用热溶法固定丝网；
·紫外线对尼龙丝网也会造成一些影响，因此在保管尼龙丝网或其相应网版时应注意避开光线。
2、网框的选择
按材质，网框一般有木框、铝框、铁框、塑料框、不锈钢框、铜框六种，常用的有木框、铝框、铁框等
·木框：价格比较便宜，制作方便，可手工绷网又可机械绷网，但其不足之处在于强充低，易变形，只适于低精度产品的印刷，而不适于快速高精度网印，此外木框拉出来的网易松弛，回收性差。
·铁框：相比木框具有尺寸稳定，坚固耐用的特点，但其体重、易生锈，使用起来较不方便，且只可用机械绷网。
