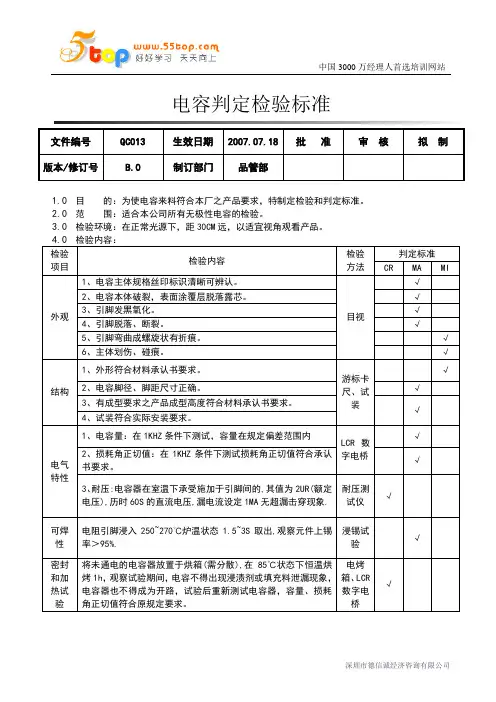

版 本 A.0 页次Page 1 of 2一 范围本标准规定了薄膜电容器检验标准的要求、试验方法、检验规则、抽样方案。
本标准适用于薄膜电容器的来料、过程控制等常规检验。
本标准规定缺陷等级分为Ⅰ类缺陷、Ⅱ类缺陷、Ⅲ类缺陷。
二 技术要求2.1 外观2.1.1 目测实物，被检产品印字字迹清晰，产品上标有类型、耐压、电容量、误差等内容。
2.1.2 产品主体光洁无毛刺，无变形、无色泽差异，表面无穿透性气孔。
2.1.3 电容器引脚光亮无氧化；作三次90°折弯不断裂。
2.2 外形尺寸：外型尺寸见采购单要求。
2.3 性能要求2.3.1 标准值用电桥测电容值，在1KHZ下测得的电容量应符合标准；2.3.2 耐压特性用耐压测试仪测试薄膜电容的耐压特性，CBB型电容按1.5倍耐压，其它型号按2倍耐压测试。
三 检验方法3.1 外观目测实物。
人眼与被测物体保持≤20cm的距离。
检测产品印字字迹清晰度，产品上标注的类型、耐压、电容量、误差等内容。
3.2 尺寸要求包封在引脚根部到引脚终端尺寸应与采购单一致，并记录电容的长*宽*高是否符合要求，特殊规格除外。
3.3 性能要求。
3.3.1 标准值用电桥在常温下测电容值，测得的电容量偏差不得超过标称误差。
3.3.2 耐压特性用耐压测试仪测试，CBB型电容按1.5倍耐压，其它型号按2倍耐压测试。
3.3.3 可焊性浸焊时，不用助焊剂，3S内引脚四周有均匀地被焊料覆盖。
四 检验规则4.1 为了检验提交的薄膜电容器质量是否符合本标准的要求，品质部、生产部应对薄膜电容器进行交收试验。
4.2 交收试验应从提交批的同一规格中薄膜电容器均匀抽取，同时提交验收的同一规格薄膜电容器应为同一批。
版 本 A.0 页次Page 2 of 2。

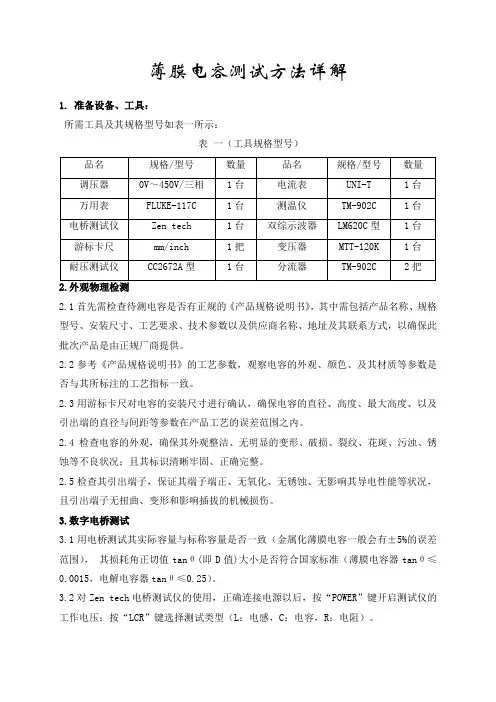

薄膜电容测试方法详解1. 准备设备、工具：所需工具及其规格型号如表一所示：表一（工具规格型号）品名规格/型号数量品名规格/型号数量调压器0V～450V/三相1台电流表UNI-T 1台万用表FLUKE-117C 1台测温仪TM-902C 1台电桥测试仪Zen tech 1台双综示波器LM620C型1台游标卡尺mm/inch 1把变压器MTT-120K 1台耐压测试仪CC2672A型1台分流器TM-902C 2把2.外观物理检测2.1首先需检查待测电容是否有正规的《产品规格说明书》，其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式，以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数，观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认，确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观，确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况；且其标识清晰牢固、正确完整。
2.5检查其引出端子，保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况，且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致（金属化薄膜电容一般会有±5%的误差范围），其损耗角正切值tanθ(即D值)大小是否符合国家标准（薄膜电容器t a nθ≤0.0015，电解电容器t a nθ≤0.25）。
3.2对Zentech电桥测试仪的使用，正确连接电源以后，按“POWER”键开启测试仪的工作电压；按“LCR”键选择测试类型（L：电感，C：电容，R：电阻）。

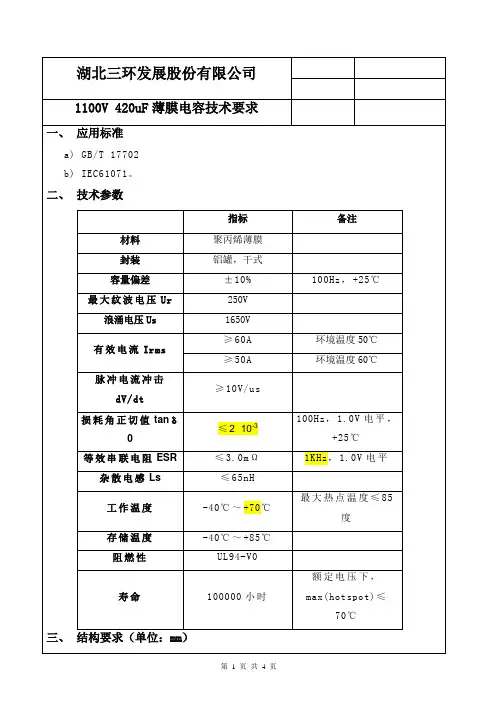

湖北三环发展股份有限公司1100V 420uF薄膜电容技术要求一、应用标准a)GB/T 17702b)IEC61071。
二、技术参数指标备注材料聚丙烯薄膜封装铝罐，干式容量偏差±10% 100Hz，+25℃最大纹波电压Ur 250V浪涌电压Us 1650V有效电流Irms≥60A 环境温度50℃≥50A 环境温度60℃脉冲电流冲击dV/dt≥10V/us损耗角正切值tanδ0≤2×10-3100Hz，1.0V电平，+25℃等效串联电阻ESR≤3.0mΩ1KHz，1.0V电平杂散电感Ls≤65nH工作温度-40℃～+70℃最大热点温度≤85度存储温度-40℃～+85℃阻燃性UL94-V0寿命100000小时额定电压下，max(hotspot)≤70℃三、结构要求（单位：mm）D H P H286 136 32 5～61、具体结构尺寸如上图表中所示，注意电容最大外径不得大于88mm。
H2是电极与电容表面的高度，务必满足不小于5mm的要求，强烈建议控制在6mm。
2、电极端子M6，螺纹深度≥8mm。
3、电极端子所在盖板形式不拘泥于上图，要求保证合理的爬电距离。
4、底部带螺栓，要求螺栓单独发货。
5、最大电极扭矩要求：≥4Nm；最大安装扭矩要求：≥7Nm。
四、电气绝缘及检验方法的要求：1、极间耐压要求及测试方法：Us（1min），无击穿无放电（电压上升速度小于100V/s，电压稳定后漏电流小于1mA，不得有连续放电声）。
2、极壳耐压要求及测试方法：4000VAC（@50Hz）,1min，无击穿，无飞弧，无闪络。
3、要求耐压测试前后容量、损耗角正切在正常范围内，无明显变化。
4、绝缘阻抗要求及测试要求：Rs*C≥10000s，20℃，100VDC，测试两分钟后读取。
5、抽样方案：遵循GB/T 2828.1-2003/ISO 2859-1:1999 《计数抽样检验程序》抽检。
五、热稳定测试电容置于45度温箱，在Un=1100V和Irms=50A下，电容器热点（hotspot）温度不应超过70度，表面温升不得超过15K。

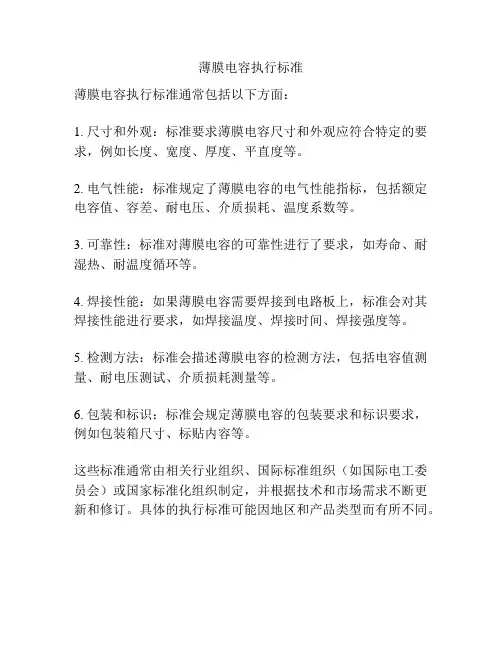

薄膜电容执行标准
薄膜电容执行标准通常包括以下方面：
1. 尺寸和外观：标准要求薄膜电容尺寸和外观应符合特定的要求，例如长度、宽度、厚度、平直度等。
2. 电气性能：标准规定了薄膜电容的电气性能指标，包括额定电容值、容差、耐电压、介质损耗、温度系数等。
3. 可靠性：标准对薄膜电容的可靠性进行了要求，如寿命、耐湿热、耐温度循环等。
4. 焊接性能：如果薄膜电容需要焊接到电路板上，标准会对其焊接性能进行要求，如焊接温度、焊接时间、焊接强度等。
5. 检测方法：标准会描述薄膜电容的检测方法，包括电容值测量、耐电压测试、介质损耗测量等。
6. 包装和标识：标准会规定薄膜电容的包装要求和标识要求，例如包装箱尺寸、标贴内容等。
这些标准通常由相关行业组织、国际标准组织（如国际电工委员会）或国家标准化组织制定，并根据技术和市场需求不断更新和修订。
具体的执行标准可能因地区和产品类型而有所不同。
满意回答2012-08-19 08:15用指针表，正反方向测试一下，看能否充放电。
满意回答2013-01-02 00:33首先看有没有过热烧过的痕迹，再用万用表电阻档测试薄膜电的两脚应为非常高阻值，如果有电容表，再量度电容值是否跟外壳上标记相符。
满意回答CL21金属化聚酯薄膜电容器105J是电容容量250V是电容的耐压值推荐答案2011-03-25 09:36第一：外观，外观都做不好，谈什么质量好坏？但是也不能迷信。
第二：常温测试性能，包括容量、损耗、绝缘电阻、耐压情况、ESR等等。
你特别需要电容器哪方面的性能，你就重点测试哪方面的。
第三：做模拟寿命试验。
常温常态测试性能没有问题了，那还要看寿命是否能持久，要是今天装上了，明天电容器就爆了，那你能说他好？也不能吧？单对电容器来说这三方面比较全面。
若你要说如何选择，我可以再给你些意见：第一，选择有信誉的电容器生产厂家；第二，把你的使用环境，包括电气环境和空间环境，让他们给专门设计，这是最可靠的；第三，若你使用要求不高，那你可以从市场上买一些通用的，自己做一下拷机试验，通过了，你就可以放心使用了。
满意回答2009-12-17 10:31测电路电容必须先断电，高压电容还要先进行放电，然后看电路设计情况，比如是整流后的滤波电容（或其它一些在电容两端阻值很大的电路），这些电容都可以在电路测，如果在电路测量不能确定电容好坏，只能拆下测量了满意回答2008-11-18 14:50拆掉一只引脚测量其他回答共3条2008-11-17 21:51凌乱头发的秘密|九级在电路板上测电容是测不准的，只有取下或直接读上面的标记。
电阻一般情况下可以直接测，但最好还是取下测或直接读。
如果只测好坏，电容坏了一般是短路，测它的电阻，为零就坏了。
电阻坏了则一般是开路，测电阻，无穷大就坏了。
精彩回答2007-06-16 15:18视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。
薄膜电容器国家标准
薄膜电容器是一种常见的电子元件，广泛应用于电子产品、通讯设备、家用电器等领域。
为了确保薄膜电容器的质量和性能，国家制定了一系列的标准，对薄膜电容器的设计、生产、测试等方面进行规范，以保障产品的质量和安全性。
首先，薄膜电容器国家标准对产品的设计和材料选择进行了详细的规定。
标准要求薄膜电容器的设计应符合电气性能、机械性能、环境适应性等方面的要求，同时对所使用的材料也有严格的规定，包括材料的种类、质量等级、性能指标等。
这些规定旨在确保薄膜电容器的设计和材料选择能够满足产品的基本要求，保证产品的稳定性和可靠性。
其次，薄膜电容器国家标准对生产工艺和工艺控制进行了详细的规定。
标准要求生产厂家必须建立健全的生产工艺流程和质量控制体系，确保产品在生产过程中能够达到规定的要求。
标准还对生产设备、生产环境、人员素质等方面提出了具体要求，以确保产品的一致性和稳定性。
另外，薄膜电容器国家标准还对产品的测试方法和测试要求进行了规定。
标准要求对薄膜电容器的电气性能、机械性能、环境适应性等方面进行全面的测试，确保产品能够满足用户的需求和产品的设计要求。
同时，标准还对测试设备、测试方法、测试结果的评定等方面提出了具体要求，以确保测试的准确性和可靠性。
总的来说，薄膜电容器国家标准是保障薄膜电容器产品质量和安全性的重要依据，对产品的设计、生产、测试等方面进行了全面的规范，为产品的生产和应用提供了有力的保障。
同时，作为薄膜电容器的生产厂家和用户，我们也应该严格遵守国家标准，不断提高产品的质量和技术水平，为推动我国薄膜电容器产业的发展做出应有的贡献。

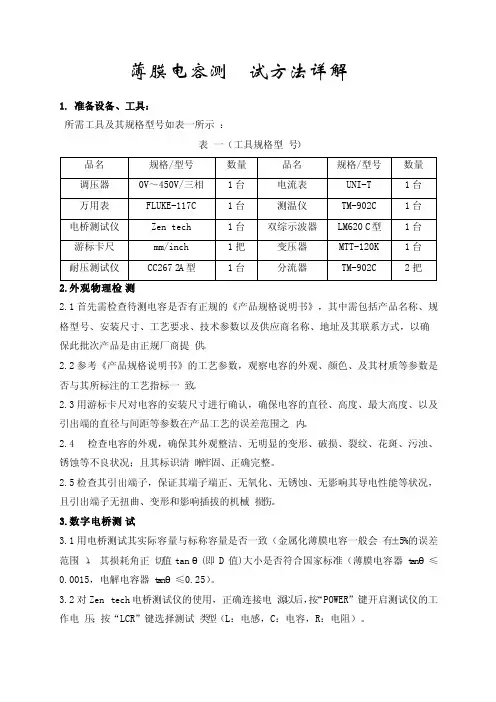

薄膜电容测试方法详解1. 准备设备、工具：所需工具及其规格型号如表一所示：表一（工具规格型号）2.1首先需检查待测电容是否有正规的《产品规格说明书》，其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式，以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数，观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认，确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观，确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况；且其标识清晰牢固、正确完整。
2.5检查其引出端子，保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况，且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致（金属化薄膜电容一般会有±5%的误差范围），其损耗角正切值tanθ(即D值)大小是否符合国家标准（薄膜电容器tanθ≤0.0015，电解电容器tanθ≤0.25）。
3.2对Zen tech电桥测试仪的使用，正确连接电源以后，按“POWER”键开启测试仪的工作电压；按“LCR”键选择测试类型（L：电感，C：电容，R：电阻）。
3.3按“UP”与“DOWN”键选择测试量程（μF、nF、pF），按“FREQ”键选择测试频率（100HZ、120HZ、1KHZ），可根据厂商提供的技术参数来选择所需的测试频率。
3.4按“SERIES”（串联）与“PARALLEL”（并联）选择测试的连接方式，对电阻而言阻抗小于1K用串联，1K到几十K串并联都可以，阻抗大于几百K或M的量级就用并联模式。
如果被测元件是大电感或小电容要用并联模式，测试元件是小电感或大电容用串联模式。
且对小电感小电容适当提高测试频率可以提高测量精度。

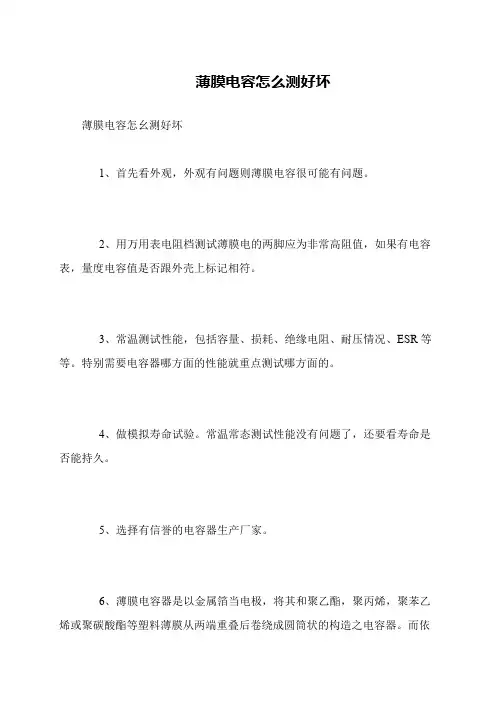

薄膜电容怎么测好坏
薄膜电容怎幺测好坏
1、首先看外观，外观有问题则薄膜电容很可能有问题。
2、用万用表电阻档测试薄膜电的两脚应为非常高阻值，如果有电容表，量度电容值是否跟外壳上标记相符。
3、常温测试性能，包括容量、损耗、绝缘电阻、耐压情况、ESR等等。
特别需要电容器哪方面的性能就重点测试哪方面的。
4、做模拟寿命试验。
常温常态测试性能没有问题了，还要看寿命是否能持久。
5、选择有信誉的电容器生产厂家。
6、薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜从两端重叠后卷绕成圆筒状的构造之电容器。
而依。
薄膜电容测试方法详解1. 准备设备、工具：所需工具及其规格型号如表一所示：表一（工具规格型号）2.1首先需检查待测电容是否有正规的《产品规格说明书》，其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式，以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数，观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认，确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观，确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况；且其标识清晰牢固、正确完整。
2.5检查其引出端子，保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况，且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致（金属化薄膜电容一般会有±5%的误差范围），其损耗角正切值tanθ(即D值)大小是否符合国家标准（薄膜电容器tanθ≤0.0015，电解电容器tanθ≤0.25）。
3.2对Zen tech电桥测试仪的使用，正确连接电源以后，按“POWER”键开启测试仪的工作电压；按“LCR”键选择测试类型（L：电感，C：电容，R：电阻）。
3.3按“UP”与“DOWN”键选择测试量程（μF、nF、pF），按“FREQ”键选择测试频率（100HZ、120HZ、1KHZ），可根据厂商提供的技术参数来选择所需的测试频率。
3.4按“SERIES”（串联）与“PARALLEL”（并联）选择测试的连接方式，对电阻而言阻抗小于1K用串联，1K到几十K串并联都可以，阻抗大于几百K或M的量级就用并联模式。
如果被测元件是大电感或小电容要用并联模式，测试元件是小电感或大电容用串联模式。
且对小电感小电容适当提高测试频率可以提高测量精度。
1、适用范围Applicable Scope本规定适用于单相异步电机运转电容(C B B电容)。
This criterion applies to the running capacitor (CBB) put on the single phase asynchronous motor manufactured by Guangdong Lingxiao Pump Industry Co., ltd.2、执行标准Standard电容器必须符合IEC60252和GB3667有效版本的要求。
Capacitor must comply with the latest version IEC60252&GB3667.3、电容运行等级分级Class of Operation根据IEC60252标准，电容在额定负荷、额定电压、规定温度和额定频率下的最短总寿命分为下列四个等级。
As stipulated in IEC60252, the minimum total life for which the capacitor has been designed at rated duty, voltage, temperature and frequency is:A级(A class)—30000h Class A-30 000hB级(B class)—10000h Class B-10 000hC级(C class)—3000h Class C- 3 000hD级(D class)—1000h Class D- 1 000h4、检验、试验设备Inspection and Testing instruments电容耐久试验综合测试系统、电容冲击测试台、500V直流充击测试台、电容测试仪、20KV A变压器、湿热箱、高压锅等。
The inspection and testing instrument listed as: Capacitor endurance general testing system, capacitor impact testing station, 500V direct current impact testing station，capacitor testing instrument, 20KV A transformer, damp heat testing case, pressure cooker etc.5、检验流程Inspection Procedure5.1.CBB60、CBB61电容检验流程CBB60, CBB61 capacitor inspection procedure:电容整体质量评估外观、标志、认证塑料外壳阻燃性（仅适用于塑料外壳）外型尺寸及引线长度线耳冲压质量或插接端子质量检验电容值和损耗角正切值测量两极间耐压试验极间与外煮水试验冲击试验耐久试验解剖检验、分析出检验报告Capacitor holistic quality evaluation→visual, marks, certification→fire resistance of the plastic shell (only applicable to plastic shell)→dimension and lead length →termination pressing quality or plug termination quality inspection→measure of capacitor value and tangent of loss angle value→voltage duration test between 2 poles→voltage duration test between pole and shell(only applicable to metal shell)→water cooking testimpact test ,duration test →anatomic inspection and analysis→testing report5.2.CBB65电容检验流程CBB65 capacitor inspection procedure:电容整体质量评估外观、标志、认证外型尺寸线耳冲压质量或插接端子质量电容值和损耗角正切值测量两极间耐压试验冲击试验耐久试验解剖检验、分析出检验报告Capacitor holistic quality evaluation→visual, marks, certification→dimension termination pressing quality→measure of capacitor value and tangent of loss angle value voltage duration test between 2 poles→voltage duration test between pole and shell(only applicable to metal shell)→ impact testduration test →anatomic inspection and analysis→testing report6、检Inspection and Testing Requirements6.1.电容试验前整体质量评估Capacitor holistic quality evaluation before test6.1.1.电容器环氧树脂封灌要求（限于CBB60、CBB61电容）Epoxy resin requirements (it is only limited to CBB60, CBB61)6.1.2.电容器的整个芯子都必须有环氧树脂密封,灌封要求按附图1示例。
