CRH1CRH1 CRH1CRH1 CRH1第二章动车组辅助供电系统 CRH1CRH1第二章第二章动车组辅助供电系统(二)CRH2动车组辅助供电系统设备与容量辅助电源装置(APU)DC100V(ARf)第二章动车组辅助供电系统牵引变流器直流环节辅助供电模式CRH1动车组辅助供电系统工作原理示意图211.受电弓2. 接地开关3. 主电路断路器4. 电压测量变压器电涌放电器5. 电涌放电器6. 电流互感器7. 线路滤波器8. 主变压器9. 网侧变流器10.电动机变流器11.辅助变流器12.滤波器/变压器13.外电源切换触点14.外部三相电源15.牵引电机20.电池充电器2321.电池开关22.电池23.直流供电触点第二章动车组辅助供电系统CRH1动车组辅助逆变器构成26IGBT => IIGBT 模块U 相模块IGBT U 相输出高电平GDU 开GDU 关换流前:来自驱动控制单元(DCU)的光信号3使IGBT 模块IGBT 模块工作模式2U 相输出低电平U 相模块GDU 开GDU 关信号在换流时:来自DCU的光信号3控制IGBT (CRH1动车组110VDC辅助供电系统辅助逆变器滤波器/变压器充电器蓄电池直流供电触点3233第二章动车组辅助供电系统牵引变压器辅助供电绕组供电模式CRH2动车组辅助供电系统工作原理示意图35第二章动车组辅助供电系统36CRH2辅助电源功能方框图辅助电源装置返回辅助整流器41 (三)工作原理(三)工作原理三(三)工作原理辅助电源装置(APU)工作原理2)分压电阻分压电阻使直流输出电压具有如图所示的下垂特性。
45三输入接触器IVK辅助电源输出47辅助电源装置的接线图辅助电源控制模块48(APU)动作说明返回49辅助电源装置(APU)动作说明辅助电源装置(APU)动作说明 辅助电源装置(APU)动作说明辅助电源装置(APU)动作说明三第二章动车组辅助供电系统57重故障轻故障保护动作:三DC100V系统工作原理返回BatK2R65。
CRH1型动车组辅助供电系统概述一、辅助供电系统功用1.辅助供电系统安装在每个动力车下方,分别设置一套辅助电源装置。
主要为空气压缩机、照明、控制、广播、列车无线等设备提供电源。
2.Ac25kV高压电输入主变压器,经过高压侧变流器输出l650V直流,经辅助逆变器输出三相AC380V和DC110V两路电源,为列车各设备供电见图6-1、图6-2。
二、辅助电源系统供电方式辅助电源系统供电方式有三种不同的供电模式。
(1)普通运行模式,普通牵引工况下从25kV接触网获取电能。
(2)回送模式,在没有25kV接触网电时,以牵引电机作为发电机,提供牵引EMU所需的辅助三项电源。
(3)外部电源供电方式,没有25kV接触网电压,牵引电机也不发电直接输入外部电源。
三、辅助电源系统正常供电模式与性能1.由25kV接触网获取电能,所有辅助变流器ACM全功能运行。
2.辅助用电设备全部都连接在辅助母线上。
3.没有负载切断。
四、辅助电源系统一个ACM停机时,供电模式与性能1.一个ACM停机时,由25kV接触网获取电能,因某种原因一个ACM断开,其他所有辅助变流器ACM全功能运行,辅助供电系统处于一个ACM停机模式。
2.此时5辆客车的HVAC的负荷比正常减一半。
3.保持有3辆车的HVAC轮流全功能运行供给全列车。
五、辅助电源系统至少2个ACM可用时,供电模式与性能1.由25kV接触网获取电能,因某种原因有两个或三个ACM断开,其他所有辅助变流器ACM全功能运行,辅助供电系统处于至少有两个ACM可用模式。
2.此时7辆客车的HVAC的负荷断开(除排废气风扇工作)。
3.无效司机室的HVAC的负荷断开,所有强迫通风的对流加热器负荷断开。
六、辅助电源系统400V母线短路时,供电模式与性能1.由25kV接触网供电,400V母线出现短路,辅助电源系统400V处于此模式。
2.辅助电源系统400V短路模式负载及性能。
(1)Tb车上隔离接触器自动断开,将短路电路部分分离,一半车辆的负载从400V母线上断开。

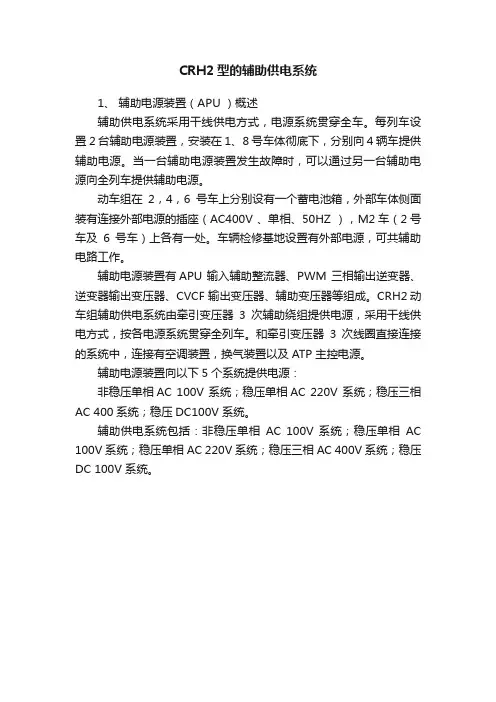

CRH2型的辅助供电系统1、辅助电源装置(APU )概述辅助供电系统采用干线供电方式,电源系统贯穿全车。
每列车设置2台辅助电源装置,安装在1、8号车体彻底下,分别向4辆车提供辅助电源。
当一台辅助电源装置发生故障时,可以通过另一台辅助电源向全列车提供辅助电源。
动车组在2,4,6号车上分别设有一个蓄电池箱,外部车体侧面装有连接外部电源的插座(AC400V 、单相、50HZ ),M2车(2号车及6号车)上各有一处。
车辆检修基地设置有外部电源,可共辅助电路工作。
辅助电源装置有APU 输入辅助整流器、PWM 三相输出逆变器、逆变器输出变压器、CVCF 输出变压器、辅助变压器等组成。
CRH2动车组辅助供电系统由牵引变压器3次辅助绕组提供电源,采用干线供电方式,按各电源系统贯穿全列车。
和牵引变压器3次线圈直接连接的系统中,连接有空调装置,换气装置以及ATP 主控电源。
辅助电源装置向以下5个系统提供电源:非稳压单相AC 100V 系统;稳压单相AC 220V 系统;稳压三相AC 400系统;稳压DC100V 系统。
辅助供电系统包括:非稳压单相AC 100V 系统;稳压单相AC 100V 系统;稳压单相AC 220V 系统;稳压三相AC 400V 系统;稳压DC 100V 系统。
非稳压单相单相稳压单相稳压三相稳压空调、显示器等供暖装置广播、ATPCRH2动车组辅助供电系统工作原理图非稳压单相AC 100V 系统,有辅助变压器(A Tr )仅将牵引变压器辅助绕组AC 400V 电压直接降压至AC 100V ,向热水器等容许电压变动的符合供电。
稳压AC 100V 、AC 220V 、和稳压DC 100V 需要使用辅助电源装置与AC 400V 隔离,并进行降压和稳压。
稳压三相AC 400V 与牵引系统相关的辅助设备(通风机,牵引变流器等)连接。
DC 100V 系统向机车的控制电源,车厢照明、蓄电池等供电。
2、工作原理APU 的输入电源是牵引变压器三次辅助绕组输出的AC 400V ,通过可控硅混合电桥变换成直流电,该直流电通过PWM 三相逆变器变成交流电,通过逆变器输出变压器提供AC 400V 三相50HZ 电源。
CRH2型动车组辅助系统概述动车组的辅助供电系统采用母线供电方式,为列车辅助设备如冷却通风机、空调装置、照明、网络控制系统、制动装置、旅客信息、列车无线等设备提供电源。
动车组的M2-2,M2-6号车均安装有牵引变压器MTr(MainTransformer)。
正常情l况下,M2-2,M2-6车的牵引变压器的辅助绕组(3次绕组)分别独立向前4辆和后4辆车厢提供单相AC400V/50Hz电源。
如果一台牵引变压器出现故障时,可采用故障供电方式,由另一台牵引变压器向整列车供电,这种供电方式称为扩展供电。
动车组的Tlc-1,T2c-8号车均安装有辅助电源装置。
正常情况下,Tlc-1、T2c-8号车的辅助电源装置分别独立向前4辆和后4辆车厢提供三相AC400V/50Hz电源。
如果一台辅助电源装置出现故障,另一台辅助电源装置可通过扩展供电向整列车供电。
动车组设有3组容量为100A·h的蓄电池组,容量充足,可供紧急时使用。
动车组可以通过外部电源插座从车下提供单相AC400V/50Hz电源。
8.1.1系统组成辅助供电系统由牵引变压器辅助绕组、辅助电源装置、蓄电池、辅助及控制用电设备、地面电源等几部分组成。
辅助电源装置由辅助电源箱(Auxiliary PowerUnit,简称APU)和辅助整流器箱(Auxiliary Rectifier简称ARf)两部分组成。
其中辅助及控制用电设备包括各种交流及直流用电设备。
动车组的M2-2,M2-6号车分别安装有一台牵引变压器MTr。
Tlc-1,T2c-8号车分别安装有一组辅助电源装置。
2,4,6号车分别安装有一组蓄电池组。
M2-2,M2-6号车车体侧面分别安装一个外部电源插座;所有车厢上安装有各种辅助及控制用电设备。
辅助供电系统的原理框图见图8.1(见文末插页)。
牵引变压器的辅助绕组输出单相AC400V/50Hz电源,可以直接给司机室空调、客室空调、换气装置、辅助电源装置提供电源。
