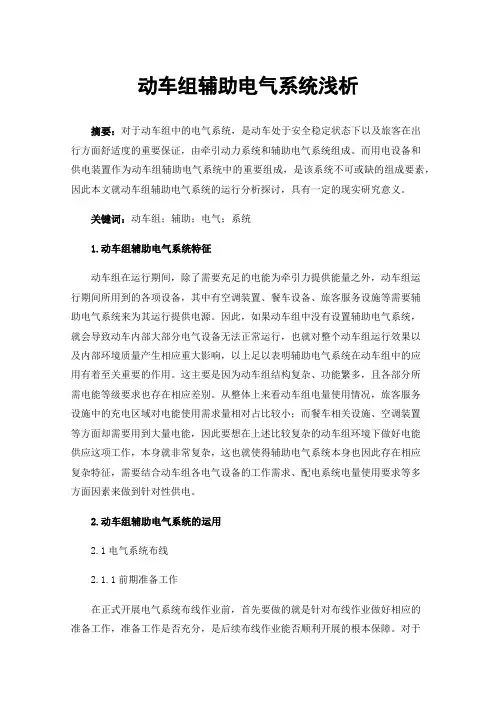

动车组辅助电气系统浅析摘要：对于动车组中的电气系统，是动车处于安全稳定状态下以及旅客在出行方面舒适度的重要保证，由牵引动力系统和辅助电气系统组成。
而用电设备和供电装置作为动车组辅助电气系统中的重要组成，是该系统不可或缺的组成要素，因此本文就动车组辅助电气系统的运行分析探讨，具有一定的现实研究意义。
关键词：动车组；辅助；电气；系统1.动车组辅助电气系统特征动车组在运行期间，除了需要充足的电能为牵引力提供能量之外，动车组运行期间所用到的各项设备，其中有空调装置、餐车设备、旅客服务设施等需要辅助电气系统来为其运行提供电源。
因此，如果动车组中没有设置辅助电气系统，就会导致动车内部大部分电气设备无法正常运行，也就对整个动车组运行效果以及内部环境质量产生相应重大影响，以上足以表明辅助电气系统在动车组中的应用有着至关重要的作用。
这主要是因为动车组结构复杂、功能繁多，且各部分所需电能等级要求也存在相应差别。
从整体上来看动车组电量使用情况，旅客服务设施中的充电区域对电能使用需求量相对占比较小；而餐车相关设施、空调装置等方面却需要用到大量电能，因此要想在上述比较复杂的动车组环境下做好电能供应这项工作，本身就非常复杂，这也就使得辅助电气系统本身也因此存在相应复杂特征，需要结合动车组各电气设备的工作需求、配电系统电量使用要求等多方面因素来做到针对性供电。
2.动车组辅助电气系统的运用2.1电气系统布线2.1.1前期准备工作在正式开展电气系统布线作业前，首先要做的就是针对布线作业做好相应的准备工作，准备工作是否充分，是后续布线作业能否顺利开展的根本保障。
对于前期准备工作具体如下，相关布线作业人员应掌握设计图纸，然后根据设计图纸中的内容对车内线路进行详细探查作业，探查的目的是确保设计图纸中的各处位置能够与电气零件建立之间为对应关系，最后再将电气零件与动车组内部所处具体位置相对应，以此为后续布线作业奠定基础。
2.1.2.线束敷设作业其一，对线束进行分类，对此可根据动车组成结构进行划分，例如车顶、车身、车下；也可以根据动车内部设施进行划分，例如电力、空调、牵引等系统。
CRH1型动车组辅助供电系统概述一、辅助供电系统功用1.辅助供电系统安装在每个动力车下方，分别设置一套辅助电源装置。
主要为空气压缩机、照明、控制、广播、列车无线等设备提供电源。
2.Ac25kV高压电输入主变压器，经过高压侧变流器输出l650V直流，经辅助逆变器输出三相AC380V和DC110V两路电源，为列车各设备供电见图6－1、图6－2。
二、辅助电源系统供电方式辅助电源系统供电方式有三种不同的供电模式。
(1)普通运行模式，普通牵引工况下从25kV接触网获取电能。
(2)回送模式，在没有25kV接触网电时，以牵引电机作为发电机，提供牵引EMU所需的辅助三项电源。
(3)外部电源供电方式，没有25kV接触网电压，牵引电机也不发电直接输入外部电源。
三、辅助电源系统正常供电模式与性能1.由25kV接触网获取电能，所有辅助变流器ACM全功能运行。
2.辅助用电设备全部都连接在辅助母线上。
3.没有负载切断。
四、辅助电源系统一个ACM停机时，供电模式与性能1.一个ACM停机时，由25kV接触网获取电能，因某种原因一个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于一个ACM停机模式。
2.此时5辆客车的HVAC的负荷比正常减一半。
3.保持有3辆车的HVAC轮流全功能运行供给全列车。
五、辅助电源系统至少2个ACM可用时，供电模式与性能1.由25kV接触网获取电能，因某种原因有两个或三个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于至少有两个ACM可用模式。
2.此时7辆客车的HVAC的负荷断开(除排废气风扇工作)。
3.无效司机室的HVAC的负荷断开，所有强迫通风的对流加热器负荷断开。
六、辅助电源系统400V母线短路时，供电模式与性能1.由25kV接触网供电，400V母线出现短路，辅助电源系统400V处于此模式。
2.辅助电源系统400V短路模式负载及性能。
(1)Tb车上隔离接触器自动断开，将短路电路部分分离，一半车辆的负载从400V母线上断开。
1、 辅助电源装置（APU ）概述辅助供电系统采用干线供电方式，电源系统贯穿全车。
每列车设置2台辅助电源装置，安装在1、8号车体彻底下，分别向4辆车提供辅助电源。
当一台辅助电源装置发生故障时，可以通过另一台辅助电源向全列车提供辅助电源。
动车组在2，4，6号车上分别设有一个蓄电池箱，外部车体侧面装有连接外部电源的插座（AC400V 、单相、50HZ ），M2车（2号车及6号车）上各有一处。
车辆检修基地设置有外部电源，可共辅助电路工作。
辅助电源装置有APU 输入辅助整流器、PWM 三相输出逆变器、逆变器输出变压器、CVCF 输出变压器、辅助变压器等组成。
CRH2动车组辅助供电系统由牵引变压器3次辅助绕组提供电源，采用干线供电方式，按各电源系统贯穿全列车。
和牵引变压器3次线圈直接连接的系统中，连接有空调装置，换气装置以及ATP 主控电源。
辅助电源装置向以下5个系统提供电源：非稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400系统；稳压DC100V 系统。
辅助供电系统包括：非稳压单相AC 100V 系统；稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400V 系统；稳压DC 100V 系统。
非稳压单相单相稳压单相稳压三相稳压空调、显示器等供暖装置广播、ATPCRH2动车组辅助供电系统工作原理图非稳压单相AC 100V 系统，有辅助变压器（A Tr ）仅将牵引变压器辅助绕组AC 400V 电压直接降压至AC 100V ，向热水器等容许电压变动的符合供电。
稳压AC 100V 、AC 220V 、和稳压DC 100V 需要使用辅助电源装置与AC 400V 隔离，并进行降压和稳压。
稳压三相AC 400V 与牵引系统相关的辅助设备（通风机，牵引变流器等）连接。
DC 100V 系统向机车的控制电源，车厢照明、蓄电池等供电。
2、 工作原理APU 的输入电源是牵引变压器三次辅助绕组输出的AC 400V ，通过可控硅混合电桥变换成直流电，该直流电通过PWM 三相逆变器变成交流电，通过逆变器输出变压器提供AC 400V 三相50HZ 电源。
