数控机床装调维修教案数控机床是一种广泛应用于机械加工领域的高级设备，它具有高精度、高效率、高自动化程度等特点。
为了保证数控机床的正常运行和良好使用效果，装调维修工作显得尤为重要。
下面将为大家介绍一种数控机床装调维修教案。
一、教学目标：1.掌握数控机床的基本构造和工作原理。
2.学会数控机床的安装、调试和维修方法。
3.熟悉数控机床操作规程和安全注意事项。
二、教学内容：1.数控机床的基本构造：-主要部件：床身、主轴箱、进给箱、液压传动装置、电器控制系统等。
-工作原理：数控机床通过主轴和进给装置的联动控制实现工件的加工。
-运动方式：数控机床可以实现直线运动、圆弧运动和曲线运动等。
2.数控机床的安装：-安装位置：数控机床要安装在平整稳固的基础上，远离震源和强磁场。
-安装调平：使用水平仪对数控机床进行水平调整，确保各轴的平行度和垂直度符合要求。
-安装附件：安装机床的配套装置，如冷却系统、刀库、卡具等。
3.数控机床的调试：-连接电源：将数控机床与电源连接，并检查电源线路的接线是否正确。
-系统启动：按照数控机床的启动顺序，逐一打开电源、操作台和控制柜，并进行系统自检和故障排除。
-参数设置：根据加工要求，设置数控机床的相关参数，如进给速度、切削速度等。
-运动校准：使用专用工具对数控机床的各轴进行一次性的机械校正，确保运动精度。
4.数控机床的维修：-故障排除：根据故障现象和报警信息，确定故障原因，并采取相应的维修措施。
-零部件更换：对于损坏或失效的零部件，可以根据维修手册和设备文档进行更换。
-润滑保养：定期对数控机床的润滑系统进行检查和维护，并根据要求添加润滑油。
-定期保养：定期对数控机床进行全面检查和保养，确保各部件的正常工作。
三、教学方法：1.理论授课：介绍数控机床的基本知识和装调维修方法，讲解相关原理和操作技巧。
2.实践操作：组织学生进行数控机床的实际操作，熟练掌握安装、调试和维修技能。
3.案例演练：结合实际案例，让学生分析和解决数控机床的故障问题，提高应变能力。

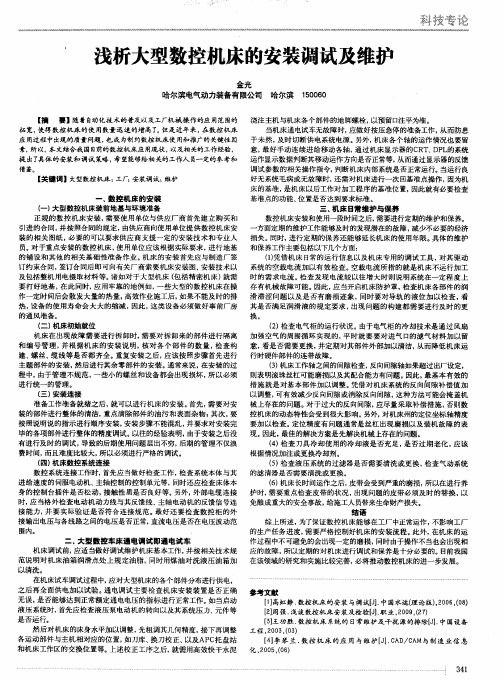

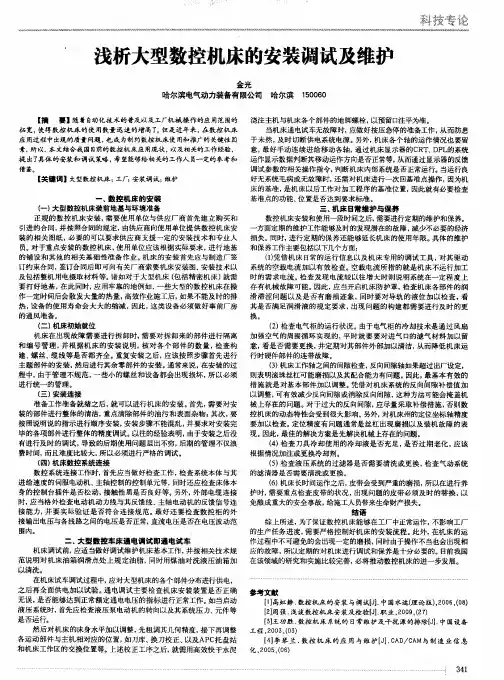

浅析大型数控机床的安装调试及维护摘要：数控机床由于其自身的技术优势，现今应用也越来越广泛。
本文简述了数控机床在安装调试和维护方面的常见技术问题，主要针对于大型机床的安装与调试以及维护需要注意的技术要点，并提出相关应需注意的几点问题。
关键词：大型数控机床安装调试维护一、数控机床的安装（一）大型数控机床装前地基与环境准备机床的安装首先应与制造厂签订约束合同，签订合同后即可向有关厂商索要机床安装图、安装技术以及包括整机用电摄取材料等。
诸如对于大型机床（包括精密机床）就需要打好地基，在此同时，应用牢靠的地脚螺钉加固，而对于大型精密机床则还需要在地基周围做好防震沟。
另外，电网用电的控制电压应在-15%—+10%的范畴之内，否则应调控电网电压或者配置交流稳压器。
（二）机床初始就位当机床拆箱后，应找出文件技术资料与机床装箱单，依据装箱单清点机床的技术零件、检查电缆与资料等是否齐全。
按照技术资料指示，安装好大部分的机床零件并同时在机床就位，把就位用的垫铁、垫板以及地脚螺丝相应对号入座。
（三）安装连接连接组装之前，应把外表部件清理洁净，并把部件与安装连接导轨、运用面相关防锈蚀的材料剔除，然后进行连接整机。
连接时应当注意将立柱、数控装置柜以及电器柜应用部件装在床身上；至于刀库以及其他定位元件应当恢复到拆前状态，以便利于精度调试。
另外，机床组件安装后，应当把电缆、油管与气管进行连接，在连接过程中要注意防止污染物从接口进入管路，这是因为管路连接工作做不得当会使试车工作相对麻烦，管路出现故障后，返修量较大，拆卸相当麻烦，给安装人员带来不便。
（四）机床数控系统连接数控系统连接工作时，首先应当做好检查工作，检查系统本体与其进给速度的伺服电动机、主轴控制的控制单元等，同时还应检查床体本身的控制台插件是否松动，接触性质是否良好等。
另外，外部电缆连接时，应当格外检查电动机动力线与其反馈线、主轴电动机的反馈信号连接能力，并要实际验证是否符合连接规范。
1装调修教学车床介绍本设备为大连机床集团有限责任公司数控车床综合实训装置是根据 《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标 准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人 才”培训规划的教学要求，结合生产实际和职业岗位的技术要求，按照职业 学校的教学和实训要求研制的产品。
ZTXC15数控车床及教学试验台将全功能数控车床与教学试验台有机结 合，具备实用与教学的双重功能。
采用结构化、模块化设计，由数控系统 综合实验台+数控车床组成。
既可做为装、修、调设备使用，又可作为通用 标准数控车床使用。
其机床精度完全符合国家标准，电气控制和操作完全 符合标准机床的要求。
2装调修教学车床介绍3装调修教学车床介绍 教学机床可以配上防护成为标准加工设备4装调修教学车床介绍一、主要结构特点1、高刚性的结构设计：机床床身采用铸造成形，具备较大的承载截面，有良 好的刚性和吸震性，可保证高精度切削加工。
2、高效率、低噪音设计：机床主传动系统采用主轴伺服电机，配合高效率并 联V型皮带直接传动主轴。
避免了齿轮箱传动链引起的噪音问题。
3、高速、高刚性的主轴：主轴前后端采用精密高速主轴轴承组，并施加适当 的预紧力，配合最佳的跨距支撑以及箱式主轴箱，使主轴具有高刚性和高 速运转能力。
4、高可靠性的刀架：机床配置电动刀架，具有较高的可靠性和重复定位精 度。
5、精密、快速的纵横向驱动：机床选用滚珠丝杠和线性滚动导轨付,传动效率 高，精度保持性好，使机床刀架移动快速稳定，且定位精度高。
5装调修教学车床介绍二、产品组成1、床身 机床的床身铸造成型，床身导轨采用重负荷直线滚动导 轨，刚性强，精度高，而且具有很好的耐磨性和动态特性。
6装调修教学车床介绍2、床鞍 床鞍导轨X轴导轨安装面与水平面成45度角，便于操作 者上下料。
7装调修教学车床介绍A平床身 B斜床身 C平床身斜床鞍 D立式床身8装调修教学车床介绍3、X、Z轴传动 传动装置由伺服电机与滚珠丝杠直联，使床鞍作纵向运 动，滑板作横向运动。
《数控机床安装调试与维修》教案目录教案1--------概述教案2--------数控机床的安装调试教案3--------数控机床的验收教案4--------数控机床的调整、主轴部件教案5--------进给传动部件的调整教案6--------回转部件、自动换刀装置的调整教案7--------位置检测装置、床身导轨的调整教案8--------数控系统发展简介、FANUC-0ib功能介绍教案9--------FANUC-0ib系统构成、硬件连接教案10------系统参数与设定教案11------I/O接口及PMC编程教案12------ SINU MERIC 840C特点介绍主要功能教案13----- SINUMERIC 840C系统的结构及各部分的功能教案14------ fanuc-0ib系统报警分类及常见故障分析教案15-----FANUC-0ib常见报警及处理方法教案16----数控机床的故障诊断及维修技术概述教案17----利用PLC进行数控机床的故障检测教案18-----数控系统系统故障的诊断教案19-----伺服系统的故障及维修技术教案20-----检测装置的故障及诊断教师教案教案专用纸第一章概述1.数控机床的优点：数控机床集机械制造、计算机、气动、传感检测、液压、光机电技术等一体，其优点：⑴能够进行复杂型面零件的加工，解决工艺难题。
⑵提高生产率⑶具有柔性⑷减轻工人的劳动强度2．我国数控机床的发展现状起步年代：1958开始研制目前生产能力：2001年国内数控机床产量已达1.8万台国产数控系统：⑴华中理工大学华中一型、华中二型⑵北京航天机床数控集团航天一型⑶中科院沈阳计算机所蓝天一型⑷中国珠峰数控公司中华一型3．加强数控维修的意义⑴技术需要⑵市场需要⑶企业的效益需要4．对数控维修人员的要求⑴知识面广⑵良好的系统的培训⑶良好的英语阅读能力⑷敢于实践，通过实践不断总结经验⑸敬业精神⑹持续的学习精神5．本课程的学习任务、要求⑴掌握数控机床安装调试验收的的知识、验收机床精度的方法。
一、实训背景随着我国制造业的快速发展，数控技术在我国得到了广泛应用。
数控机床作为一种先进的制造设备，在提高生产效率、降低生产成本、提高产品质量等方面具有显著优势。
然而，数控机床在运行过程中难免会出现故障，这就需要具备一定的数控维修及装调技能的工程师进行维护和修理。
为了提高学生的实践能力，培养适应社会发展需求的高素质技术人才，我们开展了数控维修及装调实训。
二、实训目的1. 熟悉数控机床的基本结构、工作原理和性能特点；2. 掌握数控机床的安装、调试和维修方法；3. 提高学生对数控机床故障的诊断和排除能力；4. 培养学生的团队协作精神和实际操作技能。
三、实训内容1. 数控机床基本结构及工作原理学习（1）数控机床的类型及特点；（2）数控机床的组成及各部分功能；（3）数控机床的工作原理及控制方式。
2. 数控机床的安装与调试（1）数控机床的安装流程及注意事项；（2）数控机床的调试方法及步骤；（3）数控机床的调试过程中常见问题的解决方法。
3. 数控机床的维修与故障排除（1）数控机床的日常维护保养；（2）数控机床的常见故障及诊断方法；（3）数控机床的维修步骤及注意事项；（4）数控机床的故障排除实例分析。
4. 数控机床的编程与操作（1）数控编程的基本原理及方法；（2）数控机床的操作步骤及注意事项；（3）数控机床的编程实例分析。
四、实训过程1. 实训前，教师向学生讲解实训目的、内容、要求和注意事项。
2. 学生分组进行实训，每组由一名指导教师负责。
3. 学生按照实训内容，逐一完成各项实训任务。
4. 指导教师对学生的实训过程进行监督和指导，确保实训质量。
5. 实训结束后，学生提交实训报告，总结实训心得。
五、实训成果通过本次实训，学生掌握了以下技能：1. 熟悉数控机床的基本结构、工作原理和性能特点；2. 掌握数控机床的安装、调试和维修方法；3. 提高了对数控机床故障的诊断和排除能力；4. 培养了团队协作精神和实际操作技能。
注意：“数控机床地安装、调试与维修”课程成绩按上网学习“现代数控加工设备装配与调试”国家资源共享立项课程地情况评定.
“现代数控加工设备装配与调试”国家资源共享立项课程上网学习指南
主讲周兰武汉船舶职业技术学院
一、“爱课程”网站“现代数控加工设备装配与调试”课程学习操作步骤
1进入“爱课程”官网＜)
2 •点击“资源共享课”栏目并进入该栏目，如下图所示
■■K ・aan?p4mat * MV ±・iauv
_ T呼a：**1
3•按照课程名称“现代数控加工设备装配与调试”
4•进入“现代数控加工设备装配与调试”课程主页 5•如果用户未注册，点击网页右上角“注册” 控机床地安装、调试与维修”课程成绩无法认定
“登录”，或作者“周兰”进行搜索
，按照注册信息进行登录即可，如图所示
，按照要求进行注册，注意：注册时“昵称”一定要用自己完整地学号，否则无法登记课程成绩，造成“数；注册成功后需要到注册使用地邮箱中激活给定地账号，然后按照该账号登录；如果已经注册，则点击b5E2RGbCAP
. was* 甘・卜，州匸口驻需时i -m■出側
ISILIVUt.RLJ 事tlXV^S/3nT^ IVUI. A3TF«Kin> 盂•"工■
■丁車・・nt亡舜囱H. IDF收r兀盂・二hull KHWIBIEP. HhFN
6.
“提问”
■: UlEWI^
■覆■厦-呼IT#
V1 A*
W 丁・
■Hi
嶺HI t k；
*(?w
点击“开始学习”，便可根据视频进行课程学习，同时可以获得课件、教案、评价考核、习题作业等丰富教案资源
等栏目与课程主讲教师进行互动，如图所示.plEanqFDPw
，可点击“笔记”、“评论”、
二、学习要求及成绩评定
本课程共计有五个模块十五个工程，按照以下要求进行学习：
1以注册后地身份登录学习
2.要求至少登录十次，每次登录后必须网上“提问”并做电子“笔记”方为有效登录，否则登录无效，如有效登录少于十次，则无法登记课程成绩，学生
可自已在课程网站上根据昵称< 即完整学号）统计已经登录地次数DXDiTa9E3d
3.网上“提问”指南：点击并观看每个教案工程视频后，点击视频旁边地“提问”栏目，根据下表提供地针对每个工程设计地“学习问题”进行提问
也可以提出自己不懂地问题，每个教案工程可提 1~2个问题RTCrpUDGiT
4.电子“笔记”指南：同时要求对每个教案工程做简单地电子“笔记”，“笔记”在视频旁边，点击即可做笔记，如上图所示5PCzVD7HxA
5•请于12月20号之前完成网上课程学习，学习内容包括观看视频、网上“提问”、网上“电子笔记”等，再次提醒注册昵称为完整学号，否则无法登
记课程成绩jLBHrnAlLg
请按时完成课程学习内容•附表为课程学习内容提示•
三、课程配套教材
1.《现代数控加工设备》，主编：周兰，常晓俊，机械工业出版社
2.《FANUC 0i-D0i Mate-D数控系统连接调试与 PMC编程》主编：周兰，陈少艾，机械工业出版社 xHAQX74J0X。
