期终试题《数控机床的机械装调与维修》韩鸿鸾1答案B

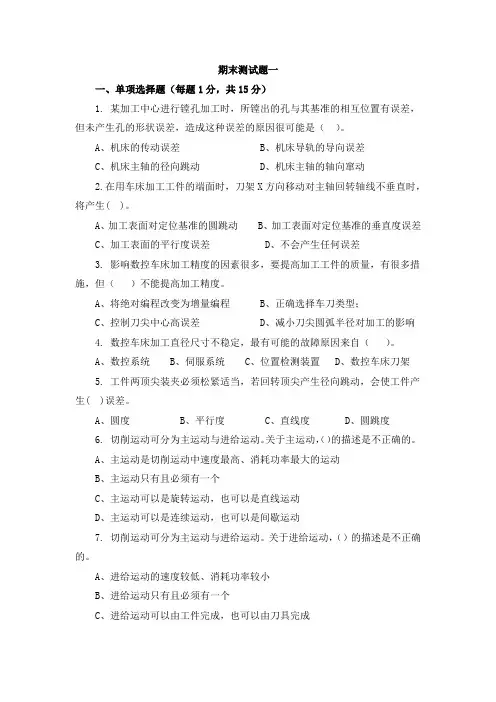

期末测试题一一、单项选择题（每题1分，共15分）1. 某加工中心进行镗孔加工时，所镗出的孔与其基准的相互位置有误差，但未产生孔的形状误差，造成这种误差的原因很可能是（）。

A、机床的传动误差B、机床导轨的导向误差C、机床主轴的径向跳动D、机床主轴的轴向窜动2.在用车床加工工件的端面时，刀架X方向移动对主轴回转轴线不垂直时，将产生( )。

A、加工表面对定位基准的圆跳动B、加工表面对定位基准的垂直度误差C、加工表面的平行度误差D、不会产生任何误差3. 影响数控车床加工精度的因素很多，要提高加工工件的质量，有很多措施，但（）不能提高加工精度。

A、将绝对编程改变为增量编程B、正确选择车刀类型；C、控制刀尖中心高误差D、减小刀尖圆弧半径对加工的影响4. 数控车床加工直径尺寸不稳定，最有可能的故障原因来自（）。

A、数控系统B、伺服系统C、位置检测装置D、数控车床刀架5. 工件两顶尖装夹必须松紧适当，若回转顶尖产生径向跳动，会使工件产生( )误差。

A、圆度B、平行度C、直线度D、圆跳度6. 切削运动可分为主运动与进给运动。

关于主运动，（）的描述是不正确的。

A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是旋转运动，也可以是直线运动D、主运动可以是连续运动，也可以是间歇运动7. 切削运动可分为主运动与进给运动。

关于进给运动，（）的描述是不正确的。

A、进给运动的速度较低、消耗功率较小B、进给运动只有且必须有一个C、进给运动可以由工件完成，也可以由刀具完成D、进给运动可以是连续运动，也可以是间歇运动8. 减小零件加工形状误差方法是（）。

A、增加位置环增益B、增加速度环增益C、减小位置环增益D、减小速度环增益9. 数控车床主轴轴承较多地采用高级油脂密封永久润滑方式，加入一次油脂可以使用（）。

A、3-5年B、7-10年C、10-15年D、15年以上10. 下列材料的零件中，（）材料的零件不能用电火花机床加工。

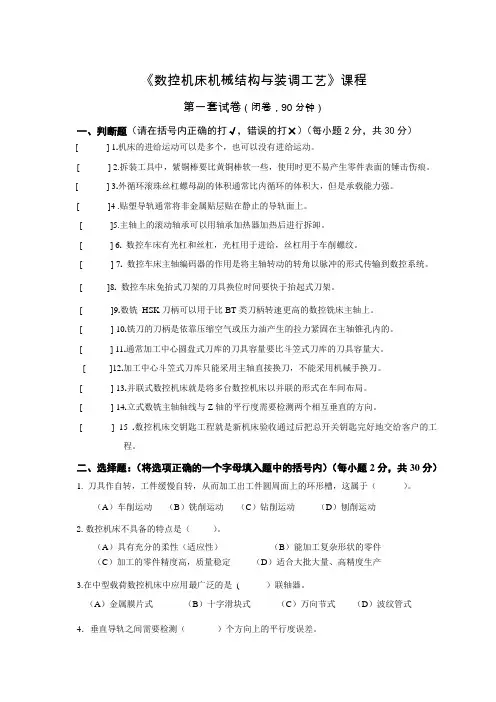

《数控机床机械结构与装调工艺》课程第一套试卷（闭卷，90分钟）一、判断题（请在括号内正确的打√，错误的打×）（每小题2分，共30分）[ ] 1.机床的进给运动可以是多个，也可以没有进给运动。

[ ] 2.拆装工具中，紫铜棒要比黄铜棒软一些，使用时更不易产生零件表面的锤击伤痕。

[ ] 3.外循环滚珠丝杠螺母副的体积通常比内循环的体积大，但是承载能力强。

[ ]4 .贴塑导轨通常将非金属贴层贴在静止的导轨面上。

[ ]5.主轴上的滚动轴承可以用轴承加热器加热后进行拆卸。

[ ] 6.数控车床有光杠和丝杠，光杠用于进给，丝杠用于车削螺纹。

[ ] 7.数控车床主轴编码器的作用是将主轴转动的转角以脉冲的形式传输到数控系统。

[ ]8. 数控车床免抬式刀架的刀具换位时间要快于抬起式刀架。

[ ]9.数铣HSK刀柄可以用于比BT类刀柄转速更高的数控铣床主轴上。

[ ] 10.铣刀的刀柄是依靠压缩空气或压力油产生的拉力紧固在主轴锥孔内的。

[ ] 11.通常加工中心圆盘式刀库的刀具容量要比斗笠式刀库的刀具容量大。

[ ]12.加工中心斗笠式刀库只能采用主轴直接换刀，不能采用机械手换刀。

[ ] 13.并联式数控机床就是将多台数控机床以并联的形式在车间布局。

[ ] 14.立式数铣主轴轴线与Z轴的平行度需要检测两个相互垂直的方向。

[ ] 15 .数控机床交钥匙工程就是新机床验收通过后把总开关钥匙完好地交给客户的工程。

二、选择题：（将选项正确的一个字母填入题中的括号内）（每小题2分，共30分）1. 刀具作自转，工件缓慢自转，从而加工出工件圆周面上的环形槽，这属于（）。

（A）车削运动（B）铣削运动（C）钻削运动（D）刨削运动2.数控机床不具备的特点是（）。

（A）具有充分的柔性（适应性）（B）能加工复杂形状的零件（C）加工的零件精度高，质量稳定（D）适合大批大量、高精度生产3.在中型载荷数控机床中应用最广泛的是( ）联轴器。

（A）金属膜片式（B）十字滑块式（C）万向节式（D）波纹管式4．垂直导轨之间需要检测（）个方向上的平行度误差。

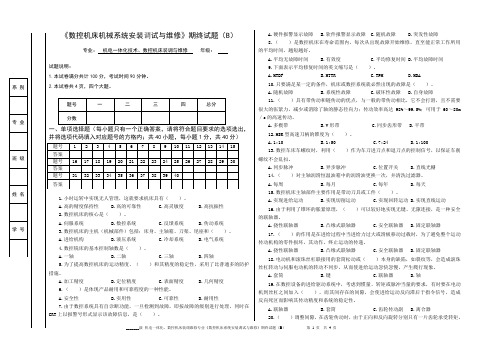

《数控机床机械系统安装调试与维修》期终试题（B）专业：机电一体化技术、数控机床装调与维修年级：试题说明：1.本试卷满分共计100分，考试时间90分钟。

2.本试卷共4页，四个大题。

一、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共40小题，每小题1分，共40分）1.小时运转中实现无人管理，这就要求机床具有（）。

A.高的精度保持性B.高的可靠性C.高灵敏度D.高抗振性2.数控机床的核心是（）。

A.伺服系统B.数控系统C.反馈系统D.传动系统3.数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和（）。

A.进给机构B.液压系统C.冷却系统D.电气系统4.数控铣床的基本控制轴数是（）。

A.一轴B.二轴C.三轴D.四轴5.为了提高数控机床的运动精度、（）和其精度的稳定性，采用了比普通多的防护措施。

A.加工精度B.定位精度C.表面精度D.几何精度6.（）是体现产品耐用和可靠程度的一种性能。

A.安全性B.实用性C.可靠性D.耐用性7.由于数控系统具有自诊断功能，一旦检测到故障，即按故障的级别进行处理，同时在CRT上以报警号形式显示该故障信息，是（）。

A.硬件报警显示故障B.软件报警显示故障C.随机故障D.突发性故障8.（）是数控机床在寿命范围内，每次从出现故障开始维修，直至能正常工作所用的平均时间，越短越好。

A.平均无故障时间B.有效度C.平均修复时间D.平均故障时间9.下面表示平均修复时间的英文缩写是（）。

A.MTBFB.MTTRC.TPMD.MDA10.只要满足某一定的条件，机床或数控系统就必然出现的故障是（）。

A.随机故障B.系统性故障C.破坏性故障D.自身故障11.（）具有带传动和链传动的优点，与一般的带传动相比，它不会打滑，且不需要很大的张紧力，减少或消除了轴的静态径向力；传动效率高达98%～99.5%；可用于60～80m ／s的高速传动。

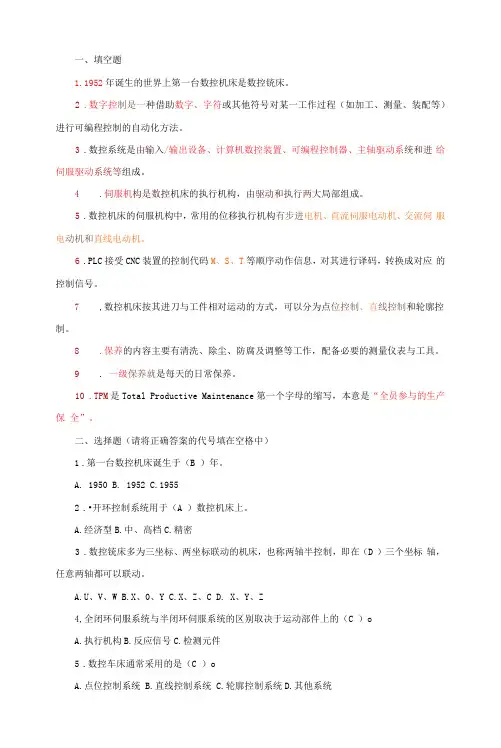

一、填空题1.1952年诞生的世界上第一台数控机床是数控铳床。

2.数字控制是一种借助数字、字符或其他符号对某一工作过程（如加工、测量、装配等）进行可编程控制的自动化方法。

3.数控系统是由输入/输出设备、计算机数控装置、可编程控制器、主轴驱动系统和进给伺服驱动系统等组成。

4.伺服机构是数控机床的执行机构，由驱动和执行两大局部组成。

5.数控机床的伺服机构中，常用的位移执行机构有步进电机、直流伺服电动机、交流伺服电动机和直线电动机。

6.PLC接受CNC装置的控制代码M、S、T等顺序动作信息，对其进行译码，转换成对应的控制信号。

7,数控机床按其进刀与工件相对运动的方式，可以分为点位控制、直线控制和轮廓控制。

8.保养的内容主要有清洗、除尘、防腐及调整等工作，配备必要的测量仪表与工具。

9. 一级保养就是每天的日常保养。

10.TPM是Total Productive Maintenance第一个字母的缩写，本意是“全员参与的生产保全”。

二、选择题（请将正确答案的代号填在空格中）1.第一台数控机床诞生于（B ）年。

A. 1950B. 1952C.19552.•开环控制系统用于（A ）数控机床上。

A.经济型B.中、高档C.精密3.数控铳床多为三坐标、两坐标联动的机床，也称两轴半控制，即在（D ）三个坐标轴，任意两轴都可以联动。

A.U、V、WB.X、0、YC.X、Z、CD. X、Y、Z4,全闭环伺服系统与半闭环伺服系统的区别取决于运动部件上的（C ）oA.执行机构B.反应信号C.检测元件5.数控车床通常采用的是（C ）oA.点位控制系统B.直线控制系统C.轮廓控制系统D.其他系统6.正确合理地（B）数控机床，是数控机床管理工作的重要环节。

A.维修B.使用C管理D.保养7. (B)就是每月一次的保养，一般在月底或月初进行。

A. 一级保养B.二级保养C.三级保养8,数控系统的(C )是其开展的趋势。

A.专业化B.大型化C.开放化9.在数控机床中，(B )主要完成与逻辑运算有关的一些顺序动作的I/O控制。

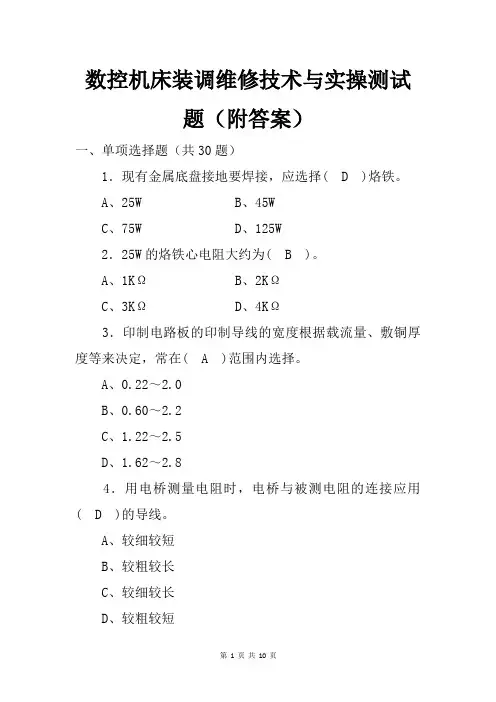

数控机床装调维修技术与实操测试题（附答案）一、单项选择题（共30题）1．现有金属底盘接地要焊接，应选择( D )烙铁。

A、25WB、45WC、75WD、125W2．25W的烙铁心电阻大约为( B )。

A、1KΩB、2KΩC、3KΩD、4KΩ3．印制电路板的印制导线的宽度根据载流量、敷铜厚度等来决定，常在( A )范围内选择。

A、0.22～2.0B、0.60～2.2C、1.22～2.5D、1.62～2.84．用电桥测量电阻时，电桥与被测电阻的连接应用( D )的导线。

A、较细较短B、较粗较长C、较细较长D、较粗较短5．以下指示灯用于报警的颜色是( B)。

A、白色B、红色C、黑色D、蓝色6．电阻的大小与导体的( D )无关。

A、长度B、横截面积C、材料D、两端电压7．电路图的布局原则是布局合理、( A )、画面清晰、便于看图。

A、排列均匀B、从上到下C、从左到右D、交叉最少8．在不停电的情况下测量三相异步电动机线电流的大小，应选用的仪表是( D )。

A、万用表B、兆欧表C、直流单壁电桥D、钳形电流表9．电气接线图主要由元件、( C )和连接线组成。

A、信号名称B、技术指标C、端子D、电气符号10．以下关于机床装调维修安全文明生产操作规程的论述，错误的是( C )。

A、千斤顶使用前应试压，确认无漏油和回原现象时才能使用B、剔铲工件时须戴好眼镜，注意铁屑飞溅方向C、若是多人同时进行的作业，必须自己顾好自己D、高空作业应遵守《高处作业注意事项》11．装配的步骤一般是( A )。

A、组件→部件→总装B、部件→构件→总装C、构件→总装→部件D、总装→部件→构件12．CPU是CNC装置的核心，承担着( C )的任务。

A、运算和显示B、存储和控制C、控制和运算D、运行和显示13．逻辑分析仪是专门测量和显示( B )的测试仪器。

A、单路数字信号B、多路数字信号C、单路模拟信号D、多路模拟信号14．( B )是指在机床上设置的一个固定的点，是数控机床进行加工运动的基准参考点。

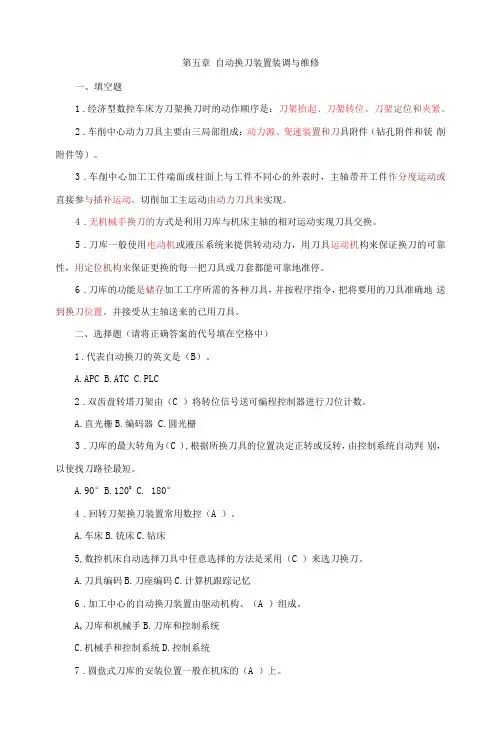

第五章自动换刀装置装调与维修一、填空题1.经济型数控车床方刀架换刀时的动作顺序是：刀架抬起、刀架转位、刀架定位和夹紧。

2.车削中心动力刀具主要由三局部组成：动力源、变速装置和刀具附件（钻孔附件和铳削附件等）。

3.车削中心加工工件端面或柱面上与工件不同心的外表时，主轴带开工件作分度运动或直接参与插补运动，切削加工主运动由动力刀具来实现。

4.无机械手换刀的方式是利用刀库与机床主轴的相对运动实现刀具交换。

5.刀库一般使用电动机或液压系统来提供转动动力，用刀具运动机构来保证换刀的可靠性，用定位机构来保证更换的每一把刀具或刀套都能可靠地准停。

6.刀库的功能是储存加工工序所需的各种刀具，并按程序指令，把将要用的刀具准确地送到换刀位置，并接受从主轴送来的已用刀具。

二、选择题（请将正确答案的代号填在空格中）1.代表自动换刀的英文是（B）。

A.APCB.ATCC.PLC2.双齿盘转塔刀架由（C ）将转位信号送可编程控制器进行刀位计数。

A.直光栅B.编码器C.圆光栅3.刀库的最大转角为（C ）,根据所换刀具的位置决定正转或反转，由控制系统自动判别，以使找刀路径最短。

A.90°B.1200C. 180°4.回转刀架换刀装置常用数控（A ）。

A.车床B.铳床C.钻床5,数控机床自动选择刀具中任意选择的方法是采用（C ）来选刀换刀。

A.刀具编码B.刀座编码C.计算机跟踪记忆6.加工中心的自动换刀装置由驱动机构、（A ）组成。

A,刀库和机械手B.刀库和控制系统C.机械手和控制系统D.控制系统7.圆盘式刀库的安装位置一般在机床的（A ）上。

A.立柱B.导轨C.工作台8 .加工中心换刀可与机床加工重合起来，即利用切削时间进行(B )o三、判断题(正确的划“ J”，错误的划“X”)1. (X)数控车床采用刀库形式的自动换刀装置。

2. (义)排刀式刀架一般用于大规格数控车床。

3. (X)无机械手换刀主要用于大型加工中心。

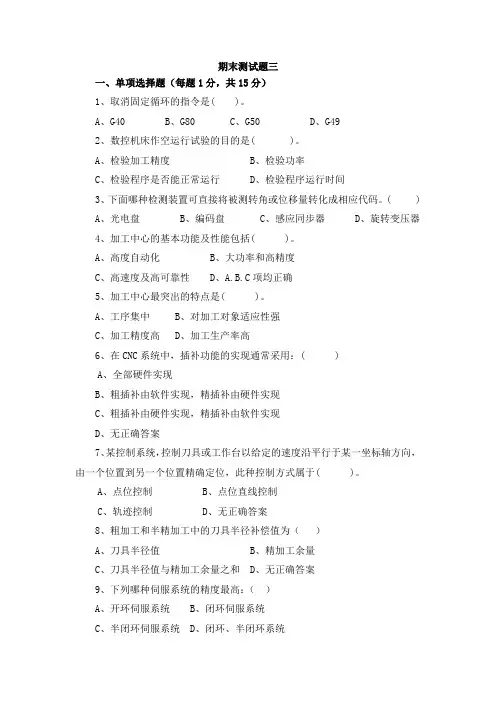

期末测试题三一、单项选择题（每题1分，共15分）1、取消固定循环的指令是( )。

A、G40B、G80C、G50D、G492、数控机床作空运行试验的目的是( )。

A、检验加工精度B、检验功率C、检验程序是否能正常运行D、检验程序运行时间3、下面哪种检测装置可直接将被测转角或位移量转化成相应代码。

( )A、光电盘B、编码盘C、感应同步器D、旋转变压器4、加工中心的基本功能及性能包括( )。

A、高度自动化B、大功率和高精度C、高速度及高可靠性D、A.B.C项均正确5、加工中心最突出的特点是( )。

A、工序集中B、对加工对象适应性强C、加工精度高D、加工生产率高6、在CNC系统中，插补功能的实现通常采用：( )A、全部硬件实现B、粗插补由软件实现，精插补由硬件实现C、粗插补由硬件实现，精插补由软件实现D、无正确答案7、某控制系统，控制刀具或工作台以给定的速度沿平行于某一坐标轴方向，由一个位置到另一个位置精确定位，此种控制方式属于( )。

A、点位控制B、点位直线控制C、轨迹控制D、无正确答案8、粗加工和半精加工中的刀具半径补偿值为（）A、刀具半径值B、精加工余量C、刀具半径值与精加工余量之和D、无正确答案9、下列哪种伺服系统的精度最高：（）A、开环伺服系统B、闭环伺服系统C、半闭环伺服系统D、闭环、半闭环系统10、直流伺服电动要适用于（）伺服系统中。

A、开环，闭环B、开环，半闭环C、闭环，半闭环D、开环11、光栅中，标尺光栅与指示光栅的栅线应：（）A、相互平行B、互相倾斜一个很小的角度C、互相倾斜一个很大的角度D、外于任意位置均可12、数控机床的信息输入方式有：（）A、按键和CRT显示器B、磁带、磁盘、网线C、手摇脉冲发生器D、以上均正确13、逐步比较插补法的四拍工作顺序为：（）A、偏差判别、进给控制、新偏差计算、终点判别B、进给控制、偏差判别、新偏差计算、终点判别C、终点判别、新偏差计算、偏差判别、进给控制D、终点判别、偏差判别、进给控制、新偏差计算14、下列哪种检测元件检测线位移（）A、旋转变压器B、光电盘C、感应同步器D、无正确答案15、加工中心的柔性体现在（）A、对特殊要求的快速反应B、快速实现批量生产C、A.B项均正确D、无正确答案二、不定项选择题（每题2分，共10分）1、不适用于低速重载的导轨副是（）。

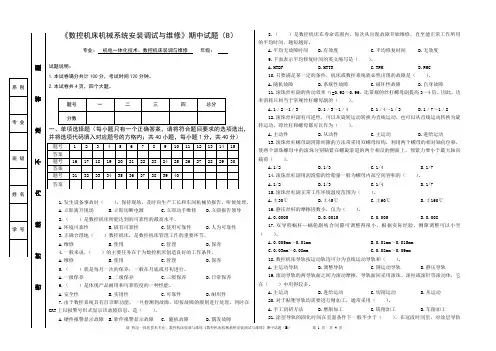

《数控机床机械系统安装调试与维修》期中试题（B ）专业： 机电一体化技术、数控机床装调与维修 年级：试题说明：1.本试卷满分共计100分，考试时间120分钟。

2.本试卷共4页，四个大题。

一、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共40小题，每小题1分，共40分）1.发生设备事故时（ ），保持现场，及时向生产工长和车间机械员报告，听候处理。

A.立即离开现场 B.立即切断电源 C.立即动手维修 D.立即报告领导2.（ ）是数控机床所能达到的可靠性的最高水平。

A.环境可靠性B.固有可靠性C.使用可靠性D.人为可靠性 3.正确合理地（ ）数控机床，是数控机床管理工作的重要环节。

A.维修 B.使用 C.管理 D.保养 4.一般来说，（ ）的主要任务在于为数控机床创造良好的工作条件。

A.维修 B.使用 C.管理 D.保养 5.（ ）就是每月一次的保养，一般在月底或月初进行。

A.一级保养B.二级保养C.三级保养D.日常保养 6.（ ）是体现产品耐用和可靠程度的一种性能。

A.安全性B.实用性C.可靠性D.耐用性7.由于数控系统具有自诊断功能，一旦检测到故障，即按故障的级别进行处理，同时在CRT 上以报警号形式显示该故障信息，是（ ）。

A.硬件报警显示故障B.软件报警显示故障C. 随机故障D.偶发故障8.（ ）是数控机床在寿命范围内，每次从出现故障开始维修，直至能正常工作所用的平均时间，越短越好。

A.平均无故障时间B.有效度C.平均修复时间D.无效度 9.下面表示平均修复时间的英文缩写是（ ）。

A.MTBFB.MTTRC.TPMD.PMC 10.只要满足某一定的条件，机床或数控系统就必然出现的故障是（ ）。

A.随机故障 B.系统性故障 C.破坏性故障 D.自身故障 11.滚珠丝杠副的传动效率η=0.92～0.96，比常规的丝杠螺母副提高3～4倍。

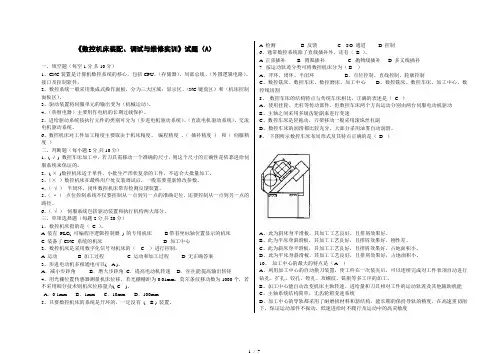

《数控机床装配、调试与维修实训》试题（A）一、填空题（每空1分,共10分）1、CNC装置是计算机数控系统的核心，包括CPU、（存储器）、局部总线、（外围逻辑电路）、接口及控制软件。

2、数控系统一般采用集成式操作面板，分为三大区域：显示区、（NC键盘区）和（机床控制面板区）。

3、驱动装置将伺服单元的输出变为（机械运动）。

4、（热继电器）主要用作电机的长期过载保护。

5、进给驱动系统按执行元件的类别可分为（步进电机驱动系统）、（直流电机驱动系统）、交流电机驱动系统。

6、数控机床对工件加工精度主要取决于机床精度、编程精度、（插补精度）和（伺服精度）二、判断题（每小题2分,共10分）1、( √ ) 数控车床加工中，若刀具需移动一个准确的尺寸，则这个尺寸的正确性是依靠进给伺服系统来保证的。

2、( ×)数控机床适于单件、小批生产形状复杂的工件，不适合大批量加工。

3、（×）数控机床在最终用户处安装调试后，一般需要重新修改参数。

4、（√ ）半闭环、闭环数控机床带有检测反馈装置。

5、（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

6、（√ ）伺服系统包括驱动装置和执行机构两大部分。

三、单项选择题（每题2分,共20分）1、数控机床指的是（C ）。

A 装有PLC( 可编程序逻辑控制器) 的专用机床B带有坐标轴位置显示的机床C 装备了CNC 系统的机床D 加工中心2、数控机床是采用数字化信号对机床的（ C ）进行控制。

A 运动B 加工过程C 运动和加工过程D 无正确答案3、步进电动机多相通电可以( A )。

A．减小步距角B．增大步距角C．提高电动机转速D．往往能提高输出转矩4、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( C )。

A．0.1mm B．1mm C．10mm D．100mm5、只要数控机床的系统是开环的，一定没有( B ) 装置。

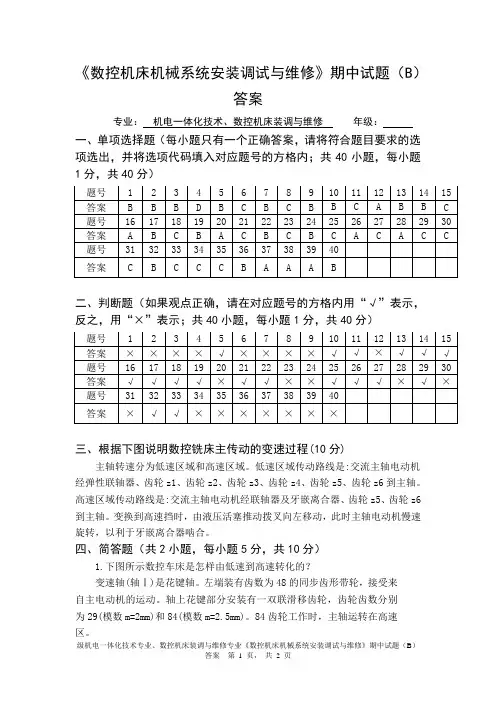

《数控机床机械系统安装调试与维修》期中试题（B）
答案
专业：机电一体化技术、数控机床装调与维修年级：
一、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共40小题，每小题1分，共40分）
二、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共40小题，每小题1分，共40分）
三、根据下图说明数控铣床主传动的变速过程(10分)
主轴转速分为低速区域和高速区域。

低速区域传动路线是:交流主轴电动机经弹性联轴器、齿轮z1、齿轮z2、齿轮z3、齿轮z4、齿轮z5、齿轮z6到主轴。

高速区域传动路线是:交流主轴电动机经联轴器及牙嵌离合器、齿轮z5、齿轮z6到主轴。

变换到高速挡时，由液压活塞推动拨叉向左移动，此时主轴电动机慢速旋转，以利于牙嵌离合器啮合。

四、简答题（共2小题，每小题5分，共10分）
1.下图所示数控车床是怎样由低速到高速转化的？
变速轴(轴Ⅰ)是花键轴。

左端装有齿数为48的同步齿形带轮，接受来
自主电动机的运动。

轴上花键部分安装有一双联滑移齿轮，齿轮齿数分别
为29(模数m=2mm)和84(模数m=2.5mm)。

84齿轮工作时，主轴运转在高速
区。

2.下图所示数控车床是怎样由高速到低速转化的？
变速轴(轴Ⅰ)是花键轴。

左端装有齿数为48的同步齿形带轮，接受来自主电动机的运动。

轴上花键部分安装有一双联滑移齿轮，齿轮齿数分别为29(模数m=2mm)和84(模数m=2.5mm)。

29齿轮工作时，主轴运转在低速区。
