桥梁墩台和支座第一节桥梁墩台类型与构造一、概述组成：墩台帽、墩台身、基础承受荷载：上部结构：竖向力、水平力、弯矩，地震力、风力、流水压力等二、桥墩的类型与构造受力：刚性墩、柔性墩构造：实体墩、空心墩、柱式墩、框架墩等按截面形式分：矩形、圆形、园端形、尖端形1、实体墩实体桥墩由一个实体结构组成，按其截面尺寸及重量的不同又可分为实体重力式桥墩和实体轻型桥墩。
实体重力式桥墩是一实体圬工墩，主要靠自身的重量（包括桥跨结构重力）平衡外力，从而保证桥墩的强度和稳定。
此种桥墩自身刚度大，具有较强的防撞能力，但同时存在阻水面积大的缺陷，比较适合于修建在地基承载力较高、覆盖层较薄、基岩埋深较浅的地基上。
实体轻型桥墩可用混凝土、浆砌块石或钢筋混凝土材料做成，此结构显著减少了圬工体积，但其抗冲冲击力较差，不宜用在流速大并夹有大量泥沙的河流或可能有船舶、冰、漂流物撞击的河流中，一般用于中小跨径桥梁上墩帽是直接支承桥跨结构，应力较集中，因此对大跨径的重力式桥墩墩帽厚度一般不小于0.4m，中小跨梁桥也不应小于0.3m，并设有50～100mm的檐口。
2、空心桥墩空心桥墩有两种形式：一种为部分镂空实体桥墩，另一种为薄壁空心桥墩。
3、桩（柱）式桥墩和柔性墩柱式桥墩是目前公路桥梁中广泛采用的桥墩型式。
它具有线条简捷、明快、美观，既节省材料数量又施工方便的特点，特别适用于桥梁宽度较大的城市桥梁和立交桥。
柱式桥墩一般可分为独柱、双柱和多柱等形式，它可以根据桥宽的需要以及地物地貌条件任意组合。
柱式桥墩由承台、柱式墩身和盖梁组成，对于上部结构为大悬臂箱形截面，墩身可以直接与梁相接。
柔性排架桩墩是由单排或双排的钢筋混凝土桩与钢筋混凝土盖梁连接而成。
其主要特点是，可以通过一些构造措施，将上部结构传来的水平力（制动力、温度影响力等）传递到全桥的各个柔性墩台，或相邻的刚性墩台上，以减少单个柔性墩所受到的水平力，从而达到减小桩墩截面的目的4、框架式桥墩框架式桥墩采用钢筋混凝土或预应力混凝土等压挠和挠曲构件组成平面框架代替墩身，支承上部结构，必要时可做成双层或多层的框架三、桥墩防撞流冰对桥墩的危害主要表现在大面积流冰对桥墩的撞击力和大面积流冰堆积现象以及流冰对桥墩的磨损。
桥梁工程概论之墩台及支座构造一、桥墩桥墩主要可以分为以下几类：1、重力式桥墩：是实体的圬工墩，主要靠自身的重量来平衡外力，从而保证桥墩的强度和稳定。
主要用c15或c15以上的片石混凝土浇筑，或用浆砌块石和料石，也可以用混凝土预制块砌筑。
优点是整体刚度大，抗倾覆性能以及承重性能都很好；缺点是自重大，不宜做的过大而使桥梁自重加大。
2、空心式桥墩：可采用钢筋混凝土或混凝土。
优点是节省材料，减轻桥墩的自重，施工速度快，质量好，节省模板支架；缺点是，抵抗流水冲击和水中夹带的泥砂或冰块冲击力的能力差，所以不宜在有上述情况的河流中采用。
3、桩式墩：桩式墩是将钻孔桩基础向上延伸作为桥墩的墩身，在桩顶浇筑盖梁。
在墩位上的横向可以是一根或多根桩，设置一排桩时叫排桩墩。
优点是材料用量经济，施工简便，适合平原地区建桥使用；缺点是跨度不宜做的太大，一般小于13m，且在有漂流物和流速过大的河流中不宜采用。
4、柱式墩：一般由基础上的承台、柱式墩身和盖梁组成。
优点是能减轻墩身自重，节约圬工材料，比较美观，刚度和强度都较大，在有漂流物和流冰的河流中可以使用。
5、柔性墩：是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。
即墩体的整体刚度很小，在墩顶水平推力的作用下发生较大的水平位移。
优点是由于桥墩的水平推力是按各墩的刚度分配的，故分配到每个柔性墩上的水平推力很小。
6、薄壁墩主要分为钢筋混凝土薄壁墩和双壁墩以及V形墩三类。
其共同特点是在横桥向的长度基本和其他形式的墩相同，但是在纵桥向的长度很小。
其优点是，可以节省材料，减轻桥墩的自重，同时双壁墩可以增加桥墩的刚度，减小主梁支点负弯矩，增加桥梁美观；V形墩可以间接的减小主梁的跨度，使跨中弯矩减小，同时又具有拱桥的一些特点，更适合大跨度桥的建造。
二、桥台桥台基本上可以分为以下几类：1、重力式桥台也称实体式桥台，主要靠自重来平衡台后的土压力。
桥台台身多数由石砌、片石混凝土或混凝土等圬工材料建造，并采用就地建造的方法。
1. 桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物（跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是支承上部结构、向下传递荷载的结构物）。
和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2. 解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
桥梁结构相邻两支座间的距离L 称为计算跨径对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或八字墙尾端之间的距离LT,称为桥梁全长。
桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3. 按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。
在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。
在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力第二章桥梁工程的规划与设计1. 什么是桥梁的净空（限界）？它有什么用途？桥梁净空（bridge clearanee包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥面净空指保证车辆行人安全通过桥梁所需要的桥梁净空界限。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁（bridge）就是供车辆（汽车、列车）和行人等跨越障碍（河流、山谷、海湾或其他线路等）的工程建筑物、支座上部结构、下部结构、2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
对梁式桥，设计洪水位线上相邻两桥墩（或桥台）间的水平净距L0,称为桥梁的净跨径。
各孔净跨径之和，称为总跨径，它反映出桥位处泄洪能力的大小。
桥跨结构相邻两支座间的距离L1, 称为计算跨径。
桥梁结构的分析计算以计算跨径为准。
桥长：对梁桥，两桥台侧墙或八字墙尾端之间的距离LT，可称为桥梁全长。
桥面（或铁路桥梁的轨底）至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按结构体系及其受力特点，桥梁可划分为梁、拱、索三种基本体系和组合体系。
梁作为承重结构，主要是以其抗弯能力来承受荷载的。
拱桥(图1.2(c))的主要承重结构是具有曲线外形的拱圈(arch ring)。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯、受剪。
拱趾处的支承反力除了竖向反力外，还有较大的水平推力(thrust)。
但大跨度悬索桥的主要承重结构为缆。
组合体系桥(combined system bridge)指承重结构采用两种基本体系，或一种基本体系与某些构件（梁、塔、柱、斜索等）组合在一起的桥。
4. 请根据各类桥梁的力学特点，你认为各自有竞争力的跨度范围是什么？适用于什么样的地质条件？（思考题）第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？是保证车辆、行人安全通过桥梁所需要的桥梁净空界限。
建筑限界：路面（轨面）以上的一定宽度和高度范围内，不允许有任何设施及障碍物侵入的规定最小净空尺寸。
2.桥梁设计包括哪些内容？确定桥梁的高度、长度和孔径划分时，应分别考虑哪些因素？桥梁立面、断面和平面布置。
第七章支座与墩台第一节支座一、支座构造分类由于桥梁跨径、支座反力、支座允许转动与位移的不同，选用的支座材料的不同，支座是否满足防震、减震要求的不同，桥梁支座有许多类型。
常用支座类型有：板式橡胶支座、盆式橡胶支座、球形钢支座、减隔震支座等。
1．板式橡胶支座由数层薄橡胶片与薄钢板镶嵌、粘合、压制而成。
上部结构的竖向荷载通过固定在桥跨结构的上支座板转递给支座。
无固定支座与活动支座之分。
有较大的剪切变形以满足上部结构的水平位移。
有良好的弹性，以适应梁端的转动。
2．盆式橡胶支座盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座。
具有足够的竖向刚度以承受垂直荷载，能将上部结构的反力可靠地传递给墩台。
盆式橡胶支座分固定支座与活动支座。
由聚四氟乙烯板与钢板间的滑动提供水平位移量。
由承压橡胶块承受荷载，并依靠其变形保证桥跨结构在支点处的转角。
支座的布置及要求：根据梁桥的结构体系以及桥宽，支座在纵、横向的布置方式则不同。
安放支座，应使上部结构的支点位置与下部结构的支座中线对中；要正确地确定支座所承受的荷载和活动支座的位移量。
特殊设计的支座：一般包括：大吨位的球形钢支座、拉力支座和抗震支座。

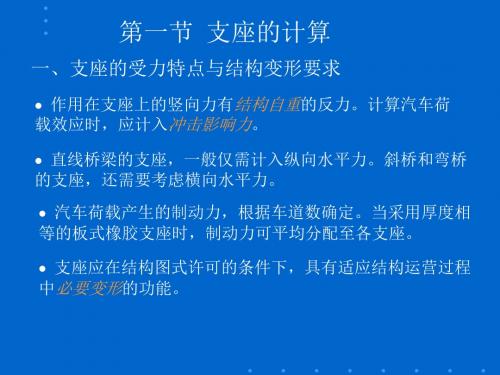

二、支座特点及变形要求一）梁桥支座特点支座设置在桥梁的上部结构与墩台之间，其作用是将桥跨结构上的各种荷载反力传递到墩台上，同时保证桥跨结构所要求的位移和转动，使上、下部结构的实际受力情况与计算的理论图式相符合。
作用在支座上的竖向力有结构自重的反力、活荷载的支点反力及其影响力。
在计算汽车荷载支座反力时，应计入冲击影响力。
当支座可能出现上拔力时，应分别计算支座的最大竖向力和最大上拔力。
正交直线桥梁的支座，一般仅需计入纵向水平力。
斜桥和弯桥的支座，还需要考虑由于汽车荷载的离心力或其它原因如风力等产生的横向水平力。
汽车荷载产生的制动力，应按照公路桥涵设计规范要求，根据车道数确定。
刚性墩台各种支座传递的制动力，按规范中的规定采用。
其中，规定每个活动支座传递的制动力不得大于其摩阻力；当采用厚度相等的板式橡胶支座时，制动力可平均分配至各支座。
第七章支座与墩台第一节支座一、支座构造分类由于桥梁跨径、支座反力、支座允许转动与位移的不同，选用的支座材料的不同，支座是否满足防震、减震要求的不同，桥梁支座有许多类型。
常用支座类型有：板式橡胶支座、盆式橡胶支座、球形钢支座、减隔震支座等。
1．板式橡胶支座由数层薄橡胶片与薄钢板镶嵌、粘合、压制而成。
上部结构的竖向荷载通过固定在桥跨结构的上支座板转递给支座。
无固定支座与活动支座之分。
有较大的剪切变形以满足上部结构的水平位移。
有良好的弹性，以适应梁端的转动。
2．盆式橡胶支座盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座。
具有足够的竖向刚度以承受垂直荷载，能将上部结构的反力可靠地传递给墩台。
盆式橡胶支座分固定支座与活动支座。
由聚四氟乙烯板与钢板间的滑动提供水平位移量。
由承压橡胶块承受荷载，并依靠其变形保证桥跨结构在支点处的转角。
支座的布置及要求：根据梁桥的结构体系以及桥宽，支座在纵、横向的布置方式则不同。
安放支座，应使上部结构的支点位置与下部结构的支座中线对中；要正确地确定支座所承受的荷载和活动支座的位移量。
特殊设计的支座：一般包括：大吨位的球形钢支座、拉力支座和抗震支座。
二、支座特点及变形要求一）梁桥支座特点支座设置在桥梁的上部结构与墩台之间，其作用是将桥跨结构上的各种荷载反力传递到墩台上，同时保证桥跨结构所要求的位移和转动，使上、下部结构的实际受力情况与计算的理论图式相符合。
作用在支座上的竖向力有结构自重的反力、活荷载的支点反力及其影响力。
在计算汽车荷载支座反力时，应计入冲击影响力。
当支座可能出现上拔力时，应分别计算支座的最大竖向力和最大上拔力。
正交直线桥梁的支座，一般仅需计入纵向水平力。
斜桥和弯桥的支座，还需要考虑由于汽车荷载的离心力或其它原因如风力等产生的横向水平力。
汽车荷载产生的制动力，应按照公路桥涵设计规范要求，根据车道数确定。
刚性墩台各种支座传递的制动力，按规范中的规定采用。
其中，规定每个活动支座传递的制动力不得大于其摩阻力；当采用厚度相等的板式橡胶支座时，制动力可平均分配至各支座。
对于简支梁桥，当采用柔性排架墩时，制动力可按其刚度分配；设有板式橡胶支座的柱式墩台，可考虑联合作用。
在计算支座水平力时，汽车荷载产生的制动力不应与支座的摩阻力同时考虑。
其它水平力的计算按规范有关条文采用。
地震地区桥梁支座的外力计算，应根据设计的地震烈度，按<<公路工程抗震设计规范>>的规定进行计算和组合。
二）结构变形要求支座的作用不仅在于作为桥梁上部结构的支承点、集中传力点；而且，它也应在结构图式许可的条件下，具有适应结构运营过程中必要变形的功能。
例如，对于简支梁与连续梁，由于温度变形而集中产生在支座处的水平位移，以及在车辆荷载作用下支点处的转动变形等，都是结构图式所许可的变形。
因此，必须根据结构的特点，选配既满足承载能力也适应变形要求的合适支座。
三、板式橡胶支座的设计计算根据结构的特点，选配既满足承载能力也适应变形要求的合适支座。
一）技术要要求板式橡胶支座有矩形和圆形。
支座的橡胶材料以氯丁橡胶为主，也可采用天然橡胶。
氯丁橡胶一般用于最低气温不超过-25℃的地区，天然橡胶用于-30℃～-40℃的地区。
板式橡胶支座的基本设计数据应按下列规定采用，其产品分类、技术要求、试验方法、检验规则等应符合《公路桥梁板式橡胶支座》(JT/T4)的规定。
=10.0MPa1．支座使用阶段的平均压应力限值cG =1.OMPa2．常温下橡胶支座剪变模量e橡胶支座剪变模量随橡胶变冷而递增，当累年最冷月平均温度的平均值为O~-10℃时，e G 值应增大20%；当低于-10℃时，e G 值应增大50%；当低于-25℃时，e G 为2MPa 。
3．形状系数S 为橡胶支座的承压面积与自由表面积之比。
橡胶支座抗压弹性模量和支座形状系数应按下列公式计算24.5S G E e e =矩形支座)(2ob oa es ob oa l l t l l S +=圆形支座es ot d S 4= 式中：e E -支座抗压弹性模量(MPa)； e G -支座剪变模量；S-支座形状系数；oa l 、obl 矩形支座加劲钢板短边、长边尺寸；0d -圆形支座钢板直径；es t -支座中间层单层橡胶厚度。
根据试验分析，橡胶压缩弹性模量E 、容许压应力[σ]和容许剪切角[tg γ]的数值，均与支座的形状系数S 有关。
支座形状系数应在5≤S ≤12范围内取用。
4．橡胶弹性体体积模量 E b =2000MPa 。
5．支座与不同接触面的摩擦系数1)支座与混凝土接触时，μ=0.3；2)支座与钢板按触时，μ=0.2；3)聚四氟乙烯板与不锈钢板按触（加硅脂）时， f μ=O.06；当温度低于-25℃时， f μ值增大30%；当不加硅脂时， f μ值应加倍。
当有实测资料时，也可按实测资料采用。
6．橡胶支座剪切角α正切值限值:1)当不计制动力时，αtan ≤0.5；2)当计入制动力时，αtan ≤0.7。
二）支座尺寸的确定：1．确定支座平面面积A根据橡胶支座和支承垫石混凝土的压应力不超过它们相应容许承压应力的要求确定。
板式橡胶支座有效承压面积按下列公式计算：c ck e R A σ=A e -支座有效承压面积(承压加劲钢板面积)；c σ-支座压力标准值，汽车荷载应计人冲击系数。
2．橡胶支座的厚度e t 。
板式橡胶支座橡胶层总厚度应符合下列规定:1)从满足剪切变形考虑，应符合下列条件:不计制动力时 e t ≥2l ∆计入制动力时 e t ≥1.43l ∆当板式橡胶支座在横桥向平行于墩台帽横坡或盖梁横坡没置时，支座橡胶层总厚度应符合下列条件:不计制动力时 e t ≥222t l ∆+∆计入制动力时 e t ≥1.4322t l ∆+∆l ∆-由上部结构温度变化、混凝土收缩和徐变等作用标准值引起的剪切变形和纵向力标准值(当计入制动力时包括制动力标准值)产生的支座剪切变形，以及支座直接设置于不大于1%纵坡的梁底面下，在支座顶面由支座承压力标准值顺纵坡方向分力产生的剪切变形；t ∆-支座在横桥向平行于不大于2%的墩台帽横坡或盖梁横坡上设置，由支庄承压力标准值平行于横坡方向分力产生的剪切变形。
2)从保证受压稳定考虑，应符合下列条件:矩形支座 10a l ≤e t ≤5a l圆形支座 10d ≤e t ≤5d式中a l -形支座短边尺寸；d -圆形支座直径。
3．板式橡胶支座竖向平均压缩变形应符合下列规定:b e e ck e e e ck mc E A t R E A t R +=,δ （2a l θ[不脱空]≤m c ,δ≤0.07e t [支座稳定性]）式中m c ,δ-支座竖向平均压缩变形；a l -矩形支座短边尺寸或圆形支座直径；θ-由上部结构挠曲在支座顶面引起的倾角，以及支座直接设置于不大于1%纵坡的梁底面下，在支座顶面引起的纵坡坡角(rad)。
4．板式橡胶支座加劲钢板应符合下列规定，且其最小厚度不应小于2mm 。
s e l es u es ck p s A t t R K t σ)(,,+=式中：s t -支座加劲钢扳厚度；p K -应力校正系数，取1.3[欧洲1.3国际铁联2]；u es t ,、l es t ,-一块加劲钢板上、下橡胶层厚度；s σ-加劲钢板轴向拉应力限值，可取钢材屈服强度的0.65倍。
加劲钢板与支座边缘的最小距离不应小于5mm ，上、下保护层厚度不应小于2.5mm 。
三）板式橡胶支座抗滑稳定应符合下列规定:不计汽车制动力时GK R μ≥1.4e l g e t A G ∆ 计人汽车制动力时CK R μ≥1.4e l g e t A G ∆+bk F 式中：GK R -由结构自重引起的支座反力标准值； ck R -由结构自重标准值和0.5倍汽车荷载标准值(计人冲击系数)引起的支反力； l ∆-见上条，但不包括汽车制动力引起的剪切变形；bk F -由汽车荷载引起的制动力标准值；gA -支座平面毛面积。
: 四）聚四氟乙烯滑板式橡胶支座的摩擦力应符合下列规定:不计汽车制动力时 GK f R μ≤αtan g e A G计人汽车制动力时 GK f R μ≤αtan g e A G式中f μ-聚四氟乙烯与不锈钢板的摩擦系数，按上述规定采用；tan -橡胶支座剪切角正切值的限值，不计制动力或计入制动力分别按上述规定采用；ckR -由结构自重标准值和汽车荷载你准值(计入冲击系数)引起的支座反力； g A -支座平面毛断积。
五）板式橡胶支座选配成品的板式橡胶支座早已形成系列，故在一般的情况下，没有必要自行设计支座，只需根据标准成品支座的目录，选配合适的产品。
我国交通部颁布的成品板式橡胶支座代号表示方法，按交通部JT 标准规定：有这样几项代码组成：名称、型式、规格及胶种。
如GJZ300×400×47(CR)，表示公路桥梁矩形、平面尺寸300×400、厚度为47的氯丁橡胶支座；又如GYZF4300×54(NR)，表示公路桥梁圆形、直径300、厚度为54、带聚四氟乙烯滑板的天然橡胶支座。
示例：根据示例说明如何先配成品板式橡胶支座。
四、盆式橡胶支座一）基本要求应按《公路桥梁盆式橡胶支座》(JT391)选用，但应符合下列要求:1．按竖向荷载(汽车应计入冲击系数)标准值组合计算的支座承压力ck R ，与《公路桥梁盆式橡胶支座》表中“设计承载力”比较选用。
2．固定支座在各方向和单向活动支座非滑移方向的水平力标准值，不得大于该标准“设计承载力”的10%。
3．计算的支座转动角度不得大于0.02 rad 。
二）支座的选配盆式橡胶支座能否适用于所设计的桥梁，当然首先考虑的是其容许转角及水平能承受的推力能否满足要求。
一般来说，GPZ 、TPZ-1等系列的支座对这两个要求均能满足。
若转角和水平推力超出容许范围，则需要改变支座的设计。
关于在桥梁设计中支座如何合理选用问题，即究竟选用何种类型的支座，则需根据桥梁结构图式的要求决定。
当然，在一般情况下，固定端选用固定支座，活动端选用活动支座。
但若横桥向伸缩值不容忽视的时候，结构图式的固定端就不能单一采用GD 类型的支座。
这是由于现代桥梁的桥面越来越宽，超过20m 已屡见不鲜，这时由温度等因素引起的横桥向伸、缩量便不可忽略了，有的可达到中等跨径桥梁纵向的伸缩量。
为保证梁不发生纵向位移，又能满足多梁式宽桥的横桥向位移，这时可将单方向活动支座转过90°横置梁下，使其顺桥向起固定支座的作用下，而横桥向则起活动支座的作用。
支座承载力大小的选择，应根据桥梁恒载、活载的支点反力之和及墩台上设置的支座数目来计算。
合适的支座一般为：最大反力不超过支座容许承载力的5%，最小反力不低于容许承载力的80%。
