桥梁支座规范标准最新桥梁支座是连接桥梁上部结构与下部结构的重要构件，其性能直接影响到桥梁的稳定性和耐久性。

随着工程技术的发展，桥梁支座的规范标准也在不断更新和完善。

以下是最新的桥梁支座规范标准概述：1. 引言桥梁支座的设计和选用应满足结构安全、经济合理、维护方便等要求。

本规范旨在为桥梁支座的设计、制造、安装和维护提供指导。

2. 支座类型与选择根据桥梁的结构类型、跨度、荷载特性和环境条件，选择合适的支座类型，包括固定支座、滑动支座、橡胶支座、盆式支座等。

3. 材料要求支座材料应具有良好的耐久性、抗老化性和足够的承载能力。

橡胶支座应使用耐候性橡胶，金属支座应采用耐腐蚀材料。

4. 设计原则支座设计应考虑桥梁的静动荷载、温度变化、地震作用等因素，确保支座在各种工况下均能正常工作。

5. 制造与质量控制支座制造过程中应严格控制材料、工艺和质量，确保产品符合设计要求。

出厂前应进行严格的质量检验。

6. 安装要求支座安装应严格按照设计图纸和施工规范进行，确保支座位置准确、固定牢固，并进行适当的调整以适应桥梁的实际工作状态。

7. 维护与检查定期对支座进行检查和维护，及时发现并处理支座的损伤、老化等问题，确保桥梁的安全运行。

8. 环境适应性支座应能适应各种环境条件，如温度、湿度、腐蚀性环境等，以保证其长期稳定工作。

9. 安全与环保在支座的设计、制造和使用过程中，应充分考虑安全和环保因素，避免对环境和人体健康造成不良影响。

10. 结语桥梁支座的规范标准是确保桥梁工程质量和安全的重要依据。

随着技术的进步和工程实践的积累，这些规范标准将不断完善和发展，以适应桥梁工程的新需求。

请注意，上述内容为概述性质，具体的规范标准应参考国家或行业最新发布的正式文件和标准。

桥梁支座安装施工作业标准1施工作业标准1.1支座材料检验和存放1）支座到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告。

并对支座外观尺寸进行全面的检查。

2）支座和配件质量应满足设计要求，支座连接正常，不得任意松动上、下支座板连接螺栓。

3）支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物体接触，并距热源Im以上。

1.2预制箱梁架设支座安装安装支座大体分两步：即支座顶板与箱梁底面的连接安装；支座底板在墩顶与垫石连接安装。

1）支座与箱梁底面的连接安装支座与箱梁底面的连接安装可在存梁台或在架梁现场进行，应按照线路纵向坡度复核活动支座及固定支座位置是否符合设计，特别是单向活动支座应注意单向活动方向。

支座安装在箱梁底部后，应拧紧支座与梁体的连接螺栓，在支座与梁底预埋钢板之间不得有间隙，如有空隙，应采用注浆方式填充。

2）支座在墩顶与垫石连接安装架设箱梁时，箱梁落梁应先落在千斤顶上，再对支座下座板与支承垫石之间，锚栓孔内进行压力注浆。

（1）千斤顶支点反力控制落梁应采用支点反力控制。

架梁时，首先应按设计位置将箱梁准确落在两端作为临时支点的测力千斤顶上，通过千斤顶调整梁体支点标高,同时应保证每支点反力与四个支点反力的平均值相差不超过±5%,支座反力测量记录表见表3.4-1；支承垫石顶面与支座底面间隙应控制在20〜30mm,采用注浆方式填充，待浆体填实并达到设计强度后，方可落梁。

图3.4-1千斤顶落梁示意图图3.4-1千斤顶落梁示意图表3.4-1支座反力测量记录表(2)支座重力灌浆灌浆用模板与垫石顶面应采取可靠措施，防止在重力注浆时发生漏浆。

注浆应从支座中心部位向四周进行，直至注浆材料全部灌满为止。

在没有可靠保温措施，注浆材料保温性能未进行试验验证时，严禁在负温度条件下进行注浆施工。

注浆材料达到强度后，拆除模板，对漏浆处进行补浆。

最后拧紧下支座板地脚螺栓，拆除支座上下盖板临时连接角钢。

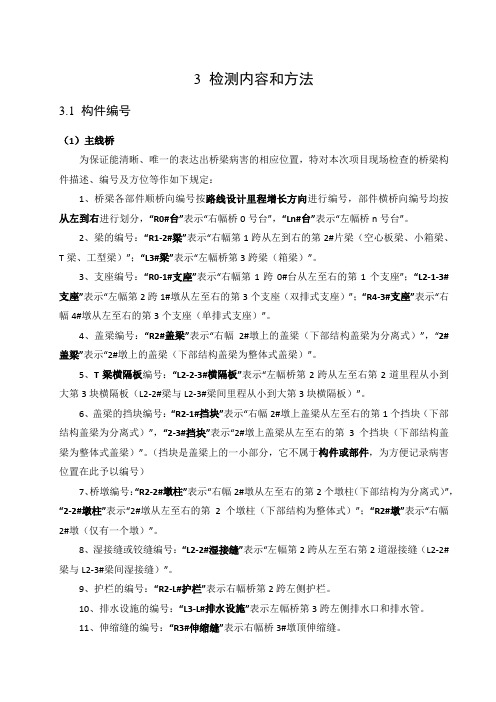

3 检测内容和方法3.1 构件编号（1）主线桥为保证能清晰、唯一的表达出桥梁病害的相应位置，特对本次项目现场检查的桥梁构件描述、编号及方位等作如下规定：1、桥梁各部件顺桥向编号按路线设计里程增长方向进行编号，部件横桥向编号均按从左到右进行划分，“R0#台”表示“右幅桥0号台”，“Ln#台”表示“左幅桥n号台”。

2、梁的编号：“R1-2#梁”表示“右幅第1跨从左到右的第2#片梁（空心板梁、小箱梁、T梁、工型梁）”；“L3#梁”表示“左幅桥第3跨梁（箱梁）”。

3、支座编号：“R0-1#支座”表示“右幅第1跨0#台从左至右的第1个支座”；“L2-1-3#支座”表示“左幅第2跨1#墩从左至右的第3个支座（双排式支座）”；“R4-3#支座”表示“右幅4#墩从左至右的第3个支座（单排式支座）”。

4、盖梁编号：“R2#盖梁”表示“右幅2#墩上的盖梁（下部结构盖梁为分离式）”，“2#盖梁”表示“2#墩上的盖梁（下部结构盖梁为整体式盖梁）”。

5、T梁横隔板编号：“L2-2-3#横隔板”表示“左幅桥第2跨从左至右第2道里程从小到大第3块横隔板（L2-2#梁与L2-3#梁间里程从小到大第3块横隔板）”。

6、盖梁的挡块编号：“R2-1#挡块”表示“右幅2#墩上盖梁从左至右的第1个挡块（下部结构盖梁为分离式）”，“2-3#挡块”表示“2#墩上盖梁从左至右的第3个挡块（下部结构盖梁为整体式盖梁）”。

（挡块是盖梁上的一小部分，它不属于构件或部件，为方便记录病害位置在此予以编号）7、桥墩编号：“R2-2#墩柱”表示“右幅2#墩从左至右的第2个墩柱（下部结构为分离式）”，“2-2#墩柱”表示“2#墩从左至右的第2个墩柱（下部结构为整体式）”；“R2#墩”表示“右幅2#墩（仅有一个墩）”。

8、湿接缝或铰缝编号：“L2-2#湿接缝”表示“左幅第2跨从左至右第2道湿接缝（L2-2#梁与L2-3#梁间湿接缝）”。

9、护栏的编号：“R2-L#护栏”表示右幅桥第2跨左侧护栏。

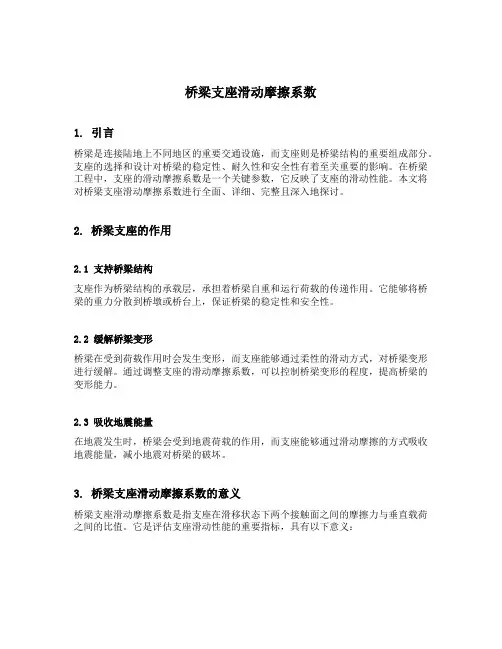

桥梁支座滑动摩擦系数1. 引言桥梁是连接陆地上不同地区的重要交通设施，而支座则是桥梁结构的重要组成部分。

支座的选择和设计对桥梁的稳定性、耐久性和安全性有着至关重要的影响。

在桥梁工程中，支座的滑动摩擦系数是一个关键参数，它反映了支座的滑动性能。

本文将对桥梁支座滑动摩擦系数进行全面、详细、完整且深入地探讨。

2. 桥梁支座的作用2.1 支持桥梁结构支座作为桥梁结构的承载层，承担着桥梁自重和运行荷载的传递作用。

它能够将桥梁的重力分散到桥墩或桥台上，保证桥梁的稳定性和安全性。

2.2 缓解桥梁变形桥梁在受到荷载作用时会发生变形，而支座能够通过柔性的滑动方式，对桥梁变形进行缓解。

通过调整支座的滑动摩擦系数，可以控制桥梁变形的程度，提高桥梁的变形能力。

2.3 吸收地震能量在地震发生时，桥梁会受到地震荷载的作用，而支座能够通过滑动摩擦的方式吸收地震能量，减小地震对桥梁的破坏。

3. 桥梁支座滑动摩擦系数的意义桥梁支座滑动摩擦系数是指支座在滑移状态下两个接触面之间的摩擦力与垂直载荷之间的比值。

它是评估支座滑动性能的重要指标，具有以下意义：3.1 影响桥梁的变形能力支座的滑动摩擦系数与桥梁的变形能力密切相关。

当摩擦系数较大时，支座的滑动阻力较大，能够有效地缓解桥梁变形，增加桥梁的变形能力；当摩擦系数较小时，支座的滑动阻力较小，桥梁变形能力相对较弱。

3.2 影响桥梁的位移控制在桥梁工程中，位移控制是一个重要的设计要求。

支座的滑动摩擦系数直接影响桥梁的位移控制能力。

通过控制支座的滑动摩擦系数，可以使桥梁在运行荷载作用下的位移保持在合理的范围内，提高桥梁的稳定性和安全性。

3.3 影响桥梁的抗震性能地震是桥梁工程中必须考虑的重要因素。

支座的滑动摩擦系数对桥梁的抗震性能有着重要影响。

合理设置支座的摩擦系数，可以提高桥梁的地震响应能力，降低地震对桥梁的破坏风险。

4. 桥梁支座滑动摩擦系数的影响因素支座的滑动摩擦系数受多种因素的影响，包括以下几个方面：4.1 接触面的材料支座的滑动摩擦系数与接触面的材料有关。

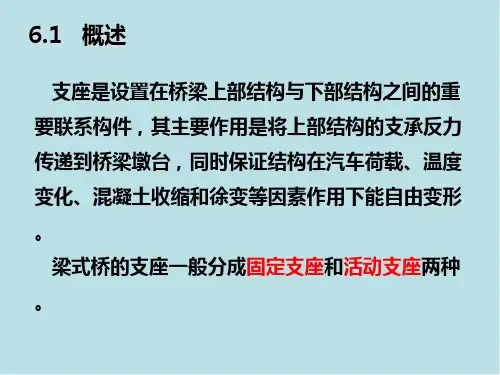

桥梁支座第一节概述桥梁支座是连接桥梁上部结构和下部结构的重要结构部件1．支座的作用传递上部结构的各种荷载适应温度、收缩徐变等因素产生的位移和转角①首先桥梁支座必须具有足够的承载能力，以保证安全可靠地传递支座反力；②其次支座对桥梁变形（位移和转角）的约束应尽可能地小，以适应梁体自由伸缩及转动的需要；③此外支座应便于安装、养护和维修，并在必要时进行更换。

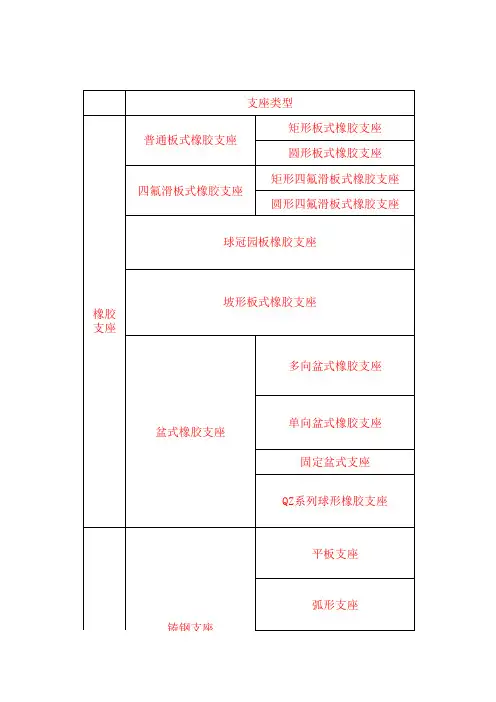

2．支座的分类按受力特性分类固定支座单向活动支座双向活动支座（或者称多向活动支座）按支座用材料分类简易垫层支座钢支座（平板支座、弧形支座、摇轴支座，辊轴支座）橡胶支座（板式橡胶支座、盆式橡胶支座）混凝土铰支座按结构形式分：弧形支座摇轴支座辊轴支座板式橡胶支座盆式橡胶支座球型支座3.支座的布置原则①简支梁一般一端设固定支座，另一端设活动支座；②连续梁桥一般每一联中的一个桥墩设固定支座，且宜放在每联中间部位的桥墩上，使两侧的自由伸缩长度较均衡；③当桥梁位于坡道上时，固定支座一般应设在坡度较低的一端，当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

④固定支座宜设在具有较大支座反力的地方，同一桥墩上的几个支座应具有相近的转动刚度；⑤曲线连续梁桥的支座布置会直接影响到梁的内力分布，同时支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性，通常宜采用球型支座。

第二节支座的类型和构造一．简易垫层支座采用若干层有毛毡或石棉做成，压缩后的厚度不小于1cm，可用于跨径小于10m的板梁桥、4m以下的铁路桥，构造简单，变形能力差。

二．钢支座1.平板支座平板支座由上下两块平面钢板组成，固定支座的上下平板间用钢销固定，可用于8m的铁路桥、12~15m的公路桥，构造简单，加工方便，梁端不能完全自由转动，位移量很有限且伸缩时要克服较大的摩阻力。

2.弧形支座弧形支座由上下支座板和销钉组成，用于16m以下的铁路桥，转动不灵活，伸缩时仍要克服较大的摩阻力。

3.摇轴支座摇轴支座分固定支座和活动支座，固定支座由上下摆组成，活动支座由底板、摇轴和上摆组成，用于20~32m的铁路桥，摇轴的顶、底面曲面半径不一致，使得转动时的约束阻力较大。

桥梁支座的检查与更换方法说实话桥梁支座的检查与更换这件事，我一开始也是瞎摸索。

就先说检查吧。

我最开始觉得检查嘛，不就是看一眼有没有坏。

结果这可大错特错了。

这就跟看病一样，你不能光看表面啊。

检查支座得先从大到小来。

我常常先用肉眼大致瞅瞅有没明显的裂缝或者变形，就像看一个人有没有外伤。

比如我之前在一个旧桥上检查，一开始就只是大致看了看，结果差点漏过一处底部很隐蔽的小裂缝。

后来我就知道了，得趴在那，从各个角度看，还得拿个小镜子照那些死角。

再就是摸一摸，看有没有什么不平整的地方，这个时候手感很重要，就好比你摸一块布，要是有个疙瘩你一下就能感觉出来。

还有呢，就是要用工具了。

像那种塞尺，去量一量各个部件之间的间距是不是正常，就像用尺子量你衣服的尺寸对不对一样。

有时候碰到那种生锈厉害的地方，清理铁锈才能准确测量，我试过拿小刷子刷，累个半死，但一定要刷干净才行，不然测不准。

那再说说更换。

哎呀，这可费了我不少劲。

首先得把周围影响更换的东西都去掉嘛，就像你给手机换电池，得先把手机壳拿掉一样。

但是桥梁支座周围的东西可不像手机壳那么好拿。

我之前就试过，那些连接的小部件因为生锈啊或者其他什么原因，很难拆下来，费了好大劲又是敲又是拧的。

而且你得准备好新的支座啊，这个新的支座规格啥的必须要完全对。

我犯过一次错，没仔细核对尺寸，结果新的放不进去，得重新弄。

换的时候吧，要小心翼翼地对准位置。

这就像把一个拼图的小块精准地放进它该在的地方。

我试过用一些简单的辅助工具，像小型的千斤顶，把旧的慢慢顶起来拿出去，再把新的放进去放平衡。

当然，我这方法也不一定全对全好，在实际操作的时候，一定得根据不同的桥梁结构、不同的支座类型调整这些检查和更换的方法，但目前我就做到这儿啦，还在不断摸索呢。

桥梁橡胶支座型号概述说明以及解释1. 引言1.1 概述:桥梁橡胶支座是一种常见的结构支撑装置，广泛应用于各种类型的桥梁中。

其作用是通过提供弹性支撑来承担桥梁的静、动荷载，并减轻桥梁结构所受到的变形和挠度。

在桥梁工程中，正确选择和设计合适型号的橡胶支座对确保桥梁安全运行具有重要意义。

1.2 文章结构:本文将从以下几个方面对桥梁橡胶支座型号进行详细介绍和解释：2. 桥梁橡胶支座型号的重要性:在第二部分，我们将说明桥梁支座的定义和作用，以及橡胶支座在桥梁中所起到的关键作用。

我们还将探讨不同型号橡胶支座的特点和应用场景，以便读者能够更好地理解其重要性。

3. 常见桥梁橡胶支座型号及其规格说明:第三部分将对常见的桥梁橡胶支座型号进行介绍，并详细列出它们的规格说明。

我们将介绍基本橡胶支座型号、弹簧系列型号以及钢板系列型号，以帮助读者更好地了解每种型号的特点和适用范围。

4. 橡胶支座选取与设计准则:在第四部分中，我们将探讨橡胶支座的选取与设计准则。

这包括对载荷计算方法与准则进行说明，考虑立柱高度、尺寸和布置要求的因素，以及材料选择和质量控制标准的重要性。

5. 结论与展望:在最后一部分，我们将对桥梁橡胶支座型号进行总结回顾，并提出对桥梁橡胶支座研究未来发展的展望。

通过本文所提供的信息和观点，读者将能够更好地理解桥梁橡胶支座型号的重要性，并在实际工程中做出正确选择和设计。

以上就是文章引言部分内容的详细介绍。

2. 桥梁橡胶支座型号的重要性2.1 桥梁支座的定义和作用桥梁支座是指用于承载并传递桥梁上所受力量的一种设备，其主要作用是分散和减轻桥梁产生的荷载，并保护桥墩和桥面板。

在大型桥梁结构中，没有合适的支座将导致结构受力不均匀，进而可能引起结构损坏甚至崩塌。

2.2 橡胶支座在桥梁中的重要性由于桥面承受着车辆行驶带来的巨大荷载，需要具备一定可变形性以减缓荷载对桥面板和墩台的冲击。

这就需要使用到弹性良好、耐磨损、耐腐蚀、抗老化等特点较好的材料。

桥梁支座布置原则桥梁支座是桥梁结构中起到传递荷载和保护桥梁的重要组成部分。

支座的布置合理与否直接影响着桥梁的安全性和使用寿命。

下面将介绍一些桥梁支座布置的原则。

1. 合理分布荷载：桥梁支座的布置应能合理分配荷载到桥墩或桥台上，避免集中荷载引起的不均匀变形和破坏。

根据桥梁结构的特点和荷载的作用方式，确定支座布置的位置和数量。

2. 考虑地基条件：支座的布置要考虑地基的承载能力和变形特性，避免对地基产生过大的荷载集中和变形不均匀。

根据地质勘察和地基承载力计算结果，合理布置支座的位置和尺寸。

3. 考虑桥墩或桥台的布置：支座的布置要与桥墩或桥台的布置相适应，确保支座与桥墩或桥台之间的力传递和变形调整。

桥墩或桥台的尺寸和位置会影响支座的布置，需要综合考虑。

4. 考虑桥梁的伸缩变形：桥梁在使用过程中会发生伸缩变形，支座的布置应能满足桥梁的伸缩需求。

根据桥梁结构的伸缩特点和变形量计算结果，确定支座的位置和布置方式。

5. 考虑桥梁的水平和垂直位移：桥梁在使用过程中会发生水平和垂直位移，支座的布置应能满足桥梁的位移需求。

根据桥梁结构的位移特点和变形量计算结果，确定支座的位置和布置方式。

6. 考虑维修和检测的便利性：支座的布置要便于桥梁的维修和检测工作。

支座的位置和形式应能方便地进行维修和检测，避免对交通运输的影响。

7. 考虑桥梁的抗震性能：支座的布置要考虑桥梁的抗震性能，确保在地震作用下能够保持桥梁的稳定性和安全性。

根据地震设计要求和抗震计算结果，确定支座的位置和形式。

8. 考虑经济性和可行性：支座的布置要考虑经济性和可行性，满足工程的技术要求和经济效益。

支座的数量和类型应根据工程经济性和可行性分析结果确定。

桥梁支座布置的原则是合理分布荷载、考虑地基条件、考虑桥墩或桥台的布置、考虑桥梁的伸缩变形、考虑桥梁的水平和垂直位移、考虑维修和检测的便利性、考虑桥梁的抗震性能、考虑经济性和可行性。

通过综合考虑这些原则，可以有效地布置桥梁支座，保证桥梁的安全性和使用寿命。
