SMTSTENCIL钢网开孔设计资料精

模板设计指南顾霭云•模板(stencil)又称smt漏板、SMT钢网，它是用来定量分配焊膏或贴片胶的，是保证印刷焊膏/贴片胶质量的关键工装。

•模板厚度与开口尺寸、开口形状、开口壁的状态等就决定了焊膏的印刷量，因此模板的质量又直接影响焊膏的印刷量。

•随着SMT向高密度和超高密度组装发展，模板设计更加显得重要了。

•模板设计属于SMT可制造性设计的重要容之一•1998年IPC为模板设计制订了IPC 7525（模板设计指南），2004年修订为A版。

IPC 7525A 标准主要包含名词与定义、参考资料、模板设计、模板制造、模板安装、文件处理/编辑和模板订购、模板检查/确认、模板清洗、和模板寿命等容。

模板设计容•模板厚度•模板开口设计•模板加工方法的选择•台阶/释放(step/release)模板设计•混合技术：通孔/表面贴装模板设计•免洗开孔设计•塑料球栅阵列(PBGA)的模板设计•瓷球栅阵列(CBGA)的模板设计•微型BGA/芯片级包装(CSP)的模板设计•混合技术：表面贴装/倒装芯片(flip chip)的模板设计•胶的模板开孔设计•SMT不锈钢激光模板制作外协程序及工艺要求1. 模板厚度设计•模板印刷是接触印刷，模板厚度是决定焊膏量的关键参数。

•模板厚度应根据印制板组装密度、元器件大小、引脚（或焊球）之间的间距进行确定。

•通常使用0.1mm～0.3mm厚度的钢片。

高密度组装时，可选择0.1mm以下厚度。

•通常在同一块PCB上既有1.27mm以上一般间距的元器件，也有窄间距元器件，1.27mm以上间距的元器件需要0.2mm厚，窄间距的元器件需要0.15～0.1mm厚，这种情况下可根据PCB上多数元器件的的情况决定不锈钢板厚度，然后通过对个别元器件焊盘开口尺寸的扩大或缩小进行调整焊膏的漏印量。

•要求焊膏量悬殊比较大时，可以对窄间距元器件处的模板进行局部减薄处理，2. 模板开口设计•模板开口设计包含两个容：开口尺寸和开口形状•开口尺寸和开口形状都会影响焊膏的填充、释放（脱膜），最终影响焊膏的漏印量。

SMT工艺制程控制钢网设计钢网设计SMT过程印刷或滴注贴片回流印刷引起的工艺问题占：70％↑钢网设计 钢网的设计要求钢网材料和制造工艺钢网的开孔设计钢网的制作指标一. 钢网的设计要求正确的锡膏量或胶量→可靠的焊点或粘结强度良好的释放后外形→可靠稳定的接触容易定位和印刷→良好的工艺管制能力影响钢网设计的因素L W HTGX Y元件封装种类焊盘的设计印刷机性能元件种类的混合范围焊点质量标准锡膏性能胶量的需求考虑因素z 器件的重量z 焊盘间距z 器件的STAND OFF值的大小z 器件在贴片过程中不至于使胶污染焊盘和焊端二. 钢网材料与制造工艺——常用钢网材料的比较Performance黄铜不锈钢钼42号合金镍成本★★★★★★★★★★可蚀刻性能★★★★★★——化学稳定性★★★★★★★★机械强度★★★★★★★★细间距开口的能力★Note★★Note★★Note：需要电抛光工艺常用钢网材料的比较（以黄铜为基准）Material密度抗拉强度杨氏模量CTE价格黄铜 1.0 1.0 1.0 1.0 1.0不锈钢0.97 1.8 1.70.6 1.4镍 1.10.7 1.90.7 2.9钼 1.5 2.1 3.00.3 2.0 42号合金 1.1 2.0 1.60.3 2.2钼质钢片特性 自润滑特性比不锈钢密度还高耐用性能好：较高的伸缩性、抗拉强度和硬度。

抗腐蚀力较强优良的外形或尺寸稳定性钼和不锈钢钢网的比较不锈钢钼钼材网板的孔壁更光滑CAD DATA ↓ 钢网加工方法——化学腐蚀工艺Manufacturer-dependentCorrection factor↓Photo-land pattern↓Etching Process↓Framing 对不锈钢也有好的制作工艺 能力 通常是由双面侵蚀。

step stencil 用单面 最经济和常用的技术 最适合step stencil 制作化学腐蚀工艺的缺点工艺所依靠的光绘技术对温度和湿度有一定的敏感性。

钢板制作规范版本: 04制定人:Edmand Nov/18/031. 本规范所有通用开孔方法均基于Gerber之设计数据；特殊方法则以PCB实测数据为准。

2. 未列入本规范的特殊项目视PCB设计的实际情况而定. 经过验证后将开孔方法收入本规范进行更新。

3. 本规范包括通用规范和特殊规范；前者是在Gerber基础上的按比例缩小，后者则以具体尺寸表示。

4. 特别提示: BGA下面的0402组件或其它组件焊盘开孔必须征得本公司同意5. 特别提示: SOIC, QFP IC下面的焊盘禁止开孔1. 钢板制作方式:----Laser-cut2. 钢板厚度:----0.15mm3. 制作精度要求:----0402组件, BGA, 0.5毫米校间距QFP IC的钢板开孔误差须保证在+-0.01以内!!!----其余组件开孔误差保证在+-0.2毫米以内!!!4. MARK点制作要求--- 制作方式: 半刻--- MARK点最小制作数量: 3--- MARK点选择原则(1). 如果PCB上两条对角线上各有两个MARK点, 则必须把这四个点全部半刻制作出来;(2). 如果只有一条对角线上有两颗MARK点, 则另外一个MARK点选点需满足: 到此对角线的垂直距离最远.(这一个点可以是QFP中心点)(3). 涉及其它状况, 须于制作前告知规范制定者.5. 钢板制作需考虑的组件:(1) 1.27mm pitch BGA / MPGA钢板开孔基本规则如下:@@@：通用方法 (General method )---适用于通常的情况---开孔形状: 圆形---所有开孔尺寸在Gerber设计之基础上将直径缩小5%(备注:如果在Via hole 上盖上防焊漆, 则所有开孔尺寸在Gerber设计之基础上将直径增大10%) 图标如下:@@@：特殊方法 (Special method )---适用于锡球间短路较多的状况---开孔形状: 圆形---设定PAD的直径为S1，开孔方式如下：<1>.如果 0.55mm< S1, 则钢板开孔直径为S2=0.55mm;<2>.如果 0.5mm≦ S1 ≦ 0.55mm, 则钢板开孔直径为S2=0.5mm;<3>.如果S1 < 0.5mm, 则钢板开孔直径为S2=0.48mm;(2) 1.00mm pitch BGA / MPGA 钢板开孔基本规则如下:@@@：通用方法 (General method )---适用于通常的情况---开孔形状: 圆形---所有开孔尺寸与Gerber设计之直径相同(备注:如果在Via hole 上盖上防焊漆, 则所有开孔尺寸在Gerber设计之基础上将直径增大5%) 图标如下:@@@：特殊方法 (Special method )---适用于锡球间短路较多的状况---开孔形状: 圆形---设定PAD的直径为S1，则开孔方式如下：<1>.如果 0.55mm< S1, 则钢板开孔直径为S2=0.55mm;<2>.如果 0.5mm≦ S1 ≦ 0.55mm, 则钢板开孔直径为S2=0.5mm;<3>.如果 S1 < 0.5mm, 则钢板开孔直径为S2=0.46mm;(3). QFP---0.5mm pitch钢板开孔基本规则如下:@@@：通用方法 (General method )---适用于通常的情况---所有开孔宽度在Gerber设计之基础上缩小10%@@@：特殊方法 (Special method )---适用于短路较多的状况(3)-1对于引脚长度S大于等于0.8mm的情况按照以下方式处理(特别注明: 此项规范系针对目前主板上长方形的0.5mm pitch QFP IC, 务必遵循)钢板孔长度: 2.0mm钢板孔宽度: 0.23mm图标如下:(3)-2对于引脚长度S小于0.8mm的情况按照以下方式处理(特别注明: 此项规定系针对目前主板上正方形的0.5mm pitch QFP IC, 务必遵循)钢板孔长度: 1.8mm钢板孔宽度: 0.23mm图标如下:(4). QFP---0.65mm pitch和0.65mm pitch以上钢板开孔基本规则如下:@@@：通用方法 (General method )---适用于通常的情况----在Gerber设计基础上将宽度缩小10%(5). SOIC---0.5mm pitch钢板开孔基本规则如下@@@：通用方法 (General method )---适用于通常的情况---所有开孔宽度在Gerber设计之基础上缩小10%@@@：特殊方法 (Special method )---适用于短路较多的状况(5)-1对于引脚长度大于等于0.8mm的情况按照以下方式处理----钢板孔长度: 2.0mm----钢板孔宽度: 0.23mm 图标如下:(5)-2对于引脚长度小于0.8mm的情况按照以下方式处理(特别注明: 此项规定系针对目前主板上的0.5mm Pitch SOIC, 务必遵循)----钢板孔长度: 1.80mm----钢板孔宽度: 0.23mm 图标如下:(6). SOIC---0.65mm pitch 和0.65mm pitch以上钢板开孔基本规则如下@@@：通用方法 (General method )---适用于通常的情况----在Gerber设计基础上将宽度缩小10%如下图所示:(7). 小SOIC钢板开孔基本规则如下:----在Gerber设计基础上将宽度缩小10%, 如下图所示:(8).a 0603组件开口要求为按面积内缩5%。

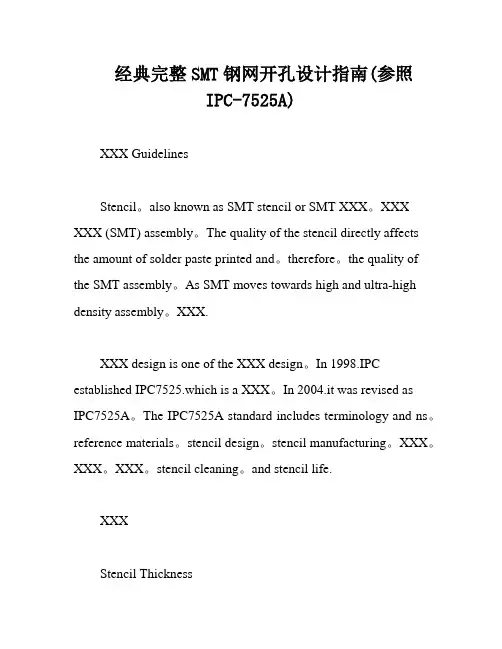

经典完整SMT钢网开孔设计指南(参照IPC-7525A)XXX GuidelinesStencil。

also known as SMT stencil or SMT XXX。

XXX XXX (SMT) assembly。

The quality of the stencil directly affects the amount of solder paste printed and。

therefore。

the quality of the SMT assembly。

As SMT moves towards high and ultra-high density assembly。

XXX.XXX design is one of the XXX design。

In 1998.IPC established IPC7525.which is a XXX。

In 2004.it was revised as IPC7525A。

The IPC7525A standard includes terminology and ns。

reference materials。

stencil design。

stencil manufacturing。

XXX。

XXX。

XXX。

stencil cleaning。

and stencil life.XXXStencil ThicknessXXXChoice of Stencil Processing MethodStep/Release Stencil DesignMixed Technology: XXX-hole/Surface Mount XXXNo-clean Opening DesignPlastic Ball Grid Array (PBGA) Stencil DesignXXX (CBGA) Stencil DesignMicro BGA/Chip Scale Package (CSP) Stencil Design Mixed Technology: XXX Mount/Flip Chip Stencil Design XXX XXXSMT Stainless XXX Requirements1.XXXStencil printing is a contact printing process。

smt钢网开孔规范(锡膏+红胶)1、SMT钢网通用开口规范1，无铅锡膏开口规范：元件名称开孔样子内距开孔PAD04020402S34时，S=34宽度1:1开孔，长度外加3-4mil.裸铜宽加2-3mil.08050805S44时，S=44宽度1：1开孔，长度外加4mil，裸铜宽度加3-4mil.12061206及以上当S70时，内距1：1，当小于70时内距加大6mil.内距小于50时，加大8-12mil.宽度1：1开孔，长度外加5-6mil,裸铜板宽度加4mil.0805)，当S40时，内中扩大8-12mil.大于40时，加大4-8mil.宽度1：12、，长加4-6mil二极管1206):内距大于78时，1：1，内距小于78时，内切至78。

最大内切不超过10mil.宽度1：1，长加6-8mil 三极管当S40时，PAD两边外移至40mil.焊盘一般1：1开孔，裸铜板外加2-3mil.CHIP元件高电容内距各内切4mil宽度1：1开，长度外加6-8mil.电晶体固定脚内切三分之一，假如大于120mil时，需要用0.3线宽做架桥处理.引脚可外括4-6mil.单排连接器引脚宽度可依据ICpitch值来开,如pitch值大于0.5mm时,外扩6-12mil,内切4-6mil3、.固定脚,即耳朵外移4mil,上下各加2mil.四脚晶振类长宽各外移2mil,中间切三分之一的方角.五脚IC三只脚宽度按ICpitch值为标准或略大,然后两边脚外移1mil,长外加6-8mil.两只脚按1:1,或略缩2mil,再外扩4-6mil.大电感内距各内切4-6mil宽度1:1.长外加8-12mil,裸铜板宽加4mil,中间架0.3宽度板.0402排阻排容Pitch值为0.5mm,内距保持到18-20mil.脚宽度8.8mil,长外加6-8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.06034、排阻排容Pitch值为0.8mm,内距保持到30-32mil.脚宽度16mil,长外加8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.SW开关内切2mil,外扩6-8mil,如两边有小脚,小脚外扩2-4mil.如要求锡量多,靠上下两侧可再扩4mil.0.4pitch15-.7mil 宽度开7.2mil,长度可外扩4-6mil.开金手指状内切2mil0.5pitch19.7mil宽度开8.8-9.2mil,长度可外扩6-8mil.开金手指状.内切2mil0.65pitch25.6mil宽度开12-13m5、il,长度可外扩6-10mil.开金手指状.内切2mil0.8pitch31.5mil宽度开16-17mil,长度可外扩8-10mil.内切2mil1.0pitch39.37mil宽度开20-22mil,长度可外扩8-10mil.内切2mil1.27pitch50mil宽度开24-27mil,长度可外扩8-12mil.内切2milQFP0.4pitch15.7mil宽度开7.2mil(0.18mm),内切4mil,外扩4mil.如长度超过80mil,则只内切,不外扩.0.5pitch19.7mil宽度开8.8-9.6、0mil(0.22-0.23),内切4mil,外加4–6mil.0.65pitch25.6mil 宽度开12-12.5mil,长度内切4-6mil,外扩6-8mil.0.4pitch15.7mil 宽度同上,内切4-6mil,外拉6-8mil.0.5pitch19.7mil宽度同上,内切6-8mil,外加6-10mil.QFN0.65pitch25.6mil宽度同上,同切6-8mil,外加8-12mil.0.4pitch15.7mil直径开8.8mil.0.5pitch19.7mil直径开12mil.0.8pitch37、2mil直径外二圈做17mil，其餘做15mil1.0picth40mil直径外三圈做22mil，其餘做20milBGA1.27picth50mil直径外三圈做28mil，其餘做24mil2，点胶开口规范：CHIPCHIPCC、、RR、、LL、、DD、、FF等零件等零件三极管三极管LW1L1WW1=1/3WL1=1.1L若W低于30mil时，W1=1/21L1L排阻排阻ICICQFPQFPW1=1/3WL1=1.1L若W 低于30mil时，W1=1/2W功率晶体管比照此做法WW1LW1=1/3W长度与长度与L相8、等相等WLDL圆数量圆大小间距D150mil以下21/4W三等分151~400mil31/4W四等分401~600mil41/4W五等分600mil以上51/4W 六等分DD1/41/41/41/41/41/41/41/4W圆大小以圆大小以QFP短边为短边为主做主做1/4W，平均放中，平均放中央五颗。

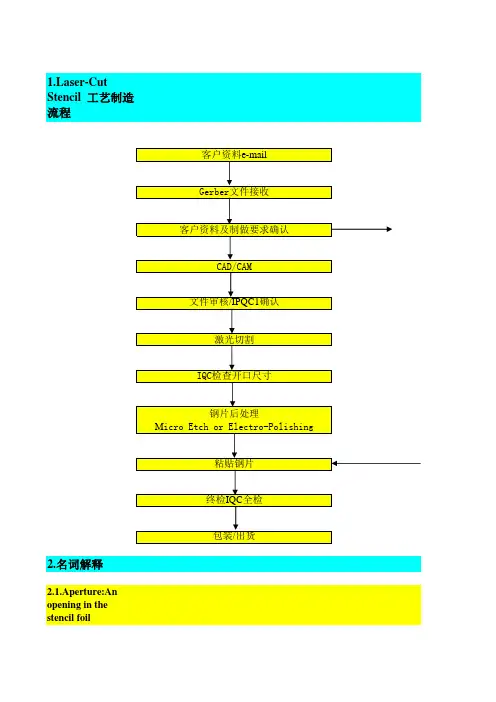

ser-Cut Stencil 工艺制造流程2.名词解释2.1.Aperture:An opening in the stencil foilAspect Ratio ：针对Fine-Pitch 的QFP 、IC 等细长条装管脚类器件Area Ratio ：针对0402，0201，BGA ，CSP 之类的小管脚类器件2.3.Border ：边界，即钢片四周的丝网。

Polyester Screen 聚酯丝网Stainless Steel 不锈钢丝网 2.4.Frame ： 铝框Table:印刷机与网框、MARK 点及定位方式对应表网框大小MARK 点29"*29"非印刷面半刻29"*29"非印刷面半刻29"*29"非印刷面半刻29"*29"非印刷面半刻29"*29"非印刷面半刻29"*35"非印刷面半刻35.8"*27.16"非印刷面半刻29"*29"非印刷面半刻39.4"*33.5"印刷面半刻21.65"*25.6"非印刷面半刻550mm*650mm非印刷面半刻23"*23"(Max)不需MARK 点2.5.Foil ： 模板制做的薄片。

如钢片、镍合金、铜片、高分子骤合物（聚酰亚胺片材Kapton*）厚度：0.08mm,0.1mm,0.12mm,0.15mm,0.18mm,0.20mm,0.25mm,0.30mm2.6.Step stencil: step-down（局部减薄模板）Stencil step-up（局部增厚模板）2.7.Fiducials mark: Squeegee Side half-Cut 、Contact Side half-Cut 、Double Side half-Cut2.8.Squeegee刮刀聚胺基甲酸乙酯(PolyUrethane PU 材料)金属刮刀(不锈钢）3.模板类型（Stencil type)模板制造的三个主要技术是:激光切割（Laser-Cut)、化学蚀刻（ChemicallyEtched)和电铸法成形（Electroform),每种方式都有自己的优缺点。

模板设计指南顾霭云•模板(stencil)又称smt漏板、SMT钢网，它是用来定量分配焊膏或贴片胶的，是保证印刷焊膏/贴片胶质量的关键工装。

•模板厚度与开口尺寸、开口形状、开口内壁的状态等就决定了焊膏的印刷量，因此模板的质量又直接影响焊膏的印刷量。

•随着SMT向高密度和超高密度组装发展，模板设计更加显得重要了。

•模板设计属于SMT可制造性设计的重要内容之一•1998年IPC为模板设计制订了IPC 7525（模板设计指南），2004年修订为A版。

IPC 7525A 标准主要包含名词与定义、参考资料、模板设计、模板制造、模板安装、文件处理/编辑和模板订购、模板检查/确认、模板清洗、和模板寿命等内容。

模板设计内容•模板厚度•模板开口设计•模板加工方法的选择•台阶/释放(step/release)模板设计•混合技术：通孔/表面贴装模板设计•免洗开孔设计•塑料球栅阵列(PBGA)的模板设计•陶瓷球栅阵列(CBGA)的模板设计•微型BGA/芯片级包装(CSP)的模板设计•混合技术：表面贴装/倒装芯片(flip chip)的模板设计•胶的模板开孔设计•SMT不锈钢激光模板制作外协程序及工艺要求1. 模板厚度设计•模板印刷是接触印刷，模板厚度是决定焊膏量的关键参数。

•模板厚度应根据印制板组装密度、元器件大小、引脚（或焊球）之间的间距进行确定。

•通常使用0.1mm～0.3mm厚度的钢片。

高密度组装时，可选择0.1mm以下厚度。

•通常在同一块PCB上既有1.27mm以上一般间距的元器件，也有窄间距元器件，1.27mm以上间距的元器件需要0.2mm厚，窄间距的元器件需要0.15～0.1mm厚，这种情况下可根据PCB上多数元器件的的情况决定不锈钢板厚度，然后通过对个别元器件焊盘开口尺寸的扩大或缩小进行调整焊膏的漏印量。

•要求焊膏量悬殊比较大时，可以对窄间距元器件处的模板进行局部减薄处理，2. 模板开口设计•模板开口设计包含两个内容：开口尺寸和开口形状•开口尺寸和开口形状都会影响焊膏的填充、释放（脱膜），最终影响焊膏的漏印量。

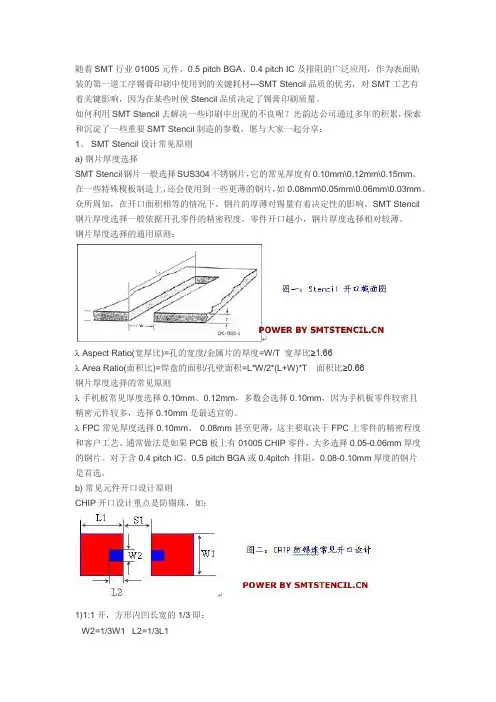

随着SMT行业01005元件、0.5 pitch BGA、0.4 pitch IC及排阻的广泛应用，作为表面贴装的第一道工序锡膏印刷中使用到的关键耗材---SMT Stencil品质的优劣，对SMT工艺有着关键影响，因为在某些时候Stencil品质决定了锡膏印刷质量。

如何利用SMT Stencil去解决一些印刷中出现的不良呢？光韵达公司通过多年的积累，探索和沉淀了一些重要SMT Stencil制造的参数，愿与大家一起分享：1、 SMT Stencil设计常见原则a) 钢片厚度选择SMT Stencil钢片一般选择SUS304不锈钢片，它的常见厚度有0.10mm\0.12mm\0.15mm。

在一些特殊模板制造上，还会使用到一些更薄的钢片，如0.08mm\0.05mm\0.06mm\0.03mm。

众所周知，在开口面积相等的情况下，钢片的厚薄对锡量有着决定性的影响。

SMT Stencil钢片厚度选择一般依据开孔零件的精密程度，零件开口越小，钢片厚度选择相对较薄。

钢片厚度选择的通用原则：λ Aspect Ratio(宽厚比)=孔的宽度/金属片的厚度=W/T 宽厚比≥1.66λ Area Ratio(面积比)=焊盘的面积/孔壁面积=L*W/2*(L+W)*T 面积比≥0.66钢片厚度选择的常见原则λ手机板常见厚度选择0.10mm、0.12mm，多数会选择0.10mm，因为手机板零件较密且精密元件较多，选择0.10mm是最适宜的。

λ FPC常见厚度选择0.10mm、0.08mm甚至更薄，这主要取决于FPC上零件的精密程度和客户工艺。

通常做法是如果PCB板上有01005 CHIP零件，大多选择0.05-0.06mm厚度的钢片。

对于含0.4 pitch IC、0.5 pitch BGA或0.4pitch 排阻，0.08-0.10mm厚度的钢片是首选。

b) 常见元件开口设计原则CHIP开口设计重点是防锡珠，如：1)1:1开，方形内凹长宽的1/3即：W2=1/3W1 L2=1/3L12）内距S1依据元件大小保持适当内距IC开口设计重点是开口宽度和保证锡量，如：1)0.4pitch IC开口宽度0.18mm；0.5pitch IC开口宽度0.23mm；0.65pitch IC 开口宽度0.32mm；0.80pitch IC 开口宽度0.40mm；1.0pitchIC 开口宽度0.50mm；1.27pitch及以上宽度1:1开口；2) 0.65 Pitch及以下IC长度外加0.10mm，0.65Pitch及以上IC长度外加0.20mmBGA开口设计重点是如何保证锡量和避免连锡，如：0.5Pitch开0.29方孔四角倒0.05圆角;0.65Pitch开0.35圆孔;0.80Pitch开0.42圆孔;1.0Pitch开0.53圆孔;1.27 Pitch或以上按1:1开.排阻开口设计重点是元件本体与焊盘焊接效果，如：1)Pin脚宽度按照以上IC对应Pitch开口；2)Pin脚长外加0.15mm，倒圆角0.05mm．2、利用Stencil设计解决SMT印刷不良范例设计思路:1) 到客户SMT线上了解现在的印刷效果；2) 测量Gerber文件焊盘长宽、间距；3) 测量元件本体大小；4) 计算钢网开口面积与锡膏占有量；具体改善方案:1) Stencil钢片厚度设定0.10mm，便于下锡；2) 通过测量元件本体PIN脚和Gerber焊盘内距，将Stencil内扩至元件本体内距再各加0.05mm；3) 为保证锡膏过炉后元件PIN脚锡量，依据焊盘本身长度外加0.05mm；4) 依据以上数据计算开口锡膏饱和度已达到客户理想要求；问题描述：因本身是FPC，固定精度不高，此元件焊盘大小比较特殊，即长宽不成比例，印锡后成形较差，且锡量严重不足，导致印刷不良率偏高；解决方案：1）从钢片厚度入手，将原厚度为0.08mm钢片修改成0.05mm，促进下锡程度；2）将IC开口长宽设计更加协调，易于印刷成形。

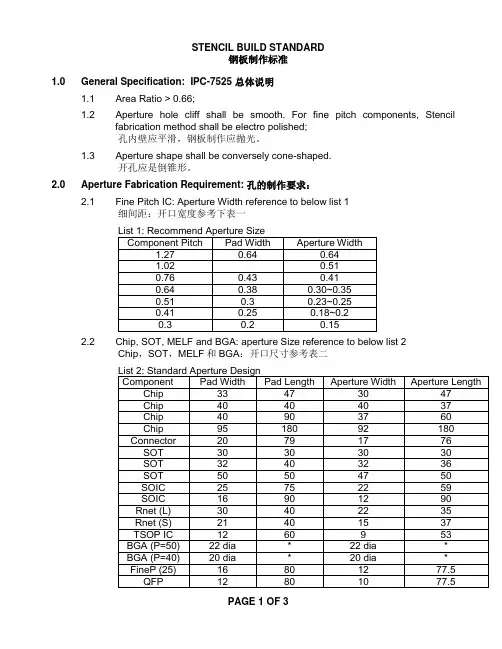

1.0 General Specification: IPC-7525 总体说明1.1 Area Ratio > 0.66;1.2 Aperture hole cliff shall be smooth. For fine pitch components, Stencilfabrication method shall be electro polished;孔内壁应平滑，钢板制作应抛光。

1.3 Aperture shape shall be conversely cone-shaped.开孔应是倒锥形。

2.0 Aperture Fabrication Requirement: 孔的制作要求：2.1 Fine Pitch IC: Aperture Width reference to below list 1细间距：开口宽度参考下表一2.2 Chip, SOT, MELF and BGA: aperture Size reference to below list 2Chip，SOT，MELF和BGA：开口尺寸参考表二2.3 Aperture size of exclusive Components in List 1 and List 2 shall be 95% tocounter pads.表一和表二以外的元件应按95%开口。

3.0 Single aperture size shall not exceed 3x3mm.单一开口应小于3X3mm4.0 Tension :For new stencil , tension ≥ 35 N/cm5.0 Marks engraved in PCB side:Color: BlackSize: identical to one of PCBFor MPM AP21 and UP2000.6.07.0 Indicated information on stencil:SANMINA-SCI SYSTEM(KUNSHAN)CO.LTD.SMT LASER STENCILMODEL: xxxxxxxx REV: xTHICK= 0.xx mm (or THICK= 0.xxmm~0.xxmm) DATE: xxxx-xx-xx8.0 Overall PCB Apertures shall be central to the stencil and outer frame.PCB的开口应在钢板的中心9.0 Stencil Frame: 736mm X 736mmFrame Material：40mm X 40mm( +/-5mm)。
