钢网制作规范

1.目的本规范规定了本公司钢网外形，钢网标识，制作钢网使用的材料，钢网焊盘开口的工艺要求。

2.适用范围本规范适用于钢网的设计和制作。

3.定义钢网：亦称模板，是SMT印刷工序中，用来漏印焊膏或胶水的平板模具。

MARK点：为便于印刷时钢网和PCB准确对位设计的光学定位点。

4.详细内容4.1材料和制作方法4.1.1网框材料钢网边框材料可选用空心铝框或实心铝框，网框边长根据PCB尺寸设定，网框的厚度为40±3mm.网框底部应平整，不平整度不可超过1.5mm。

外协用网框规格，由工程师外协厂家商讨决定。

4.1.2钢片材料钢片材料优选不锈钢板，其厚度为0.08-0.3(4-12MI1)o4.1.3张网用的胶布，胶水在钢网的底部，使用铝胶布覆盖钢片与丝网结合部位以及网框部分。

在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，所用的胶水应不与清洗钢网用的清洗溶剂起化学反应。

4.1.4钢网制作方法a一般采用激光切割的方法，切割后使用电抛光降低孔壁粗糙度。

b胶水钢网开口采用蚀刻开口法。

4.2钢网外形及标识的要求4.2.1外形图变更日期变更版本变更内容称文名页次第2页，共2页4.2.2 钢网外形尺寸（单位：mm ）要求:钢网类型 网框尺寸A 钢片尺寸B 胶布粘贴宽度C 网框厚度D 可印刷范围 小钢网 800*750±5 640*590±5 40±5 40*30+3 620*570+5 标准钢网 1000*750±5 840*590±5 40±5 40*30±3 820*570±5 大钢网1500*750±51340*590±540+540*30±31320*570±5侧视图标签、 T 面1J ________图二、钢片4.2.3 PCB 居中要求PCB 中心，钢片中心，钢网外框中心需重合，钢网制作中三者中心距最大值不超过3mm 。

一、目的：规范印刷钢板制作，保证印刷品质。

二、适用范围：适用于焊膏印刷钢网的设计和制作。

三、内容：3.1 钢板厚度:钢板厚度依据元器件封装大小而决定，原则上应用无铅焊膏的钢板厚度应能厚则厚，同时CHIP类更需做防锡珠处理。

PCB 中最小封装元器件，CHIP 件在0603及以上、IC 在0.65 PITCH 及以上时，可选择0.13~0.15MM 的钢片厚度；PCB 中最小封装元器件，CHIP 件为0402或IC 为0.5 PITCH 建议选择0.13MM 的钢片厚度；0.4PITCH 的开0.12MM 的钢片厚度 。

可以根据客户的要求选择不同厚度 的钢板。

注：以上钢板厚度只供参考，具体根据客户要求。

3.2 元件修改规范：3.2.1 0402元件1：1开口。

3.2.2 0603及以上的chip 元件、电感元件、FB 类元件、钽电容都需要1/3内凹防锡珠。

另：中心间距大于200mil ，不用防锡珠。

3.2.3 二极管：按CHIP 件修改若二极管与正常chip 元件的尺寸有差别，即中心间距大，而PAD 小，则不防锡珠。

若是圆柱形二极管，则不用防锡珠，1：1开。

钢网制作规范元件类型PITCH(间距）1.271.00开口宽度(mm）钢板厚度（mm）0.50~0.750.45~0.601.000.800.650.50QFP/SOICBGA0.800.650.500.401.270.38~0.450.27~0.350.20~0.230.17~0.190.15~0.250.15~0.250.15~0.200.13~0.150.10~0.130.10~0.12NA0.15~0.250.15~0.250.13~0.200.10~0.150.10~0.120.10~0.130.100.60~0.750.45~0.600.40~0.450.33~0.380.28~0.30文件号：版本号：A/0工序名称：钢网制作规范04020201CHIPNA3.2.4 四脚二极管：按焊盘1:1开口。

SMT钢网制作规范1 目的xxxx。

2 适用范围xxxx。

3钢网开口设计规范3.1 开口锥度注：W1 为印刷面开口尺寸，W2 为非印刷面开口尺寸，T 为钢片厚度。

3.1.1 0.10mm 厚钢片：标准开口锥度: 0.005mm, 范围: 0.005~0.010mm 间；3.1.2 0.12mm 厚钢片：标准开口锥度: 0.008mm, 范围: 0.005~0.012mm 间；3.1.3 0.15mm 厚钢片：标准开口锥度: 0.01mm, 范围: 0.008~0.015mm 间；3.1.4 0.18mm 厚钢片：标准开口锥度: 0.012mm, 范围: 0.008~0.017mm 间；3.1.5 0.20mm 厚钢片及以上：标准开口锥度: 0.015mm, 范围: 0.01~0.02mm间；3.2 元器件开孔要求规范3.2.1 VLC6045：焊盘内切0.5MM,焊盘三分开孔，中间开孔宽度2.0MM，两边对称开孔,间距0.2MM；3.2.2 VLP8065：焊盘内切0.35MM,焊盘三分开孔，间距0.25MM；3.2.3 SLF-D12.5L7.5：焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM。

局部加厚钢网面,钢网厚度要求为0.12MM,加厚范围为焊盘周边增加0.8MM，焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM；3.2.4 TFBGA169-1418-0.5：开边直径0.3MM的方孔,白框内半弧形状的圆点也需要开孔；3.2.5 PDS4200H：大焊盘内切1.5MM外切0.2MM，左右两边外切0.4MM,中间开T字形，在0.7MM处下方中间保留1.5 MM。

引脚内切0.3MM,中心保留1MM；3.2.6 DPAK：焊盘内切2.0MM，剩余的开成六个方块,焊盘宽方向正中间开3MM宽,两边对等分,间距0.3MM,长方向在2.5MM处留0.3MM间距隔开,不需避孔；3.2.7 DPAK与SOT223：大焊盘内切2.0MM,剩余焊盘开成六个方块,焊盘宽方向正中间开4MM宽,两边对等分,间距0.3MM,长方向在2.5MM处留0.3MM间距隔开，不需避孔；3.2.8 测试点：距离轨道边小于5MM的测试点不开孔，其它圆形焊盘按面积的80%比例全部开钢网孔，避孔。

钢网制作技术规范一、钢网的分类1.1化学蚀刻模板化学蚀刻的模板是模板世界的主要类型。

它们成本最低，周转最快。

化学蚀刻的不锈钢模板的制作是通过在金属箔上涂抗蚀保护剂、用销钉定位感光工具将图形曝光在金属箔两面、然后使用双面工艺同时从两面腐蚀金属箔。

由于工艺是双面的，腐蚀剂穿过金属所产生的孔，或开口，不仅从顶面和底面，而且也水平地腐蚀。

适用于制作黄铜和不锈钢模板。

孔截面成双锥形，焊膏释放性能不好，不利FinePitch印刷。

推荐用于元件pitch值大于20mil以上,如pitch值为25~50mil的印刷。

通常制作模板厚度为0.1~0.5mm。

开孔的尺寸误差为1mil,位置误差较大。

鉴于这种模板的开孔极易被堵塞,所以推荐每印刷两快即做一次清洗。

价格比激光切割和电铸成型都便宜。

1.2激光切割模板开孔使用激光切割而成。

开孔上下自然成梯形,孔壁较光滑，粗糙度可达0.003mm，但不如电铸成型模板光滑。

上开孔通常比下开孔大1~5mil,开孔锥角为4-6度，有利于焊膏的释放。

开孔尺寸误差大约为0.3~0.5mil,定位精度小于0.12mil。

通常制作模板厚度为0.12~0.3mm。

推荐用于元件pitch值为20mil或更小的印刷。

焊盘开口位置精度可达0.005mm，CSP，BGA圆度可达99%以上。

价格比化学蚀刻贵比电铸成型便宜。

直接从客户的原始Gerber数据产生，激光切割不锈钢模板的特点是没有摄影步骤。

因此，消除了位置不正的机会。

模板制作有良好的位置精度和可再生产性。

Gerber文件，在作必要修改后，传送到(和直接驱动)激光机。

物理干涉少，意味着出错机会少。

虽然有激光光束产生的金属熔渣(蒸发的熔化金属)的主要问题，但现在的激光切割器产生很少容易清除的熔渣。

激光技术是唯一允许现有的模板进行返工的工艺，如增强孔、放大现有的孔或增强基准点。

1.3电抛光激光模板电抛光是一种电解后端工艺，“抛光”孔壁，结果表面摩擦力减少、锡膏释放良好和空洞减少。

手机钢网制作规范一．基本制作要求：1． 钢网类型：锡膏网，激光加电抛光2． MARK 点：非印刷面(背面)半刻，板边及板内要各有对角mark 点8个4组 注意： 离轨道边5MM 的MARK 点不要开上去3．钢片厚度:以每次规格书为准 4． 拼板方式: 以每次规格书为准5． 外框尺寸：29”*29” ，默认为无铅制程，用绿色框6． 附送：合格检验书1份；1:1菲林1份；第一次制作钢网送BGA 植球钢网一张 7． 标识: 以每次规格书为准，如下图格式 注意：网框上的标签直接用双面胶贴住就可以了（标签表面不要再用透明胶纸粘贴，客户要在标签上面签字） 8．钢网刻字:按光韵达要求执行二. 开口通用规则：1、此规范只适用于YL项目手机钢网开口制作。

2、钢网开口一般设计标准应为：面积比≥0.66，宽厚比≥1.50，当开口长度远大于其宽度（如IC时），则需考虑其宽厚比和面积比。

(Aspect Radio(宽厚比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)。

3、单个焊盘尺寸大于3X4mm，在焊盘中加连接筋0.3mm，分成的面积≤2X2mm。

4、两个相邻元件的边缘距离≥0.3mm，各种元件(屏蔽框除外)拓孔外加部分与周边焊盘（包括金边、金手指、测试点、通孔、板边）周边元件的丝印框(当丝印大于本体时）必须保证≥0.3mm，屏蔽框外加照规范中要求，所有拓孔部分若无空间则不拓。

5、0402、0603、0805同一元件焊盘大小不一致时，按小焊盘开口，两焊盘大小一致。

6、实际开口GERBER以PAD层为准，每次需要检查、核对PAD层尺寸是否经过处理。

外加0.5mmS1．针对gerber上焊盘层，全部都需开孔，除有特殊要求外。

2．针对gerber上阻焊层，一般都不需开孔，除有特殊要求外。

针对此事：gerber上只有焊盘层，没有阻焊层，所有常规是要开孔的，如果出现在阻焊层，我邮件上让开孔，开在TOP是正确的，比如：笔记本主板上我要求插件孔需开孔，TOP/BOT两面阻焊层都有，所以只开有丝印的那面即可。

宽厚比:钢网网孔呈“倒锥形”,即网孔下开口比上开口i st er ed0.36m mURn U(2)外围焊盘为方块状的盘的开口需开成斜条状.如下图所示;(3)接地焊盘全部连接在一起引脚跟第(2)项开口一样;(4)底部焊盘全为方块状的开口方法,按各自焊盘长宽的 ）少于20个脚的QFN 元件开孔0.1MM ，内切0.1MM ，中间焊盘开Un Re g5.2.5 “L ”型和“J ”型引脚的密脚器件 (1)QFP、SOP、SOJ 和PLCC 封装的IC 器件对于中间有接地焊盘的QFP ，其接地部分70%面积开斜条形 中间接地焊盘开孔也可以内缩后避孔开方型 (2)连接器开口方法此类元件焊盘开孔要求:a.脚长不需内切和外延,按照焊盘进行开孔Un Re gi st er排容,排阻开口按焊盘宽度方向保持0.23MM 法一样，当内距A＞0.65MM 时，焊盘长度方向外扩5.2.7其它器件(1)侧键 ①四个焊盘都向外延长0.2mm0.2mm0.2m m②下边两个固定脚焊盘向两边扩上面三个焊盘都向外扩0.5mmm(2)声表滤波器五个焊盘的开孔不可小于0.45MM*0.3MM 证安全距离Un Rgi st er ed屏蔽框的开口宽度尽量往两边可以加大的地方加大有遇到通孔或半通孔的需要避孔dergeRnU除固定脚外底部有接地焊盘的,接地部分按焊盘的(5)SIM卡SIM卡的钢网开口大引脚向外三边各延长以下SIM 卡座开孔只需向外延长 掀盖式T 卡座开孔与直插式一样(7)振动马达接地部分需避孔架桥开成八块U n Re(8)金属弹片按焊盘的75%进行开口按75%开孔(9)电池连接器引脚按与相应焊盘尺寸的sigeRnU当物料引脚长度大于4mm时需在在中间架桥(11)显示屏排线显示屏排线为不热压时按焊盘的此开孔.架0.5MM宽的桥显示屏排线为热压时开孔为长度的eR(14)天线开关a.引脚焊盘长开:0.4MM,宽开0.35MM.中间开eRn麦克、喇叭、马达，在无特殊要求开孔处理时，宽的十字桥（贴片马达的焊盘除外）。

SMT钢网设计规范SMT（Surface Mount Technology）钢网是电子制造中常用的一种工具，用于电子元件的贴装和焊接过程中的涂锡。

钢网的设计规范对于保证电子产品的质量和生产效率起着重要的作用。

以下是SMT钢网设计规范的主要内容：1.尺寸规格：- 钢网的尺寸应与PCB板的尺寸相匹配。

一般情况下，钢网的大小应大于PCB板的1-2cm，并留有足够的边距以便于夹持和安装。

- 钢网的厚度通常为0.1-0.3mm，根据实际需要进行选择。

-钢网的方孔尺寸应与元件的引脚间距相匹配，确保元件正确而稳定地贴装在PCB板上。

2.线网布局：-钢网的布线应考虑到焊接需求和生产效率。

一般来说，焊盘较多的地方可以设计较多的钢网支撑，以提高稳定性和焊接质量。

-钢网布线时要注意避免过于密集或过于稀疏的情况，以保证钢网的稳定性和过孔的质量。

3.焊膏开孔：-钢网的开孔尺寸和形状应与元件引脚的大小和形状相匹配。

一般来说，焊膏开孔的直径要略大于元件引脚的直径，以确保焊膏能够充分涂覆在引脚上。

-开孔的形状可以根据元件引脚的形状进行设计，常见的有圆形、长方形等。

4.钢网支撑：-钢网应有足够的支撑以保持稳定。

支撑的设计应考虑到钢网的尺寸和内部孔的位置。

一般来说，支撑应均匀分布在钢网的四周和内部，避免过于集中或过于稀疏。

-支撑的宽度和高度应根据实际情况进行选择，以保持钢网的平整度和稳定性。

5.信息标识：-钢网上应标注清晰的信息，方便操作人员使用和管理。

标注的内容可以包括钢网的尺寸、厚度、生产日期、序列号等。

-标识应采用耐磨、耐腐蚀的材料，并放置在钢网上不易受损或容易找到的位置。

总之，SMT钢网设计规范是保证电子产品质量和生产效率的重要环节。

通过合理的尺寸规格、线网布局、焊膏开孔、钢网支撑和信息标识，可以有效提高贴装和焊接过程的稳定性和一致性，确保电子产品的质量和生产效果。

总则：在本规范所提及之开口方式均视焊盘为规则，若出现焊盘不规则或与正常焊盘大小有较大出入时，应视情况而决定开口方式。

一．网框根据客户使用的印刷机相应相应规格型材的网框，一般常用网框有以下几种：29X29inch 23X23inch 650X550mm二．绷网先用细砂纸将钢片表面粗化解决并打磨钢片边沿，再按客户规定绷网。

三．钢片为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应保存有25mm的距离，具体钢片大小见附录二《铝框规格型材及钢片切割尺寸相应表》。

建议根据不同的元件选择相应的钢片厚度，重要依据最小开孔和最小间距为考虑，重点兼顾其它，详见下表或可根据公式进行计算得出：若焊盘尺寸L＞5W时，则按宽厚比计算钢片的厚度。

T＜W／1.5若焊盘呈正方形或圆形，则按面积比计算钢片的厚度。

T＜（L×W）／1.32X（L＋W）说明：以下开孔方式仅包含部分常见典型零件，若碰到以下规范中未提及之焊盘类型，可参考元件焊盘外形类似之开孔设计方案制作。

A ．锡浆网开孔方式：此锡浆网开孔方式适合大部分产品达成最佳锡膏释放效果的规定，如有特殊规定应按规定制作。

1． CHIP 料元件封装为0201元件长外扩10%并四周倒R ＝0.03mm 的圆角。

间隙保证不得小于9MIL 大于11MIL. 封装为0402元件开孔如下图,长度外加0.05MM. 内边距在 0.4-0.45mm 之间. 封装为0603元件开孔如下图,长度外加0.1MM. 内距在0.65-0.8mm 之间.封装为0805以上(含0805)元件开孔如下图,长度外加0.15MM,(0805内距在0.9-1.0mm 之间).大CHIP 料无法分类的按焊盘面积的90%开口； 二极管按焊盘面积的100%开口。

一般通过元件的PITCH 值,再结合标准焊盘大小来鉴定封装类别(mil\mm) PITCH （mil ） 标准焊盘大小（长X 宽）(mil)W L1/41/4W0402元件开孔WL1/31/3W0603元件开孔0805以上元件开孔WLLWW/3L/30402(1005) P<55 25X20 0603(1608) 55≤P ≤70 30X30 0805(2023) 70<P ≤95 60X50 1206(3216) P=135±10 60X602． 小外型晶体SOT23：焊盘尺寸较小，为保证焊接质量开孔按焊盘1：1。

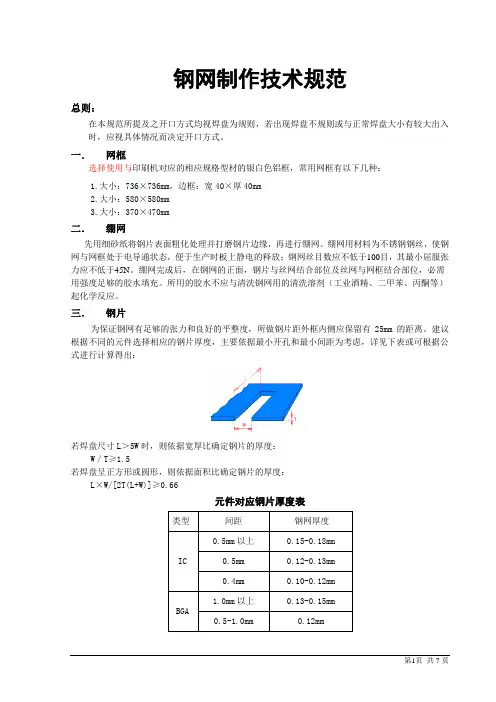

钢网制作技术规范总则：在本规范所提及之开口方式均视焊盘为规则，若出现焊盘不规则或与正常焊盘大小有较大出入时，应视具体情况而决定开口方式。

一．网框选择使用与印刷机对应的相应规格型材的银白色铝框，常用网框有以下几种：1.大小：736×736mm，边框：宽40×厚40mm2.大小：580×580mm3.大小：370×470mm二．绷网先用细砂纸将钢片表面粗化处理并打磨钢片边缘，再进行绷网。

绷网用材料为不锈钢钢丝，使钢网与网框处于电导通状态，便于生产时板上静电的释放；钢网丝目数应不低于100目，其最小屈服张力应不低于45N。

绷网完成后，在钢网的正面，钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充。

所用的胶水不应与清洗钢网用的清洗溶剂（工业酒精、二甲苯、丙酮等）起化学反应。

三．钢片为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应保留有25mm的距离。

建议根据不同的元件选择相应的钢片厚度，主要依据最小开孔和最小间距为考虑，详见下表或可根据公式进行计算得出：若焊盘尺寸L＞5W时，则依据宽厚比确定钢片的厚度：W／T≥1.5若焊盘呈正方形或圆形，则依据面积比确定钢片的厚度：L×W/[2T(L+W)]≥0.66元件对应钢片厚度表四． 字符为方便公司与供应商沟通，应在钢片和网框上附上以下字符（特殊要求除外）（应该加上流扳方向以及上钢网方向）MODEL ：（产品型号） P/C:（供应商制作型号） T:（钢片厚度） DATE ：（生产日期） QA ：检验员标识区：刻钢网厂家LOGO 、要求字符等标识区网框绷网区图形开孔区俯视图侧视图五． 钢网加工方式：激光切割、化学蚀刻、电铸加工 六． 开孔方式说明：以下开孔方式仅包含常见典型零件，若碰到以下规范中未提及之焊盘类型，可参考元件焊盘外形类似之开孔设计方案制作。

6.1锡膏制程中钢网开孔方式：此钢网开孔方式满足大部分产品达到最佳锡膏释放效果的要求，所有开孔方式试用于有铅制程，如有特殊要求应按要求制作。

钢网开孔标准产品型号：XXXXXXX适用范围：生产工艺文件编号：XXX制作日期：修订日期：编制:审核:批准:总则：在本标准涉及的开口方式均视焊盘为规则，若出现焊盘不规则或与正常焊盘大小有较大出入时，应视具体情况而决定开口方式。

1.目的：统一钢网开孔标准，保证钢板开孔设计一致性，保证锡膏印刷品质；2.适用范围：适用于XXX公司SMT钢网开孔3．主要职责：3.1工艺工程师根据NPI部门提供的贴片资料，以及工艺工程师根据产品的特点提出钢网制作要求(设计方案)；3.2工艺钢网制作人员负责填写《钢网和治具制作申请单》《钢网评估单》会签各部门然后才进行制作；3.3采购负责向供应商下《采购订单》和与供应商对账，协助付款事宜；3.4生产部门负责钢网的领取，使用，存放及存放前的清洗工作；3.5 品管品负责来料检验及钢网使用稽核；4.制作要求：4.1 提供 GERBER文件或PCB板（一般以GERBER为准），PCB进行参考(客户特殊说明除外) 如两者不符时与我司工程负责人确认；4.2 加工类型：激光+电抛光(化学蚀刻Chemically Etched、激光切割Laser-Cut、电铸加工Electroform)4.3 开口要求：CHIP按照客户规范及附件修改要求；4.4 测试点、话筒/振动马达、螺丝孔、单独焊盘、三角形防静电点等及SPK、MIC、RF、MOTOR、BT 等后焊组件: 不开孔（特殊客户要求除外）；排线、天线馈点（ANT类的单个焊盘）：文件和PCB板上都有时，需找客户确认！4.5 IC接地没有特别要求视为开孔；4.6 通孔没有特别要求视为不开孔；4.7焊盘过板孔要避开；4.8 MARK点：4.8.1 非印刷面半刻并用不溶于异丙醇的透明树脂封胶或半蚀刻加黑处理,Mark点选取原则为板边 2个,单板上最少4个(即板为4或6拼板时左右每块小板各开立2个),若 Gerber 中无 Mark点,工程需与客户确认 Mark点位置；对于激光制作的钢网，其MARK点采用表面烧结的方式制作MARK点的灰度应达到钢网厂商提供的样品的标准；4.8.2 Mark点选用1.0或1.5或2.0mm直径大小的小圆点；(注意:选用 Mark 点时不宜选用在3mm 范围内有另外同类型 Mark点的点)；4.9 排版：拼板按照客户要求，连板按文件或PCB；4.10 PCB位置要求、钢片尺寸及网框(Frame)：PCB中心、钢片中心、钢网外框中心需重合，三者中心距最大偏差值不超过3mm；PCB、钢片钢网外框的轴线在方向上应一致，任意两条轴线角度偏差不超过2度，如果是共享钢网，所须遵循的设计原则由设计者提供。

钢网制作规范1.目的:规范钢网的制作,确保所制钢网能满足我们生产.2.范围:适用于焊膏印刷钢网和印胶钢网的设计和制作，其中焊膏印刷钢网又包括阶梯钢网、非阶梯钢网3. 材料、制作方法、文件格式3.1 网框材料钢网边框材料可选用空心铝框或实心铝框。

3.2 钢片材料钢片材料优选不锈钢板，3.3 张网用钢丝网钢丝网用材料为不锈钢钢丝，其目数应不低于100 目，其最小屈服张力应不低于45N。

3.4 胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，如 下图一。

所用的胶水应不与清洗钢网用的清洗溶剂（工业酒精、二甲苯、丙酮等）起化学反应。

3.5 制作方法由客户提供。

3.6 文件格式由客户提供。

4. 钢网外形及标识的要求4.1 外形图钢网尺寸（单位MM）大钢网736*736+0/-5.0590±10最大10030±3.0中钢网580*580±3.0450±10最大7025±3.0小钢网370*470±3.0260*350±10最大5025±3.04.2 PCB 位置要求一般情况下，PCB 中心、钢片中心、钢网外框中心需重合，三者中心距最大值不超过3.0mm；PCB、 钢片、钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过2°（合开或补切根据具体要求4.3 钢网标识内容及位置钢网标识应位于钢片T 面的左下角（如图一所示），其内容与格式（字体为标楷体，）如下: 前面为钢网厂家标识: 后面如有:厚度 T=0.15MM厂家生产流水号 H07101029 机型号 GYWBM10-4如果是双面或合开必须有双面标识和合开机型的所有名称.4.4 钢网标签内容及位置钢网标签需贴于钢网网框边上中间位置，如图二所示，标签内容需有板名（TOP 或BOTTOM）、版 本、制造日期。

4.5 MARK 点钢网B 面上需制作至少三个MARK 点，钢网与印制板上的MARK 点位置应一致。

苏州工业园区卓达电子有限公司SMT钢网技术汇编ZD0003SMT模板制作制作过程前述在表面贴装装配的回流焊接中，锡膏用于表面贴装元件的引脚或端子与焊盘之间的连接。

有许多变量，如锡膏、丝印机、锡膏应用方法和印刷工艺过程。

在印刷锡膏的过程中，基板放在工作台上，机械地或真空夹紧定位，用定位销或视觉来对准。

在手工或半自动印刷机中，锡膏是手工地放在模板上，这时印刷刮刀（Squeegee）处于模板的另一端。

在自动印刷机中，锡膏是自动分配套工程。

在印刷过程中，印刷刮刀向下压在模板上，使模板底面接触到电路板顶面。

当刮刀走过所开孔的整个图形区域长度时，锡膏通过模板上的开孔印刷到焊盘上。

模板印刷过程为接触（On-Contact）印刷。

刮刀的磨损、压力和硬度决定印刷质量，应该仔细监测。

刮刀边缘应该锋利和直线。

刮刀压力低造成遗漏和粗糙的边缘，而刮刀压力高或很软的刮板将引起斑点状的（Smeared）印刷，甚至可能损坏刮刀和模板。

过高的压力也倾向于从宽的开孔中挖出锡膏，引起焊锡圆角不够。

常见有两种刮刀类型：橡胶或聚氨酯（Polyurethane）刮刀和金属刮刀。

当使用橡胶刮刀时，使用橡胶硬度计（Udometer）为：70°—90°硬度的刮刀。

当使用过高的压力时，将会导致渗入到模板底部的锡膏造成锡桥，故要求频繁的底部抹擦，增大了工作量。

为了防止底部渗透，焊盘开口在印刷时必须提供密封（Casketing）作用。

这也取决于模板开孔壁的粗糙度。

随着更密间距元件的使用，金属刮刀的用量在增加。

它们由不锈钢或黄铜制作，具有平的刀片形状，使用的印刷角度为60°—65°。

一些刮刀涂有润滑材料,因为使用较小的角度因此不需要锋利。

它们比橡胶刮板成本要贵得多，并可能引起模板磨损。

使用不同的刮刀类型在使用标准元件的密脚元件的印刷电路装配（PCA）中是有区分的。

锡膏量的要求对每一种元件有很大的不同。

密间距元件要求比标准表面贴装元件少得多的焊锡量。

钢网设计规范一、目的规范和指导本公司产品的钢网设计。

二、适用范围本公司的所有钢网设计。

三、设计要求1、钢网制作要求1.1 文件处理要求：以Auto cad 软件为处理平台，文件以电子档存档和传输规范内提及的PCB PAD LAYOUT 尺寸皆以Auto cad 为准，需注意文件单位1.2 钢网外框尺寸：A 型：□650mm*550mm B 型:□550mm*450mm用于全自动印刷机的钢网首选A 型钢网，用于半自动印刷机的钢网首选B 型钢网。

1.3 钢板厚度要求：以0.13mm 为主，部分产品可根据实际要求进行调整。

1.4 钢网制作工艺：激光机切割。

1.5 钢网的光学点型式(图1)：A ．黑色盲孔.光学点一律不贯穿.B ．半蚀刻部份以黑色epoxy 填满图1 C ，没MARK 的钢网可以通过贯通孔来定位1.6 钢网张力要求：A.新的钢板张力须=40±10N/cmB.钢板张力≤5N/cm 须更换图2 C.量测位置于钢板张网区域九个点.如图1.7 钢板外观图例（图3、图4）：图3 图4注：钢网文件上要标准的信息：型号、单位、厚度、外形尺寸、网孔尺寸比例、MARK 点制作以及开孔要求等信息。

钢网开孔区刚板外框 钢网信息 (型号, 版本, 制作日期 )2、钢网开孔要求2.1 基本要求：测试点,单独焊盘、螺丝孔、插装焊盘，若研发无特殊说明则不开孔；如果开孔，则插装焊盘、螺丝孔在客户无特殊要求情况下，要求避通孔处理。

其他焊盘则根据贴片要求开孔。

3、钢网开孔方式：3.1 封装为0201Chip元件,可采用以下方式开孔:内距保持在0.23~0.25mm,焊盘1:1开孔,如下图：3.2 封装为0402Chip元件,可采用以下方式开孔：(推荐使用A型)3.3 封装为0603及0603以上的CHIP元件，为有效的防止锡珠的产生，通常有以下几种开法(见下图): ( 推荐使用A型、B型)3.4二极管开孔设计：由于此类元件要求上锡比较多，通常建议开孔1：1；对于内距较大，焊盘较小的二极管可保证内距不变，焊盘外三边按面积适当加大10~15%；3.5小外型晶体的开孔设计：SOT23-1: 由于焊盘和元件的尺寸都比较小，产生锡珠和短路的机率小，3.6 SOT89晶体：由于焊盘和元件都比较大，且焊盘间距较小，容易产生锡珠等焊接质量问题，故通常建议采用3.7 IC(SOJ、QFP、SOP、PLCC等)的开孔设计：IC中间接地焊盘的开孔方式：按面积开原始焊盘的85%进行架桥，桥宽在0.40mm左右，进行田字开孔，如右图5所示图53.8 大的接地焊盘开孔：3.8.1 如一个焊盘过大(通常一边大于4mm,且另一边也不小于2.5mm时),为防止锡珠产生,钢网开口通常建议采用网格线分割的方式,网格线宽度为0.4mm,网格大小为3mm左右,可按焊盘大小而均分,如图6图6。

SMT钢网设计规范SMT钢网设计规范1、目的:指导钢网的设计2、适用范围：SMT钢网的一般设计3、钢网的设计：3.1.网框尺寸及规格：A、钢网网框为600mm×550mm的铝材制品，铝材规格为25.4mm×38.1mm(宽度*厚度)。

在钢网框架550mm 的两边上，均需打上直经为6 mm两螺丝孔，两螺丝孔中心间距为250mm,而且两孔以边中心点对称。

B、钢网网框为736.6mm×736.6mm(29inch×29inch)的铝材制品，铝材规格为40mm×40mm。

3.2、模板厚度：元件最小PITCH小于等于0.3 mm的产品，选取0.125mm以下的模板；元件最小PITCH为0.4 mm的产品选取0.13mm的模板,最小间距大于或等于0.5 mm的产品选取0.15mm的模板,如有特殊情况另作选取。

3.3、PCB印刷位置:以PCB外型居中。

3.4、MARK点:模板背面、印刷面半刻后双面上黑胶,其大小根据GERBER文件或PCB上MARK点大小进行开制。

非拼板至少开制两个MARK点，拼板至少4个MARK点。

3.5模板上需刻内容:Model(产品型号); P/N(PCB 板号);P/C(制造商编号);HOLE AREA (钢网开孔面积);T(模板厚度); Date(生产日期)。

3.6、开孔工艺设计:3.6.1、锡膏网开孔设计：A．CHIP元件的开口设计：a. 0201型CHIP元件,需使用电铸工艺开制,采用0.06 mm 至0.08 mm的模板。

长×宽=18mil×11mil,孔边间距9 mil，两边向外移0.5 mil。

开口尺寸如下图示：0.5 mil 11 mil18 mil9 milb. 0402A型CHIP元件,一般按焊盘面积100%开口。

c. 0603型 CHIP元件内距开口保持在0.7 mm ,焊盘内距大于0.7 mm 的,内扩至内距为0.7 mm ,而且外扩0.15 mm。

通用规范Update:客户名称:公司公司编号:CSK01适用范围：无特殊要求的客户(钢板)关键词：DIP——Dual In Line Package，传统浸焊式组件SMT——surface mounted technology，表面贴装技术PCB——printing circuit board，印制线路板SMC——Surface Mounted Components，表面组装元件SMD——Surface Mounted Devices，表面组装器件PAD——焊盘STENCIL——钢板/钢网/网板/漏板/模板，激光模板，印刷模板，雷射钢板焊膏/锡膏/焊锡膏贴片胶/红胶开口/开孔导言：表面组装技术有两类典型的工艺流程，一类是焊锡膏——再（回）流焊工艺，另一类是贴片胶——波峰焊工艺，由此产生两种用途的印刷钢网——印锡浆钢网和印胶水钢网。

PCB是承载集成电路的物质基础，它提供集成电路等元器件固定装配的机械支撑、实现各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等，同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。

根据PCB材质的挠曲程度可分为硬质板和柔性板（软板或FPC）；根据PCB表面处理技术的不同可分为裸铜板、镀（喷）锡板、镀铜板、镀镍板、镀银板、镀金板，比较常见的有喷锡板和裸铜板。

不同的PCB所对应的钢网开孔也有所不同。

随着ROHS指令（R estriction o f H azardous S ubstance：危害物质禁用指令）和WEEE 指令（On w aste e lectrical and e lectronic e quipment（废止电子电气设备指令）的立法实施，绿色环保的概念日益深入人心，在这种情形下，无铅元器件、无铅PCB、无铅焊膏被导入到SMT制程当中。

应对无铅制程的要求，钢板的开口设计也有所不同。
