游标卡尺与螺旋测微器千分尺的读数方法

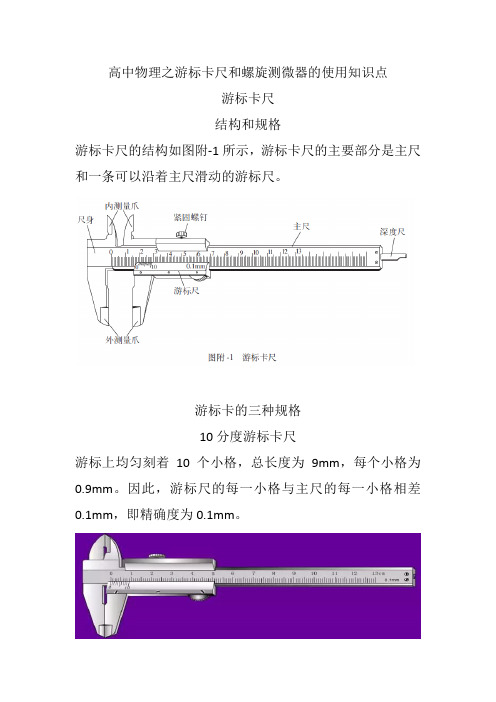

高中物理之游标卡尺和螺旋测微器的使用知识点游标卡尺结构和规格游标卡尺的结构如图附-1所示，游标卡尺的主要部分是主尺和一条可以沿着主尺滑动的游标尺。

游标卡的三种规格10分度游标卡尺游标上均匀刻着10个小格，总长度为9mm，每个小格为0.9mm。

因此，游标尺的每一小格与主尺的每一小格相差0.1mm，即精确度为0.1mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.1毫米。

其读数准确到0.1mm。

20分度游标卡尺游标上均匀刻着20个小格，总长度为19mm每个小格为0.95mm。

因此，游标尺的每一小格与主尺的每一小格相差0.05mm，即精确度为0.05mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。

其读数准确到0.05mm。

50分度游标卡尺游标上均匀刻着50个小格，总长度为49mm，每个小格为0.98mm。

因此，游标尺的每一小格与主尺的每一小格相差0.02mm，即精确度为0.02mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.02毫米。

这种卡尺的读数可以准确到0.02mm。

注意游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读游标卡尺上，“内测量爪”、“外测量爪”、“深度尺”各有什么用处？内测量爪主要应用于测量内径或凹槽的宽度外测量爪主要测量零件的厚度或圆管的外径深度尺主要用于测量凹槽、圆筒或管子的深度螺旋测微器结构和规格螺旋测微器的结构如图下图所示，测砧和固定刻度（固定套筒）固定在尺架上；可动刻度、粗调旋钮、微调旋钮是与测微螺杆相连，通过精密螺纹套固定套筒上。

螺旋测微器精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，可动刻度旋转一小格，测微螺杆前进或后退0.5/50=0.01mm。

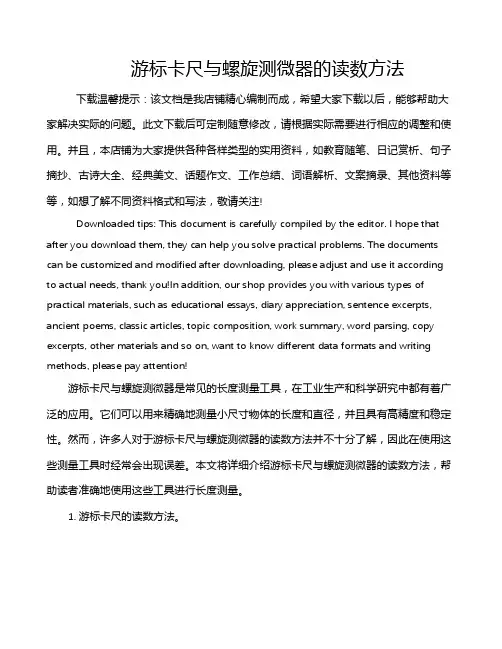

游标卡尺与螺旋测微器的读数方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!游标卡尺与螺旋测微器是常见的长度测量工具，在工业生产和科学研究中都有着广泛的应用。

力学常规实验——基本读数训练在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。

而游标卡尺、秒表和电阻箱则不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。

1、游标卡尺和螺旋测微器的使用（1）游标卡尺手持方法：（如右图）（如右图）测量范围：0～150mm 精度：标尺等分数精度1=mm 常用的有：10等分（精度＝0.1mm ）、20等分（精度＝0.05mm ）、50等分（精度＝0.02mm ）读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度读数练习一 读数练习二 读数练习三 （2）螺旋测微器（千分尺）器材实物：（如右图）测量范围：0～25 mm 精 度0.01m m 500.5mm ==中学不要求中学不要求估读位。

无需估读！需估读！ 应以标尺零刻线读取，不可以标尺边框读取。

尺边框读取。

标尺上第几格与主尺某刻线对齐。

零刻线不算。

等于标尺上等分数的倒数，以mm 为单位。

为单位。

1 2 3 0 10 20 读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度读数练习一读数练习二 读数练习三2、机械秒表的读数：机械秒表的长针是秒针，转一周是30s 。

因为机械表采用的齿轮传动，指针不可能停留在两小格之间；所以不能估读出比0.1 s 更短的时间。

位于秒表上部中间的小圆圈里面的短针是分针，表针走一周是15 min ，每小格为0.5 min 。

秒表的读数方法是：=t 短针读数（t 1）+长针读数（t 2）。

问：右边机械秒表的读数。

需要估读。

一定要写到0.001mm 位应特别注意半毫米刻度线！辨认露出的刻度值。

露出的刻度值。

可动尺上第几格与中线对齐。

一定要进行估读！定要进行估读！ 可动尺转过一格，测量杆进、退0.01mm 。

螺旋测微器的读数方法和公式,还有游标卡尺的公式,具体啊.各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢游标卡尺游标卡尺螺旋测微器(千分卡)的使用方法(1)用途和构造螺旋测微器是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到,测量范围为几个厘米.螺旋测微器的构造如图所示.螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起,通过精密螺纹套在固定刻度上.(2)原理和使用螺旋测微器是依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离.因此,沿轴线方向移动的微小距离,就能用圆周上的读数表示出来.螺旋测微器的精密螺纹的螺距是,可动刻度有50 个等分刻度,可动刻度旋转一周,测微螺杆可前进或后退,因此旋转每个小分度,相当于测微螺杆前进或后退这/50=可见,可动刻度每一小分度表示,所以以螺旋测微器可准确到由于还能再估读一位,可读到毫米的千分位,故又名千分尺.测量时,当小砧和测微螺杆并拢时,可动刻度的零点若恰好与固定刻度的零点重合,旋出测微螺杆,并使小丰和测微螺杆的面正好接触待测长度的两端,那么测微螺杆向右移动的距离就是所测的长度.这个距离的整毫米数由固定刻度上读出,小数部分则由可动刻度读出.公式：主尺以游标零刻度线位置为准,在主尺上读取整毫米数L ；看游标上哪一条刻度线与主尺上的某一刻度线对齐,由游标上对齐的刻度数n乘以游标卡尺的精确度x得出毫米以下的小数；总的读数A为毫米整数加上毫米小数,即A= L +n x . 读数时应注意,游标卡尺的读数不需要估读. 3、游标卡尺读数经常出现的错误有主尺上所标数值一般为cm数,有些同学误认为mm数；小数点后准确的位数错误；误将游标尺的边缘当作零刻度线.4、游标卡尺读数的技巧读数时先以mm为单位读数,读出后再按要求换算成其它单位；找准游标零刻度线,在主尺上读出游标零刻度线左侧最近的主尺刻度线的值；认清游标尺上的第几条刻度线与主尺的刻度对齐；弄清所用游标尺的精度；严格按公式A= L +n x计算结果.各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

游标卡尺和螺旋测微器的读数方法
游标卡尺的读数方法是将卡尺两个游标之间的距离对应到刻度尺上，以确定被测量物体的长度。

读数时，先看整数刻度上最接近的一条刻痕，然后再根据游标指向小数刻度的位置来确定小数部分的读数。

螺旋测微器的读数方法是通过旋转手轮使量程螺旋杆向前或向后移动，然后读取游标上的刻度来确定被测量物体的长度。

读数时，先看量程刻度上最接近的一条线，然后再根据游标指向的刻度，计算出小数部分的读数。

需要注意的是，游标卡尺和螺旋测微器的刻度单位和刻度间距可能有所不同，需要根据具体仪器的刻度进行换算，以得到准确的测量结果。

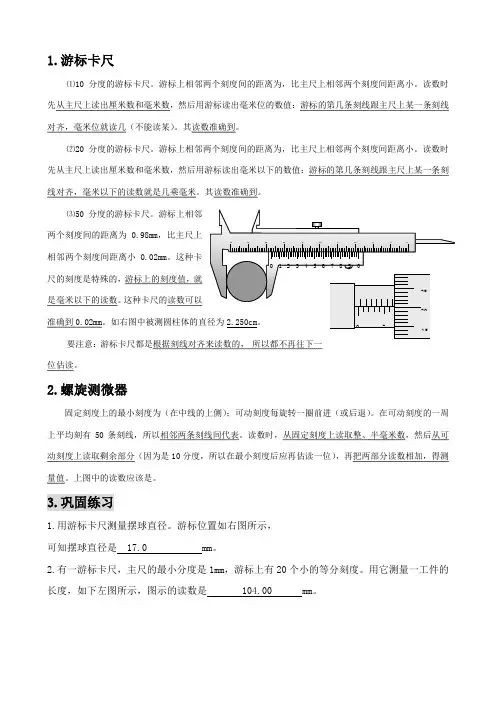

1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。

其读数准确到。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。

其读数准确到。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm。

如右图中被测圆柱体的直径为要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

2.螺旋测微器固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。

在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。

读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

上图中的读数应该是。

3.巩固练习1.用游标卡尺测量摆球直径。

游标位置如右图所示，可知摆球直径是 17.0 mm。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如下左图所示，图示的读数是 104.00 mm。

3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。

该工件的直径为。

4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 8.115 mm。

5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 52.12 mm。

物理游标卡尺和螺旋测微器的读数方法
游标卡尺是用来测量物件精密尺寸的常见仪器，螺旋测微器也是用来测量精密尺寸的仪器，他们在各自的测量范围内均具有很高的精度，两种测量仪器的读数方法有很大的不同，下面我们就分别介绍一下游标卡尺和螺旋测微器的读数方法。

游标卡尺的读数分为两种，一种是接触读数，另一种是分度读数。

接触读数是指在使用游标卡尺时将芯块接触物件表面，将游标卡尺推动到要测量的位置，然后游标会到达极端位置，此时，最终的指示值为仪器的测量结果。

分度读数是指在测量过程中仪器没有接触到物件，只是移动微小距离，由于每1mm一个分度，读数时只要记录整数值即可。

螺旋测微器的读数方法也分为接触读数和非接触读数两种。

接触读数是指在使用螺旋测微器时将探头接触物件表面，将探头不断往上推，当探头达到过渡点，探头会突然停止上升，此时的指示值即为测量结果；而非接触读数时则可以靠螺旋旋纽上面的显示屏直接读取最终结果。

总之，游标卡尺和螺旋测微器在精密测量方面都有自己独特的特点，而它们的读数方法主要也是接触读数和非接触读数。

但是，对上述两种仪器的读数最好还是由专业的人员来进行，以确保测量的精度。
