螺旋测微器的原理及应用【1】
1.千分尺的组成结构
螺旋测微器又称千分尺，是比游标卡尺更精密的测长仪器，准确度可在0.01--0.001mm之间。
常用于测量细丝和小球的直径以及薄片的厚度等。
螺旋测微器的读数=固定刻度上的整毫米数+0.5mm（判断半毫米是否露出，未露出时为0）+0.01mmx可动刻度上对齐的格数（估读）
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
4、螺旋测微器的使用方法：
课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。
5、螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。
c．轻拿轻放，防止掉落摔坏。
d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油。
《螺旋测微器的使用与读数》xx年xx月xx日•螺旋测微器简介•螺旋测微器的使用方法•螺旋测微器的读数技巧•螺旋测微器的应用范围及案例分析目录01螺旋测微器简介螺旋测微器是一种精密的外径测量仪器，也称为千分尺。
它利用螺旋传动原理，将微小的直线位移转化为角度变化，再通过读数装置读取测量结果。
螺旋测微器的定义螺旋测微器的构造主要包括尺架、测砧、测微螺杆、锁紧装置、读数装置和微分筒等部分。
微分筒上有与测微螺杆相啮合的小尺，小尺边缘刻有分格。
测微螺杆与螺母配合，螺母带动微分筒沿测砧的直槽移动。
每格又分为50小格，每小格表示0.01mm。
1螺旋测微器的工作原理23螺旋测微器采用螺旋传动原理，将测微螺杆的直线位移转变为可动刻度盘整周的旋转。
当测微螺杆相对于测砧作轴向移动时，由于丝杆与螺母的相互配合，使可动刻度盘随之转动。
固定刻度盘上的分度线在可动刻度盘上移动，从固定刻度盘和可动刻度盘上的刻度可读出毫米数和每格所表示的毫米数。
02螺旋测微器的使用方法测量前的准备选择合适的测量范围根据被测物体的尺寸和精度要求，选择合适的测量范围，以确保测量结果的准确性和可靠性。
检查螺旋测微器精度使用前应检查螺旋测微器的精度，以确保其准确性。
准备被测物体将被测物体表面清理干净，确保无杂质和干扰。
测量操作步骤根据被测物体的尺寸和精度要求，调整螺旋测微器的测量范围。
调整测量范围将螺旋测微器固定在被测物体上，确保稳定可靠。
固定测微器观察螺旋测微器的刻度盘，记录测量结果。
进行测量为了提高测量结果的可靠性，可以进行多次重复测量，取平均值。
重复测量03清洁和维护使用后应清洁和维护螺旋测微器，确保其长期使用时的准确性。
测量注意事项01注意手部稳定在测量过程中，手部稳定是保证测量准确性的关键因素之一。
应避免手部抖动或移动，以免影响测量结果。
02避免温度影响温度变化可能会影响螺旋测微器的精度。
在测量过程中，应尽量避免温度变化，以确保测量结果的准确性。

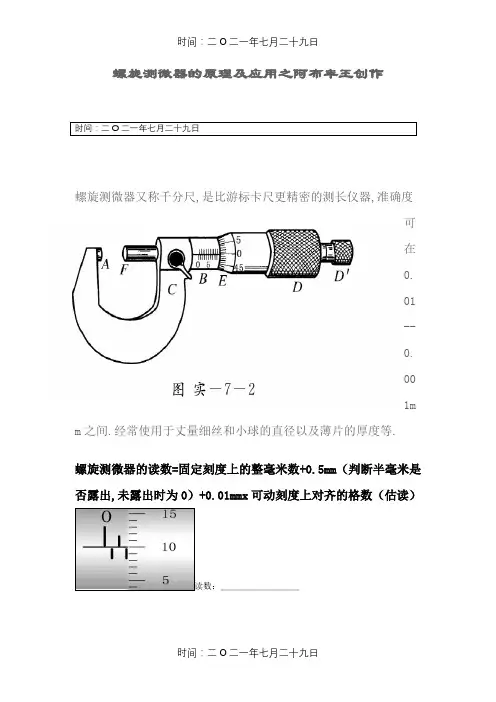

螺旋测微器的原理及应用之阿布丰王创作
时间：二O二一年七月二十九日
螺旋测微器又称千分尺,是比游标卡尺更精密的测长仪器,准确度
可
在
0.
01
--
0.
00
1m m之间.经常使用于丈量细丝和小球的直径以及薄片的厚度等.
螺旋测微器的读数=固定刻度上的整毫米数+0.5mm（判断半毫米是否露出,未露出时为0）+0.01mmx可动刻度上对齐的格数（估读）
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
4、螺旋测微器的使用方法：
课本上的螺旋测微器是外径千分尺,如图所示,a使用前应先检查零点,方法是缓缓转动呵护旋钮K′,使测杆（要动小砧P）和测砧（固定小砧A）接触,到棘轮发作声音为止,此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正,否则有零误差,b左手持曲柄（U型框架）,右手转动年夜旋钮K使测杆P与测砧A间距稍年夜于被测物,放入被测物,转动呵护旋钮K′到夹住被测物,棘轮发作声音为止,c拨固定旋钮使测杆固定后读数.
5、螺旋测微器使用注意事项：
a．转动呵护旋钮K′不成太快,否则由于惯性会使接触压力过年夜使被测物变形,造成丈量误差,更不成直接转动年夜旋钮去使测杆夹住被测物,这样往往压力过年夜使测杆上的精密螺纹变形,损伤量具.
b．被测物概况应光洁,不允许把测杆固定而将被测物强行卡入或拉出,那会划伤测杆和测砧的经过精密研磨的端面.
c．轻拿轻放,防止失落落摔坏.
d．用毕放回盒中,寄存中测杆P和测砧A不要接触,长期不用,要涂油。
2023《螺旋测微器的使用与读数》contents •螺旋测微器简介•螺旋测微器的使用方法•螺旋测微器的读数技巧•螺旋测微器的应用范围及案例分析目录01螺旋测微器简介螺旋测微器是一种精密的外径测量仪器，也称为千分尺。
它利用螺旋传动原理，将微小的直线位移转化为角度变化，再通过读数装置读取测量结果。
螺旋测微器的定义螺旋测微器的构造主要包括尺架、测砧、测微螺杆、锁紧装置、读数装置和微分筒等部分。
锁紧装置固定测砧与尺架的相对位置。
测微螺杆与尺架连成一体，测砧与测微螺杆的一端接触。
读数装置则可以读取微分筒的刻度值。
螺旋测微器的工作原理螺旋测微器采用螺旋传动原理，将测砧与测微螺杆的相对移动转化为刻度盘的旋转。
当测砧与测微螺杆移动0.5mm时，活动套筒就旋转一周，带动刻度盘旋转50个分度。
测微螺杆与螺母配合，螺母带动活动套筒旋转，活动套筒上刻有0~50的分度线。
可以根据刻度盘上的分度值进行读数。
02螺旋测微器的使用方法1测量前的准备23根据被测物体的尺寸和精度要求，选择合适的测量范围，以确保测量结果的准确性和可靠性。
选择合适的测量范围使用前应检查螺旋测微器的精度，以确保其准确性和可靠性。
检查螺旋测微器精度准备好螺丝刀、钳子、扳手等辅助工具，以便在测量时进行调节和固定。
准备辅助工具测量操作步骤将测微器放置在稳定的工作台上，调节测微器的高度和角度，以便进行准确的测量。
调节测微器位置将被测物体用辅助工具固定在工作台上，确保其稳定不动。
固定被测物体将测微器的测量头放置在被测物体上，轻轻旋转螺旋手柄，使测微器移动到所需的位置，然后读取测量结果。
进行测量将测量结果记录在记录本或电子设备上，以便进行分析和比较。
记录测量结果在旋转螺旋手柄时，避免过度用力，以免损坏测微器的内部结构。
测量注意事项避免过度用力在操作测微器时，应注意手部保护，避免受伤。
注意手部保护定期检查螺旋测微器的精度和可靠性，以确保其准确性和可靠性。
定期检查03螺旋测微器的读数技巧1读数规则23确定固定刻度上的最小分度值，通常为0.01mm。
螺旋测微器的读数方法例题螺旋测微器是一种精密的测量工具，广泛应用于各种测量领域。
它具有结构简单、操作方便、测量精度高等特点。
下面我们将详细介绍螺旋测微器的读数方法及实际应用。
一、螺旋测微器的结构与原理螺旋测微器主要由刻度盘、测微螺杆、固定座和微调旋钮等部分组成。
测微螺杆在固定座内旋转，通过刻度盘上的刻度显示测量值。
螺旋测微器有两种测量模式：外径测量和内径测量。
二、螺旋测微器的读数方法1.观察刻度盘上的主刻度线，找到与测微螺杆紧邻的刻度线，记下该刻度线的数值。
2.观察测微螺杆与刻度盘之间的间隙，根据间隙的大小调整微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取微调旋钮调整后的刻度盘上的数值，即为测量结果。
4.读数时要注意单位，螺旋测微器的刻度单位通常为0.1mm或0.01mm。
三、螺旋测微器读数的实际应用例题解析例题1：用螺旋测微器测量一个零件的外径。
解题步骤：1.将螺旋测微器放置在零件外径上，使其与零件表面紧密接触。
2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的外径。
例题2：用螺旋测微器测量一个零件的内径。
解题步骤：1.将螺旋测微器放置在零件内径上，使其与零件表面紧密接触。
2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的内径。
四、常见问题与解答1.问：螺旋测微器如何校准？答：螺旋测微器可以通过与标准件进行对比校准，或者使用校准仪器进行校准。
2.问：螺旋测微器的精度如何？答：螺旋测微器的精度取决于测微螺杆的精度、刻度盘的精度和微调旋钮的精度。
一般来说，螺旋测微器的精度为0.1mm或0.01mm。
3.问：如何保证螺旋测微器的测量准确性？答：要保证螺旋测微器的测量准确性，需要做到以下几点：（1）在使用前对螺旋测微器进行校准；（2）测量时使测微螺杆与被测物体表面紧密接触；（3）读数时要注意单位，避免误读；（4）定期保养和维护螺旋测微器，保持其良好状态。
高中物理螺旋测微器的读数方法高中物理中，螺旋测微器是一种常见的测量仪器。
它可以用来测量很小的长度，精度高。
那么，螺旋测微器的读数方法是怎样的呢？我们需要了解螺旋测微器的结构。
螺旋测微器由一个U形架和一个旋转的螺旋微调手柄组成。
螺旋微调手柄上有一个螺纹，当手柄旋转时，它会推动螺纹，使测头移动，从而测量物体的长度。
接下来，我们来看看如何读取螺旋测微器的读数。
首先，需要将螺旋测微器的测头靠近被测物体，让它们接触。
然后，可以通过旋转螺旋微调手柄，使螺纹推动测头向被测物体移动，直到测头与被测物体接触。
当测头接触被测物体后，需要读取螺旋测微器的刻度值。
螺旋测微器上有两个刻度环，一个是主刻度，一个是副刻度。
主刻度用于显示整数部分，副刻度用于显示小数部分。
主刻度上每个小刻度代表0.5毫米，每个大刻度代表5毫米。
副刻度上每个小刻度代表0.01毫米，每个大刻度代表0.1毫米。
当螺旋测微器的测头接触被测物体后，需要读取主刻度和副刻度的刻度值。
首先，需要读取主刻度上最靠近测头的整数部分。
如果有一条副刻度线在主刻度线的左边，那么副刻度线的位置代表的数值是0.01毫米。
如果有两条副刻度线在主刻度线的左边，那么副刻度线的位置代表的数值是0.02毫米，以此类推。
最后，将主刻度和副刻度的数值相加，就可以得到螺旋测微器的读数。
需要注意的是，螺旋测微器的读数应该是精确的，因此在读数时需要注意准确度和精度。
此外，在使用螺旋测微器时，需要注意不要过度旋转螺旋微调手柄，以免损坏测头和测量仪器。
螺旋测微器的读数方法是通过读取主刻度和副刻度的刻度值，然后将它们相加得到的。
在使用螺旋测微器时，需要注意准确度和精度，不要过度旋转螺旋微调手柄，以免损坏测头和测量仪器。
中学物理螺旋测微器读数规则及专项练习
一、中学物理螺旋测微器（又称千分尺）的读数规则如下：
1.读固定刻度：
从主尺上读出露出的刻度值，注意主尺上有整毫米和半毫米两行刻线，露出整毫米读整毫米，露出半毫米读半毫米，不要漏读半毫米值。
2.读可动刻度：
读取可动刻度上的读数，看第几条刻度线与主尺线重合（注意估读），乘以0.01mm即为可动读数。
3.计算结果：
将固定与可动读数相加即为测量值。
注意，螺旋测微器读数如以mm为单位，小数点后一定要读够三位数字，如读不够，应以零来补齐。
例题：
如上图，主尺应读6.5mm，动尺读36.0乘以0.01mm等于0.360mm。
所以最终读数为6.5mm+0.360mm=6.860mm。
二、专项练习
1.读数练习：
三、注意事项
1.游标卡尺与螺旋测微器的区别：
螺旋测微器比游标卡尺具有更高的精度，能够精确到0.01mm。
2.读数技巧：
在读取可动刻度时，要注意估读，并尽量使视线与刻度线垂直，以减少误差。
3.保养与维护：
使用后应及时清洁螺旋测微器，并保持其干燥和清洁，避免生锈或损坏。
通过以上规则和练习，学生可以更好地掌握螺旋测微器的使用方法和读数技巧，提高实验测量的准确性和精度。
螺旋测微器读数方法螺旋测微器是一种常用的测量工具，它可以用来测量小孔、凹槽、螺纹等工件的尺寸。
在使用螺旋测微器时，正确的读数方法非常重要，可以确保测量结果的准确性。
下面将介绍螺旋测微器的读数方法，希望能对大家有所帮助。
首先，我们需要了解螺旋测微器的结构。
螺旋测微器由外套筒、测微螺杆、刻度盘和测微表组成。
外套筒上的主刻度盘通常每个刻度代表0.5毫米，而测微螺杆上的刻度盘通常每个刻度代表0.01毫米。
因此，螺旋测微器的读数是由主刻度和测微刻度两部分组成的。
在实际测量中，首先要用外套筒将被测工件夹住，然后旋转测微螺杆，使其与被测工件接触。
接下来，我们需要进行读数操作。
首先读取主刻度盘上最靠近刻度线的数字，这个数字代表了测量结果的整数部分。
然后再看测微刻度盘上指针所指的刻度线，这个数字代表了测量结果的小数部分。
最后将两部分数字相加，就得到了最终的测量结果。
需要注意的是，当读取测微刻度盘上的数字时，要注意指针的位置。
由于测微刻度盘上的刻度非常细小，因此需要仔细观察指针所指的位置，确保读取准确。
另外，在进行测量时，还需要注意外力的影响。
在读数过程中，要保持测微螺杆的平稳，避免外力对测量结果产生影响。
除了上述的基本读数方法外，还有一些特殊情况需要注意。
例如，当测微螺杆的零位不在刻度线上时，需要进行修正。
修正的方法是利用零点差进行校正，确保测量结果的准确性。
此外，在测量凹槽或螺纹时，还需要考虑到测量点的选择和测量技巧，以确保测量结果的可靠性。
总的来说，螺旋测微器的读数方法并不复杂，但需要我们在实际操作中保持细心和耐心。
只有熟练掌握了正确的读数方法，才能保证测量结果的准确性。
希望本文介绍的内容能对大家有所帮助，谢谢阅读！。
