游标卡尺和螺旋测微器的读数

游标卡尺和螺旋测微器的读数

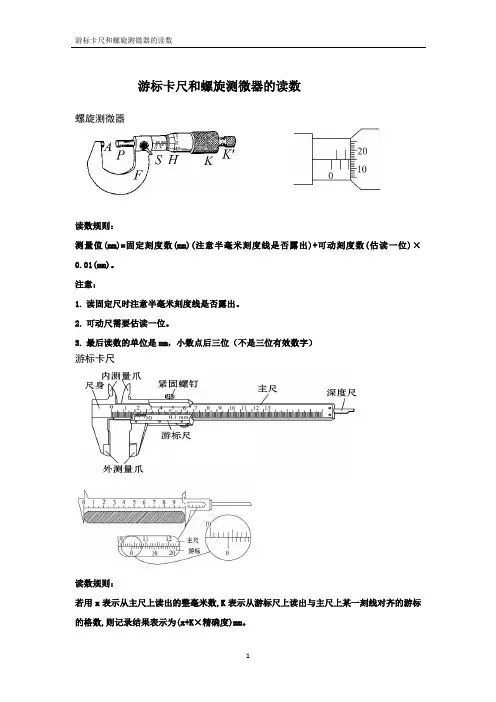

游标卡尺和螺旋测微器的读数螺旋测微器读数规则：测量值(mm)=固定刻度数(mm)(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×0.01(mm)。

注意：1.读固定尺时注意半毫米刻度线是否露出。

2.可动尺需要估读一位。

3.最后读数的单位是mm，小数点后三位（不是三位有效数字）游标卡尺读数规则：若用x表示从主尺上读出的整毫米数,K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表示为(x+K×精确度)mm。

需要注意的是,不管是哪种卡尺,K值均不需要向后估读一位。

注意：1.主尺读数时，看的是游标尺O刻度线左侧的部分。

单位是cm（或mm）2.游标尺读数先得看游标的精确度。

3.游标尺不需要估读。

【典型例题剖析】例1：【2015 海南】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度,测量结果如图甲和乙所示。

该工件的直径为cm,高度为mm。

【解析】游标卡尺读数为：d=12mm+4×0.05mm=12.20mm=1.220cm;螺旋测微器读数为：h=6.5mm+0.360mm=6.860mm。

答案：1.220 6.860【误区警示】游标卡尺的读数一般会错读为1.22cm,错误地认为最后一位是零可以省略。

由于读数的最后一位代表精确度,不能省略。

例2：【2014 海南】现有一合金制成的圆柱体。

为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度。

螺旋测微器和游标卡尺的示数如图甲和图乙所示。

(1)由图读得圆柱体的直径为mm,长度为cm。

(2)若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D 、L表示,则用D 、L 、I 、U 表示的电阻率的关系式为ρ= 。

【解题指南】解答此题应明确以下两点:(1)掌握游标卡尺、螺旋测微器的读数规则,特别是有效数字的位数;(2)理解欧姆定律和电阻定律。

实验：游标卡尺和螺旋测微器的原理及读数（教学案）

实验：游标卡尺和螺旋测微器的原理及读数（教学案）

实验：游标卡尺和螺旋测微器的原理及读数（教学案）自主学习【学法指导】一、螺旋测微器的使用原理及读数方法：1．构造：如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为 .读数时要估读到（即千分位），因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整0.5mm数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数(估读一位)×0.01mm．温馨提示：螺旋测微器需要估读。

最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位．例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，故可得出：读数为： mm＋×0.01 mm＝ mm.二、游标卡尺的使用原理及读数方法：外径测量内径测量深度测量请注意：游标卡尺不需估读，后面不能随意加零。

测量玻璃管内径时，应该用图中游标卡尺的A、B、C三部分的部分来图中所示，玻璃管的内径d＝ mm。

测玻璃管的内径应用内测量爪A；乙图为20分度的游标卡尺，精确度为0.05 mm，读数为d＝5 mm＋0.05 mm×5＝5.25 mm）用50分度的游标卡尺，测定某圆筒的内径时，卡尺上的示数如右图所示。

mm. mmm放大图cm；用游标尺为10分度的游标卡尺测它的长度，示分度的游标卡尺测它的长度，示数为 cm。

改用螺旋测微器测，故读数为1.64cm（其中的“4”是估计值咯）；改用10分度（其中的“4”是精确值）；用50分度的游标卡尺测，精确度0.001mm，故示数1.6381cm（后面的“1”是估计值来的）。

游标卡尺和螺旋测微器的读数方法

游标卡尺和螺旋测微器的读数方法

K K’
T G
F
A、固定小砧 G、固定尺
P、可动小砧 H、可动尺
K、旋钮（又称微分筒）
F 、U型框架 T、固定旋钮 K′微调
பைடு நூலகம்
2、螺旋测微器旳使用措施：
A、使用前应先检验零点，措施是缓缓转动保护旋钮K′，使测 杆（可动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音 为止，此时可动尺（活动套筒）上旳零刻线应该和固定套筒上 旳基准线（长横线）对正，不然有零误差
1、找游标尺上第几条刻度线与主尺上旳刻度线对齐 2、游标对齐刻度线前格数乘以卡尺旳精确度
三、以上两部分相加就是卡尺旳读数。 读数=主尺读数+游标读数·精度
（以毫米为单位读数） 注：游标卡尺不估读
请你读出下列游标卡尺旳读数
5
主尺
6 cm
游标
0
10
L= 52 + 6×0.1 =52.6mm
请你读出下列游标卡尺旳读数：
B、左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测 砧A间距稍不小于被测物，放入被测物，转动保护旋钮K′到夹 住被测物，棘轮发出声音为止
C、拨固定旋钮使测杆固定后读数。
4、螺旋测微器旳读数原理（ 以毫米为单位读数）
半刻度
固定刻度：
每刻度为1 毫米
01 2
可动刻度：50等分主尺 上旳0.5毫米，每等分
三种分度游标卡尺对照表
游标 游标尺等 长度 分刻度数
每小格 与主尺 相差
10分度 9mm
10
0.1mm
精确度
0.1mm
20分度 19mm
20
0.05mm 0.05mm
50分度 49mm
50
0.02mm 0.02mm

游标卡尺和螺旋测微器的读数

游标卡尺和螺旋测微器的读数

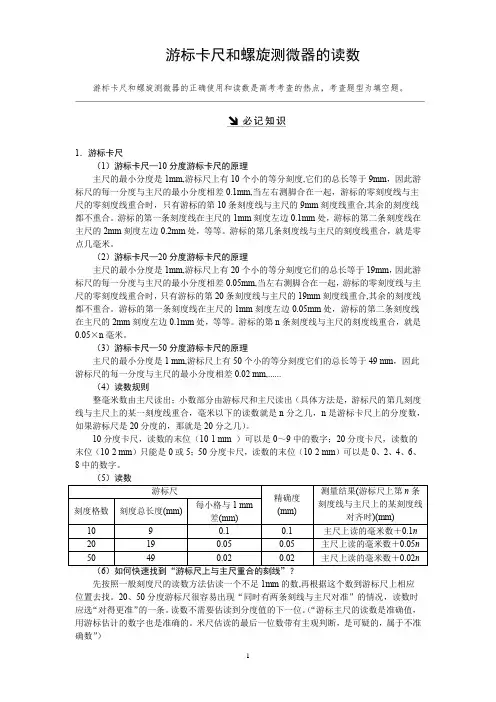

游标卡尺和螺旋测微器的读数游标卡尺和螺旋测微器的正确使用和读数是高考考查的热点，考查题型为填空题。

1．游标卡尺（1）游标卡尺—10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度,它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

（2）游标卡尺—20分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差0.05mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。

游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米。

（3）游标卡尺—50分度游标卡尺的原理主尺的最小分度是1 mm,游标尺上有50个小的等分刻度它们的总长等于49 mm，因此游标尺的每一分度与主尺的最小分度相差0.02 mm,......（4）读数规则整毫米数由主尺读出；小数部分由游标尺和主尺读出（具体方法是，游标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n分之几，n是游标卡尺上的分度数，如果游标尺是20分度的，那就是20分之几）。

10分度卡尺，读数的末位（10-1 mm ）可以是0～9中的数字；20分度卡尺，读数的末位（10-2 mm）只能是0或5；50分度卡尺，读数的末位（10-2 mm）可以是0、2、4、6、8中的数字。

螺旋测微器和游标卡尺的读数方法

螺旋测微器和游标卡尺的读数方法

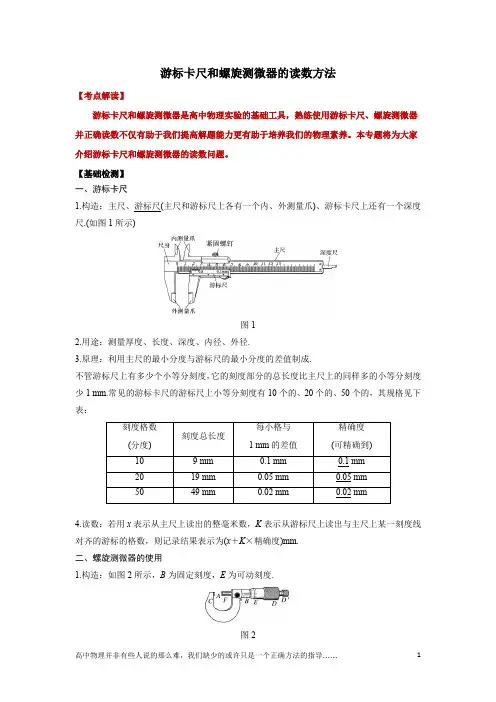

游标卡尺和螺旋测微器的读数方法【考点解读】游标卡尺和螺旋测微器是高中物理实验的基础工具，熟练使用游标卡尺、螺旋测微器并正确读数不仅有助于我们提高解题能力更有助于培养我们的物理素养。

本专题将为大家介绍游标卡尺和螺旋测微器的读数问题。

【基础检测】一、游标卡尺1.构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺.(如图1所示)图12.用途：测量厚度、长度、深度、内径、外径.3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.二、螺旋测微器的使用1.构造：如图2所示，B为固定刻度，E为可动刻度.图22.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺.3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).如图3所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.图3【考点精讲】1.游标卡尺的读数（1）游标卡尺的读数应注意以下几点(1)看清精确度例如(图4)图4易错成11 mm＋4×0.1 mm＝11.40 mm，正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图5)图5易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图6)图6易错成5 mm ＋4×0.05 mm ＝5.20 mm 正确的应为50 mm ＋4×0.05 mm ＝50.20 mm. (3)区分零刻度与标尺最前端 例如(图7)图7易错成13 mm ＋10×0.05 mm ＝13.50 mm 正确读数为14 mm ＋10×0.05 mm ＝14.50 mm. （2）游标卡尺读数之计算法所测物体尺寸应为主尺零刻度与标尺零刻度之间的距离，21x x x -=∆，其中1x 为主尺零刻度到对齐刻度线的距离，2x 为标尺零刻度到标尺上对齐刻度线的距离。

游标卡尺和螺旋测微器的读数

游标卡尺和螺旋测微器的读数
ຫໍສະໝຸດ 游标卡尺和螺旋测微器的读数
读数公式： 读数公式： y=kx+b
说明： 说明： 1、y——测量长度。 、 测量长度。 测量长度 2、k——准确度（①对螺旋测微器：k=0.01 、 准确度（ 对螺旋测微器： 准确度 ②对游标卡尺：k=1/n ，n为可动 对游标卡尺： 为可动 刻度最小格的格数） 刻度最小格的格数） 3、x——可动刻度与主刻度尺对齐的可动刻度最小格 、 可动刻度与主刻度尺对齐的可动刻度最小格 的格数,螺旋测微器必须有一位估读数，游标卡 的格数 螺旋测微器必须有一位估读数， 螺旋测微器必须有一位估读数 尺不能有估读数） 尺不能有估读数） 4、b——主刻度尺的准确读数（不要估读，必须以毫 、 主刻度尺的准确读数（ 主刻度尺的准确读数 不要估读， 为单位） 米mm为单位） 为单位

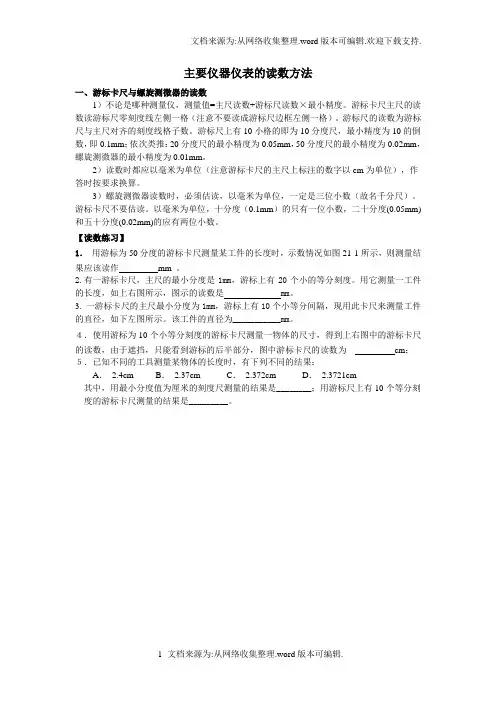

主要仪器仪表的读数方法

主要仪器仪表的读数方法

主要仪器仪表的读数方法一、游标卡尺与螺旋测微器的读数1）不论是哪种测量仪，测量值=主尺读数+游标尺读数×最小精度。

游标卡尺主尺的读数读游标尺零刻度线左侧一格（注意不要读成游标尺边框左侧一格）。

游标尺的读数为游标尺与主尺对齐的刻度线格子数。

游标尺上有10小格的即为10分度尺，最小精度为10的倒数，即0.1mm；依次类推：20分度尺的最小精度为0.05mm，50分度尺的最小精度为0.02mm，螺旋测微器的最小精度为0.01mm。

2）读数时都应以毫米为单位（注意游标卡尺的主尺上标注的数字以cm为单位），作答时按要求换算。

3）螺旋测微器读数时，必须估读，以毫米为单位，一定是三位小数（故名千分尺）。

游标卡尺不要估读。

以毫米为单位，十分度（0.1mm）的只有一位小数，二十分度(0.05mm)和五十分度(0.02mm)的应有两位小数。

【读数练习】1．用游标为50分度的游标卡尺测量某工件的长度时，示数情况如图21-1所示，则测量结果应该读作mm 。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如上右图所示，图示的读数是 mm。

3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如下左图所示。

该工件的直径为___________mm。

４．使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到上右图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；５．已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。

６.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。

高级高中物理仪器读数规则1

高级高中物理仪器读数规则1
图6
6
如图所示安培表指针位置，若用0-3A量程时， 读数为1.60A
7
如图所示伏特表指针位置，若用0-3V量程时， 读数为2.50V
基本仪器的读数
1
2
0
3
V
读数：2.40V
9
1
2
0
3
A
读数：0.70A
10
②最小分度是“2”或“5”的仪器，测量
误差出现在同一位上，同一位分别按二分 之一或五分之一估读．
最小分度是0.02A的电流表（量程为0.6A），读到小 数点后第2位，小数点后两位数字都是有效数字。
最小分度为0.5V的电压表（量程为15V），读到小数 点后第1位，小数点后只有一位数字是有效数字。
基本仪器的读数
0.2
.0 4
0
0.6
A
读数：0.14A
12
基本仪器的读数
0.2
.0 4
0
0.6
A
读数：0.37A
13
基本仪器的读数
5
10
0
15

V
读数：10.5V
14
如图8所示安培表指针位置，若用0-0.6A量程时， 读数为0.32A15
所示伏特表指针位置，若用0-15V量程时，
读数为12.5V。
16
最小分度是0.1厘米的刻度尺（如：三角板），读到小数点后第2位， 小数点后两位数字都是有效数字。 最小分度是0.1A的电流表（量程为3A），读到小数点后第2位，小数 点后两位数字都是有效数字。 最小分度为0.1V的电压表（量程为3V），读到小数点后第2位，小数 点后两位数字都是有效数字。
5
如图1所示螺旋测微器的读数为 8.5mm+10.0×0.01mm=8.600mm。

实验一 用游标卡尺、螺旋测微器、读数显微镜测量长度

实验一 用游标卡尺、螺旋测微器、读数显微镜测量长度

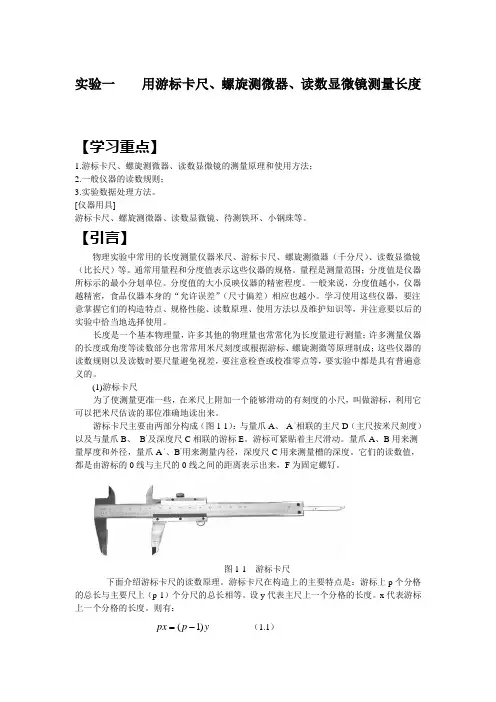

实验一用游标卡尺、螺旋测微器、读数显微镜测量长度【学习重点】1.游标卡尺、螺旋测微器、读数显微镜的测量原理和使用方法；2.一般仪器的读数规则；3.实验数据处理方法。

[仪器用具]游标卡尺、螺旋测微器、读数显微镜、待测铁环、小钢珠等。

【引言】物理实验中常用的长度测量仪器米尺、游标卡尺、螺旋测微器（千分尺）、读数显微镜（比长尺）等。

通常用量程和分度值表示这些仪器的规格。

量程是测量范围；分度值是仪器所标示的最小分划单位。

分度值的大小反映仪器的精密程度。

一般来说，分度值越小，仪器越精密，食品仪器本身的“允许误差”（尺寸偏差）相应也越小。

学习使用这些仪器，要注意掌握它们的构造特点、规格性能、读数原理、使用方法以及维护知识等，并注意要以后的实验中恰当地选择使用。

长度是一个基本物理量，许多其他的物理量也常常化为长度量进行测量；许多测量仪器的长度或角度等读数部分也常常用米尺刻度或根据游标、螺旋测微等原理制成；这些仪器的读数规则以及读数时要尺量避免视差，要注意检查或校准零点等，要实验中都是具有普遍意义的。

(1)游标卡尺为了使测量更准一些，在米尺上附加一个能够滑动的有刻度的小尺，叫做游标，利用它可以把米尺估读的那位准确地读出来。

游标卡尺主要由两部分构成（图1-1）：与量爪A、A‘相联的主尺D（主尺按米尺刻度）以及与量爪B、B’及深度尺C相联的游标E。

游标可紧贴着主尺滑动。

量爪A、B用来测量厚度和外径，量爪A‘、B’用来测量内径，深度尺C用来测量槽的深度。

它们的读数值，都是由游标的0线与主尺的0线之间的距离表示出来，F为固定螺钉。

图1-1 游标卡尺下面介绍游标卡尺的读数原理。

游标卡尺在构造上的主要特点是：游标上p个分格的总长与主要尺上（p-1）个分尺的总长相等。

设y代表主尺上一个分格的长度。

x代表游标上一个分格的长度。

则有：=（1.1）(-yppx)1那么，主尺与游标上每分格的差值是：y px y x 1=-=δ （1.2）以p=10的游标卡尺例，主尺上一分格长是1mm ，那么游标上10分格的总长等于9mm ，这样游标上一个分格的长度是0.9mm ，mm x y x 1.0=-=δ。

游标卡尺和螺旋测微器的读数方法(共25张PPT)

游标卡尺和螺旋测微器的读数方法(共25张PPT)
0 45 40
可动刻度每转1周，可动小砧就沿轴线直进〔或退〕0.5毫米，假 设旋转n个最小分度〔包括估读分度〕，那么进〔退〕0.01n毫米。
测量读数=固定刻度+半刻度+可动刻度〔+估读位〕
是否超过半刻 度？是。
固定刻度： 2
01 2
0
可动刻度：
46.0
45
40
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.5 + 46.0 ×0.01= 2.960 mm
是否超过半刻度？
是。
固定刻度：
1
30
可动刻度：
25.0
25
01 20
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
是否超过半刻度？
否。
固定刻度：
2
01
40
可动刻度：
35
34.4
可动尺〔活动套筒〕上的零刻线应当和固定套筒上的基准线〔长横线〕对正，否那么有零误差
6、螺旋测微器的读数练习：
4、螺旋测微器的调零判断：
请你读出以下游标卡尺的读数
5 0
0
45
没有调零， 读数偏小
5 0
0
45
调零准确
固定刻度：
每刻度为1毫 米
半刻度
01
2
可动刻度：50等分主尺上的 0.5毫米，每等分为0.01毫米

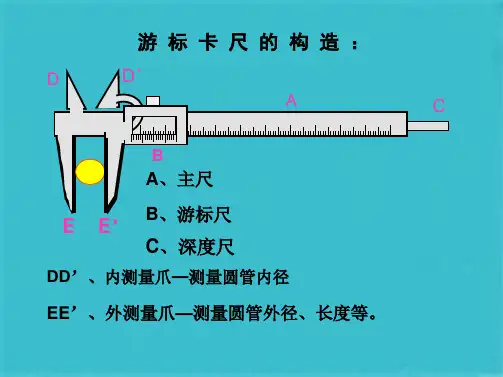

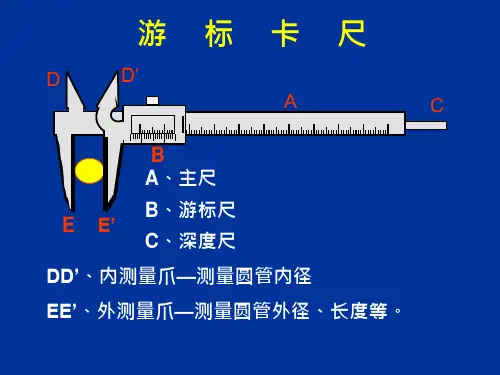

DD’、内测量爪—测量圆管内径
H
A
P
K
K’
T
G
F
A、固定小砧
P、可动小砧

高考物理游标卡尺、螺旋测微器原理及使用读数

高考物理游标卡尺、螺旋测微器原理及使用读数

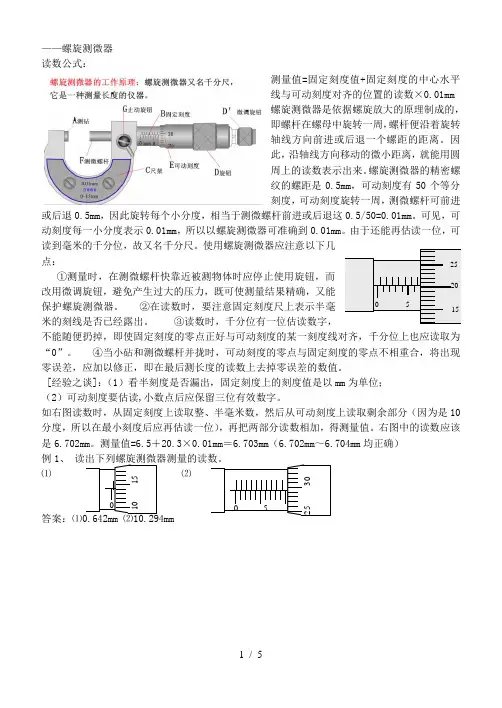

5 0 2025 15——螺旋测微器 读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm 螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0.5mm ，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm ，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm 。

可见，可动刻度每一小分度表示0.01mm ，所以以螺旋测微器可准确到0.01mm 。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

使用螺旋测微器应注意以下几点： ①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

③读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

④当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。

[经验之谈]：（1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm 。

测量值=6.5＋20.3×0.01mm＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。

⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm0 10 150 5 10 25 30读数9.270 读数 5.804 读数7.500二、测量原理某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。

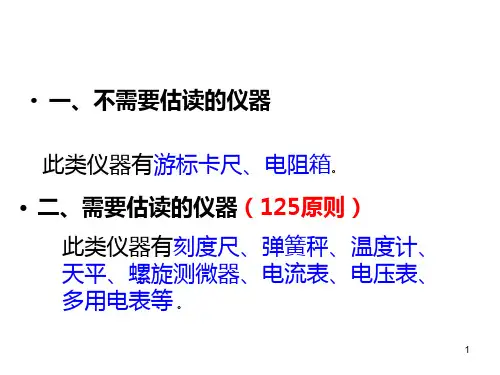

高中物理仪器估读原则

高中物理仪器估读原则

v1.0 可编辑可修改
1
高中物理仪器估读原则
牢记高中力学中使用到的测量仪器的读数规则：高中物理三个不需要估读的
仪器分别是游标卡尺、秒表及电阻箱；而刻度尺、弹簧秤、温度计、天平、螺旋测微器都要估读。

估读的方法：最小分度是“1”的，要估读到最小分度的下一位，按10等分估读；最小分度是“2”的，只能估读到最小分度的同一位，按2等分估读；最小分度是“5”的，只能估读到最小分度的同一位，按5等分估读。

最小分度是2的，（包括、等），采用1/2估读，如安培表0～档（的最小分度为,需估读到即保留到小数点后两位）。

最小分度是5的，（包括、等），采用1/5估读，如电压表0～15V档（15V 量程的最小分度为,需估读到即保留到小数点后一位）。

最小分度是1的，（包括、等），采用1/10估读，如刻度尺、螺旋测微器、安培表0～3A档、电压表0～3V档（3v和3A量程的电表最小分度为，需估读到即保留到小数点后两位）等。

例：从图3可以知道，该弹簧的最小分度是，因此依据上面的读数规则，可以正确读出该弹簧秤的读数为。

游标卡尺、螺旋测微器的读数

游标卡尺、螺旋测微器的读数

读数=主尺整毫米读数(mm)+格数 精确度（mm)
=10mm 12 0.05mm =10mm 0.60mm =10.60mm
螺旋测微器
螺旋测微器读数方法
一看固定刻度的半毫米线，读出固定刻度示数。（注 意上方的半毫米刻度是否露出） 二看可动刻度与基线对其的线，读出可动刻度的格数。 （注意要估读一位）
9mm
10格
9mm 游标尺： = 0.9mm 格 10格
测量长度=主尺整毫米读数(mm)+（主格数1mm—游标格数 0.9mm)
=主尺整毫米读数(mm)+格数 0.1m0.9mm
可精确到：0.1mm
精确度=
1 mm 格数
19mm
20格
19mm 游标尺： = 0.95mm 格 20格
读数=固定刻度示数（mm)+格数(估读一位） 0.01mm
小试牛刀
读数=固定刻度示数（mm)+格数(估读一位） 0.01mm =4.5mm+20.0 0.01mm =4.5mm+0.200mm
=4.700mm
读数=主尺整毫米读数(mm)+格数 精确度（mm)
不估读！
小试牛刀
1 1 精确度= mm= mm=0.1mm 格数 10
读数=主尺整毫米读数(mm)+格数 精确度（mm)
=11mm 4 0.1mm =11mm 0.4mm =11.4mm
小试牛刀
1 1 精确度= mm= mm=0.05mm 格数 20
x1 主格数1mm
x2 游标格数 0.95mm
测量长度=主尺整毫米读数(mm)+（主格数1mm—游标格数 0.95mm)
