螺旋测微器的使用与读数

螺旋测微器（千分尺）的读数00000
一、测量精度：0000
螺旋钮均匀分布有50个格数。

螺旋钮
转动一圈，螺旋钮将向左（或右）移动0.5mm
（一个螺距）。

螺旋钮转动1个小格时，螺
旋钮向左（或右）移动0.01mm。

因此其测
量的精确度为0.01mm。

000000
在仪器无问题的前提下，当测杆和毡
合拢时，表示被测长度为0，此时主尺上的0刻度与螺旋钮的左边缘重合、且螺旋钮的零刻度线与基准线重合。

仪器读数等于主尺上0刻度线到螺旋钮左边缘距离（如右上图所示）000000
二、读数公式：0000
读数=Z+n×0.01mm （0.01mm为精确度）0000
1、Z表示主尺上离螺旋钮左边缘最近的主尺刻度线的对应值（读数时应读出单位）00000
2、n表示螺旋钮上对应的基准线的格数（需要估读，即单个格的下一位）00000
例如，在右上图当中，主尺上离螺旋钮左边缘最近的主尺上的刻度值Z为15.5mm，螺旋钮上对应的基准线的格数n大于26而小于27，大约为n=26.9格（0.9为估读部分）。

根据“读数=Z+n×0.01mm”，可知，最终的读数为17.268mm。

00000
三、例题0000
1、甲图中：Z= mm，n= 格根据“读数=Z+n×0.01mm”，甲图最终读数为mm
0000
2、乙图读数为mm 00000
3、丙图读数为0000
注意：0000
如果以mm为单位，那么读数最终应该为3为小数。

0000
以上三个图中，若以cm为单位，那么读数分别为cm cm c m0 000
四、课后练习0000。

游标卡尺、螺旋测微器、电表的使用一、螺旋测微器的使用1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.三、游标卡尺的读数示例游标卡尺的读数应注意以下几点(1)看清精确度例如(图)易错成11 mm＋4×0.1 mm＝11.40 mm正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图)易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图)易错成5 mm＋4×0.05 mm＝5.20 mm正确的应为50 mm＋4×0.05 mm＝50.20 mm.(3)区分零刻度与标尺最前端例如(图)易错成13 mm＋10×0.05 mm＝13.50 mm正确读数为14 mm＋10×0.05 mm＝14.50 mm.四、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表的读数方法相同，此量程下的精确度分别是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，这时要求“15格估读”，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.题型示例：1、某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.2、小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm.3、图甲中螺旋测微器的读数为________ mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________ Ω; 当使用15 V 量程时，图中表针示数为________ V.4、(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V．若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.5、如图甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测的最大电流是________ A，对应刻度盘上每一小格代表________ A；图中表针示数为________ A；当使用电流表的“＋”和“－3”两个接线柱时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A.图乙为学生实验用的有两个量程的电压表刻度盘．当使用较小量程时，测量电压最大值不得超过________ V，每小格表示________ V，图中指针示数为________ V；若使用的是较大量程，则表盘刻度每小格表示________ V，图中指针示数为________ V.答案：1、60.10 4.202、4.224(4.222～4.226) 2.1853、0.730 84、 (1)0.02 0.44 0.1 2.20 (2)0.1 1.70 0.5 8．55、0.60 0.02 0.34 0.1 1.70 3.00 0.1 2．20 0.5 11.0。

螺旋测微器的刻线原理及读数
1、刻线原理：
测微螺杆右端的螺纹的螺距为0.5mm。

当活动套管转一周时螺杆就移动一个螺距，即为0.5mm。

活动套筒圆锥面上面的刻线将其分为50格，因此将活动套管转动一格测微螺杆就移动0.01mm。

即：0.5mm/50=0.01mm 固定套筒上有两组刻线同一组中两条线之间的距离为1mm ,每两条线之间的距离为0.5mm。

（如下图所示）
2、读数方法：
用螺旋测微器测量工件时，读数分为三个步骤：
（1）、读出活动套管的边缘在固定套管主尺上的毫米数和半毫米数；
（2）、看活动套管上哪一条线与基准线对齐，并读出不足半毫米的数；
（3）、把两个读数加起来为测得的实际尺寸。

例1：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
例2：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
五．螺旋测微器的正确使用和保养
1. 检查零位线是否准确；
2. 测量时需把工件被测量面擦干净；
3. 工件较大时应放在V型铁或平板上测量；
4. 测量前将测量杆和砧座擦干净；
5. 拧活动套筒时需用棘轮装置；
6. 不要拧松后盖，以免造成零位线改变；
7. 不要在固定套筒和活动套筒间加入普通机油；
8. 用后擦净上油，放入专用盒内，置于干燥处。

螺旋测微器(千分卡
)的使用方法
(1) 用途和构造
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm ，测量范围为几个厘米。

螺旋测微器的构造如图所示。

螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起，通过精密螺纹套在固定刻度上。

(2)使用
固定刻度为1.0mm 半刻度为0.5mm
可动刻度每一小分度表示0.01mm ，
需要估读一位，可读到毫米的千分位，故又名千分尺。

1、先读固定刻度中的完整刻度，再读半刻度，若半刻度线已露出，记作 0.5mm 若半刻度线未露出，记作
0.0mm ；
2
、再读可动刻度（注意估读）。

记作 n ×0.01mm ；
3、最终读数结果为固定刻度+半刻度+可动刻度
6.703mm （6.702mm ～6.704mm 均正确）
读数 9.270 mm 读数 5.804 mm 读数 7.500 mm。

螺旋测微器的读数方法例题螺旋测微器是一种精密的测量工具，广泛应用于各种测量领域。

它具有结构简单、操作方便、测量精度高等特点。

下面我们将详细介绍螺旋测微器的读数方法及实际应用。

一、螺旋测微器的结构与原理螺旋测微器主要由刻度盘、测微螺杆、固定座和微调旋钮等部分组成。

测微螺杆在固定座内旋转，通过刻度盘上的刻度显示测量值。

螺旋测微器有两种测量模式：外径测量和内径测量。

二、螺旋测微器的读数方法1.观察刻度盘上的主刻度线，找到与测微螺杆紧邻的刻度线，记下该刻度线的数值。

2.观察测微螺杆与刻度盘之间的间隙，根据间隙的大小调整微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取微调旋钮调整后的刻度盘上的数值，即为测量结果。

4.读数时要注意单位，螺旋测微器的刻度单位通常为0.1mm或0.01mm。

三、螺旋测微器读数的实际应用例题解析例题1：用螺旋测微器测量一个零件的外径。

解题步骤：1.将螺旋测微器放置在零件外径上，使其与零件表面紧密接触。

2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的外径。

例题2：用螺旋测微器测量一个零件的内径。

解题步骤：1.将螺旋测微器放置在零件内径上，使其与零件表面紧密接触。

2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的内径。

四、常见问题与解答1.问：螺旋测微器如何校准？答：螺旋测微器可以通过与标准件进行对比校准，或者使用校准仪器进行校准。

2.问：螺旋测微器的精度如何？答：螺旋测微器的精度取决于测微螺杆的精度、刻度盘的精度和微调旋钮的精度。

一般来说，螺旋测微器的精度为0.1mm或0.01mm。

3.问：如何保证螺旋测微器的测量准确性？答：要保证螺旋测微器的测量准确性，需要做到以下几点：（1）在使用前对螺旋测微器进行校准；（2）测量时使测微螺杆与被测物体表面紧密接触；（3）读数时要注意单位，避免误读；（4）定期保养和维护螺旋测微器，保持其良好状态。

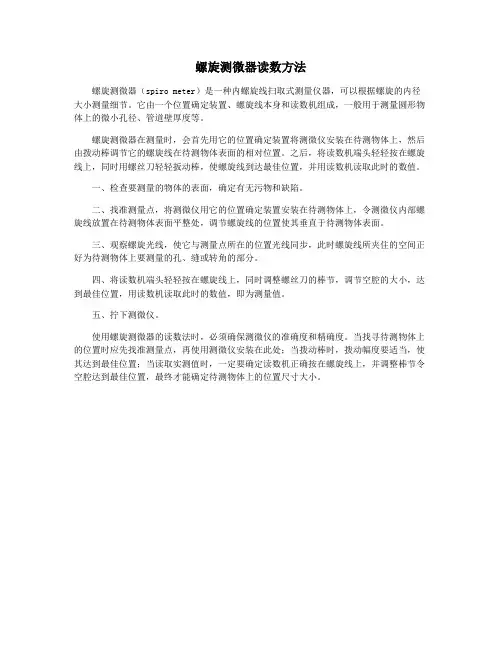

螺旋测微器读数方法
螺旋测微器（spiro meter）是一种内螺旋线扫取式测量仪器，可以根据螺旋的内径大小测量细节。

它由一个位置确定装置、螺旋线本身和读数机组成，一般用于测量圆形物体上的微小孔径、管道壁厚度等。

螺旋测微器在测量时，会首先用它的位置确定装置将测微仪安装在待测物体上，然后由拨动棒调节它的螺旋线在待测物体表面的相对位置。

之后，将读数机端头轻轻按在螺旋线上，同时用螺丝刀轻轻扳动棒，使螺旋线到达最佳位置，并用读数机读取此时的数值。

一、检查要测量的物体的表面，确定有无污物和缺陷。

二、找准测量点，将测微仪用它的位置确定装置安装在待测物体上，令测微仪内部螺旋线放置在待测物体表面平整处，调节螺旋线的位置使其垂直于待测物体表面。

三、观察螺旋光线，使它与测量点所在的位置光线同步，此时螺旋线所夹住的空间正好为待测物体上要测量的孔、缝或转角的部分。

四、将读数机端头轻轻按在螺旋线上，同时调整螺丝刀的棒节，调节空腔的大小，达到最佳位置，用读数机读取此时的数值，即为测量值。

五、拧下测微仪。

使用螺旋测微器的读数法时，必须确保测微仪的准确度和精确度。

当找寻待测物体上的位置时应先找准测量点，再使用测微仪安装在此处；当拨动棒时，拨动幅度要适当，使其达到最佳位置；当读取实测值时，一定要确定读数机正确按在螺旋线上，并调整棒节令空腔达到最佳位置，最终才能确定待测物体上的位置尺寸大小。
