螺纹的种类和标注及几种管螺纹的区别

螺纹的种类和标注及几种管螺纹的区别

螺纹的种类和标注

1 螺纹的种类

2 螺纹联接的画法

如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分

别对齐。

3 螺纹的代号标注

在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：

特征代号公称直径×

螺距(单线时)

旋向导程(P螺距)(多线时)

管螺纹的标注格式为：特征代号；；尺寸代号；旋向

其中，右旋螺纹省略不注，左旋用“ LH”表示。

4 螺纹标记的标注

当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。

螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度

有关标注内容的说明：

1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺

纹公差，而H7，g6代表圆柱体公差代号。

2. 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按

中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数

值，如“M20-5g6g－30”。

5 螺纹标记在视图上的标注方法

如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大

径上引出，并且不应与剖面线平行。

表1中标注的说明：

1. M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。

2. M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长

度考虑。

3. G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。

4. Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。

5. Tr20×8(P4)表示梯形螺纹，公称直径20，双线，导程8，螺距4，右旋。

6. B20×2LH表示锯齿形螺纹，公称直径20，单线，螺距2，左旋。

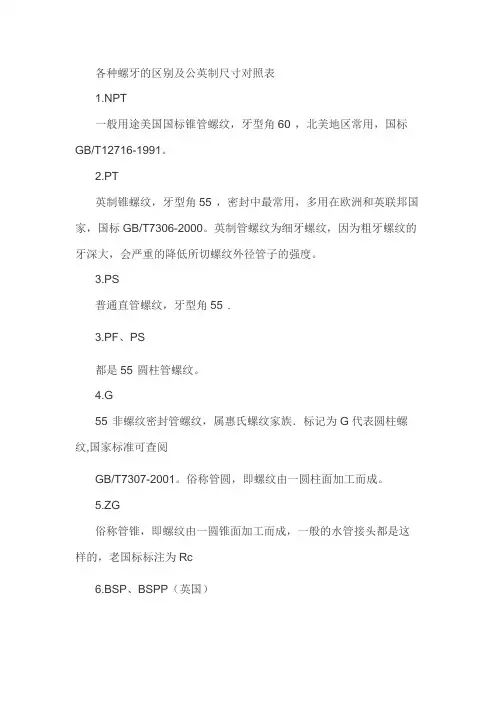

几种管螺纹的区别

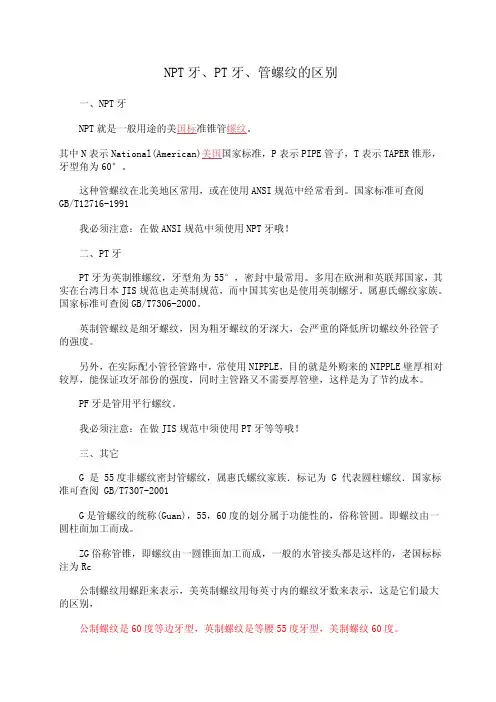

NPT BSP螺纹技术---- NPT，PT，G螺纹的区别

NPT，PT，G各种螺纹的区别

NPT，PT，G都是管螺纹．

NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅

GB/T12716-1991 c;F&R-W

_:W

PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000，等效于RC

阀|控制阀|阀门网|技术资料6w

g N E![)` ^ X

G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001I)u"{ D `

u ?9t g

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工

而成。

9|*V {4V T:d c4} z9A l调节阀|控制阀|阀门网|技术资料5u#X n

D H6N

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺

纹60度。调节阀|控制阀|阀门网|技术资料4K%X h x.l g e

A(@6Q'n V8Z8D6m p

公制螺纹用公制单位，美英制螺纹用英制单位。调节阀|控制阀|阀门|网站|control valve W k)x%i y ^ a w5b

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然

螺纹直径比公称直径大。control|控

|控制阀|调节阀|自力式0b"| ^#h | z

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
