机械设计基础第一章 1-3速度瞬心

Ｂ.按两构件的接触情况分类：
两构件组成的运动副，不外乎通过点、线或面 的接触来实现。按照接触特性，通常把运动副分为 高副和低副。
1.低副：凡两构件以面接触构成的运动副称为低副， 平面机构中的低副有转动副和移动副两种。 （1）转动副：组成运动副的两构件只能在一个平面 内相对转动，这种运动副称为转动副，或称铰链。
讲授方法：
多媒体课件。
§1-1 运动副及其分类
1.1 自由度
y
O
x
如图，处于xoy坐标系中的一个作平面运动的自由 自由构件S具有三个独立的运动，即沿x轴、y轴方向的 移动和绕A点的转动。这种相对于参考系构件所具有的 独立运动称为构件的自由度。
一个作平面运动的自由构件有三个自由度。
1.2 运动副及其分类
下面通过具体的例子说明机构运动简图的绘 制方法。
四、绘制机构运动简图的步骤
机构运动简图必须与原机构具有完全相同的运 动特性，忽略对运动没有影响的构件的外形和运动 副具体构造。只有这样我们才可以根据运动简图对 机构进行运动分析和受力分析。为了达到这一要求， 绘制运动简图要遵循以下步骤：
⑴．根据机构的实际结构和运动情况，找出机构的原动件（即作独立运 动的构件）及工作执行构件（即输出运动的构件）； ⑵．确定机构的传动部分，即确定构件数、运动副、类型和位置； ⑶．确定机架，并选定多数机构的运动平面作为绘制简图的投影面； ⑷．选择合适的比例尺，用构件和运动副的符号正确绘制出运动简图。
教学目标：
1．了解机构的组成，搞清运动副、运动链、约束和 自由度、速度瞬心的概念； 2．能绘制常用平面机构的运动简图； 3．能计算平面机构的自由度； 4．平面机构具有确定运动的条件； 5. 应用瞬心法进行机构的速度分析。
教学重点和难点 ：

两个以上的构件同时在一处用 回转副相连就构成复合铰链。
K个构件具有K-1个转动副.
• 2.局部自由度
与输出构件运动无关的自由度称 为局部自由度。
• 3.虚约束
• 对机构运动不起限制作用的重复约 束称为虚约束。
•
虚约束虽然对运动不起作用，
但有增加构件刚性、使构件受力均
衡等作用。
•
例题４ 例题５
局部自由度
2
2
2
2
1
1 1

Hale Waihona Puke 11(a) 1
2
2
1
2
2
运动副表示
2
1 (b) 1
2 1
2
a)
b) 构件表示
c)
2 构件分类: 1） 固定构件（机架）：用来支承运动构件的构件。 相对地面不动。 2）原动件（主动件）：运动规律已知的活动构件。如： 原动机，又称输入构件。 3）从动件：机构中随着原动件的运动而运动的其余活 动构件。其中输出预期运动规律的从动件称输出构件。
第1章 平面机构的自由度和速度分析
本章要解决问题 构件组合具有确定相对运动的条件是什么？ 怎样绘制机构运动简图。 何谓速度瞬心？速度瞬心有哪些用途？
基本要求 自由度、运动副、瞬心、复铰、局部自由度、虚约束； 能正确计算平面机构的自由度； 能绘制简单机械的机构运动简图；能正确判定瞬心。
重点 机构自由度的计算，机构运动简图绘制。 所有构件都在相互平行的平面内运动的机构称为平面机
• 瞬心数目 一个机构若有Ｎ个构件，则瞬心总数为
•
k=Ｎ(Ｎ-１)/２
瞬心位置 两构件相互接触 分为４种情况
• 三心定理 作平面运动的三构件的三瞬心必位于同一

机构中构件的分类：
固定件（机架）：用来支承活动构件的构件 原动件（输入构件）：运动规律已知的活动构件 从动件（输出构件）：随原动件运动而运动的其余活动构件
举例：绘制破碎机的机构运动简图。
例1-1：绘制鄂式破碎机的机构运动简图。 分析：该机构有6个构件和7个转动副。
例1-2：绘制活塞泵的机构运动简图
• 图1-11所示为原动件大于机构自由度的例子。原动件 =2，F=1。
• 图1-12所示为机构自由度等于零的构件组合F=3*42*6=0,它是一个桁架。它的各构件之间不可能产生相 对运动。
• 综上所述可知，机构具有确定运动的条件是：机构自 由度F>0,且F等于原动件。
计算机构自由度应注意的事项
例1：计算图示圆盘锯主体机构的自由度
●不计引起虚约束的附加构件和运动副数。
F=3n-2 pl – ph
虚约束常出现的情况： 1. 机构中两构件未联接前的联接点轨迹重合, 则该联
接引入1个虚约束;
正确计算： ●将因虚约束而减少的自由度
再加上。
F=3n-2 pl – ph + P′ =3×4 - 2×6-0+1=1
●不计引起虚约束的附加构件 和运动副数。
◆局部自由度
常发生在为减小高副磨损而将滑 动摩擦变成滚动摩擦所增加的滚 子处。
正确处理方法：计算自由度时将 局部自由度减去。
◆ 虚约束
存在于特定的几何条件或结构条 件下。
正确处理方法：将引起虚约束的 构件和运动副除去不计。
计算机构自由度典型例题分析
例题二：计算图示机构的自由度，如有复合铰链、局部 自由度和虚约束，需明确指出。画箭头的构件为原动件。
2.求角速度
铰链机构已知构件2的转速ω2， 求构件4的角速度ω4 。 解：直接观察能求出4个余下

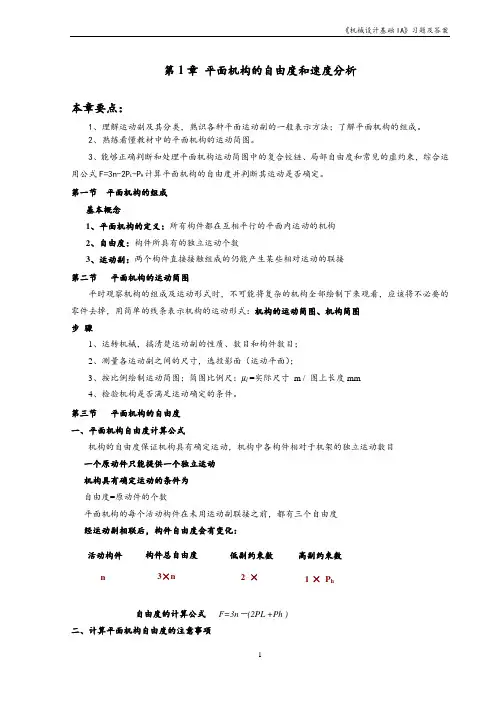

第1章 平面机构的自由度和速度分析本章要点：1、理解运动副及其分类，熟识各种平面运动副的一般表示方法；了解平面机构的组成。

2、熟练看懂教材中的平面机构的运动简图。

3、能够正确判断和处理平面机构运动简图中的复合铰链、局部自由度和常见的虚约束，综合运用公式F=3n-2P L -P H 计算平面机构的自由度并判断其运动是否确定。

第一节 平面机构的组成基本概念1、平面机构的定义：所有构件都在互相平行的平面内运动的机构2、自由度：构件所具有的独立运动个数3、运动副：两个构件直接接触组成的仍能产生某些相对运动的联接 第二节 平面机构的运动简图平时观察机构的组成及运动形式时，不可能将复杂的机构全部绘制下来观看，应该将不必要的零件去掉，用简单的线条表示机构的运动形式：机构的运动简图、机构简图 步 骤1、运转机械，搞清楚运动副的性质、数目和构件数目；2、测量各运动副之间的尺寸，选投影面（运动平面）；3、按比例绘制运动简图；简图比例尺：μl =实际尺寸 m / 图上长度mm4、检验机构是否满足运动确定的条件。

第三节 平面机构的自由度 一、平面机构自由度计算公式机构的自由度保证机构具有确定运动，机构中各构件相对于机架的独立运动数目 一个原动件只能提供一个独立运动 机构具有确定运动的条件为 自由度=原动件的个数平面机构的每个活动构件在未用运动副联接之前，都有三个自由度 经运动副相联后，构件自由度会有变化：自由度的计算公式 F=3n －(2PL +Ph )二、计算平面机构自由度的注意事项活动构件 构件总自由度 3×n 低副约束数 2 × P高副约束数1 × P h n1、复合铰链：两个以上的构件在同一处以转动副相联2、局部自由度：与输出件运动无关的自由度出现在加装滚子的场合，计算时应去掉Fp3、虚约束：对机构的运动实际不起作用的约束计算自由度时应去掉虚约束第四节速度瞬心及在机构速度分析上的应用机构运动分析的任务、目的和方法（1）任务：在已知机构尺寸及原动件运动规律的情况下，确定机构中其他构件上某些点的轨迹、位移、速度及加速度和构件的角位移、角速度及角加速度。
