隧道仰拱及仰拱填充技术交底(修改)

施工技术交底书编制单位 / 部门：工程名称XX隧道分项工程名称仰拱、仰拱填充内容：仰拱、仰拱填充技术交底一、仰拱施工工艺流程图隧底开挖及清理栈桥架设钢架制作不合格架立钢架合格仰拱喷射砼制作试验块砼养护绑扎衬砌钢筋不合立模格合格浇筑仰拱砼制作试验块安设预埋管仰拱填充砼制作试验块二、施工步骤及方法1、仰拱开挖⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。

⑵ 为防止开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

⑶ 尽量采用光爆技术开挖，使仰拱根本到达一次成型，防止对局部进行再次开挖。

2、初支仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。

⑵ 在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须去除干净。

⑶对超挖过大的坑穴，用 C25砼回填密实。

⑷ 在仰拱的初支中设有钢拱架时：① 钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。

② 仰拱钢架与边墙钢架的连接符合设计要求。

③ 仰拱钢架用冷弯机弯制成符合弧度要求的形状。

严禁将整榀钢架做成折线形的钢架。

④ 当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。

在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。

⑤ 用砼掩埋钢架前必须去除所有钢架外表的油圬、泥土、锈迹。

⑥ 严禁用废旧钢材制作钢架。

⑸ 仰拱初支砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。

② 喷砼的厚度满足钢件保护层的要求。

3、二衬仰拱施工⑴ 仰拱初衬完成后，及时施作仰拱结构。

⑵ 仰拱的厚度、结构、几何尺寸必须符合设计要求。

⑶ 仰拱中钢筋实施：① 仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合标准和设计要求。

② 仰拱钢筋伸入边墙部位的长度符合标准要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。

③ 仰拱砼浇注前去除各钢筋外表的油圬、泥土、锈迹。

x项目名称x
仰拱及仰拱填充技术交底
x公司图标x
编制:
复核:
审核:
xxxx项目部名称xxxx
二○一七年四月
施工技术交底书
工程名称：xxxxxxxxxxxx
施工单位xxxxxxx交底项目仰拱及仰拱填充交底人接收交底人交底时间
交底内容:
仰拱及仰拱填充技术交底
一、适用范围：
本交底适用于xx隧道名称xx隧道正线仰拱及仰拱填充施工。

二、施工准备及施工参数：
1、施工准备
要求现场技术人员提前详细查阅相关洞口设计图纸，并将图纸设计与现场实际进行认真比对，如现场出现与图纸设计不符或特殊情况，应及时向项目工程管理部汇报，由工程管理部与设计单位进行对接确认方可施工。

2、施工参数
三、施工要求及注意事项：
1、隧道仰拱基底开挖应圆顺、平整，不得欠挖，开挖前必须完成钢架锁脚锚管，每循环开挖进尺不得大于3m，仰拱墙角、拱脚等隅角处预留30cm人工开挖，严禁超挖，超挖部分应用同等级混凝土回填。

2、仰拱、底板混凝土浇筑前应将基底虚碴、杂物、积水等清除干净
3、仰拱宜超前模筑衬砌，其超前距离宜保持3倍以上衬砌循环作业长度。

4、施工前必须清除隧底虚碴、淤泥和杂物，局部超挖部分采用同级混凝土回填。

5、仰拱衬砌及仰拱填充采用液压自行式移动栈桥进行全幅一次性施工
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
共 6 页。

隧道仰拱及填充技术交底一.工程概况玉蒙铁路第一合同段云铁项目承接施工的小兴寨隧道，设计中心里程DK7+465，全长370米（DK7+280～ＤK+650），为新建单线隧道，线路平面由78.68米曲线和 291.32米直线组成，曲线为右转，半径2000米，缓和曲线长度90米，隧道曲线部分位于第二段缓和曲线上，线路坡度21.4 ‰上坡，DK7+280～ＤＫ7+327为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移8㎝，加宽值30㎝；DK7+327～ＤＫ7+381为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移4㎝，加宽值20㎝，DK7+381～ＤＫ7+390为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移为0，加宽值10㎝；DK7+390～ＤＫ7+600为Ⅴ级复合式衬砌，隧道中线与线路中线偏移为0，加宽值10㎝；DK7+600～ＤＫ7+650为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移为0，加宽值10㎝；该隧道Ⅴ级浅埋地震设防里程段，参照玉蒙隧参（05）01-3、4参考图施工；Ⅴ级复合式衬砌里程段，参照贰隧参05DDFP140-12参考图施工；二.仰拱墙施作：仰拱施作前，应先进行测量放样，根据设计图纸及参考图，测量出仰拱填充混凝土顶面高程，或内轨顶设计高度位置，在初支边墙两侧弹出仰拱填充顶面高度线，控制开挖深度和混凝土浇筑顶面高度。

仰拱施工采用挖掘机开挖，装渣，人工配合底部修整，清除底部虚渣及排除积水。

该隧道设计在DK7+280～DK7+390及DK7+600～DK7+650段为Ⅴ级浅埋地震设防，仰拱为C30钢筋混凝土，仰拱填充为C20混凝土，DK7+390～DK7+600段为Ⅴ级复合式衬砌，仰拱为C25混凝土，仰拱填充为C20混凝土；在仰拱及仰拱填充施工中，要充分考虑施工缝及变形缝合理设置，该隧道设计上说明：在DK7+280～DK7+390，DK7+600～DK7+650浅埋地震设防衬砌段，每隔20米左右设变形缝一道，全隧环向施工缝按间距10米一道设置，纵向施工缝按全隧拉通2道设置；注意：隧道施工缝、变形缝不应随意留置，其位置应事先在施工技术方案中确定；一般情况下，顺隧道方向以衬砌台车或衬砌移动台架的长度并适当考虑衬砌台车与混凝土搭接长度为一个浇筑段留置施工缝；另外考虑避车洞位置与施工缝进行错开；这样可保证变形缝、施工缝环向贯通。

技术交底书技术交底书表格编号1311项目名称中铁隧道集团杭绍台高速公路HST-TJ08标段第页共页交底编号YD-SA4-51工程名称陈家山隧道设计文件图号两阶段施工图设计第四册S5-T-4-4施工部位仰拱及填充交底日期技术交底内容：1、技术交底范围：交底适用于杭绍台高速公路工程绍兴金华段第HST-TJ08标段陈家山隧道IV级围岩衬砌（SA4-JQ）结构，里程范围ZK94+795-ZK94+481、YK94+795-YK94+479。

2、设计参数；(1)仰拱采用C30混凝土、厚40cm。

（2）仰拱填充：采用C15片石混凝土。

（3）中心排水水沟：沟身处于填充混凝土中，沟底宽为60厘米（净宽），沟深90㎝，沟顶宽90㎝。

3、施工准备工作：（1）在施工前组织施工人员认真学习实施性施工组织设计及施工方案，阅读施工图纸，熟悉规范和技术标准。

制定施工安全保证措施及出应急预案。

对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。

（2）风水电的准备工作：开挖前做好施工用水、用风、用电的准备，确保开挖顺利进行。

（3）材料及机具的准备：作好施工用材料的准备，确保作业工具的正常的使用。

（4）施工前测量放样工作完成。

4、施工进度指标仰拱开挖每次循环开挖长度不得大于3m，仰拱不得分幅施作。

仰拱每幅施工长度为11.9m。

5、施工工艺：（1）仰拱基底清理仰拱采用人工将基底清理干净。

（2）栈桥仰拱分段施工每段长11.9m，浇筑采用仰拱大模板由中心向两侧对称施工，一次完成，采用插入式振捣器，加强振捣，保证混凝土施工质量。

仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，自制仰拱栈桥，形成立体交叉平行作业体系，减少施工干扰，栈桥长15m，跨度12m，引桥长2m，总长17m。

为保证施工进度，每施工区域配置两座栈桥。

仰拱栈桥见下图。

仰拱栈桥示意图（3）仰拱混凝土施工隧道仰拱混凝土采用防水混凝土，仰拱及填充施工在隧道底部开挖支护完成后，及时全幅分段施工，为确保洞内交通不中断，采用仰拱栈桥方式。

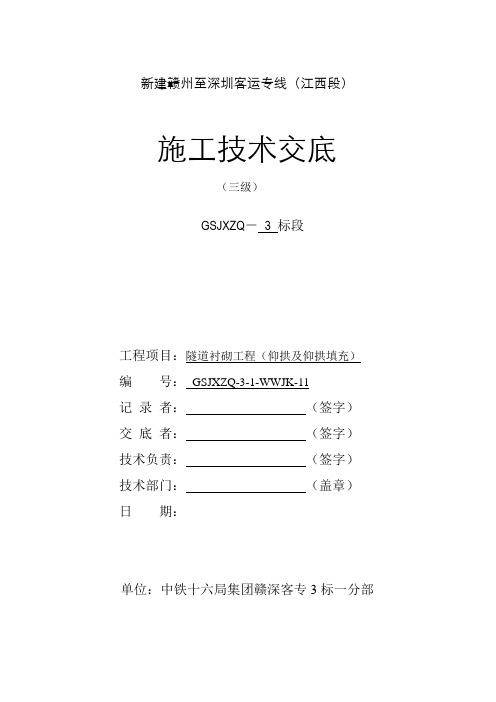

新建赣州至深圳客运专线（江西段）施工技术交底（三级）GSJXZQ－3 标段工程项目：隧道衬砌工程（仰拱及仰拱填充）编号：GSJXZQ-3-1-WWJK-11记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：单位：中铁十六局集团赣深客专3标一分部新建赣深铁路客运专线技术交底（2）钢筋工程①仰拱钢筋预弯在钢筋加工厂进行预弯，保证成型质量。

两侧小边墙处预留的二村钢筋接头在钢筋连接前必须采用塑料钢筋帽套上，防止损坏防水板。

②仰拱钢筋必须使用钢筋卡具，使钢筋间距均匀。

钢筋卡距用角钢刻槽，槽中心间距为设计钢筋间距，两根角钢间距为设计钢筋排距，角钢间距焊接固定。

二衬钢筋间距、排距固定好后，先点焊固定钢筋，仰拱浇筑施工完毕后取出钢筋卡具。

③仰拱钢筋安装前，在仰拱初支断面上依据测量数据3米一环向断面标示保护层厚度，根据断面量测数据调整外层钢筋长度。

绑扎顺序如下：画外层钢筋间距并安放外层定位筋→摆放外层钢筋→绑扎外层钢筋→安放垫块→绑扎内层纵横两方向定位钢筋→画内层钢筋间距→绑扎内层钢筋→绑扎箍筋。

（1）④钢筋接头严禁焊接且应设置在承受应力较小处，并分散布置。

同一区段内钢筋接头面积不大于全部钢筋面积的50%，且连接位置不得位于拱顶。

本隧道衬砌混凝土强度为C35，故绑扎搭接接头的最小搭接长度为56d。

绑扎接头为1.3倍搭接长度且不小于50cm。

机械连接接头为35d且不得小于50cm。

因此仰拱矮边墙机械连接钢筋预留长度为内轨顶面标高+50cm，绑扎连接为内轨顶面标高+210cm。

（3）模板工程①仰拱端模的结构尺寸采用设计图纸中仰拱的结构尺寸由厂家定制。

仰拱端模采用钢模，面板为5mm厚钢板，加劲肋板为8mm厚钢板。

仰拱端模在中埋式橡胶止水处设置一2cm高，15cm宽的凸槽，仰拱模板分块组装，各单元、各层之间采用螺栓连接。

②仰拱弧形模板采用定型钢模拼装成整体模板，模板由矮边墙弧形段和仰拱直形段组成，铰接连接，仰拱直形段液压翻转。

隧道出口仰拱及填充施工三级技术交底前言本文将对隧道出口仰拱及填充施工三级技术进行交底，包括工程背景、施工步骤、注意事项等方面，旨在保障施工质量，确保工程安全。

工程背景隧道出口是隧道与外界相接的部分，需要仰拱来承载地表荷载，并填充合适的材料来保护隧道出口的稳定性和耐久性。

出口仰拱及填充的质量直接关系到隧道安全和使用寿命，因此该工程的施工至关重要。

施工步骤准备工作在进行隧道出口仰拱及填充施工前，必须做好准备工作。

首先要制定详细的施工方案，明确工期和各项施工任务；其次要做好施工现场的环境保护工作，采取措施减少噪音、振动和粉尘对周边环境的影响；最后要对施工人员进行安全培训和技术交底，确保施工作业有序进行。

仰拱施工隧道出口仰拱施工是铺装钢筋和混凝土，通过施工操作来形成承载隧道出口荷载的拱形结构。

具体步骤如下：1.喷淋防粘剂：施工前应先喷淋防粘剂，防止混凝土与模板粘连。

2.搭设模板：根据仰拱设计图纸，搭设好不同部位的木模板，要求模板必须牢固可靠、平整度高、符合设计要求。

3.布设钢筋：按设计要求布设钢筋，注意钢筋位置的精确度。

4.浇注混凝土：在搭设好的模板内浇注混凝土，通过振捣和震动器等工具，使混凝土的密实度和均匀性达到要求。

5.拆模清理：待混凝土硬化后，拆除模板并清理模板和现场。

填充施工隧道出口填充施工是利用填充材料对隧道出口进行填充加固，起到保护隧道出口稳定性和延长生命周期的作用。

具体步骤如下：1.清理出口：先对隧道出口进行清理，去掉表面积泄现象。

2.布设隔离层：在隧道出口上布设隔离层，防止填充材料对现有隧道结构的影响。

3.选择填充材料：根据设计要求和现场实际情况，选择合适的填充材料进行填充。

4.填充加固：对隧道出口进行填充，并采用振动器进行加固。

5.整理修缮：在填充完成后，对现场进行整理修缮，确保现场干净、整洁、无杂物。

注意事项在进行隧道出口仰拱及填充施工时，应注意以下事项：1.施工期间要做好安全工作，加强现场管理，保证施工人员和现场设备的安全。

隧道仰拱及填充施工技术交底书[仰拱技术交底]技术交底记录合同号起止桩号合同名称本次技术交底日期地点所属单位工程隧道工程交底内容:1.仰拱开挖及初期支护仰拱施工前根据设计支护类型、断面尺寸进行开挖，仰拱开挖断面必须满足设计尺寸。

开挖前测量放线，在隧道两侧边墙每隔3m施放测量控制点，作为仰拱开挖及混凝土施工控制点，开挖方式采用钻爆法开挖，人工风镐配合，挖掘机、自卸汽车等进行出碴，初支施作混凝土前必须将隧底清除干净，不能存在虚碴、淤泥、积水或杂物，采用高压风吹干净。

仰拱开挖后及时支护并尽早与拱墙初期支护系统封闭成环，Ⅳ、Ⅴ级围岩每次开挖不得大于3m，每12m中部预留接地钢筋，具体技术要求按照接口施工技术交底执行。

2.仰拱衬砌施工（1）初期支护断面检查初期支护完成后仰拱衬砌施工前，要对仰拱断面进行检查，并对预浇筑段仰拱的里程、内轨面高程、矮边墙高程及厚度尺寸实地进行标注。

使用拉线、吊锤及水平尺根据现场的具体情况、围岩等级、支护类型来检查仰拱初支断面，以免侵限，并根据测量放样的点确定衬砌底部及矮边墙钢筋空间架立位置，焊接架立筋做好标示。

（2）钢筋制作安装按照设计支护类型确定仰拱段衬砌半径、衬砌段分段厚度、保护层厚度、钢筋层间距计算钢筋的半径、小边墙预留接头长度等，保证接头筋错开35d的要求。

钢筋安装时先在初支面凿出的钢架上焊接架立筋，长度为两层的钢筋的长度，边墙部位焊接水平向的架立筋，并用喷漆在每个架立筋上标定好主筋焊接位置，先绑扎外层钢筋，在绑扎内层，最后按设计要求绑扎腹筋。

同一截面钢筋接头不大于50%。

（3）施工缝止水带施工纵向施工中埋式钢边橡胶止水带和仰拱环向施工缝的中埋式橡胶止水带、外贴式橡胶止水带与钢筋绑扎同步进行。

止水带在安装模板之前要放入两层钢筋之间，安装模板后在用钢筋夹固，纵向止水条可以在矮边墙混凝到设计标高再进行埋设。

止水带埋设位置应准确，其中间空心圆环应与变形缝重合。

止水带应固定在挡头模板上，先安装一端，浇筑混凝土时另一端注意保护，固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。

技术交底记录年月日交底详细内容及附图1、仰拱、仰拱填充领先施工。

仰拱施工前先施工中心深埋水管和横向导水管。

为确保隧道结构的稳定和安全，仰拱施工时浇筑部分边墙，以利墙拱衬砌台车进行施工。

由于出渣运输与仰拱施工存在干扰，无法正常作业。

为此采取防干扰仰拱栈桥做为过渡通道，以保证掌子面正常施工。

仰拱混凝土整体浇筑，一次成形，填充混凝土在仰拱混凝土终凝后进行。

2、隧道仰拱钢筋参数如下：Ⅴ级加强采用双排钢筋主筋为Φ２５环向布置，纵向间距１５cm；纵向钢筋采用φ1６，间距25cm，设置与主筋内侧；φ8拉筋间距环向25cm、纵向１５cm布置，φ６电缆槽墙角构造筋纵向１５ｃｍ布置。

钢筋布置图详见（Ⅴ级围岩路堑式明洞钢筋布置图（一））3、仰拱混凝土采用C35,P10防水钢筋混凝土，填充为C20砼。

仰拱开挖至设计标高后由测量班进行测量放样，设中心桩及边桩，及仰拱底部标高。

4、钢筋加工：⑴钢筋进场时应对其规格、型号、数量进行核对，并进行试验，试验合格方可使用；进场钢筋必须进行妥善保管，防止油污、锈蚀、损伤等，并按规格分别堆放，堆放时应避免锈蚀和污染。

钢筋宜堆置在仓库（棚）内，露天堆置时，应垫高并加遮盖。

设标识牌。

⑵盘圆钢筋使用前应对其进行调直除污锈处理，利用冷拉法矫直钢筋时钢筋矫直伸长率：Ⅰ级钢筋不得超过2%，Ⅱ级钢筋不得超过1%，且加工后的钢筋表面不应有削弱钢筋截面的伤痕，设置在主筋和纵向筋交叉点处，要求与主筋绑扎牢固。

⑶主筋连接采用接驳器连接，施工中根据实际情况分段，相邻连接位置相互错开，同一区段钢筋接头面积不大于全部钢筋面积的50%，且连接位置不得位于拱顶。

⑷所有钢筋表面不得有油迹、水泥浆、浮皮铁锈等，不得有削弱钢筋截面的切痕等损伤；钢筋安装应牢固不易变形，同时要保证保护层厚度。

安装时严格控制钢筋间距均匀及两层钢筋的层距。

⑸边墙预埋钢筋设置：隧道仰拱施工时必须埋设边墙钢筋，边墙主筋应与仰拱钢筋一一对应，预留接长部分长短错开，间距一致，纵向成排，浇注砼过程中防止移位。
