技术交底书编制单位：架子四队主送单位隧道五工班编号YGYYGTC 项目名称隧道仰拱及仰拱填充日期仰拱及仰拱填充施工技术交底书一、仰拱施工工艺框图仰拱、仰拱填充施工工艺流程图二、施工步骤及方法1、仰拱开挖⑴仰拱部位的基坑几何尺寸根据围岩级别和隧参图（贵广贺广隧参02）施工。
⑵为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。
⑶尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。
仰拱衬砌支护参数表：名称Ⅱa Ⅱb Ⅲa Ⅲb Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅴb Ⅴc仰拱初支厚度/ / / 0 0 10 25 25 28 28 30 (cm)仰拱二/ / / 50 50 55 55 60 60 60 65衬厚度（cm）2、初衬仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求,现在浇筑的仰拱填充砼顶面为轨顶下1.0米，隧道中心现仰拱填充浇筑厚度为90cm,中心开挖深度H=0.9+仰拱二衬厚度+初支厚度。
⑵在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。
⑶对超挖过大的坑穴，用C20砼回填密实。
⑷在仰拱的初衬中设有钢拱架时：①在设置钢拱架前，在基底喷射C25砼找平层。
②钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。
③仰拱钢架与边墙钢架的连接符合设计要求。
④仰拱钢架用冷弯机弯制成符合弧度要求的形状。
严禁将整榀钢架做成几段折线形的钢架。
⑤当整榀钢架分段制做时，其接头必须按设计要求制成板式连接。
个别需采用对焊连接时，在钢架接头腹板中必须双面拼焊钢板，或采用四孔双面夹板螺栓连接。
⑥用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。
⑦严禁用废旧钢材制作钢架。
⑸仰拱初衬砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。
②喷砼的厚度满足钢件保护层的要求。
施工技术交底书编制单位/部门： 工程名称XX 隧道 分项工程名称仰拱、仰拱填充内容： 仰拱、仰拱填充技术交底一、仰拱施工工艺流程图二、施工步骤及方法1、仰拱开挖⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。
⑵ 为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。
不合格 合格 隧底开挖及清理 栈桥架设 架立钢架 钢架制作 仰拱喷射砼 制作试验块 绑扎衬砌钢筋 立模 不合格 合格 浇筑仰拱砼 砼养护 制作试验块安设预埋管 仰拱填充砼 制作试验块⑶尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。
2、初支仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。
⑵在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。
⑶对超挖过大的坑穴，用C25砼回填密实。
⑷在仰拱的初支中设有钢拱架时：①钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。
②仰拱钢架与边墙钢架的连接符合设计要求。
③仰拱钢架用冷弯机弯制成符合弧度要求的形状。
严禁将整榀钢架做成折线形的钢架。
④当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。
在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。
⑤用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。
⑥严禁用废旧钢材制作钢架。
⑸仰拱初支砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。
②喷砼的厚度满足钢件保护层的要求。
3、二衬仰拱施工⑴仰拱初衬完成后，及时施作仰拱结构。
⑵仰拱的厚度、结构、几何尺寸必须符合设计要求。
⑶仰拱中钢筋实施：①仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合规范和设计要求。
②仰拱钢筋伸入边墙部位的长度符合规范要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。
③仰拱砼浇注前清除各钢筋表面的油圬、泥土、锈迹。
x项目名称x
仰拱及仰拱填充技术交底
x公司图标x
编制:
复核:
审核:
xxxx项目部名称xxxx
二○一七年四月
施工技术交底书
工程名称：xxxxxxxxxxxx
施工单位xxxxxxx交底项目仰拱及仰拱填充交底人接收交底人交底时间
交底内容:
仰拱及仰拱填充技术交底
一、适用范围：
本交底适用于xx隧道名称xx隧道正线仰拱及仰拱填充施工。
二、施工准备及施工参数：
1、施工准备
要求现场技术人员提前详细查阅相关洞口设计图纸，并将图纸设计与现场实际进行认真比对，如现场出现与图纸设计不符或特殊情况，应及时向项目工程管理部汇报，由工程管理部与设计单位进行对接确认方可施工。
2、施工参数
三、施工要求及注意事项：
1、隧道仰拱基底开挖应圆顺、平整，不得欠挖，开挖前必须完成钢架锁脚锚管，每循环开挖进尺不得大于3m，仰拱墙角、拱脚等隅角处预留30cm人工开挖，严禁超挖，超挖部分应用同等级混凝土回填。
2、仰拱、底板混凝土浇筑前应将基底虚碴、杂物、积水等清除干净
3、仰拱宜超前模筑衬砌，其超前距离宜保持3倍以上衬砌循环作业长度。
4、施工前必须清除隧底虚碴、淤泥和杂物，局部超挖部分采用同级混凝土回填。
5、仰拱衬砌及仰拱填充采用液压自行式移动栈桥进行全幅一次性施工
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
共 6 页。
仰拱衬砌及填充技术交底一、施工准备1、施工前，各班组进行技术、安全学习，并以书面形式上报经理部。
2、机加工班作好仰拱栈桥及衬砌钢筋的加工。
二、施工顺序测量放线→隧底开挖→仰拱钢筋架安装及喷射砼施工（Ⅳ、Ⅴ级围岩）→衬砌钢筋安装（Ⅳ、Ⅴ级围岩）→衬砌砼浇注→填充砼浇注（中央排水管及检查井的施作）→养护。

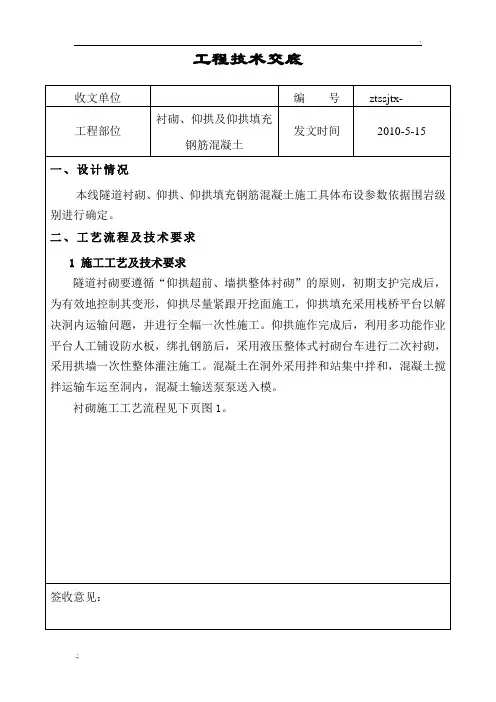

三、整体施工方案1、隧底、仰拱及填充紧随开挖进行，仰拱及填充砼采用全幅浇注一次成型。
为减少其与出碴运输的干扰，采用仰拱栈桥跨过施工地段，以保证隧道底部的施工质量，从根本上消除隧底质量隐患，确保结构稳定。
底板、仰拱和填充混凝土超前，为拱墙衬砌模板台车作业提供条件，并有利于文明施工。
2、为保证仰拱浇注成型，仰拱顶部采用浮放模板；模板采用钢模，混凝土采用插入式振捣器进行振捣。
3、仰拱砼与填充砼分开浇注，中心排水管和检查井与仰拱填充同时立模浇注。
4、计划从温州端DK229＋934往洞口施作，温州端完成后再依次施工明挖段、福州端；结合栈桥长度每次开挖6M。
预留的弃碴段前方为开挖面完工的仰拱预作的仰拱栈桥施工示意图四、各工序施工方法、工艺及质量标准㈠、隧底开挖隧底每组开挖6m，每次开挖两组，预留一组的弃碴作为运输临时道路，待下次开挖后一起出碴。
仰拱开挖后成型应符合设计要求，底部高程允许偏差±15mm。
开挖断面尺寸详见各级围岩的洞身开挖技术交底。
㈡、仰拱钢架安装及喷射砼施工开挖完成后，将隧底虚碴、杂物、积水等清除干净，并用高压风将隧底吹冼干净，超挖部分采用同级砼回填至设计位置。
对于Ⅳ围岩地段（DK230＋105～111），仰拱开挖断面检查合格后进行喷射砼施工，喷射砼厚度10cm；对于Ⅴ级围岩地段（DK229＋945～965、DK230＋054～105），仰拱开挖断面检查合格后进行钢架安装和喷射砼施工（其中DK229＋945～965不施作钢架），喷射砼厚度28cm。
钢架安装及喷射砼相关尺寸及要求详见各级围岩的洞身支护技术交底。
