隧道仰拱施工技术交底

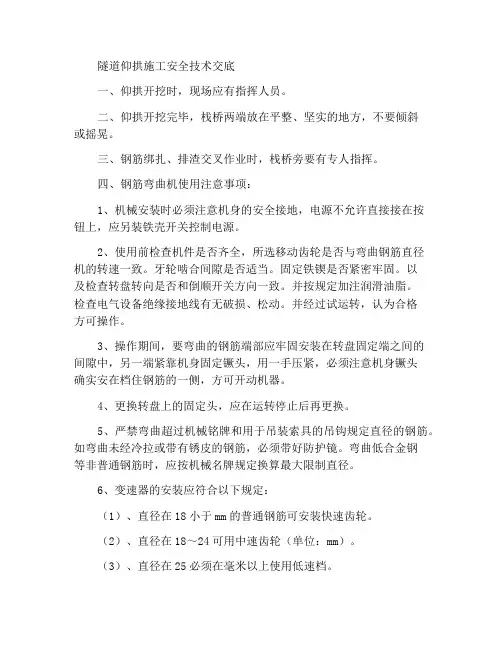

隧道仰拱施工安全技术交底一、仰拱开挖时，现场应有指挥人员。

二、仰拱开挖完毕，栈桥两端放在平整、坚实的地方，不要倾斜或摇晃。

三、钢筋绑扎、排渣交叉作业时，栈桥旁要有专人指挥。

四、钢筋弯曲机使用注意事项：1、机械安装时必须注意机身的安全接地，电源不允许直接接在按钮上，应另装铁壳开关控制电源。

2、使用前检查机件是否齐全，所选移动齿轮是否与弯曲钢筋直径机的转速一致。

牙轮啮合间隙是否适当。

固定铁锲是否紧密牢固。

以及检查转盘转向是否和倒顺开关方向一致。

并按规定加注润滑油脂。

检查电气设备绝缘接地线有无破损、松动。

并经过试运转，认为合格方可操作。

3、操作期间，要弯曲的钢筋端部应牢固安装在转盘固定端之间的间隙中，另一端紧靠机身固定镢头，用一手压紧，必须注意机身镢头确实安在档住钢筋的一侧，方可开动机器。

4、更换转盘上的固定头，应在运转停止后再更换。

5、严禁弯曲超过机械铭牌和用于吊装索具的吊钩规定直径的钢筋。

如弯曲未经冷拉或带有锈皮的钢筋，必须带好防护镜。

弯曲低合金钢等非普通钢筋时，应按机械名牌规定换算最大限制直径。

6、变速器的安装应符合以下规定：（1）、直径在18小于mm的普通钢筋可安装快速齿轮。

（2）、直径在18～24可用中速齿轮（单位：mm）。

（3）、直径在25必须在毫米以上使用低速档。

7、转盘倒向时，必须在前一种转向停止后，方许倒转。

当切换开关时，您必须在中间挡位等待停车，不得立即拨反方向档。

运转中发现卡盘颤动，电机发热超过名牌规定，均应立即断电停车检修。

8、弯曲钢筋的旋转半径内，机身没有固定的机头，因此无法站立。

弯曲的半成品应码放整齐，弯钩一般不得上翘。

9、弯曲较长钢筋，应有专人帮扶钢筋，助手应根据操作员的命令手势进出，不得任意推送。

10、下班后清洁工作场所和机身，缝坑中的积锈应用手动鼓风器（皮老虎）吹掉，禁止用手指抠挖。

五、在转移钢筋的过程中随身携带防护装备，脚踩稳手抓牢在通过。

六、用于混凝土浇筑的溜槽和滚筒段必须牢固连接，操作部位应有护身栏杆，不准直接站在溜槽边上操作。

隧道仰拱施工安全技术交底一、概述本文档旨在对隧道仰拱施工中的安全技术进行详细介绍和交底。

隧道仰拱施工作为隧道施工的重要环节，安全性至关重要。

通过本文档的阐述，参与施工的人员能够了解仰拱施工的安全措施和操作要点，提高施工安全性，降低事故发生风险。

二、施工前的准备工作2.1 施工区域准备在进行隧道仰拱施工前，需要对施工区域进行充分准备。

包括但不限于以下内容：•清理施工现场，确保没有杂物和障碍物；•检查施工区域的地基情况，确保地基稳定；•确定施工现场的安全出口和疏散通道；•配备必要的施工设备和工具；•检查通风和排水系统的正常运行。

2.2 安全防护设施的搭建为了保证施工人员的安全，需要在施工区域搭建必要的安全防护设施。

具体包括但不限于以下方面：•搭建安全围栏，划定施工区域范围；•安装警示牌和标志，提醒人员注意安全；•设置安全警戒线，防止未授权人员进入施工区域；•配备统一的个人防护用品，如安全帽、防护眼镜、耳塞、防尘口罩等；•提供紧急救援设备和急救药品。

2.3 施工人员培训和交底在隧道仰拱施工前，必须对参与施工的人员进行必要的培训和交底，以确保他们具备足够的技术和安全意识。

培训内容应包括但不限于以下方面：•掌握仰拱施工的基本原理和操作流程；•熟悉施工现场的安全规定和操作规程；•学习灭火和急救等基本的应急处理措施；•强化高空作业安全意识和技能。

三、仰拱施工的安全措施3.1 高空作业安全仰拱施工通常需要在较高的高度进行，因此高空作业安全是重中之重。

要确保高空作业的安全，需要采取以下措施：•搭设稳固可靠的脚手架和工作平台，确保施工人员的稳定工作环境；•严格执行高空作业安全规定，如佩戴安全带，确保人员的身体安全；•定期检查和维护脚手架和工作平台，及时消除安全隐患；•加强高空作业人员的培训，提高其高空作业技能和安全意识。

3.2 环境安全管理仰拱施工涉及到地下环境和施工材料的使用，因此环境安全管理至关重要。

为保障环境安全，应采取以下措施：•合理利用施工材料，减少对环境的污染；•做好施工材料的储存和管理，防止火灾和爆炸等意外事件；•严格遵守环境保护法规，防止对地下水源和土壤的污染。

隧道仰拱施工技术交底一、前言隧道仰拱施工是隧道建设的重要环节，也是关系隧道施工质量和安全的重要技术。

本文将从隧道仰拱施工的定义、施工难点、注意事项、要点等方面进行详细介绍。

二、隧道仰拱施工的定义隧道的仰拱施工是指在地质和气象条件允许的情况下，使用钢筋混凝土等材料对隧道顶部和侧面进行支护和加固，使得隧道能够承受来自内部和外部的各种荷载和力量。

仰拱的施工质量和工艺直接决定了隧道的使用寿命和安全性。

三、施工难点1. 岩石爆裂和滑坡隧道的施工过程中，可能会遇到软弱带、节理面等岩层，这些岩层很容易导致爆裂和滑坡。

对于这种情况，施工人员需要通过合理的爆破技术和控制挖掘速度等措施来减少不良影响。

2. 仰拱混凝土质量控制隧道仰拱的施工质量直接决定着隧道使用寿命和安全性，因此在施工过程中，对于混凝土的材料选用、施工工艺和质量控制等方面要严格把关，确保混凝土质量符合要求。

3. 施工设备和人员安全在隧道仰拱施工过程中，施工设备和人员的安全问题是非常重要的，特别是在施工过程中出现故障或事故时，要及时处理，保障施工队伍的安全。

四、注意事项1. 地质勘探和分层在隧道仰拱施工前，需要进行详尽的地质勘探和分层工作，以便合理选择施工材料和技术，并进行合理的隧道结构设计和加固措施。

2. 施工前准备和调试隧道仰拱施工前，需要进行周密的施工前准备工作，准备好必要的施工材料和设备，并进行认真的调试和演练，确保施工顺利进行。

3. 严格遵守安全规程在隧道仰拱施工过程中，需要严格遵守安全规程，加强施工现场安全管理，并及时保养和维护施工设备，确保施工过程中的人员和设备安全。

五、施工要点1. 钢筋混凝土质量控制在施工隧道仰拱时，钢筋混凝土质量的控制非常重要，需要注重施工工艺和施工材料的标准化控制，确保混凝土的强度、密实度、抗裂性和耐久性等各方面性能符合相关规定和标准。

2. 结构设计和加固计算在隧道仰拱结构的设计和加固计算过程中，需要充分考虑地质、气候、地形等因素的影响，灵活应用新材料、新工艺，制定合理的方案和措施，确保隧道的施工质量和使用安全。

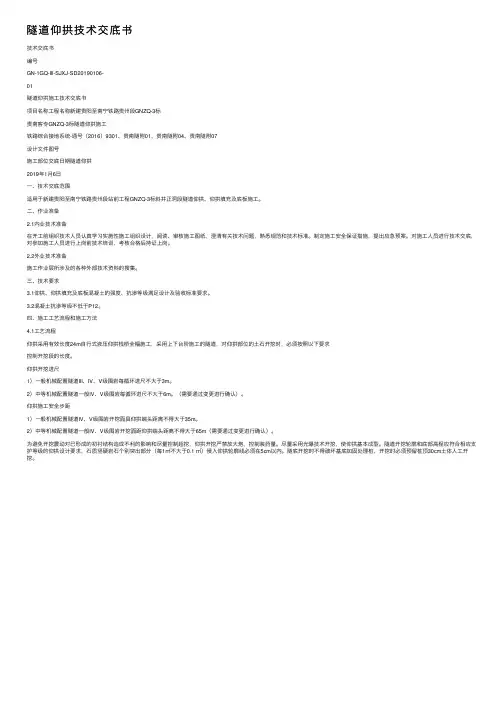

隧道仰拱技术交底书技术交底书编号GN-1GQ-III-SJXJ-SD20190106-01隧道仰拱施⼯技术交底书项⽬名称⼯程名称新建贵阳⾄南宁铁路贵州段GNZQ-3标贵南客专GNZQ-3标隧道仰拱施⼯铁路综合接地系统-通号（2016）9301、贵南隧附01、贵南隧附04、贵南隧附07设计⽂件图号施⼯部位交底⽇期隧道仰拱2019年1⽉6⽇⼀、技术交底范围适⽤于新建贵阳⾄南宁铁路贵州段站前⼯程GNZQ-3标斜井正洞段隧道仰拱、仰拱填充及底板施⼯。

⼆、作业准备2.1内业技术准备在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施⼯安全保证措施，提出应急预案。

对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施⼯作业层所涉及的各种外部技术资料的搜集。

三、技术要求3.1仰拱、仰拱填充及底板混凝⼟的强度、抗渗等级满⾜设计及验收标准要求。

3.2混凝⼟抗渗等级不低于P12。

四、施⼯⼯艺流程和施⼯⽅法4.1⼯艺流程仰拱采⽤有效长度24m⾃⾏式液压仰拱栈桥全幅施⼯，采⽤上下台阶施⼯的隧道，对仰拱部位的⼟⽯开挖时，必须按照以下要求控制开挖段的长度。

仰拱开挖进尺1）⼀般机械配置隧道III、IV、V级围岩每循环进尺不⼤于3m。

2）中等机械配置隧道⼀般IV、V级围岩每循环进尺不⼤于6m。

（需要通过变更进⾏确认）。

仰拱施⼯安全步距1）⼀般机械配置隧道IV、V级围岩开挖⾯具仰拱端头距离不得⼤于35m。

2）中等机械配置隧道⼀般IV、V级围岩开挖⾯距仰拱端头距离不得⼤于65m（需要通过变更进⾏确认）。

为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放⼤炮，控制装药量。

尽量采⽤光爆技术开挖，使仰拱基本成型。

隧道开挖轮廓和底部⾼程应符合相应⽀护等级的仰拱设计要求，⽯质坚硬岩⽯个别突出部分（每1㎡不⼤于0.1 ㎡）侵⼊仰拱轮廓线必须在5cm以内。

工程名称交底项目隧道工程仰拱钢筋技术交底单位交底日期工程部一、交底内容隧道仰拱钢筋施工技术交底。

二、技术参数项目1、主筋规格、间距2、纵向连接筋规格、间距3、箍筋规格、间距4、上下层主筋间距5、仰拱钢筋下料长度三、仰拱钢筋骨架的绑扎1、钢筋骨架交叉点的绑扎：两行钢筋交叉点应每点扎牢，绑扎时注意相邻绑扎点的扎丝扣要成八字形绑扎(左右扣绑扎) ，绑扎后每隔一根相互成梅花式进行点焊。

2、定位钢筋的安装：底层钢筋绑扎前先安装定位钢筋,定位钢筋可采用Φ22 钢筋，定位钢筋每 2m 安装 1 道，定位钢筋可用短钢筋焊接在初支仰拱工字钢钢架上，定位钢筋安装一定要保证钢筋的5cm 保护层厚度.在钢筋超出混凝土面处，左右各曾设 1 道定位钢筋。

3、底层钢筋的安装:定位钢筋安装后，根据钢筋间距每 20cm 用粉笔定点，主筋安装时每次均必须安装在定位点处，钢筋安装时，注意相邻钢筋尾部必须错开 35d 距离。

主筋安装后，在主筋上用粉笔定点(纵向钢筋) ,每 5 根钢筋定点 1 次,定点后,安装纵向钢筋，钢筋安装要保证与定位点重合。

地层钢筋上料完毕后,对每个交叉点进行绑扎，钢筋绑扎要求按第一条执行.钢筋绑扎完毕后，安装混凝土垫块,垫块安装每平方米 4 个，梅花形布置，垫块与钢筋用扎丝进行绑扎。

4、上层钢筋的安装：底层钢筋绑扎完毕后，安装上层钢筋的定位钢筋，定位钢筋也是每 2m 安装 1 道，在钢筋超出混凝土面处，左右各增设 1 道定位钢筋.定位钢筋安装后，用粉笔在钢筋上定点，操作方法及钢筋绑扎方法同第 3 条.钢筋绑扎要注意：在底层钢筋安装时，纵向钢筋在环向钢筋上面；在上层钢筋安装时纵向钢筋在环向钢筋下面，即纵向钢筋在两层环向钢筋的里面。

5、钢筋的绑扎：上、下层钢筋安装完毕后，进行箍筋绑扎，在每个交叉点处均要安装箍筋，箍筋要勾在主筋上，箍筋与上下层钢筋连接处必须每点进行绑扎或点焊牢固，注意 1800 弯钩的箍筋弯钩要朝向一边。

隧道仰拱施工技术交底一、目的明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道仰拱施工作业。

二、编制依据(1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号）(2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)(3)《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》铁建设[2010]120号(4)《新建沪昆客专施工图设计文件》及隧道参考图《沪昆贰隧参01～08》三、适用范围适用于新建沪昆客专隧道仰拱的施工作业，包括仰拱初期支护、仰拱及仰拱填充作业。

四、施工工艺及作业流程4.1 仰拱开挖(1)、开挖前进行测量放样，标识出内轨顶面高程，采用支距法确定开挖深度，在开挖成型后，进行断面检查，验收深度﹑弧型﹑净空。

隧底开挖轮轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每1m2不大于0.1 m2) 侵入衬砌应小于5cm。

(2)、边墙基础及隧道底地质情况应满足设计要求，基底内无积水﹑浮渣。

(3)、隧底开挖时不得破坏基底加固处理桩体，开挖时必须预留桩顶30cm土体人工开挖。

(4)、仰拱开挖前必须完成钢架锁脚锚杆(管)，软弱围岩隧道仰拱每循环开挖进尺不得大于3m。

(5)、为避免开挖震动对已形成的初期支护结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

(6)、尽量采用光爆技术开挖，控制好炮眼深度，炸药用量，为防止超挖,预留20cm采用人工和机械开挖，使仰拱基本成型。

(7)、仰拱开挖完后应采用风枪探孔对隧底周围岩溶进行探查。

分别在隧底左右线中心及隧底轴线处探孔。

探孔深度5m，断面环向间距5m，遇到岩溶异常时应适当加密﹑加深。

(8)、基底开挖完后对基坑中的虚渣、杂物、积水等必须清除干净，清除干净后应在基底铺设5~10㎝的M10的水泥砂浆或C10砼的找平层。

4.2 仰拱基底处理(1)、隧道基底处理可采用旋喷桩﹑灰土挤密桩﹑树根桩﹑钢管桩﹑袖阀管注浆以及采用高标号混凝土换填等方法。

隧道仰拱施工技术交底隧道仰拱施工是保证隧道施工和运营期间安全的关键，仰拱施工质量是保证重载铁路运行的基础，严格按设计施工、标准化作业是保证施工质量的重要环节。

搞好施工交底、明确设计要求、质量标准、作业程序、施工工艺是保证仰拱工程质量，及早封闭成环的重点。

一、仰拱初支、二衬设计参数二、仰拱施工及安全步距要求仰拱（或底板）应超前拱墙二次衬砌施工，仰拱一次开挖支护长度3米，浇筑长度6或12米。

仰拱栈桥采用I30-40a型钢现场焊制，长度8～15米，栈桥单幅面宽120cm，栈桥行车面用防滑钢板或Ф25以上钢筋焊制。

附图：仰拱混凝土施工应立外模，仰拱、底板混凝土应整体浇筑，一次成型。

填充混凝土应在仰拱混凝土终凝后浇筑，严禁与仰拱一起浇筑。

根据铁道部铁建设【2010】120号《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》要求，结合中南公司中南铁筹【2010】56号《山西中南部铁路通道线下工程施工技术规定》（试行）的通知，仰拱开挖支护及二次衬砌安全步距要求如下：（1）仰拱开挖前必须完成钢架锁脚锚杆施工，每循环开挖进尺不得大于3m，仰拱开挖后初期支护应及时施作并封闭成环，Ⅳ、Ⅴ级围岩封闭位置距离掌子面不得大于35m。

（2）仰拱二次衬砌应及时施作，仰拱二衬距掌子面距离：Ⅴ级围岩不能大于40m；Ⅳ级围岩不能大于70m；Ⅲ级围岩不能大于90m。

（3）软弱围岩及不良地质隧道二次衬砌距掌子面距离：Ⅳ级围岩不得大于90m；Ⅴ级围岩不得大于70m;Ⅲ级围岩台阶法不得大于130m;全断面法不得大于120m；Ⅱ级围岩全断面法不得大于150m。

仰拱施工工序示意图：三、仰拱施工工艺施工前于隧道边墙每隔5米施放测量控制点，作为仰拱开挖及混凝土施工控制点。

为不影响机械车辆通行，仰拱、仰拱填充利用栈桥平台进行混凝土施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内进行浇筑。

仰拱施工一般程序：测量→开挖出渣→清除浮渣、初期支护→安装二衬仰拱钢筋→安装模（1）仰拱开挖仰拱采用钻爆法开挖，挖掘机、装载机、自卸车出渣，爆破参数参照前述Ⅳ、Ⅴ级围岩部分开挖参数，开挖仰拱时应注意两侧边墙拱脚处附近不要钻设炮眼，拱脚处欠挖部分采用风镐凿除，以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后应及时清除仰拱上的浮渣，为一衬施工创造条件。

隧道仰拱技术交底合同段号：编号：(5).仰拱填充待仰拱混凝土达到设计强度70%以上后，在其上进行C15片石混凝土仰拱填充，灌注高度每增加50cm，用插入式振动器振动一次，振动棒移动距离不大于其工作半径，以使混凝土得到充分振捣密实。

按设计坡度整平填充顶面上，预留排水盲沟沟槽。

(6).找平：垫层混凝土终凝时，用抹子将其表面抹平。

(7).养生在干燥无水的条件下，混凝土洒水养护，养护时间不少于7天。

养生期间不准行人车辆通行，如湿度能够满足混凝土的养护条件时，可不洒水位置。

二、二次衬砌1、衬砌钢筋编制技术参数：①主筋采用HRB335 φ22钢筋，纵向间距为25cm，层间距为37.6cm，钢筋保护层厚为5cm。

②纵向筋采用HRB335 φ12钢筋，环向间距为25cm。

③箍筋采用HPB235 φ8钢筋，环向间距50cm，纵向间距50cm。

注：以上钢筋的间距全部为钢筋中心与中心的间距。

2、二次衬砌混凝土施工见《隧道衬砌作业指导书》质量标准1、仰拱开挖不允许欠挖，仰拱断面开挖后应立即绑扎钢筋，立模后检查并浇筑混凝土。

浇筑前应清除虚碴、杂物、排除积水，超挖部分应按设计规定予以回填。

后于仰拱施工的边墙，浇筑前已成仰拱座应凿毛、冲洗干净，保持湿润，再浇筑混凝土。

2、浇筑仰拱混凝土应采用大样板，并由仰拱中心向两侧对称进行，仰拱与边墙衔接处应捣固密实。

3、仰拱混凝土达到设计强度70%以上后，清除仰拱上面的碎渣尘土，并冲洗干净而无积水。

4、必须严格按设计图、规范及技术交底施工，及使用材料半成品及设备必须符合质量要求。

5、严格控制断面开挖，不应欠挖，仅当岩层完整、岩石抗压强度大于30Mpa，经监理工程师确认不影响衬砌结构稳定和强度时，允许岩石个别突出部分（每1m2内不大于0.1m2）欠挖，但其隆起量不得大于5cm。

拱、墙脚以上1m内断面严禁欠挖。

6、．测量放样必须准确，所有的测量计算资料必须经两人独立计算无误后才能交桩。

7、加强隧道施工监控量测，用收敛计和水平仪分别观测拱脚水平收敛值和拱顶下沉值。

一、交底目的为确保隧道仰拱施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将隧道仰拱安全技术措施进行交底。

二、施工背景隧道仰拱施工是隧道施工的重要环节，关系到隧道结构的稳定性和安全性。

为确保施工顺利进行，以下为隧道仰拱施工安全技术措施交底。

三、安全技术措施1. 人员培训与教育（1）对施工人员进行隧道仰拱施工安全操作规程培训，确保每位施工人员掌握安全操作技能。

（2）对新进场人员进行安全知识教育和考核，合格后方可上岗。

2. 施工现场管理（1）施工前，对施工现场进行安全检查，确保现场安全设施完善，无安全隐患。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工机械设备（1）确保施工机械设备完好，定期进行维护保养。

（2）使用符合国家标准的施工机械设备，并配备必要的安全防护装置。

4. 施工工艺与操作（1）仰拱施工前，应根据围岩条件、地质情况和设计要求，制定合理的施工方案。

（2）仰拱开挖过程中，采用半断面开挖，严格控制超挖和欠挖。

（3）仰拱初期支护采用钢架、钢筋网、喷射混凝土等材料，确保支护结构稳定。

（4）仰拱模筑混凝土施工，采用整体浇筑，一次成型，确保混凝土质量。

5. 防水措施（1）仰拱施工过程中，做好防水处理，防止地下水渗漏。

（2）仰拱施工完成后，进行防水检测，确保防水效果。

6. 施工安全防护（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工现场设置安全通道，确保施工人员安全通行。

（3）施工过程中，注意高空作业安全，防止坠落事故。

7. 应急处理（1）施工现场配备必要的安全防护用品和应急物资。

（2）发生安全事故时，立即启动应急预案，及时组织救援。

四、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，严格执行。

2. 施工人员应认真学习并掌握安全技术措施，提高安全意识。

3. 施工现场管理人员应加强对施工过程的监督检查，确保安全措施落实到位。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。

仰拱技术交底1、技术交底施工单位：中交隧道局黄延高速扩能工程LJ-4标项目部编号：工程名称仰拱交底日期交底单位工程部接受交底单位交底内容：现对本合同段隧道仰拱施工进行技术交底，要求你队仔细学习并根据要求严格执行。

一、施工预备1、仔细熟识图纸，复核设计坐标及高程，保证图纸的正确性。

2、精密导线网复测完毕并确定成果可用后，灌注衬砌混凝土之前要进行隧道中线和水平测量。

检查开挖断面，放线定位，立模，混凝土制备和运输等预备工作。

3、制定安全环保措施、应急预案等，对班组作业人员进行岗前安全培训及技术交底。

4、开挖机械设备已进场，并保证良好的使用状态；模板已验收合格，2、并经试拼符合设计及规范要求。

5、水泥、砂子、碎石、外加剂、钢材等材料进场，并经过检验合格。

6、原材进场后经试验室检验合格后方可使用。

P.042.5水泥：3天抗压强度417MPa,抗折强度43.5MPa；28天抗压强度442.5MPa,抗折强度46.5MPa.砂含泥量W3%,表观密度＞2500kg/n?,松散积累密度＞1350kg/n?。

碎石含泥量W1%,表观密度＞2500kg/m3,松散积累密度＞1350kg/m3。

7、钢筋进场必需有出厂合格证明及技术性能报告单，经试验室检验合格。

二、施工工艺1、隧道仰拱施工工艺流程见下列图。

6/7n仰拱、3、仰拱填充施工工艺流程图2、工艺要求①施工前于隧道边墙每隔5米施放测量掌握点，作为仰拱开挖及混凝土施工掌握点。

为不影响机械车辆通行，仰拱、仰拱填充利用栈桥平台进行混凝土施工。

6/7n②仰拱及仰拱填充浇注范围如图2所示。

首先绑扎仰拱钢筋，浇注仰拱衬砌C30混凝土，待仰拱衬砌混凝土终凝后浇注仰拱填充C15片石混凝土。

混凝土在拌合站集中拌合，混凝土罐车运输至施工现场。

③将隧底虚喳、杂物、泥浆等去除洁净，并用高压风将喷射混凝土基面吹洗洁净，超挖部分采纳同级混凝土回填。

④仰拱衬砌及仰拱填充混凝土分段施工，每4~6m施作一次。

隧道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同等级混凝土回填。

2、仰拱的整体浇筑应采用防干扰作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。

3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。

且仰拱混凝土与仰拱填充混凝土分开浇筑。

严禁仰拱与填充混凝土一次浇筑。

4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。

二、施工工艺开挖前先将仰拱位置测放出来，然后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防止开挖深度不够。

开挖完成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。

（二）钢筋施工开挖完成后，根据测量放线的位置布置仰拱钢筋，钢筋施工要求如下：1、钢筋接头的布置应符合规定要求。

2、钢筋的交叉点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。

3、除设计有特殊规定者外，箍筋应与主筋垂直。

4、钢筋绑扎必须保证各种钢筋的保护层厚度。

5、仰拱左右端头关模时，必须把钢筋留出接头。

（三）混凝土施工1、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。

模板内的杂物、积水和钢筋上的污垢须清理干净。

模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。

浇筑混凝土前，应检查混凝土的均匀性和坍落度。

2、自高处向模板内倾卸混凝土时，为防止混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过2m，不发生离析为准；当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落。

混凝土堆积高度不得超过lm.3、混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝或能重塑前浇筑完成上层混凝土。

在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，保持水平分层。

混凝土分层浇筑厚度根据捣实方法确定，使用插入式振动器浇筑厚度不大于30cm，用表面振动器浇筑层厚度25cm，人工捣实浇筑层厚度不大于15cm。
