管道工程图画法中的管道材料标识方法

管道工程图画法中的管道材料标识方法


PE管道
PE管道在图纸上用绿色实线表示 ，并标注“PE”（Polyethylene ）作为材料标识。
PP管道
PP管道在图纸上用橙色实线表示 ，并标注“PP”（ Polypropylene）作为材料标识 。
复合管道标识实例
玻璃钢管道
玻璃钢管道在图纸上常用黄色实线表示，同时标注“GRP”（Glass Reinforced Plastics）或“FRP”（Fiber Reinforced Plastics）作为材料标识。
重要设备连接处
在管道交汇处或分支处设置标识，以明确 不同管道的材料和规格。
在与重要设备连接的管道上设置标识，以便 于设备维护和操作。
标识形式及尺寸要求
标识形式
可采用标签、标牌、喷涂等形式进行标识，确保 标识清晰、耐久。
字体和颜色
选择醒目的字体和对比度高的颜色组合，以提高 标识的可读性。
ABCD
标识尺寸
06
总结与展望
本次研究成果回顾
01
管道材料标识方法的梳理与分类
本次研究对管道工程图画法中的管道材料标识方法进行了系统性的梳理
和分类，包括颜色标识、符号标识、文字标识等多种方法。
02
标识方法优缺点的分析
针对不同标识方法，本次研究深入分析了其各自的优缺点，为实际应用
提供了参考依据。
03
标识方法应用场景的探讨
根据管道规格和标识内容确定合适的标识尺寸， 确保标识易于观察和读取。
环境适应性
根据管道所处环境选择适当的标识材料和工艺， 确保标识在各种环境下都能保持清晰可辨。
04
实例分析：不同类型管道材料标识应用
金属管道标识实例
铸铁管道
在图纸上，铸铁管道一般采用黑色实线表示，同时标注 “CI”（Cast Iron）作为材料标识。
临床常见管道的固定方法及标识 ppt课件

临床常见管道的固定方法及标识 ppt课件

6
规范护 理操作
镇静药物 的使用
加强护 患沟通
规范约 束制度
有效的导管
固定方法
加强低年 资护士的
培训
UEX的预防
7
我院常用三大导管
一、胃管
8

胃管的固定方法 ：目的:防止牵拉后胃管脱出
方法：如图（“T”形和小”H”形3M胶带） 位置：”T”形胶带固定于鼻翼，小”H”形胶带固 定于面颊，达到双重固定的意义。
10
留置尿管的固定方法：
目的:防止牵拉后损伤尿道及尿管脱出 方法：如图（大“H”形3M胶带固定） 位置：尿管固定在大腿内侧上1/3 处
11
留置尿管的固定方法：
目的:防止牵拉后损伤尿道及尿管脱出 方法：如图 位置：尿管固定在大腿内侧上1/3 处
12
留置尿管的相关护理：
• 维持导尿管密闭引流系统。 • 维持尿液引流顺畅，避免导尿管曲折或压迫， 并定时排空尿袋。 • 尿袋位置应低于膀胱水平以下。 •如有渗尿情形，先检查尿管是否有受压、扭曲。 •尿管留置时，避免感染及尿管阻塞，鼓励患者 每日饮水量2500ml，保证尿量达2000ml以上。 •膀胱功能锻炼：在拔管前对患者尿管进行间歇 性夹闭的方法，以便使膀胱能定时充盈、排空 ，促进膀胱功能的恢复。
5
非计划性拔管（UEX）：
• 如发现不及时或处理不当，可能成为患者的致 死原因。发生后，需要重新置管的患者病死率 达25% • 国外有研究展示：与计划性拔管相比，非计划 性拔管发生后，插管重复率明显增高 • 发生后可延长患者机械通气时间，延长患者住 重症监护室的时间，相应治疗费用也增加 • 增加患者感染机会，从而使院内感染率有所增 加
13
气切导管的固定方法：
14
《工业管道的基本识别色识别符号和安全标识》(GB-7231) PPT

《工业管道的基本识别色识别符号和安全标识》(GB-7231) PPT

工业来自道的基本识别色、识别符 号和安全标识
（GB7231-2003）
二〇一七年八月三十日
1 范围 本标准规定了工业管道的基本识别色、识别符号和安全标识。 本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 定义 2.1 识别色 用以识别工业管道内物质种类的颜色。 2.2 识别符号 用以识别工业管道内的物质名称和状态的记号。 2.3 危险标识 表示工业管道内的物质为危险化学品。 2.4 消防标识 表示工业管道内的物质专用于灭火。
4 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参
数等组成，其标识应符合下列要求： 4.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。
4.2 物质流向的标识 a）工业管道内物质的流向用箭头表示（见a）图），如果管道内
物质的流向是双向的，则以双向箭头表示（见b）图）。 b）当基本识别色的标识方法采用3.2中d）和e）时，则标牌的指
向就作为表示管道内的物质流向（见c）和d）图），如果管道内物质 流向是双向的，则标牌指向应做成双向的（见e）图）。
4.3 物质的压力、温度、流速等主要工艺参数的标识，使 用方可按需自行确定采用。
4.4 4.1 和4.3中的字母、数字的最小字体，以及4.2中箭 头的最小外形尺寸，应以能清楚观察识别符号来确定。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
10
公司目前制作安装基本符合
3.2 基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为150mm的色环标识； c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识； e)在管道上以系挂的识别色标牌标识。
各种管道标识

各种管道标识

(ICU)
管道标识的目的
掌握管道标识方法
重点！Biblioteka 通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。
胃管 尿管 气管导管 各种引流管 浅静脉穿刺管 深静脉导管
管道标识的目的 掌握管道标识方法
重点！
1.填写置管的时间 及外露刻度 （如图所示）
2.粘贴部位： 胃管标识刻度 70cm外5cm处。
1.填写置管的时间 （如图所示）
2.粘贴部位： 气囊端口处。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： 气囊压力线后5cm处。
1.填写置管的时间 （如图所示）
2.粘贴部位： 与引流管接口上 4-5cm处。
1.填写执行者及 置管的时间： （如图所示）
2.粘贴部位： 贴在针栓上。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
1、标签要用透明胶布覆盖、裁剪，作用是防水。 2、黏贴时要完美对折、塑型，目的是美观不易滑脱。 3、如管道有油迹或潮湿需擦干后黏贴，增加牢固性。
管道标识制作方案参考表

管道标识制作方案参考表

黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 白底红字 白底红字
序号 介质内容
1 消防水
￠80
五.
消防
间
序号 介质内容
1
绝缘油库消防 水
￠220
2 1X消防水
￠220
六.
主变
压器
室
序号 介质内容
1
GIS楼及电缆层 消防水
￠110
2 1X消防水
￠160
管道标识制作之直径与尺寸参考表
适用机器型号：CPM-200GC/CPM-100HG3C/CPM-100H3C 参考国标 GB7231-2003
MAX工业管理标识打印机产品咨询电话：15198230089
序号 介质内容
管径(mm) 标识尺寸（cm） 箭头尺寸(cm） 颜色
一.
1 1F消防水
￠110
40×5
22×5 22×5 22×5 22×5 22×5 22×5 9×2 9×2 9×2 9×2 55×5 55×5 55×5 38×5 9×2 55×5 22×5
白底红字 白底红字 白底红字 黄底黑字 白底红字 白底红字 黄底黑字 黄底黑字 黄底黑字 黄底黑字 白底红字 白底红字 白底红字 白底红字 黄底黑字 白底红字 白底红字
白底绿字 白底绿字 白底绿字 白底红字
6
1F漏油泵排油 管
￠60
7 排污管
￠160
8 排污管 合计
￠110
32×5 40×8 40×5
22×5 55×5 38×5
白底红字 白底绿字 白底绿字
径与尺寸参考表
-100HG3C/CPM-100H3C 1-2003 询电话：15198230089
爬梯、护栏、平台标准及压力管道标识规定

爬梯、护栏、平台标准及压力管道标识规定

5、护笼底部距梯段下端基准面应≥2100 mm，≤3000 mm。
固定式钢斜梯技术标准
中间栏杆
立柱 扶手 踏步宽
踏板 梯梁（梯框）
踏步高
梯跨
梯高
总体要求
1、梯高宜≤5m，单梯段的梯高应≤6m，梯级数宜 ≤16。大于5m时宜设梯间平台（休息平台），分 段设梯。
2、与水平面的倾角应在30°~75°范围内，优选倾 角为30°~35°。偶尔性进入的最大倾角宜为 42°。经常性双向通行的最大倾角宜为38°。
中间栏杆宜采用 ≥25×4mm扁钢或直径 16mm的圆钢。
平台防护栏杆技术标准
立柱
防护栏杆端部应设置立柱或确保与建筑物或其他 固定结构牢固连接，立柱间距应≤1000mm。
立柱应采用≥50×50×4mm角钢或外径30~50mm钢 管。
立柱不应在踢脚板上安装，除非踢脚板为承载的 构件。
3、圆形踏棍直径应≥20mm，≤35mm（便于 抓握）。若采用其他截面形状的踏棍，
其水平方向深度不应小于20 mm。 4、梯梁应采用不小于60 ×10 mm的扁钢，
或具有等效强度的其他实心或空心型材。 5、前向进出式梯子的顶部踏棍不应省略。
梯梁延长段宜为喇叭型扩大，以使梯梁 顶部内侧水平间距≥600 mm，≤760 mm。
课件ppt二压力管道标识规定课件ppt为规范公司压力管道标识根据gb72312003工业管道的基本识别色识别符号和安全标识现对压力管道标识进行统一便于各分厂整改课件ppt序号介质名称涂色管道注字过热蒸汽暗红过热蒸汽压缩空气深蓝压缩空气氢气深绿氢气10氯气草绿氯气12盐酸13硫酸14煤气等可燃气15可燃液体银白油类可燃液体16物料管道课件ppt识别色标识方法
的垂直距离，简称梯高。
管道标识

管道标识


2A
管道名称
消火栓管道 自动喷淋管 压力排水管
管道颜色
大红色面漆 桔红色面漆 黑色面漆
箭头、字体颜色
白色 白色 白色
字体
黑体 黑体 黑体
A
采暖管道 市政蒸汽管 空调冷冻水管 空调冷却水管 U—PVC排水管 U—PVC雨水管 铸铁排水管 铸铁雨水管 支架
白色或黑色保温外壳 白色保温外壳 白色或黑色保温外壳 白色或黑色保温外壳 管材原色 管材原色 黑色面漆 黑色面漆 灰色面漆
红色 红色，加黄色色环 红色 红色 绿色 绿色 白色 白色
黑体 黑体 黑体 黑体 黑体 黑体 黑体 黑体
2A
3、管道标识必须同时具有水流方向和管道名称；成排管道标识名称长度尽量一致。
A
3.5A
生活用水
绿色面漆
白色
黑体
0.3AΒιβλιοθήκη 2A2、管道标识颜色对照表
10.7管道安装：①各类管道、支架面漆标准色必须按公司统一标准进行涂刷；
不同种类、管径的标识，其字体、大小、颜色必须按公司统一标准执行。 1、管道大小与标识字体、箭头大小对照表。（字体采用黑体）
管道外径Ф 大小:mm 箭头（2A）、字体高度 Ф 20~50 30 Ф 60~100 50 Ф 110~160 70 Ф 200~300 100 >Ф 300 现场定
管道标识制作方案

管道标识制作方案


2019-5-21
谢谢观赏
12
6、压缩空气效果图
管道标识制作方案
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。
生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
2019-5-21
谢谢观赏
11
5、软化水效果图
管道标识制作方案
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。
生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
2019-5-21
谢谢观赏
19
11、实物安装效果图
管道标识制作方案
2019-5-21
谢谢观赏
20
12、实物安装效果图
管道标识制作方案
2019-5-21
谢谢观赏
21
13、实物安装效果图
管道标识制作方案
2019-5-21
谢谢观赏
22
14、实物安装效果图
管道标识制作方案
2019-5-21
谢谢观赏
23
2019-5-21
谢谢观赏
五章管道布置图ppt课件

五章管道布置图ppt课件

5.3.2 标注内容
5.3.2.1 建（构）筑物
➢标注建筑物、构筑物旳轴线号和轴线间旳尺寸。
➢ 标注地面、楼面、平台面、吊车、梁顶面旳标高。
5.3.2.2 设备
➢按设备布置图标注全部设备旳定位尺寸或坐标、基础面标高 。
➢标注设备管口符号、管口方位（或角度）、标高等 。
顶底 底
工作点标高 工作点标高
管中心标高 法兰面标高
中Ⅰ系列）
管道 等级
隔热 型式
SL1305－100 EL×××.×××
SL1305－100B1A（H） BOP EL×××.×××
标高（以管道中心线为基准）
5.3.1.4 图名
管道布置图 EL×××.×××平面
标高（以管底为基准）
管道布置图
A－A、B－B、…剖视
节目录 主菜单
5.3 管道布置图旳标注
电动式
气动式 液压或气动式
★传动构造应按实物旳尺寸百分比画出，以免 与管道或其他附件相碰。
节目录 主菜单
5.2 管道布置图旳视图
5.2.2.7 控制点
➢检测元件用直径为10 mm旳圆圈表达。 ➢用细实线将圆圈和检测点连接起来。 ➢圆圈内按PID检测元件旳符号和编号填写。 ➢一般画在能清楚体现其安装位置旳视图上。
节目录 主菜单
5.3 管道布置图旳标注
5.3.2.3 管道
➢ 标注出全部管道旳定位尺寸及标高，物料旳流动方向和管号。 ➢ 定位尺寸以mm米为单位，而标高以m为单位。 ➢ 全部管道都需要标注出公称直径、物料代号及管道编号。 ➢ 异径管，应标出前后端管子旳公称通径，如DN80/50或80×50。 ➢ 有坡度旳管道，应标注坡度（代号为i）和坡向 。
× ×－× × ×× 管架序号 管道布置图旳尾号 区号 管架生根部位旳构造 管架类别
各种管道的标识(课堂PPT)

各种管道的标识(课堂PPT)

3
常见管道分类：
胃管 尿管 气管导管 各种引流管 浅静脉穿刺管 深静脉导管
4
胃管：
1.填写置管的时间 及外露刻度 （如图所示）
2.粘贴部位： 胃管标识刻度 70cm外5cm处。
5
尿管：
1.填写置管的时间 （如图所示） 2.粘贴部位： 气囊端口处。
6
气管导管：
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： 气囊压力线后5cm处。
7
各种引流管：
1.填写置管的时间 （如图所示）
2.粘贴部位： 与引流管接口上 4-5cm处。
8
浅静脉穿刺管：
1.填写执行者及 置管的时间： （如图所示）
2.粘贴部位： 贴在针栓上。
9
深静脉导管：
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
各种管道的标识
主讲人：黄瑞丹(ICU)
1
主要内容：
管道标识的目的
掌握管道标识方法
重点！
2
管道标识的目的：
通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。
10
管道标识注意事项：
11
主要内容：
大家掌握了吗？
管道标识的目的 掌握管道标识方法
重点！12ຫໍສະໝຸດ 13
临床常见管道的固定方法及标识 PPT

临床常见管道的固定方法及标识 PPT


留置尿管的固定方法：
目的:防止牵拉后损伤尿道及尿管脱出 方法：如图（大“H”形3M胶带固定） 位置：尿管固定在大腿内侧上1/3 处
留置尿管的固定方法：
目的:防止牵拉后损伤尿道及尿管脱出 方法：如图 位置：尿管固定在大腿内侧上1/3 处
留置尿管的相关护理：
• 维持导尿管密闭引流系统。
• 维持尿液引流顺畅，避免导尿管曲折或压迫， 并定时排空尿袋。
临床常见管道的固定方法及标识
主要内容：
一、导管的分类 二、导管的护理原则 三、我院常用三大导管的护理及固定
导管的分类
用途 留置时间
植入的部位
供排 检 临 长 给出 测 时 期
性性
体腔内： 胸腹腔 关节腔 引流管
器官内腔： 血管内腔： 尿管、胃管、 输液管道、 脑室引流管 腔静脉管
道
类型 静脉导管、气管导管、尿管和引流管
导管的护理原则
通畅
不通畅不仅 起不到应有产生深 部感染，不 可不警惕。
固定
意外的脱管 往往会引起 严重的后果。
防逆流
无负压的引 流管放置不 宜高于或平 于引流管口， 以防逆流引 起感染！
非计划性拔管（UEX）：
UEX是指插管 意外脱落或未经医 护人员同意，患者 将插管拔除，也包 括医务人员操作不 当所致拔管。
• 尿袋位置应低于膀胱水平以下。
•如有渗尿情形，先检查尿管是否有受压、扭曲。 •尿管留置时，避免感染及尿管阻塞，鼓励患者 每日饮水量2500ml，保证尿量达2000ml以上。
•膀胱功能锻炼：在拔管前对患者尿管进行间歇 性夹闭的方法，以便使膀胱能定时充盈、排空， 促进膀胱功能的恢复。
气切导管的固定方法：
胃管（留置鼻饲）的相关护理：

管道标识

管道标识编辑词条编辑摘要摘要摘自目录1相关标准目录1相关标准收起编辑本段相关标准1、制作管道标识（管道色环）三要素：（1）识别色，（2）介质名称，（3）流向所有管道标识都必须注明识别色、介质名称和流向，这就是管道标识的基本三要素。

有些管道还须注明压力、流速、温度等，危险化学品管道需要用专用危化品色环，消防管道还要注明消防专用等。

2、执行标准：目前中国企业原则上都应执行《GB7231-2003》,但随着外资企业的不断涌入中国，国际上通用的《ANSI AB1-2007》标准也越来越多的在中国的企业中运用，另外不同行业都制定了行业标准，比如中石化和中石油的石油管路色环标注标准、中国国电关于电厂管道色环标准等等。

3、工业管道色环的分类：包裹式、自粘式、和铝制不锈钢制色环。

根据现场实际情况选择相应的管道色环，以前管道通过喷漆来进行标识，则需要有管道标识模板。

4、工业管道色环的数量统计方法：管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

在通长的管道上色环安装间隔为10米。

（见图1）图1 管道色环安装位置表1 工业管道色环数量统计表选择标准：《GB7231-2003》《ANSI AB1-2007》行业标准型号根据以上统计表，输入到以下附件EXCEL红色部分中，可以自动计算出管道色环实际数量及价格表2表25、各种管径对应的管道色环尺寸 5.1《GB7231-2003》对应的管道色环尺寸《GB7231-2003》中规定在管道上以宽为150mm 的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。

所以根据现场情况，管道色环的大小可做相应的调整。

《GB7231-2003》对应的管道色环尺寸如下表： 表3管径(有保温层按保温层的外径计算)介质名称标识流向箭头色环宽度外径59mm 以下 150mm 宽，绕管道一周 50mm 宽，绕管道一周外径60-159mm 150mm 宽，绕管道一周150mm 宽，绕管道一周外径160mm-250mm 150mm-300mm 宽，绕管道一周 150mm 宽，绕管道一周外径250mm-500 mm 300mm-600mm 宽，绕管道一周 150mm 宽，绕管道一周外径500mm 以上 600mm-1200mm 宽，绕管道一周 150mm 宽，绕管道一周管道色环中的字母、数字、箭头最小外形尺寸，应以能清楚观察识别的原则来确定5.2《ANSI AB1-2007》对应的管道色环尺寸新管道可以按照《ANSI AB1-2007》标准制作管道色环，老管道或表面有污垢的管道不建议使用这种方案，因为介质名称标识是直接粘贴在管道表面的，如果管道表面不光滑或者不清洁是粘贴不牢的，所以建议还是采用《GB7231-2003》的绕管道一周自粘方法制作，而且在中国的企业原则上还是执行中国的标准。

国家工业管道标识规范及颜色(2020年整理).pptx

5.识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标 识应符合下列要求：
1. 物质名称的标识 a）物质全称。例如：氮气、硫酸、。 b） 化学。例如：N2、H2SO4、CH3OH。
2. 物质流向的标识 1.工业管道内物质的流向用箭头表示，如果管道内物质的流向是 双 向的，则以双向箭头表示。
暗红
过热蒸汽
白
21 蒸汽回水冷凝液 暗红 蒸汽冷凝液(回) 绿
22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液(废) 黑
23 空气() 深蓝
白
24 仪表用空气
深蓝
仪表空气
白
25 氧气
天蓝
氧气
黑
26 氢气
深绿
氢气
红
27 氮(低压气) 黄
低压氮
黑
28 氮(高压气) 黄
高压氮
黑
学海无 涯
29 仪表用氮
黄
仪表用氮
学海无涯
5.2.2 当基本识别色的标识方法采用 4.2 中 d）和 e）时，则标牌 的指向就作为表示管道内的物质流向，如果管道内物质流向是双向 的，则标牌指向应做成双向的。
3.物质的压力、温度、流速等主要工艺参数的标识，使用方可按需 自行确定采用。
4.5.1 和 5.3 中的字母、数字的最小字体，以及 5.2 中箭头的最小外 形尺寸，应以能清楚观察识别符号来确定。
学海无 涯
国家工业管道标识规范及颜色
1. 目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设 备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。 本规范适用于中非地下埋没的气体和液体的输送管道。

各种管道的标识

气管导管 各种引流管 浅静脉穿刺管 深静脉导管
1.填写置管的时间 及外露刻度 （如图所示）
2.粘贴部位： 胃管标识刻度 70cm外5cm处。
1.填写置管的时间 （如图所示） 2.粘贴部位： 气囊端口处。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： 气囊压力线后5cm处。
1.填写置管的时间 （如图所示） 2.粘贴部位： 与引流管接口上 4-5cm处。
1.填写执行者及 置管的时间： （如图所示） 2.粘贴部位： 贴在针栓上。
1.填写置管的时间及 外露刻度 （如图所示） 2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
1、标签要用透明胶布覆盖、裁剪，作用是防水。
2、黏贴时要完美对折、塑型，目的是美观不易滑脱。
3、如管道有油迹或潮湿需擦干后黏贴，增加牢固性。
管道标识的目的
掌握管道标识方法
重点！
主讲人：黄瑞丹(ICU)
管道标识的目的
掌握管道标识方法
重点！
通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。

各种管道的标识

2.粘贴部位： 气囊压力线后5cm处。
A
7
各种引流管：
1.填写置管的时间 （如图所示）
2.粘贴部位： 与引流管接口上 4-5cm处。
A
8
浅静脉穿刺管：
1.填写执行者及 置管的时间： （如图所示）
2.粘贴部位： 贴在针栓上。
A
9
深静脉导管：
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
A
3
常见管道分类：
胃管 尿管 气管导管 各种引流管 浅静脉穿刺管 深静脉导管
A
4
胃管：
1.填写置管的时间 及外露刻度
（如图所示）
2.粘贴部位：
胃管标识刻度 70cm外5cm处。
A
5
尿管：
1.填写置管的时间 （如图所示）
2.粘贴部位： 气囊端口处。
A
6
气管导管：
1.填写置管的时间及 外露刻度 （如图所示）A10管道识注意事项：A11
主要内容：
大家掌握了吗？
管道标识的目的 掌握管道标识方法
重点！
A
12
A
13
各种管道的标识
主讲人：黄瑞丹(ICU)
A
1
主要内容：
管道标识的目的
掌握管道标识方法
重点！
A
2
管道标识的目的：
通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

管道标识制作方案
3、冷却循环水效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
2、冷冻水给水效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内1ANSI标准 1、GB7231-2003中国国家标准 适用于非地下埋没的气体，液体管道 2.ANSI标准
管道标识制作方案
2、根据国家标准，确定粘贴位置以及每个品种的数量 a：执行标准《GB-7231-2003》、《GB2893-2001》、《GB13690-1992》 b：二个标识之间的最小距离为10M，其标识的场所应该包括所有管道的 起点、终点、交叉点、转弯处、阀门和穿墙的管道上和其他需要标识的部位， 识别符号由特质名称、流向和主要工艺参数等组成。
管道标识制作方案
4、凝结水效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
7、常见介质效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
5、软化水效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
三、消防水管道效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
管道标识制作方案 方案目录
第一章：管道标识
1.管道标识的必要性
2.管道标识国家标准/ANSI标准 3.本次项目效果图/生产工艺 4.相关案例
管道标识制作方案
第一章：管道标识 一、管道标识的必要性 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有 效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不 仅能够节省对紧急情况的响应时间，更能使你的保养工作提高效率及时间、 成本等。 1.清晰地标注管道的介质及流向，减少各种事故的发生。 2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率； 3.降低企业日常运行中管道以及阀门维修保养的成本； 4.系统故障时，循着管道色标可快速维修并排除故障； 5.帮助企业满足国家标准和法规要求，通过安监部门的监督检查； 6.提升企业提高企业健康、安全和环境管理水平，吸引投资者； 7.保进企业通过ISO国际质量体系认证，进入国际市场。
管道标识制作方案
6、压缩空气效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案
三、1 蒸汽管道效果图
文字标识：40mm*200mm，60mm*300mm，100mm*600mm， 150mm*800mm ,300mm*900mm可选
流向箭头：30mm,50mm,100mm,150mm
材质：管道标识专用聚苯乙烯反光材料。 生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有 反光、防水、耐酸碱、耐高底温（-50-150度）特点； 使用期限：室外质保5年，室内10年。
管道标识制作方案

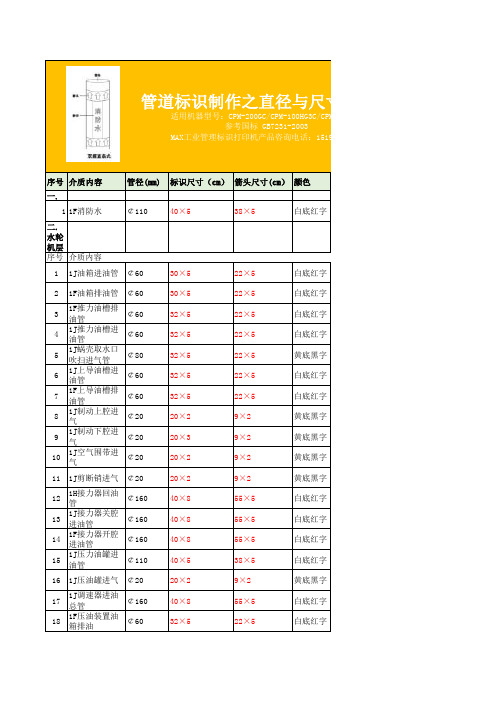

3、管道标识尺寸规格 根据不同管道直径区分标识的尺寸及流向箭头规格。
管道外径（含保温层） 59mm以下 60-159mm 160mm-249mm 250mm以上
文字标签尺寸 40*200mm 60*300mm 100*600mm 150*800mm
配套的流向箭头标识 30mm宽 50mm宽 100mm宽 150mm宽
