管道及设备标识施工标准做法

2024年电厂管道标志规定样本为提升生产现场系统管道及设备的标识标准化水平，增强现场文明生产程度，便于生产人员辨识并明确职责，特制订以下管理规定。

一、总体要求本规定旨在对生产现场系统管道及设备进行统一标识，具体要求如下：1. 管道介质种类应以管道底色、色环及文字进行标识，介质流向则通过箭头明确指示。

2. 设备名称需通过设备标志及阀门标牌进行标识，并配备设备专责人标牌。

3. 在管路交叉点、阀门、穿墙处两侧及管道密集等难以辨识的部位，以及需识别的其他部位，均应按照规定涂刷色环、介质名称及箭头。

4. 流体的其他识别符号，如压力、温度等，可根据实际需要在上述规定部位附近涂刷。

5. 当识别符号直接涂刷在外径小于90毫米的管路上难以识别时，应在所需识别部位悬挂标牌（尺寸为250×100毫米，指向尖角为90度），标牌上应标注流体名称，并用标牌尖端指示流体流向。

二、标志的制作标志制作的具体要求如下：1. 管道涂色及色环颜色参照附录1。

色环、介质名称、流向在管道上的相对位置见附录2。

2. 设备标志牌应采用铝板制作，长方形，字体使用仿宋字。

大型设备可直接在设备上印写标志。

3. 阀门标牌采用铝板制作，圆形，金属底色，内外环绿色，绿色仿宋体字，配备开关箭头，颜色为绿色。

三、标识涂漆及安装标识涂漆及安装的具体要求如下：1. 确保各种管道色环清晰，介质流向明确，设备标志清晰、字体美观、整齐，设备名称及设备负责人标识落实。

2. 标牌安装应采用粘贴或铆接方式，保持横平竖直，不得歪斜，确保粘贴或铆接牢固，无脱落现象。

3. 阀门标牌安装采用粘贴或由阀门手轮背帽固定，背帽不得压在文字上，以免造成文字不清或无法完全看清。

4. 同一类型设备的标志应安装在设备的同一位置上；同一类型管道标识应涂在同一标高同一位置上。

5. 主厂房内水平布置的管道，色环或箭头应画在明显位置，并在同一水平中心轴线上。

6. 主厂房竖排管道，色环或箭头应画在零米、运行平台及以上穿墙部分。

设备管道标识喷字施工方案一.项目概况本项目为设备管道标识喷字施工工程，主要针对各类工业设备、管道进行标识喷字，以明确设备、管道的介质、流向、参数等信息，提高设备管道的安全运行水平，便于日常维护与管理。

工程范围包括但不限于石油、化工、电力、冶金等行业的设备管道标识喷字。

二.编制依据1.国家及地方相关法律法规、标准及规定；2.工程设计文件、图纸、技术规范及要求；3.施工现场实际情况；4.施工经验及类似工程案例。

三.施工组织设计1.施工组织结构（1）项目指挥部：负责整个工程的组织、协调、管理和决策；（2）施工项目部：负责现场施工组织、协调、管理和质量控制；（3）施工班组：负责具体施工任务；（4）质量、安全、材料、后勤等相关部门：负责相应工作。

2.人员配置（1）项目经理：负责项目全面工作；（2）施工员：负责现场施工组织、协调；（3）质量员：负责施工质量监督、检查；（4）安全员：负责施工现场安全管理；（5）材料员：负责材料采购、保管；（6）施工班组：负责具体施工任务。

3.施工进度计划根据工程量、现场条件等因素，制定合理的施工进度计划，确保工程按期完成。

4.施工质量控制（1）施工前对施工人员进行技术培训，确保施工人员掌握相关技能；（2）施工过程中严格执行施工工艺、标准及要求；（3）对施工过程进行监督检查，发现问题及时整改；（4）施工完成后进行验收，确保工程质量符合要求。

5.施工现场管理（1）现场设立施工指挥部，配备齐全的施工设备和材料；（2）严格执行施工现场管理制度，确保施工现场整洁、有序；（3）加强施工现场安全防护，预防安全事故；（4）加强施工现场环境保护，减少施工对环境的影响。

四.施工工艺1.施工前准备（1）了解工程概况，明确施工范围、内容；（2）审查图纸，了解设备管道布局、尺寸、介质等信息；（3）制定施工方案，明确施工工艺、方法；（4）准备施工所需材料、设备。

2.施工流程（1）设备管道表面处理：清洁、打磨、除尘；（2）测量、定位：根据图纸要求，在设备管道上测量、定位喷字位置；（3）喷字：采用专用喷字设备进行喷字；（4）检查、验收：对喷字效果进行检查、验收；（5）清理现场：施工完成后，清理施工现场。

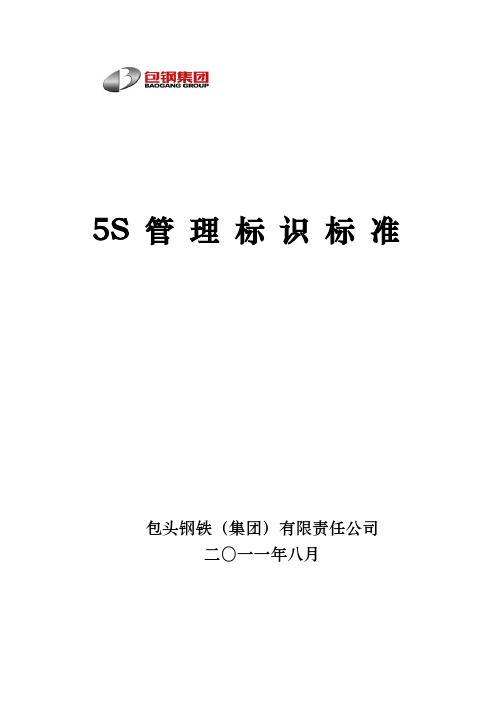

5S 管理标识标准包头钢铁（集团）有限责任公司二〇一一年八月前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S 管理标识标准》。

本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。

本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。

本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。

本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。

目录第一部分工业建（构）筑物、设施、设备标识标准 (1)第二部分安全标识标准 (13)第三部分现场标识标准 (21)第四部分消防安全标识标准 (34)第五部分厂区道路交通标识标准 (39)第六部分办公室物品标识及定置标准 (46)第七部分其他常用标识标准 (51)第八部分厂容环境管理标准 (62)第一部分工业建（构）筑物、设施、设备标识标准1 工业建（构）筑物1.1 工业建（构）筑物色彩的规定1.1.1 主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-2001 76 G10，GSB05-1426-2001 58 YR03）。

厂房结构为银灰色，色卡号为（GSB05-1426-2001 74 B04）。

厂房气楼颜色为橄榄灰（GSB05-1426-2001 80 GY03）。

厂房内墙面为白色（彩板厂房除外）。

色卡按GB/T 15608-2006 《中国颜色体系》的规定执行，颜色控制范围为N9～N9.5之间。

1.1.2 办公楼办公楼外墙面颜色采用主色为GSB16-1629-2003标准中SM1-0813，套色为中灰色。

工业管道基本识别色、识别符号和安全标识规定模板1. 引言为了加强企业对工业管道的管理和安全保障，规范工业管道的识别色、识别符号和安全标识，确保员工和设备的安全，提高工作效率，特订立本规定。

2. 识别色规定2.1 管道颜色分类及其含义为了便于员工对工业管道进行区分，规定如下管道颜色分类及其含义：•红色：表示不安全、停止或紧急情况，如高压、高温、毒性物质等；•黄色：表示警告、注意或注意事项，如低压、温度较高等；•绿色：表示安全、正常运行或设备启动；•蓝色：表示具有特殊作用或向员工供应特定信息，如供水管道、消防设备等；•灰色：表示特别规管道或设备。

2.2 识别色标准2.2.1 管道识别色标准•红色：Pantone 186C；•黄色：Pantone 7409C；•绿色：Pantone 369C；•蓝色：Pantone 293C；•灰色：Pantone 430C。

2.2.2 标签识别色标准•标签背景色统一采用白色（白色标签背景上若有图标，则需使用其它颜色背景）；•字体和图标颜色使用对应管道识别色（红色、黄色、绿色、蓝色、灰色）；•字体大小为正常可读清楚的大小。

3. 识别符号规定为了提高工业管道的识别效果，规定以下识别符号：•管道识别符号：用于标示管道的类型和功能；•设备识别符号：用于标示连接在管道上的设备；•方向箭头符号：用于标示流体或气体的流动方向。

符号设计应符合以下原则：•简洁明白，便于辨识；•符号应具备统一性，避开多种符号混用；•符号应搭配管道颜色使用。

4. 安全标识规定4.1 安全标识内容的设计要求•安全标识应简洁明确，符合国家相关标准和规定；•安全标识应具备统一性，避开不同标识间产生混淆；•安全标识应搭配管道颜色和识别符号使用。

4.2 安全标识的种类和标识位置依据不同的安全需求，应设置相应的安全标识，并在以下位置进行标识：•逆止阀、隔离阀、紧急迫断按钮等安全装置上设置相应安全标识；•管道及设备相近进行明显可见的标识。

给水设备安装施工方案（一）、水泵安装1、安装准备安装前应对水泵基础进行复核验收，基础尺寸、标高、地脚螺栓的纵横向偏差应符合标准规范要求。

2、开箱检查按水泵的装箱清单对水泵及配件进行清点，组织设备的开箱验收，检查水泵的主要参数是否符合设计参数、检查水泵的外观是否有损坏、锈蚀等缺陷。

按设备的技术文件的规定清点泵的零部件，并做好记录，对缺损件应与供应商联系妥善解决；管口的保护物和堵盖应完善。

核对泵的主要安装尺寸应与工程设计相符。

3、施工流程基础施工及验收→机座安装→测定底座水平度→地脚螺栓安装→水平找正→水泵找平→水泵及罐体吊装→平垫铁安装→检测安装偏差→设备试运行4、基础检查水泵安装前，对水泵基础进行检查验收，检查水泵基础强度是否满足要求，检查表面是否平整、光滑，有无麻坑、露筋、蜂窝等缺陷，复核地脚螺栓的尺寸位置。

5、减振器安装本工程水泵减振采用减振台座加弹簧减振器的安装方式，将弹簧减振器按照水泵技术样本进行尺寸定位并安装在水泵基础上，然后将减振台座与弹簧减振器连接。

弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过厂家技术人员的精确核算，并征得设计师确认。

6、水泵安装基础验收合格后，安装无负压变频供水设备，吊装采用三脚架或在楼板上设支架，利用手动葫芦作为起重工具。

起吊时，钢丝只能系在吊环上。

水泵就位后进行找正，包括中心线找正、水平找正和标高找正。

在无负压变频供水设备安装就位以后，对水泵等进行精校，进行配管安装。

水泵找正找平后，向地脚螺栓孔和基础与水泵底座之间的空隙内灌注水泥砂浆，待水泥砂浆凝固后再拧紧地脚螺栓，并对水泵的位置和水平进行复查，以免水泵在二次灌浆或拧紧地脚螺栓时发生位移。

在水泵二次灌浆混凝土强度达到75%以后，对水泵进行精校，进行配管安装。

管道与泵体连接时不得进行强行组合连接，管道重量不能附加在泵体上。

水泵的吸水管及出水管设支撑，避免重量加到泵体及连接处。

厂房设备管路标识实施细则第一章总则第一条为了规范厂房设备管路的标识工作，提高厂房设备管路的安全工作水平，制定本实施细则。

第二条本实施细则适用于各类厂房设备管路标识工作。

第三条厂房设备管路标识应符合相关法律法规的要求，并参照国家技术标准和行业标准。

第四条厂房设备管路标识应具备明确、醒目、稳固、易懂、规范的特点。

第五条厂房设备管路标识的内容应包括管路名称、管路功能、管路材质、管路压力等信息。

第六条厂房设备管路标识的形式可以采用图示、文字、图文结合等方式。

第七条按照厂房的不同特点，可以采用颜色标识、符号标识的方式进行设备管路标识。

第八条厂房设备管路标识应定期检查、维护，确保标识的清晰、完整、可读。

第二章厂房设备管路标识的要求第九条厂房设备管路标识的名称应与设备管路的实际名称一致。

第十条厂房设备管路标识的名称应该使用标准化的文字和符号，以便于工作人员理解。

第十一条厂房设备管路标识的颜色应选择醒目、易识别的颜色，如红色、黄色、绿色等。

第十二条厂房设备管路标识的字体应选择清晰可读的字体，字体大小应根据实际需要确定。

第十三条厂房设备管路标识的标志、符号应与国家和行业标准相符，以便于工作人员理解。

第十四条厂房设备管路标识的位置应选择在设备管路的上方、侧面等显眼的位置，以便于工作人员观察。

第十五条厂房设备管路标识的材质应选择耐久、防腐蚀、防水等特性的材料。

第十六条厂房设备管路标识应设计合理，不得影响设备管路的正常操作和安全。

第十七条厂房设备管路标识的信息应及时更新，确保与设备管路的实际情况一致。

第三章厂房设备管路标识的管理第十八条厂房设备管路标识的管理应建立标识档案，包括标识位置、标识内容、标识时间等信息。

第十九条厂房设备管路标识的管理人员应具备相关标识知识和技能，能够熟练操作标识设备。

第二十条厂房设备管路标识的管理人员应定期对标识进行检查，及时修复、更换损坏的标识。

第二十一条厂房设备管路标识的管理人员应做好标识的维护和保养工作，确保标识的清晰、完整、可读。

24 电气桥架、设备标识施工标准做法1 工艺原理采取喷涂或成品标识牌方法，对电气设备进行标识。

2 工艺步骤3 施工关键点3.1 字模制作（1）依据桥架、线槽宽度确定字模字体大小，（宽度小于200mm时，字体宽度为50mm～60mm；宽度大于200mm时，字体宽度为100mm，字体间距小于1个字符。

）（2）配电箱（柜）标识可采取成品标识牌或喷涂标识。

配电箱（柜）喷涂字模文字宽度为40～45mm。

（3）桥架喷漆字模宜采取竖向排版，依据设计图纸标明桥架用途（消防桥架、非消防桥架、弱电桥架、消防弱电桥架、强电桥架等）。

（4）配电箱喷漆字模宜采取横向排版，标明配电箱用途（动力、照明或控制箱）（5）字模材质可采取背胶纸或PVC塑料板。

字体为黑体加粗，颜色为红色。

（6）配电箱（柜）内开关标识采取背胶纸打印，文字宽度为20～25mm，应反应控制对象名称，控制回路等。

3.2定位（1）标识应标在易于观察部位，竖向桥架应标识在正面居中。

（2）水平桥架高度小于 1.5m时，标识在顶面或侧面；多层桥架或高度在1.5m～2.0m时，标识在侧面；高度大于2.0m时，标识在底面或侧面。

（3）并排排列桥架标识应一致。

竖向文字应自上而下，水平文字应自左向右。

（4）竖向每层强、弱电井均要标识，水平长直桥架直线段标识间距宜为20m，桥架分支处、转弯处做标识。

3.3标识（1）在电气设备上固定好喷涂字模位置，喷涂完成后取下字模。

（2）喷涂字体牢靠、清楚，喷涂无流坠。

（3）配电箱（柜）标识如采取成品标识牌，标识牌要粘贴牢靠、端正。

（4）配电箱（柜）内开关采取背胶纸打印粘贴在开关上。

图24-1 水平桥架标识做法实例图图24-2 竖直桥架标识做法实例图图24-3 配电箱箱体标识实例图图24-4 配电箱内空开标识实例图。

管道安装通用工艺1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地沟；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

2 主要施工程序管道安装施工主要工序见流程图： 3）主要施工方法及技术要求 (1 施工准备①. 施工前认真熟悉图纸和相应的规范，进行图纸会审。

仔细阅读并理解设计说明中关于管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。

熟悉管道的分布、走向、坡度、标高，并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并做好图纸会审记录。

②. 编制施工进度计划、材料进场计划及作业指导书，③. 对施工班组进行施工技术交底, 方式是书面交底和口头交底，使班组明确施工任务、工期、质量要求及操作工艺。

交底可根据进度进行多次，随时指导班组最好地完成安装任务。

④. 根据现场情况配置机械设备，计量器具及劳动力计划。

管道安装施工主要工序流程图（2）材料准备及验收材料采购、进场、检验及保管程序如下：①对进场材料进行严格检查，必须符合设计要求。

②材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交总包及业主、监理审批。

③材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。

④由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、分规格堆放及管理，同时采取防止变形、防止受潮霉变等措施，对材料出库验证并办理相关的领用手续。

⑤材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料布遮挡严实，避免受日晒雨淋。
