管道标识规范

国家工业管道标识要求规范与颜色随着工业的发展，工业管道的使用越来越广泛，为了确保工业管道的安全和顺利运行，国家对工业管道标识提出了一系列的要求规范和颜色的要求。

首先，国家对工业管道标识的要求规范主要包括以下几个方面：1.标识内容要清晰明确：工业管道标识应该包括管道用途、介质、流速、流向等相关信息，使用户能够清晰地了解管道的用途和特性，以便进行正确操作和维护。

2.标识位置要明显可见：工业管道标识应该明确地安装在管道附近，位置要明显可见，以便用户能够迅速找到标识，并进行相应的操作。

3.标识标准要统一规范：工业管道标识应该符合国家相关标准，标识的尺寸、字体、颜色等要求应该统一规范，以确保标识的可读性和有效性。

其次，国家对工业管道标识的颜色也有一定的要求，不同的颜色代表着不同的含义。

以下是一些常用的工业管道标识颜色及其含义：1.红色：表示危险、高压、高温等危险情况，管道周围需要特别注意安全。

2.橙色：表示警告、注意或需要特别小心的地方，可能存在一定的危险。

3.黄色：表示注意或警告，管道周围可能存在一些危险，但不是特别严重。

4.绿色：表示安全或正常工作状态，没有任何危险。

5.蓝色：表示冷却、消防、给水等用途。

6.紫色：表示腐蚀性、有毒、易燃等危险情况，管道周围需要特别小心和避免紧急情况。

需要注意的是，不同国家和地区可能有不同的标准和要求，上述只是一些常用的颜色及其含义，具体标准请参考当地相关规定。

总结起来，国家工业管道标识的要求规范与颜色，主要是为了确保工业管道的安全运行。

标识内容要清晰明确，位置明显可见，标准统一规范，颜色具有特定的含义，以便用户能够迅速了解管道的用途和特性，做出正确的操作和维护。

在实际应用中，我们应该按照国家要求进行标识，并根据需要做好标识的维护和更新。

气体管道标识标准规范最新一、总则1. 本规范适用于所有工业、民用和公共设施中的气体管道系统。

2. 气体管道的标识应清晰、准确，易于识别和维护。

3. 标识应符合国家和地方的相关安全标准及法规要求。

二、标识内容1. 管道应标明所输送气体的名称或化学符号。

2. 应标明管道的工作压力和温度范围。

3. 管道材质、规格和流向也应予以标识。

三、标识方法1. 管道标识可采用喷涂、粘贴标签或使用管道标识带等方式。

2. 标识应使用耐久性材料，保证在管道使用寿命内不褪色、不脱落。

3. 标识颜色应符合国际通用标准，如氧气管道通常为蓝色，天然气管道为黄色等。

四、标识位置1. 管道标识应设置在管道的起点、终点、转弯处、分支点及阀门等关键部位。

2. 在管道穿越墙体或地板时，应在穿越点两侧进行标识。

3. 标识应设置在易于观察的位置，避免被遮挡或损坏。

五、安全警示1. 对于易燃、易爆或有毒气体管道，应在显著位置设置安全警示标识。

2. 安全警示标识应包含紧急情况下的应急措施和联系方式。

3. 警示标识应使用醒目的颜色和图形，确保在紧急情况下能够迅速识别。

六、维护与管理1. 管道标识的维护应定期进行，确保标识的清晰和准确。

2. 任何管道标识的变更都应记录在管道管理系统中，并及时更新现场标识。

3. 管道标识的维护和管理应由专业人员负责，确保符合规范要求。

七、监督与检查1. 管道系统的使用单位应定期对管道标识进行检查，确保其符合规范要求。

2. 对于不符合规范的标识，应立即进行整改。

3. 相关监管部门应定期对管道标识的规范执行情况进行监督和检查。

八、附则1. 本规范自发布之日起实施，原有与本规范不一致的规定同时废止。

2. 对于特殊情况下的管道标识，可依据具体情况制定补充规定。

请注意，本规范为示例文本，实际应用时应根据具体的国家或地区法规、行业标准以及具体情况进行调整和完善。

管道标识密度标准
在管道系统中，管道标识的密度标准是指在一定长度范围内标识的数量。

管道标识是用来标示管道内输送的液体、气体、固体等的性质、流向、危险等信息，以确保管道系统的安全运行。

根据美国国家消防协会（NFPA）的标准，管道标识的密度应
根据管道的直径和距离进行规定。

具体标准如下：
1. 直径小于3/4英寸的管道：每10英尺至20英尺（3.05米至6.1米）标识一个。

2. 直径在3/4英寸至10英寸（25.4毫米至254毫米）之间的
管道：每50英尺至100英尺（15.2米至30.5米）标识一个。

3. 直径大于10英寸的管道：每100英尺至200英尺（30.5米
至61米）标识一个。

需要注意的是，这些标准是基于在一般工业环境中的最低要求，对于危险物质输送的特殊情况，可能需要更严格的标识要求。

因此，在设计和布置管道标识时，还应根据实际情况和相关规范进行评估和确定。

管道标识标准
为了使生产现场管道标识达到规范化管理，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007 《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。

一、管道标识按以下三种方法进行标识：
a）管道全长上标识（管道颜色为标识色）；
b）在管道上以宽为150mm的色环标识；
c）在管道上以系挂的识别色标牌标识。

二、管道的介质名称和介质流向箭头的位置和形状。

1—介质流向箭头 2—介质名称
图中尺寸数值见下表，介质流向箭头尖角为60º
管道介质名称和管道介质流向箭头尺寸mm
三、管道标识要求
①采用a标识时，管道颜色为标识色，介质流向箭头和介质名称用对比色。

②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。

③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。

④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。

标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定。

⑤以c方法标识时，则标牌的指向就作为表示管道内介质流
向，如果管道内介质流向是双向的，则标牌的指向应做成双向的。

⑥管道识别符号由介质流向和介质名称构成，名称可用全称或化学符号标识。

⑦管道内介质的流向用箭头表示，如果管道内介质流向是双向的，则以双箭头表示。

四、管道识别色规定。

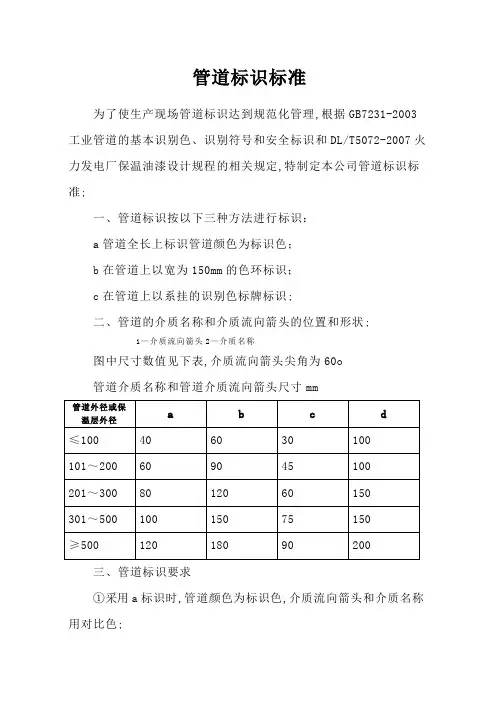

管道标识标准
为了使生产现场管道标识达到规范化管理,根据GB7231-2003工业管道的基本识别色、识别符号和安全标识和DL/T5072-2007火力发电厂保温油漆设计规程的相关规定,特制定本公司管道标识标准;
一、管道标识按以下三种方法进行标识：
a管道全长上标识管道颜色为标识色；
b在管道上以宽为150mm的色环标识；
c在管道上以系挂的识别色标牌标识;
二、管道的介质名称和介质流向箭头的位置和形状;
1—介质流向箭头2—介质名称
图中尺寸数值见下表,介质流向箭头尖角为60o
管道介质名称和管道介质流向箭头尺寸mm
三、管道标识要求
①采用a标识时,管道颜色为标识色,介质流向箭头和介质名称用对比色;
②采用以上b、c方法标识的,二个标识之间的最小距离应为10m;
③采用以上b、c方法标识的,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位;
④外径小于76mm的管道,一般采用c方法标识,不需标色环,介质名称用对比色标注在标牌上;标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定;
⑤以c方法标识时,则标牌的指向就作为表示管道内介质流向,如果管道内介质流向是双向的,则标牌的指向应做成双向的;
⑥管道识别符号由介质流向和介质名称构成,名称可用全称或化学符号标识;
⑦管道内介质的流向用箭头表示,如果管道内介质流向是双向的,则以双箭头表示;
四、管道识别色规定。

管道标识安全标准
简介
管道标识是确保工作场所安全的重要组成部分。

通过正确使用
管道标识，可以有效预防事故和减少人身伤害。

本文档旨在提供管
道标识安全标准，以帮助组织制定和实施相关的安全措施。

标准要求
1. 管道标识必须清晰可见，并与周围环境相协调。

2. 标识必须包含管道的信息，如管道内容、方向、危险级别等。

这些信息应根据相关标准进行统一和规范。

3. 标识应采用耐用且清洁易擦拭的材料制作，以保证长期可读性。

4. 标识必须正确安装在管道上，并确保能够被工作人员和访客
容易辨认。

5. 管道标识应及时更新，以反映管道内容或危险级别的变化。

标识设计
1. 标识的颜色应根据管道内容和功能进行选择。

常用的颜色包
括红色、黄色、蓝色、绿色等，每种颜色代表特定的含义。

2. 标识上的文字和图标应简洁明确，以便快速理解和识别。

3. 标识的尺寸应根据管道的大小和安装位置进行确定，确保能够清晰可见。

标识培训
1. 所有工作人员必须接受相关的标识培训，包括标识的含义、解读和应对措施。

2. 定期组织标识培训和考核，以确保工作人员理解并能正确使用管道标识。

管道标识检查和维护
1. 定期检查和维护管道标识的完整性和可读性。

2. 如发现标识损坏、模糊或不清晰，应立即更换或修复。

总结
管道标识的正确使用对于保障工作场所安全至关重要。

遵循以上标准要求，并进行相关培训和维护，可以有效预防事故和降低风险。

组织应根据实际情况制定和执行管道标识安全措施，以确保工作人员和访客的安全。

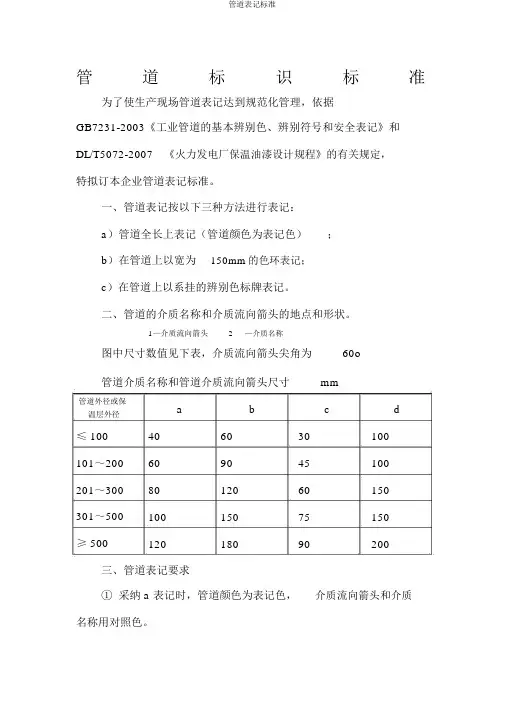

管道标识标准为了使生产现场管道表记达到规范化管理，依据GB7231-2003《工业管道的基本辨别色、辨别符号和安全表记》和DL/T5072-2007《火力发电厂保温油漆设计规程》的有关规定，特拟订本企业管道表记标准。

一、管道表记按以下三种方法进行表记：a）管道全长上表记（管道颜色为表记色）；b）在管道上以宽为150mm的色环表记；c）在管道上以系挂的辨别色标牌表记。

二、管道的介质名称和介质流向箭头的地点和形状。

1—介质流向箭头2—介质名称图中尺寸数值见下表，介质流向箭头尖角为60o管道介质名称和管道介质流向箭头尺寸mm管道外径或保a b c d温层外径≤ 100406030100101～200609045100201～3008012060150301～50010015075150≥ 50012018090200三、管道表记要求①采纳 a 表记时，管道颜色为表记色，介质流向箭头和介质名称用对照色。

②采纳以上b、c 方法表记的，二个表记之间的最小距离应为 10m。

③采纳以上 b、c 方法表记的，其表记的场所应当包含全部管道的起点、终点、交错点、转弯处、穿墙处及管道密集难以鉴其他部位。

④外径小于76mm的管道，一般采纳c 方法表记，不需标色环，介质名称（用对照色）标明在标牌上。

标牌最小尺寸应以能清楚察看辨别色和标牌上的介质名称来确立。

⑤以 c 方法表记时，则标牌的指向就作为表示管道内介质流向，假如管道内介质流向是双向的，则标牌的指向应做成双向的。

⑥ 管道辨别符号由介质流向和介质名称组成，名称可用全称或化学符号表记。

⑦ 管道内介质的流向用箭头表示，假如管道内介质流向是双向的，则以双箭头表示。

四、管道辨别色规定介质种类辨别色对照色（箭头、色环、介质名称）凝固水、除盐水、化绿色白色学补给水、磷酸三钠、锅炉给水、疏水循环水、工业水、黑色黄色射水、冲灰水过滤水、煤泥、空气天蓝色白色盐水白色黑色蒸汽、酸液、消防水红色白色氨气、联氨、碱液、黄色黑色瓦斯气、油。

1管道标识颜色对照及标识文字内容：序号介质名称管道颜色(材质)管道颜色标准标识文字内容标识颜色1压缩空气淡蓝PB06压缩空气白色2蒸汽铝皮管蒸汽大红3循环水艳绿G03循环进水、循环回水白色4去离子水不锈钢、PVC 去离子水艳绿5消防水银粉消防水大红6热水银粉热水进、热水回大红7废水艳绿G03废水白色8天然气中黄Y07天然气黑色9氮气中黄Y07氮气黑色10氩气白色氩气黑色11氯气棕色YR05氯气白色12氮氯混合气棕色、中黄间隔氮氯混合气白色13CO 2灭火剂大红R03CO 2灭火剂白色14轧制油象牙色Y04轧制油黑色15乳液象牙色Y04乳液黑色16液压油棕黄YR06液压油白色17润滑油棕黄YR06润滑油白色18风中灰B02送风、排风、高温热风中黄19废料中灰B02废料中黄20废气中黄Y07废气黑色21油雾艳绿G03油雾白色23456文字高×宽（mm）字间距（mm）500×500300a=150300×300200a=100120×12080a=5060×6040a=2535×3520a=1560×6040a=20b=6a,c=2a主管道标识间距10~20米（同一车间内主管道的标识间距一致），在弯管处和管道交叉处适当增加标识数量，支管每段直管设一处标识车间管道标识规范直径≥50mm的常温管道，标识用不干胶贴在管道上；直径＜50mm或外部温度高于100℃的管道挂铝标牌，厚度1~2mm，标牌刷漆颜色与管道颜色一致，上面贴不干胶标识管道直径（mm）D≥1000箭头大小（mm）原有管道为不锈钢管、塑料管、铝皮或镀锌铁皮保温层等不需要防腐的，管道或保温层外不刷漆标识由文字+箭头组成，标识文字为黑体字；贴在水平管道上的标识为文字在左、箭头在右，竖直管道上的标识为文字在上、箭头在下；水平管道铝标牌上的标识为文字在上、箭头在下，竖直管道铝标牌的标识为文字在左，箭头在右D＜5050≤D＜100500≤D＜1000200≤D＜500100≤D＜2007D≥50D＜50。

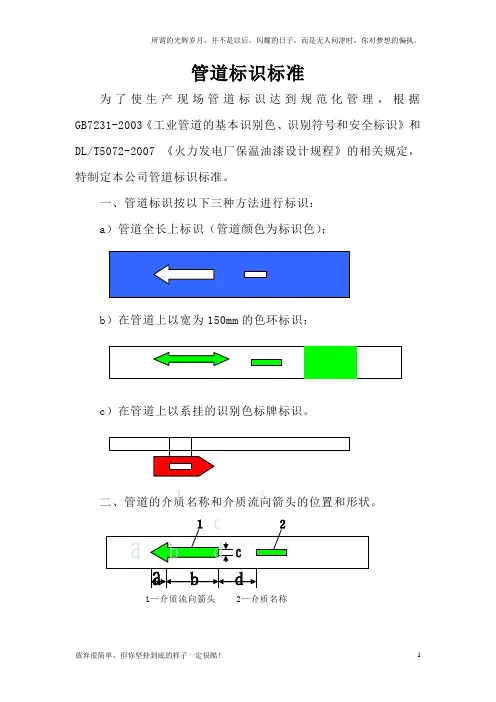

管道标识标准
为了使生产现场管道标识达到规范化管理，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。

一、管道标识按以下三种方法进行标识：
a）管道全长上标识（管道颜色为标识色）；
b）在管道上以宽为150mm的色环标识;
<=^>
c）在管道上以系挂的识别色标牌标识
二、管道的介质名称和介质流向箭头的位置和形状
1 2
1
图中尺寸数值见下表，介质流向箭头尖角为60o
管道介质名称和管道介质流向箭头尺寸mm
三、管道标识要求
①采用a标识时，管道颜色为标识色，介质流向箭头和介质
名称用对比色。

②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。

③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。

④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。

标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定。

⑤以c方法标识时，则标牌的指向就作为表示管道内介质流
向，如果管道内介质流向是双向的，贝y标牌的指向应做成双向的。

⑥管道识别符号由介质流向和介质名称构成，名称可用全称
或化学符号标识。

⑦管道内介质的流向用箭头表示，如果管道内介质流向是双向
的，则以双箭头表示。

四、管道识别色规定
［此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好］。

管道标识规范做法3.1管道3.1.1材料：自喷漆或不干胶纸。

3.1.2工具：剪刀、裁纸刀、钢板尺。

3.1.3工序：图样设计→模板制作或图样制作→位置确定及清理T喷涂姗贴。

3.1.4工艺方法：(1)标识部位应选在宜观察部位。

应设置在便于操作、观察的直线段上，避开管件等部位，成排管道标识应整齐一致。

(2)垂直管道宜标识在朝向通道侧管道轴线中心，成排管道以满足标识高度的直线段最短管道为基准，依次一致标识。

⑶水平管道轴线距地小于1.5m时，标识在管道正上方；在1.5m~2.0m时，标识在正视侧面；大于2.0m时，标识在正下方或侧面。

(4)标识内容应反映系统名称及编号、介质流向；标识形式包括颜色、色环、文字、箭头。

(5)标识所采用的颜色应根据管道面色确定，依照表3.1-1。

(6)采用色环标识时，请参照有关标准GB7231-2003标准的有关规定执行。

(7)文字统一采用黑体加粗字,管径在80mm~150mm时,文字大小为50mm~60mm宽；管径大于15Omm时，文字大小为80mm-100mm宽。

箭头与文字间、文字与文字间间距不大于1个文字宽度，成排管道标识字体大小应一致。

(8)单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字左侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。

竖向文字方向应自上而下，水平文字方向应自左向右。

(IO)喷漆或粘贴前管道表面应清理干净、干燥。

采用自喷漆时，喷涂应防止污染，周围应保护到位。

3.1.5控制要点：标识颜色、大小、位置。

3.1.6质量要求：喷涂或粘贴要牢固、清晰，喷涂无流坠，粘贴无翘边。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

管道油漆标识标准1.目的：1.1保证工厂管道油漆颜色和标识规范一致。

1.2通过颜色和标识能简单准确识别管道内介质类型以判断风险程度。

2.适用范围:2.1工厂管道油漆,管道标识,厂区标识线等.3.主要规则A.管道油漆基本颜色为了便于识别管道内介质的种类及性质以及介质流向，从而达到保证安全生产操作的目的，故对全厂管道的标识做了如下规定：a.凡是不锈钢、铝材、塑料类制造的管道以及加了保温层的管道均不另行涂漆，但需加识别标签。

b.对无保温层的碳钢管道，除了表面要涂漆外，还要加识别标签。

c.对于无保温层的碳钢管道，管道表面刷漆颜色按照下表使用：管道介质管道油漆颜色RAL 中文颜色名称对应RAL 色号原ICI 油漆编号ICI 建议新色号漆膜颜色标准卡蒸汽管红色宝石红RAL3003D389-43764360压缩空气管兰色信号蓝RAL5005D389-61361219供水管道绿色信号绿RAL6032D389-2318563208污水管黑色墨黑色RAL9005D389-00060546燃气管沼气管黄色信号黄RAL1003D389-2613966844安全阀排空管道红色宝石红RAL3003D389-43764360d.制冷设备及管道按照如下标准执行:B.制冷设备和管道防腐要求a.制冷设备和管道防腐工程应在系统严密性试验合格后进行。

b.涂漆前应清除设备、管道表面的铁锈、焊渣、毛刺、油和水等污物。

c.涂漆施工宜在5-40℃的环境温度下进行，并应有防火、防冻、防雨措施。

d.涂漆应均匀、颜色一致;漆膜附着力应牢固，无剥落、皱皮、气泡、针孔等缺陷。

e.对于没有保温层的制冷设备及管道的外壁涂漆的种类、颜色等应符合上述要求;一般应采用防锈漆打底，调和漆罩面的施工工艺。

制冷压缩机及机组和空气冷却器可不再涂漆。

C.管道识别标签a.管道识别标签颜色管道标识标签颜色随着介质不同而有变化。

其上有字母以及相对应中文对管道介质的种类及性质作文字性说明，其上箭头表示介质的流向。

管道标识城市标准
引言
管道标识是保障城市基础设施安全的重要组成部分。

本文档旨
在制定管道标识的城市标准，确保标识的一致性和可读性，提高管
道运维的效率和安全性。

标识规范
1. 标识要素
- 标识颜色: 根据管道功能和风险等级确定标识的颜色，例如红
色表示高风险、黄色表示中风险、绿色表示低风险。

- 标识图案: 根据管道类型确定标识的图案，如水管、燃气管等。

- 标识文字: 根据管道功能和内容确定标识上的文字，如“水管”、“燃气管”等。

2. 标识位置
- 标识应放置在管道及其相关设备的显眼位置，方便人员识别。

- 标识应沿着管道线路进行布置，以便清晰表示管道的走向和
位置。

3. 标识尺寸
- 标识的尺寸应根据管道的直径和重要性进行确定，确保标识可见性。

4. 标识维护
- 标识应定期检查和维护，确保标识的清晰可读性。

- 标识损坏或模糊不清时，应及时更换或修复。

管道标识管理
1. 标识责任部门
- 城市相关部门应负责管道标识的管理和维护工作，确保标识的有效性。

2. 标识记录
- 建立管道标识记录数据库，包括标识位置、颜色、图案、文字等信息，方便管理和查询。

3. 标识指南
- 制定管道标识指南，明确标识的规范和要求，提供给相关人员参考和执行。

4. 标识培训
- 对负责管道标识管理的人员进行培训，提升其标识识别和维护的专业能力。

结论
制定管道标识的城市标准对于确保城市基础设施的安全运行至关重要。

本文档提出了标识规范和管理措施，希望能够有效提升管道运维的效率和安全性。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类 基本识别色 颜色标准编号色样水 艳绿 G03 见电子版本水蒸气 大红 R03 空气 淡灰 B03 气体 中黄 Y07 酸或碱 紫 P02 可燃液体 棕 YR05 其他液体 黑 - 氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
