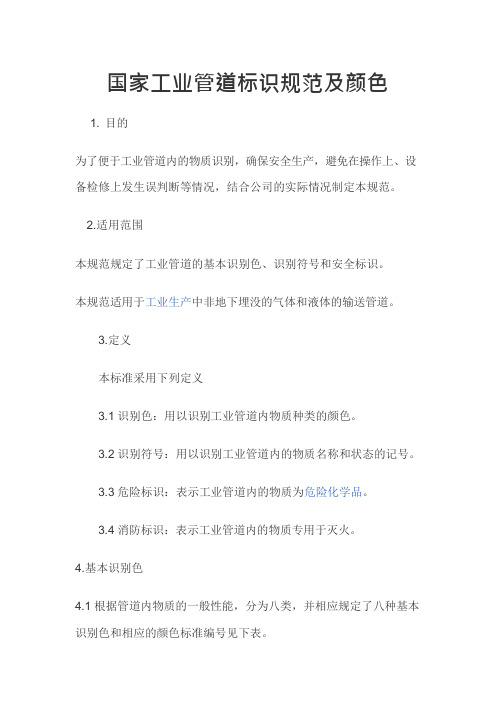

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。

2、适用范围本规范规定了工业管道的基本识别色、识别符号与安全标识。

本规范适用于工业生产中非地下埋没的气体与液体的输送管道。

3、定义本标准采用下列定义3、1识别色:用以识别工业管道内物质种类的颜色。

3、2识别符号:用以识别工业管道内的物质名称与状态的记号。

3、3危险标识:表示工业管道内的物质为危险化学品。

3、4消防标识:表示工业管道内的物质专用于灭火。

4、基本识别色4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其她液体黑-氧淡黄PB064、2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。

a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。

4、3当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。

4、4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。

4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。

5、识别符号工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求:5、1 物质名称的标识a)物质全称。

例如:氮气、硫酸、甲醇。

b)化学分子式。

例如:N2、H2SO4、CH3OH。

5、2 物质流向的标识5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。

管道标识国家标准（无锡华讯标识标牌有限公司）1、GB 7231-2003中国国家标准适用范围：非地下埋没的气体，液体管道2、ANSI标准3、根据国家标准，确定粘贴位置以及每个品种的数量·执行标准：《GB7231-2003》、《GB2893-2001》、《GB13690-1992》·二个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识部位，识别符号由特质名称、流向和主要工艺参数等组成。

无锡华讯标识标牌有限公司是一家大型综合性标识公司，拥有现代化厂房8000多平方米，引进了国外最先进的各种生产设备和配套设施，并拥有一大批优秀管理人才和专业生产技术性人才，形成了专业为房地产、医疗、办公楼房、商业机构、车站机场、公共环境等领域提供标识研发、管道标识、化工管道标识、工业管道标识、石油化工管道标识、管道标签、管道色环、管道流向箭头、管道标识设计、管道标识安装为一体的管道标识公司。

主简历姓名：简历模板http://性别：男出生日期：1989年2月年龄：37岁户口所在地：上海政治面貌：党员毕业生院校：专业：地址：电话：E-mail：___________________________________________________________ 1983/08--1988/06 华东理工大学生产过程自动化学士___________________________________________________________ 这里展示自己有什么的特长及能力___________________________________________________________《课程名称(只写一些核心的)》：简短介绍《课程名称》：简短介绍___________________________________________________________2002/06--2002/10 某培训机构计算机系统和维护上海市劳动局颁发的初级证书1998/06--1998/08 某建筑工程学校建筑电气及定额预算上海建筑工程学校颁发___________________________________________________________2011年5月——现在某（上海）有限公司XX职位【公司简单描述】属外资制造加工企业,职工1000人，年产值6000万美金以上。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

XXX公司管道着色及标识标注标准XXX公司生产技术部编制2020年8月1日管道着色及标识标注标准1、管道标注顺序为：物料名称－流向箭头。

2、中文字符、数字、化学符号、英文字符均使用宋体。

3、标注字大小要求为：管道（含保护层）外径（mm）字体高度（mm）箭头高度b1（mm）箭头长度a（mm)箭尾长度a1（mm)箭尾高度b(mm)20～50 30 30 18 27 12 51～100 40 40 24 36 16 101～200 60 60 36 53 24 201～400 80 80 47 71 32 ＞400 100 100 59 89 40箭头尺寸示意如下：注意：（1）管线标识牌中需标注物料名称及箭头方向，物料名称在箭头尾侧。

（2）管道直径为包含保温层直径。

（3）标识牌尺寸：管道规格DN≤50的标识牌边缘距离字体及箭头外沿10mm，管道规格DN＞50的标识牌边缘距离字体及箭头外沿15mm。

4、管道标识、颜色使用规定(1)根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

根据我公司实际情况，结合国家标准，规范管道着色及标识标注标准要求为：公司管道着色及标识标注标准序号物料名称物料代号公司管道涂色要求管道标识底色标识字体及箭头颜色1 氯化氢HAG 管本色黄黑2 稀/浓盐酸HAL 紫紫白3 液相甲醇MTL 银白棕白4 气相甲醇MTG 银白黄黑5 液碱CS 紫紫白6 氯甲烷液体MCL 灰棕白7 氯甲烷气体MCG 灰黄黑8 稀/浓硫酸SA 紫紫白9 3℃/7℃低温水供水DWS 绿绿白10 3℃/7℃低温水回水DWR 绿绿白11 -15℃冷冻水供水RWS 绿绿白12 -15℃冷冻水回水RWR 绿绿白13 生产水PW 绿绿白备注：（1）上表中的物料种类及代号若不全，车间根据《工业管道的基本识别色、识别符号和安全标识》定出管道着色、管道标识底色、字体及箭头颜色，交于生产技术部审核，审核后再进行着色。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2. 适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3. 定义本标准采用下列定义3.1 识别色：用以识别工业管道内物质种类的颜色。

3.2 识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3 危险标识：表示工业管道内的物质为危险化学品。

3.4 消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类水水蒸气基本识别色艳绿大红颜色标准编号G03R03色样见电子版本空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2 基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a) 管道全长上标识；b) 在管道上以宽为150mm 的色环标识；c)在管道上以长方形的识别色标牌标识；d) 在管道上以带箭头的长方形识别色标牌标识；e) 在管道上以系挂的识别色标牌标识。

4.3 当采用4.2 中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2 中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5 当管道采用4.2 中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5. 识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1 工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

工业管道的基本识别色、识别符号和安全标识(GB7231－2003)摘要国家标准局批准的工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)。

正文国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。

3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。

3.3危险标识 danger label表示工业管道内的物质为危险化学品。

3.4消防标识 fire label表示工业管道内的物质专用于灭火。

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。

3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。

3.3危险标识danger label表示工业管道内的物质为危险化学品。

3.4消防标识fire label表示工业管道内的物质专用于灭火。

4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。

管道标识设计标准
1. 引言
管道标识是工业领域中的一项重要工作，在确保工作场所安全的同时，有效指导人员识别管道功能和危险性。

本文档旨在制定一套管道标识设计标准，以确保一致性和清晰性。

2. 标识要求
- 管道标识应符合国家相关标准和法规的要求。

- 标识应是清晰可辨的，字体应具有良好的可读性。

- 标识的颜色应与管道所传输物质的性质相适应，符合国家标准的颜色代码。

- 标识中应包含管道类型、工作压力、传输物质名称、安全警示符号等信息。

- 标识应采用持久的材料制作，具有耐腐蚀、耐候性等特点。

3. 标识位置
- 标识应直接安装在管道上，且位置应明显易见。

- 标识应放置在管道起点、终点、分支点、变径处等易混淆或易造成危险的位置。

- 标识应安装在离地面1.5米以上的高度，以避免因物体遮挡而影响可视性。

4. 标识维护
- 标识应定期检查和维护，确保标识的完好无损。

- 如有标识损坏、褪色等情况，应及时更换或修复。

- 在标识不再有效的情况下（如管道功能变更），应及时移除标识。

5. 标识培训
- 工作人员应接受相关的管道标识培训，了解不同标识的意义和使用方法。

- 培训内容应包括标识的颜色及其对应的含义、安全警示符号的解释等。

6. 总结
管道标识设计标准的制定对于确保工作场所的安全性和顺利运营具有重要意义。

遵守标识要求、合理设置标识位置、定期维护和进行培训将有助于提高管道标识的可读性和有效性，减少安全事故的发生。

以上为管道标识设计标准的主要内容，希望能对相关工作提供指导和参考。

管道颜色标识国家标准管道颜色标识是指在工业生产中，为了便于区分管道的用途、介质和流向而对管道进行颜色标识的一种制度。

管道颜色标识的规范化对于工业生产安全和生产效率至关重要。

为了保障生产安全和提高生产效率，各国都制定了相应的管道颜色标识国家标准。

本文将介绍管道颜色标识的国家标准及其相关内容。

首先，管道颜色标识国家标准的制定是为了统一标识，便于管理和维护。

在中国，管道颜色标识国家标准由国家标准化管理委员会负责制定和管理。

根据《管道颜色标识国家标准规定》，不同颜色的管道标识代表着不同的含义，比如红色代表火灾危险、黄色代表易燃易爆、绿色代表安全、蓝色代表水等。

这些标识统一规定，有利于工作人员快速识别管道的用途和性质，提高工作效率，降低事故风险。

其次，管道颜色标识国家标准的内容涵盖了颜色标识的具体规定、标识位置要求、标识方法要求等方面。

在具体颜色标识方面，国家标准明确规定了不同颜色所代表的含义，比如在化工生产中，红色代表易燃易爆、黄色代表有毒、绿色代表安全、蓝色代表水、白色代表气体、黑色代表其他。

这些颜色的规定统一适用于各个行业，确保了管道颜色标识的一致性。

在标识位置要求和标识方法要求方面，国家标准也做出了详细规定，确保了标识的清晰可见和持久耐用。

再次，管道颜色标识国家标准的实施对于工业生产具有重要意义。

遵循国家标准的管道颜色标识，可以有效提高工作人员对管道的识别能力，减少因误操作而引发的事故。

同时，统一的管道颜色标识也方便了管理和维护工作，有利于提高生产效率和降低生产成本。

此外，国家标准的实施还有利于促进国内外工业生产的交流与合作，提升我国在国际市场上的竞争力。

综上所述，管道颜色标识国家标准是工业生产中不可或缺的重要规范。

遵循国家标准，对管道进行正确的颜色标识，有利于提高工作效率、降低事故风险，对于保障生产安全和提高生产效率具有重要意义。

因此，我们每一个从事工业生产的人都应该严格遵守国家标准，做好管道颜色标识工作，共同维护好生产环境的安全和稳定。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
