长输管道地面标识规范，太全了管道地面标识管理规范000011 范围本标准规定了管道地面标识的设置、制作、编号及管理要求。

本标准适用于中国石油管道公司所辖管道地面标识的管理，新建、改扩建管道工程参照执行。

000012 术语和定义2.1地面标识 Surface Mark主要用于管道上方的各种地面标记，包括里程桩、标志桩、转角桩及警示牌等设施。

2.2里程桩/测试桩 Milepost/Test Post主要用于标识油气管道走向、里程的地面标记，每公里设置1个，一般里程桩与测试桩结合设置，分为高桩和低桩两种形式。

2.3标志桩 Marker Peg主要用于标识埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等的交叉点（通常设置在交叉点的两侧）、水工、地质灾害保护设施以及管道抢修作业点的地面标记。

2.4转角桩 Turning Point Stake明示管道在水平或纵向转角位置发生方向变化（如弯头或水平转角大于5°）时，确定走向与主要变化参数的地面标记。

2.5警示桩 Warning Pile在两个相邻里程桩之间，按一定距离埋设的用于确认管线走向的地面标记，同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路以及管道经过人口稠密区等特殊地段的地面警示标志。

2.6分界桩 Delimitation Pile明示管道所属行政管理区域分界的标志。

2.7警示牌 Warning Mark在管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源明示管道安全防范事项的标志。

2.8阀室标牌 Valve House Sign明示管道线路上各类阀室的标志。

2.9标识带 Mark Belt连续敷设于埋地管道上方，用于防止第三方施工破坏管道而设置的地下标记。

000013 地面标识的管理3.1 管道地面标识的维护与管理实行分级管理、分工负责的管理模式。

国家工业管道标识规范及颜色1.目得为了便于工业管道内得物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司得实际情况制定本规范。

2、适用范围本规范规定了工业管道得基本识别色、识别符号与安全标识。

本规范适用于工业生产中非地下埋没得气体与液体得输送管道。

3、定义本标准采用下列定义,3、1识别色：用以识别工业管道内物质种类得颜色。

3、2识别符号：用以识别工业管道内得物质名称与状态得记号。

3、3危险标识：表示工业管道内得物质为危险化学品。

3、4消防标识：表示工业管道内得物质专用于灭火。

4、基本识别色4、1根据管道内物质得一般性能，分为八类，并相应规定了八种基本识别色与相应得颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其她液体黑 -氧淡黄 PB064、2基本识别色标识方法工业管道得基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm得色环标识；c)在管道上以长方形得识别色标牌标识；d)在管道上以带箭头得长方形识别色标牌标识；e)在管道上以系挂得识别色标牌标识。

4、3当采用4、2中b）、c）、d）、e）方法时，两个标识之间得最小距离应为10m。

4、 4 4、2中c）、d）、e）得标牌最小尺寸应以能清楚观察识别色来确定。

4、5当管道采用4、2中b），c），d），e）基本识别色标识方法时，其标识得场所应该包括所有管道得起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等得管道上与其她需要标识得部位。

5、识别符号工业管道得识别符号由物质名称、流向与主要工艺参数等组成，其标识应符合下列要求：5、1 物质名称得标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5、2 物质流向得标识5、2、1工业管道内物质得流向用箭头表示，如果管道内物质得流向就是双向得，则以双向箭头表示。

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

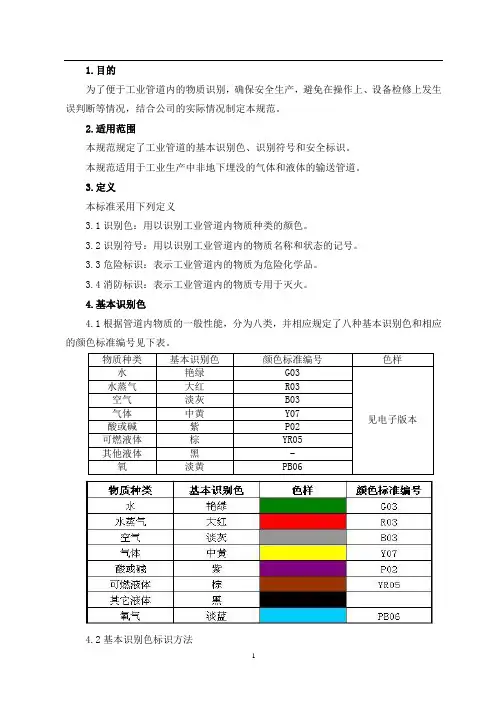

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用 4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用 4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

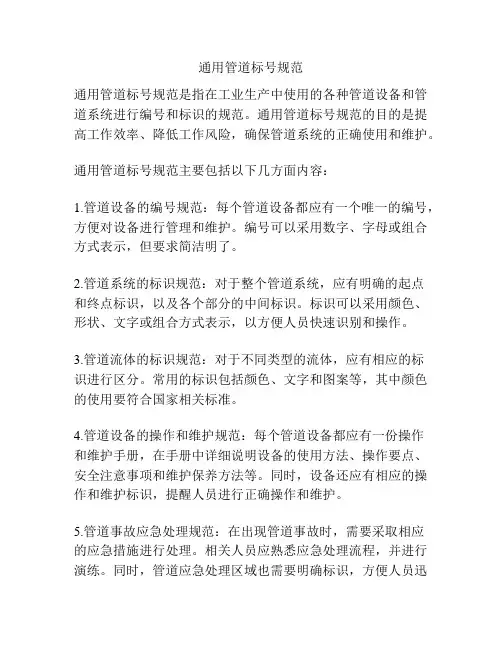

通用管道标号规范
通用管道标号规范是指在工业生产中使用的各种管道设备和管道系统进行编号和标识的规范。

通用管道标号规范的目的是提高工作效率、降低工作风险，确保管道系统的正确使用和维护。

通用管道标号规范主要包括以下几方面内容：
1.管道设备的编号规范：每个管道设备都应有一个唯一的编号，方便对设备进行管理和维护。

编号可以采用数字、字母或组合方式表示，但要求简洁明了。

2.管道系统的标识规范：对于整个管道系统，应有明确的起点
和终点标识，以及各个部分的中间标识。

标识可以采用颜色、形状、文字或组合方式表示，以方便人员快速识别和操作。

3.管道流体的标识规范：对于不同类型的流体，应有相应的标
识进行区分。

常用的标识包括颜色、文字和图案等，其中颜色的使用要符合国家相关标准。

4.管道设备的操作和维护规范：每个管道设备都应有一份操作
和维护手册，在手册中详细说明设备的使用方法、操作要点、安全注意事项和维护保养方法等。

同时，设备还应有相应的操作和维护标识，提醒人员进行正确操作和维护。

5.管道事故应急处理规范：在出现管道事故时，需要采取相应
的应急措施进行处理。

相关人员应熟悉应急处理流程，并进行演练。

同时，管道应急处理区域也需要明确标识，方便人员迅
速到达和实施应急处理。

通用管道标号规范的实施可以提高工作效率，减少人为错误，降低工作风险。

它是管道系统管理和工作安全的重要保障，对于工业生产的正常运行和人员生命财产安全具有重要意义。

因此，在工业生产过程中，必须严格遵守通用管道标号规范的相关要求，确保管道系统的正确使用和维护。

工业管道颜色及标识规范本规范的目的是为了方便识别工业管道内的物质，确保安全生产，避免误判断等情况。

该规范适用于非地下埋没的气体和液体的输送管道。

规范中定义了识别色、识别符号、危险标识和消防标识。

识别色用于识别管道内物质种类的颜色，识别符号用于识别管道内的物质名称和状态的记号，危险标识表示管道内的物质为危险化学品，消防标识表示管道内的物质专用于灭火。

基本识别色根据管道内物质的性能分为八类，每类对应一种基本识别色和相应的颜色标准。

标识方法可以选择在管道全长上标识、在管道上以宽为150mm的色环标识、在管道上以长方形的识别色标牌标识、在管道上以带箭头的长方形识别色标牌标识或在管道上以系挂的识别色标牌标识。

当采用标识方法b、c、d、e时，两个标识之间的最小距离应为10m，标牌的最小尺寸应以能清楚观察识别色来确定。

管道采用基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

工业管道的识别符号由物质名称、流向和主要工艺参数等组成。

物质名称的标识可以是物质全称或化学分子式。

物质流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2 如果采用4.2中的d)和e)方法识别基本颜色，则标牌的指向应表示管道内物质的流向。

如果管道内物质流向是双向的，则标牌指向应该是双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，可根据需要自行确定采用的方法。

5.4 在5.1和5.3中，字母和数字的最小字体以及5.2中箭头的最小外形尺寸应该能够清晰地观察和识别符号。

6.安全标识6.1 危险标识a) 适用范围：对于属于GB列出的危险化学品的管道，应设置危险标识。

b) 表示方法：在管道上涂上150mm宽的黄色，两侧各涂上25mm宽的黑色色环或色带，安全色范围应符合GB2893的规定。

c) 表示场所：在基本识别色的标识上或附近。

6.2 消防标识在工业生产中设置的消防专用管道应遵守GB的规定，并在管道上标识“消防专用”识别符号。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3。

2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3。

4消防标识：表示工业管道内的物质专用于灭火。

4。

基本识别色4。

1根据管道内物质的一般性能,分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑—氧淡黄PB064。

2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a）管道全长上标识;b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识.4.3当采用4。

2中b）、c)、d）、e）方法时,两个标识之间的最小距离应为10m。

4. 4 4。

2中c)、d)、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4。

5当管道采用4。

2中b)，c），d），e）基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。

1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇.b）化学分子式.例如：N2、H2SO4、CH3OH。

5。

2 物质流向的标识5。

2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

管道标识的设计规定◆◆◆1、管道涂色与标志的规定在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。

通常采取以下三种方法进行管道的涂色与标志。

1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。

2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。

3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。

由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。

因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表所列使用。

◆◆◆2、色环及识别符号的涂装要求1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以5m 左右为宜。

色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm 以内，色环宽度为70mm；外径在300mm 以上者，色环宽度为100mm。

2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。

3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。

箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。

4、当识别符号直接涂刷在外径小于90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mm×150mm 的矩形。

标牌上应标明流体名称，标出介质流向。

十、机械行业动力管道标识要求机械行业动力管道油漆色标应按下表 2 规定涂色，管道的色环宽度及间距应安表 3 规定涂刷，管道示意图上的管道颜色与此一致。

注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类 基本识别色 颜色标准编号色样水 艳绿 G03 见电子版本水蒸气 大红 R03 空气 淡灰 B03 气体 中黄 Y07 酸或碱 紫 P02 可燃液体 棕 YR05 其他液体 黑 - 氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。

2、适用范围本规范规定了工业管道的基本识别色、识别符号与安全标识。

本规范适用于工业生产中非地下埋没的气体与液体的输送管道。

3、定义本标准采用下列定义3、1识别色:用以识别工业管道内物质种类的颜色。

3、2识别符号:用以识别工业管道内的物质名称与状态的记号。

3、3危险标识:表示工业管道内的物质为危险化学品。

3、4消防标识:表示工业管道内的物质专用于灭火。

4、基本识别色4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其她液体黑-氧淡黄PB064、2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。

a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。

4、3当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。

4、4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。

4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。

5、识别符号工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求:5、1 物质名称的标识a)物质全称。

例如:氮气、硫酸、甲醇。

b)化学分子式。

例如:N2、H2SO4、CH3OH。

5、2 物质流向的标识5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。

国标管道流向标识颜色
（实用版）
目录
一、国标管道颜色标识概述
二、国家标准管道颜色标示的分类及规定
三、管道标识的实施方法和要求
四、总结
正文
一、国标管道颜色标识概述
国家标准管道颜色标识是根据我国GB/T 7231-2003 标准规定，对管道内物质的一般性能进行分类，并规定了相应的颜色标识和编号。

这一标准对于保证管道的安全运行，防止事故的发生具有重要的意义。

二、国家标准管道颜色标示的分类及规定
国家标准管道颜色标示将管道内物质分为八类，并规定了八种基本识别色和相应的颜色标准编号。

这八种颜色分别为：红色、黄色、蓝色、绿色、棕色、黑色、紫色和灰色。

每种颜色都有其特定的含义，以红色为例，红色代表危险品，如易燃、易爆物质。

在管道上进行带箭头的色环标识，其宽度根据管道的直径而定。

当管道是直线时，两个标识之间的最小距离应为 10m。

标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。

管道应注明物质的名称，标在两个带箭头的色环标识之间。

三、管道标识的实施方法和要求
在实施管道标识时，应严格按照国家标准进行。

标识的宽度、颜色、箭头方向等都要符合规定。

此外，标识的设置位置也要准确，以确保在事故发生时，能够及时、准确地识别管道内的物质，为抢险救援提供有力支
持。

四、总结
国家标准管道颜色标识在我国的实施，对于规范管道的安全运行，防止事故的发生具有重要的作用。

国家工业管道标识规及颜色1.目的为了便于工业管道的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规。

2.适用围本规规定了工业管道的基本识别色、识别符号和安全标识。

本规适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道物质种类的颜色。

3.2识别符号：用以识别工业管道的物质名称和状态的记号。

3.3危险标识：表示工业管道的物质为危险化学品。

3.4消防标识：表示工业管道的物质专用于灭火。

4.基本识别色4.1根据管道物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道物质的流向用箭头表示，如果管道物质的流向是双向的，则以双向箭头表示。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识，如果管道内物质的流向是双向的，则以双向箭头表示。

，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

工业管道标识国家标准工业管道标识是指在工业生产过程中，为了便于管理和维护，对管道进行标识和标志的一种规范化操作。

而国家标准则是对这种操作进行统一规定的标准，其目的是为了保障工业生产的安全和效率。

本文将从国家标准的角度出发，对工业管道标识进行详细介绍。

首先，工业管道标识国家标准的制定是基于对工业生产安全的重视。

管道是工业生产中不可或缺的部分，它们承载着各种液体、气体和固体材料，一旦发生泄漏或其他安全事故，将会对人员和设施造成严重的危害。

因此，制定管道标识国家标准，可以规范管道的标识方式和内容，提高对管道的识别和管理能力，从而减少安全事故的发生。

其次，工业管道标识国家标准的内容主要包括标识的颜色、形状、文字和符号等方面的规定。

在颜色方面，国家标准通常规定了不同颜色代表的不同介质，比如红色代表易燃易爆介质，黄色代表有毒介质，绿色代表非危险介质等。

在形状方面，国家标准也规定了不同形状代表的不同含义，比如圆形代表管道，正方形代表阀门，三角形代表警告等。

此外，国家标准还规定了标识上的文字和符号的大小、字体和位置等细节要求，以确保标识的清晰可见。

再次，工业管道标识国家标准的实施对于工业生产具有重要的意义。

一方面，它可以提高工作人员对管道的识别和理解能力，减少操作失误和事故发生的可能性。

另一方面，它可以为管道的维护和管理提供便利，使得工作人员能够更加高效地进行检修和维护工作。

因此，只有严格按照国家标准进行管道标识，才能最大程度地发挥其作用，保障工业生产的安全和稳定。

综上所述，工业管道标识国家标准的制定和实施对于工业生产具有重要的意义。

它不仅可以提高工作人员对管道的识别和理解能力，减少安全事故的发生，还可以为管道的维护和管理提供便利。

因此，我们应该充分认识到国家标准的重要性，严格按照标准要求进行管道标识，共同维护工业生产的安全和稳定。

工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改5.3.4 管道介质流向及色环1)介质流向标志牌示意图如下图，此为300*80mm的示意图，根据管道的粗细另设有400*100mm、500*130mm、600*160mm四种。

各尺寸和管道色环宽度见下表。

2)材料：铝板厚度0.8MM，正面为美国3M公司反光薄膜3)字：黑体黑字4)管道色环的颜色和介质流向上箭头的颜色见下表。

质流向及色环颜色序号介质流向箭头色环颜色管道名称1 红色无环主蒸汽和再热蒸汽2 红色M100Y100（红色）抽汽、背压蒸汽、供热及其它蒸汽3 绿色C25Y50 凝结水（保温）4 绿色无环凝结水（不保温）5 绿色C100Y100 给水、定冷水、闭冷水6 浅蓝白色除盐水、化学补充水7 绿色C100Y100 疏放水、排水8 黑色无环循环水、工业水、冲灰水9 红色无环消防水10 黄色无环油11 黑色无环冷风12 蓝色C100 热风13 黑色无环原煤14 蓝色K100 制粉、送粉15 蓝色无环空气及真空系统管道16 橙色无环氢参照标准：国家电力公司《电力生产企业安全设施规范手册》2001色环和介质流向标志牌的尺寸表（单位：mm）管道或保温层外径色环宽度介质流向标志牌a b c d e f≤10060 管道过细，只能通过喷油漆的方法标示101—200 80 300 80 45 20 25 5201—300 100 400 100 60 25 35 6300—500 120 500 130 75 30 40 8＞500 150 600 160 90 40 50 101。

管道标识城市标准
引言
管道标识是保障城市基础设施安全的重要组成部分。

本文档旨
在制定管道标识的城市标准，确保标识的一致性和可读性，提高管
道运维的效率和安全性。

标识规范
1. 标识要素
- 标识颜色: 根据管道功能和风险等级确定标识的颜色，例如红
色表示高风险、黄色表示中风险、绿色表示低风险。

- 标识图案: 根据管道类型确定标识的图案，如水管、燃气管等。

- 标识文字: 根据管道功能和内容确定标识上的文字，如“水管”、“燃气管”等。

2. 标识位置
- 标识应放置在管道及其相关设备的显眼位置，方便人员识别。

- 标识应沿着管道线路进行布置，以便清晰表示管道的走向和
位置。

3. 标识尺寸
- 标识的尺寸应根据管道的直径和重要性进行确定，确保标识可见性。

4. 标识维护
- 标识应定期检查和维护，确保标识的清晰可读性。

- 标识损坏或模糊不清时，应及时更换或修复。

管道标识管理
1. 标识责任部门
- 城市相关部门应负责管道标识的管理和维护工作，确保标识的有效性。

2. 标识记录
- 建立管道标识记录数据库，包括标识位置、颜色、图案、文字等信息，方便管理和查询。

3. 标识指南
- 制定管道标识指南，明确标识的规范和要求，提供给相关人员参考和执行。

4. 标识培训
- 对负责管道标识管理的人员进行培训，提升其标识识别和维护的专业能力。

结论
制定管道标识的城市标准对于确保城市基础设施的安全运行至关重要。

本文档提出了标识规范和管理措施，希望能够有效提升管道运维的效率和安全性。
