旋涡泵介绍

第一节旋涡泵一、旋涡泵的特点及应用旋涡泵结构简图如图5-1所示。

它主要由叶轮(外缘部分带有许多个径向叶片的圆盘)、泵体和泵盖组成。

泵体和叶轮间形成环形流道，液体从吸入口进入，通过旋转的叶轮获得能量，到排出口排出。

吸入口和排出口间有隔板，隔板与叶轮间有很小的间隙，由此使吸入口和排出口隔离开，如图5-2。

图5-1 结构图图5-2二、旋涡泵工作原理旋涡泵通过叶轮叶片把能量传递给流道内的液体。

这种通过三维流动的动量交换传递能量过程，在整个泵的流道内重复多次，因此，旋涡泵具有其它叶片式泵所不可能达到的高扬程。

图13-2是液体在旋涡泵内运动的示意图。

图5-3 液体在旋涡泵内运动示意图a) 纵向旋涡 b) 液体在叶轮内相对运动由于叶轮转动，使叶轮内和流道内液体产生圆周运动，叶轮内液体的圆周速度大于流道内的圆周速度，即叶轮内液体的离心力大，形成图5-3所示的从叶轮向流道的环形流动，这种流动类似旋涡，旋涡泵由此而得名。

此旋涡的矢量垂直于轴面，指向沿流道的纵向长度，故又称此旋涡为纵向旋涡。

液体从叶轮叶片间进入流道中，将从叶片获得的一部分动能传递给泵流道中的液体，这样就给液体一个沿着旋转方向的冲量。

同时一部分能量较低的液体又进入叶轮，液体依靠纵向旋涡在流道内每经过一次叶轮，获得一次能量，这就是旋涡泵扬程高于一般叶片式泵的原因。

除纵向旋涡外，在旋涡泵叶片进口部分还存在着径向旋涡。

图5-4是液体流入和流出叶轮时的速度三角形。

图5-4 液体流入和流出旋涡泵叶轮的速度三角形a) 液体流入叶轮的速度三角形 b) 液体流出叶轮的速度三角形由图可知，液体流入时的冲角很大，因此在进口处由于相对速度偏离叶片而形成旋涡，此旋涡矢量与叶片进口边相平行，即与叶轮的径向相平行，故称为径向旋涡。

此旋涡时而被带入叶片之间，但它不起任何补充传递能量的作用；时而被带到流道内，把自已的一部分能量传给流道内的液体。

纵向、径向旋涡同时存在，并同时传递能量，究竟那一种占优势，取决于叶轮和流道几何尺寸的比例及形状，并与泵的工况有关。

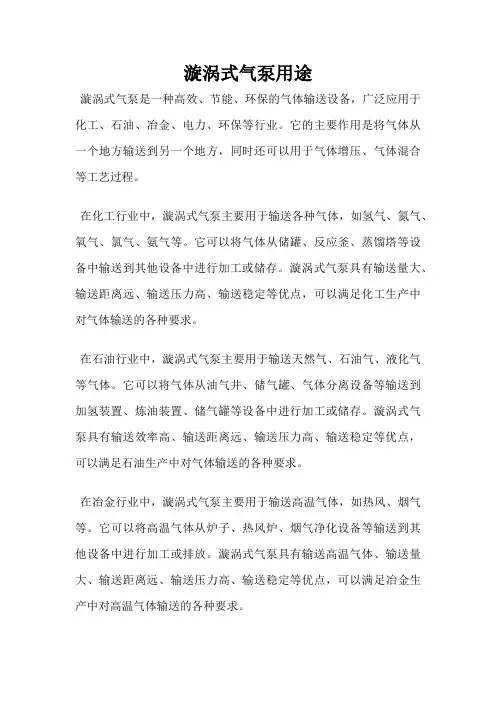

漩涡式气泵用途漩涡式气泵是一种高效、节能、环保的气体输送设备，广泛应用于化工、石油、冶金、电力、环保等行业。

它的主要作用是将气体从一个地方输送到另一个地方，同时还可以用于气体增压、气体混合等工艺过程。

在化工行业中，漩涡式气泵主要用于输送各种气体，如氢气、氮气、氧气、氯气、氨气等。

它可以将气体从储罐、反应釜、蒸馏塔等设备中输送到其他设备中进行加工或储存。

漩涡式气泵具有输送量大、输送距离远、输送压力高、输送稳定等优点，可以满足化工生产中对气体输送的各种要求。

在石油行业中，漩涡式气泵主要用于输送天然气、石油气、液化气等气体。

它可以将气体从油气井、储气罐、气体分离设备等输送到加氢装置、炼油装置、储气罐等设备中进行加工或储存。

漩涡式气泵具有输送效率高、输送距离远、输送压力高、输送稳定等优点，可以满足石油生产中对气体输送的各种要求。

在冶金行业中，漩涡式气泵主要用于输送高温气体，如热风、烟气等。

它可以将高温气体从炉子、热风炉、烟气净化设备等输送到其他设备中进行加工或排放。

漩涡式气泵具有输送高温气体、输送量大、输送距离远、输送压力高、输送稳定等优点，可以满足冶金生产中对高温气体输送的各种要求。

在电力行业中，漩涡式气泵主要用于输送烟气、废气等。

它可以将烟气、废气从发电机组、锅炉、烟气净化设备等输送到烟囱或其他设备中进行排放或处理。

漩涡式气泵具有输送烟气、废气效率高、输送距离远、输送压力高、输送稳定等优点，可以满足电力生产中对烟气、废气输送的各种要求。

在环保行业中，漩涡式气泵主要用于输送废气、废水等。

它可以将废气、废水从工业生产设备、污水处理设备等输送到处理设备中进行处理或排放。

漩涡式气泵具有输送废气、废水效率高、输送距离远、输送压力高、输送稳定等优点，可以满足环保行业中对废气、废水输送的各种要求。

漩涡式气泵是一种高效、节能、环保的气体输送设备，广泛应用于化工、石油、冶金、电力、环保等行业。

它的主要作用是将气体从一个地方输送到另一个地方，同时还可以用于气体增压、气体混合等工艺过程。

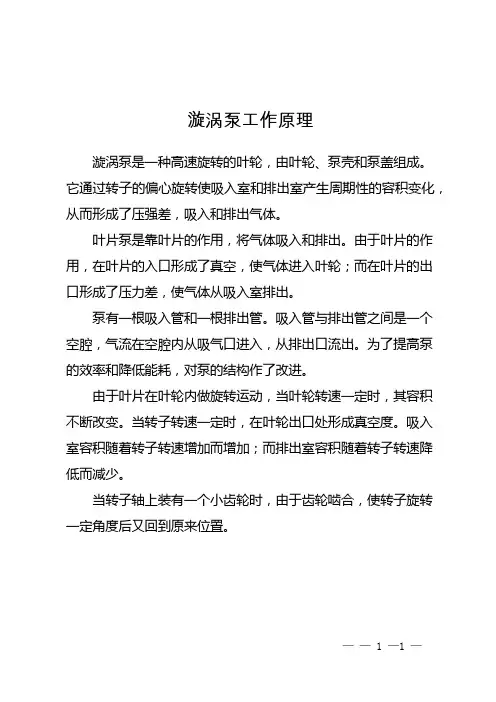

漩涡泵工作原理
漩涡泵是一种高速旋转的叶轮，由叶轮、泵壳和泵盖组成。

它通过转子的偏心旋转使吸入室和排出室产生周期性的容积变化，从而形成了压强差，吸入和排出气体。

叶片泵是靠叶片的作用，将气体吸入和排出。

由于叶片的作用，在叶片的入口形成了真空，使气体进入叶轮；而在叶片的出口形成了压力差，使气体从吸入室排出。

泵有一根吸入管和一根排出管。

吸入管与排出管之间是一个空腔，气流在空腔内从吸气口进入，从排出口流出。

为了提高泵的效率和降低能耗，对泵的结构作了改进。

由于叶片在叶轮内做旋转运动，当叶轮转速一定时，其容积不断改变。

当转子转速一定时，在叶轮出口处形成真空度。

吸入室容积随着转子转速增加而增加；而排出室容积随着转子转速降低而减少。

当转子轴上装有一个小齿轮时，由于齿轮啮合，使转子旋转一定角度后又回到原来位置。

—— 1 —1 —。

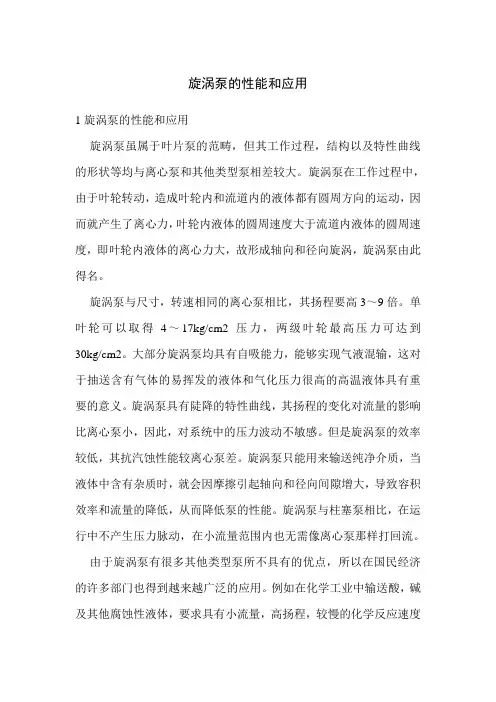

旋涡泵的性能和应用1旋涡泵的性能和应用旋涡泵虽属于叶片泵的范畴，但其工作过程，结构以及特性曲线的形状等均与离心泵和其他类型泵相差较大。

旋涡泵在工作过程中，由于叶轮转动，造成叶轮内和流道内的液体都有圆周方向的运动，因而就产生了离心力，叶轮内液体的圆周速度大于流道内液体的圆周速度，即叶轮内液体的离心力大，故形成轴向和径向旋涡，旋涡泵由此得名。

旋涡泵与尺寸，转速相同的离心泵相比，其扬程要高3～9倍。

单叶轮可以取得4～17kg/cm2压力，两级叶轮最高压力可达到30kg/cm2。

大部分旋涡泵均具有自吸能力，能够实现气液混输，这对于抽送含有气体的易挥发的液体和气化压力很高的高温液体具有重要的意义。

旋涡泵具有陡降的特性曲线，其扬程的变化对流量的影响比离心泵小，因此，对系统中的压力波动不敏感。

但是旋涡泵的效率较低，其抗汽蚀性能较离心泵差。

旋涡泵只能用来输送纯净介质，当液体中含有杂质时，就会因摩擦引起轴向和径向间隙增大，导致容积效率和流量的降低，从而降低泵的性能。

旋涡泵与柱塞泵相比，在运行中不产生压力脉动，在小流量范围内也无需像离心泵那样打回流。

由于旋涡泵有很多其他类型泵所不具有的优点，所以在国民经济的许多部门也得到越来越广泛的应用。

例如在化学工业中输送酸，碱及其他腐蚀性液体，要求具有小流量，高扬程，较慢的化学反应速度和较高的耐腐蚀性；在机场，汽车配油站中，加油车，油罐车和固定分配装置用来抽送易挥发性的液体（汽油，煤油和酒精）；用于小功率的可移动式洗涤设备上和农业供水设备中。

旋涡泵也可作为消防泵，锅炉给水泵，船舶供水泵和一般增压泵使用。

2国内外对旋涡泵的研究状况2.1旋涡泵的工作原理第1个进行旋涡泵研究工作的是德国科学家里台尔（1930年），研究做出了下述工作过程的假说：流道中的液体在转动，在每一液体质点上均作用有离心力，而在叶轮内液体上所作用的离心力要比流道中液体上所作用的离心力大，因为流道中液体的圆周速度比叶轮中慢，由于离心力不同，引起了液体的圆环形运动（称为纵向旋涡）。

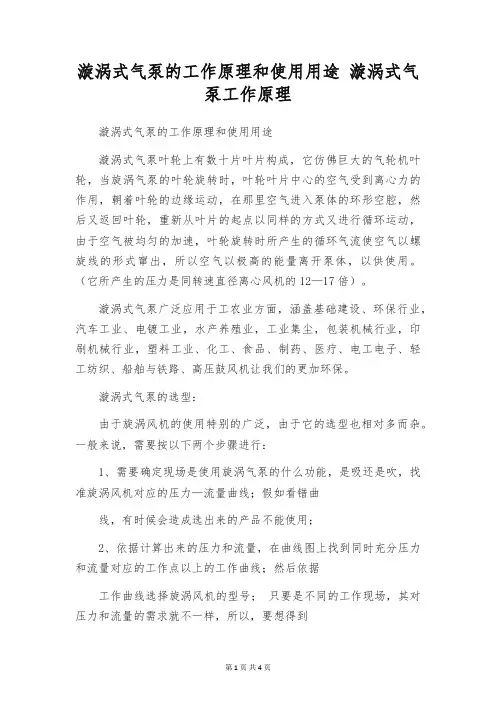

漩涡式气泵的工作原理和使用用途漩涡式气泵工作原理漩涡式气泵的工作原理和使用用途漩涡式气泵叶轮上有数十片叶片构成，它仿佛巨大的气轮机叶轮，当旋涡气泵的叶轮旋转时，叶轮叶片中心的空气受到离心力的作用，朝着叶轮的边缘运动，在那里空气进入泵体的环形空腔，然后又返回叶轮，重新从叶片的起点以同样的方式又进行循环运动，由于空气被均匀的加速，叶轮旋转时所产生的循环气流使空气以螺旋线的形式窜出，所以空气以极高的能量离开泵体，以供使用。

（它所产生的压力是同转速直径离心风机的12—17倍）。

漩涡式气泵广泛应用于工农业方面，涵盖基础建设、环保行业，汽车工业、电镀工业，水产养殖业，工业集尘，包装机械行业，印刷机械行业，塑料工业、化工、食品、制药、医疗、电工电子、轻工纺织、船舶与铁路、高压鼓风机让我们的更加环保。

漩涡式气泵的选型：由于旋涡风机的使用特别的广泛，由于它的选型也相对多而杂。

一般来说，需要按以下两个步骤进行：1、需要确定现场是使用旋涡气泵的什么功能，是吸还是吹，找准旋涡风机对应的压力—流量曲线；假如看错曲线，有时候会造成选出来的产品不能使用；2、依据计算出来的压力和流量，在曲线图上找到同时充分压力和流量对应的工作点以上的工作曲线；然后依据工作曲线选择旋涡风机的型号；只要是不同的工作现场，其对压力和流量的需求就不一样，所以，要想得到相对精准的数据，就需要进行相关的计算。

这个可以lai电咨询我公司销售人员。

漩涡式气泵的技术参数单段式高压风机应用于塑胶机械，印刷机械，塑料机械，灌装机械，漩涡气泵高压风机，包装机械，漩涡气泵参数，中央供料系统，切割系统，PCB设备，漩涡气泵，电镀生产线，照相制版，电器设备，医疗设备，各式燃烧机，水产养殖业等等。

常用参数、技术要求：压力:旋涡气泵的压力指升压（相对于大气的压力）,即气体在风机内压力的上升值或者该风机进出口处气体压力之差。

它有静压、动压、全压之分。

性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。

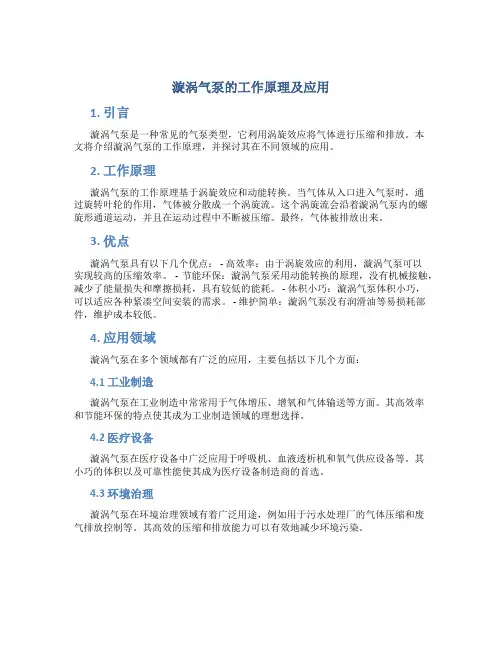

漩涡气泵的工作原理及应用1. 引言漩涡气泵是一种常见的气泵类型，它利用涡旋效应将气体进行压缩和排放。

本文将介绍漩涡气泵的工作原理，并探讨其在不同领域的应用。

2. 工作原理漩涡气泵的工作原理基于涡旋效应和动能转换。

当气体从入口进入气泵时，通过旋转叶轮的作用，气体被分散成一个涡旋流。

这个涡旋流会沿着漩涡气泵内的螺旋形通道运动，并且在运动过程中不断被压缩。

最终，气体被排放出来。

3. 优点漩涡气泵具有以下几个优点： - 高效率：由于涡旋效应的利用，漩涡气泵可以实现较高的压缩效率。

- 节能环保：漩涡气泵采用动能转换的原理，没有机械接触，减少了能量损失和摩擦损耗，具有较低的能耗。

- 体积小巧：漩涡气泵体积小巧，可以适应各种紧凑空间安装的需求。

- 维护简单：漩涡气泵没有润滑油等易损耗部件，维护成本较低。

4. 应用领域漩涡气泵在多个领域都有广泛的应用，主要包括以下几个方面：4.1 工业制造漩涡气泵在工业制造中常常用于气体增压、增氧和气体输送等方面。

其高效率和节能环保的特点使其成为工业制造领域的理想选择。

4.2 医疗设备漩涡气泵在医疗设备中广泛应用于呼吸机、血液透析机和氧气供应设备等。

其小巧的体积以及可靠性能使其成为医疗设备制造商的首选。

4.3 环境治理漩涡气泵在环境治理领域有着广泛用途，例如用于污水处理厂的气体压缩和废气排放控制等。

其高效的压缩和排放能力可以有效地减少环境污染。

4.4 实验室研究漩涡气泵在实验室研究中经常用于气体采样和气体注入等操作。

其维护简单和易于操作的特点使其成为研究人员常用的实验工具。

5. 结论漩涡气泵是一种高效率、节能环保且具有广泛应用的气泵类型。

通过利用涡旋效应和动能转换原理，漩涡气泵可以实现气体的高效压缩和排放。

在工业制造、医疗设备、环境治理和实验室研究等多个领域都有着广泛用途。

随着技术的进步和应用领域的扩展，漩涡气泵在未来将发挥更大的作用。

漩涡气泵规格参数
漩涡气泵的规格参数主要包括功率、空气流量、压缩压力和真空吸附等。

1. 功率范围通常在\~25KW之间。

2. 空气流量则根据型号的不同，在80m3/h\~2050m3/h之间。

3. 压缩压力的范围为1000mmH2O\~7000mmH2O。

4. 真空吸附的范围在1000mmH2O\~4500mmH2O之间。

此外，漩涡气泵的叶轮通常由30至50个叶片构成多个气腔，在叶轮旋转下，空气进入这些气腔后，由于离心力的作用，形成一系列螺旋状的运动，在轴向和径向两个方向运动。

在旋转叶轮的带动下，空气进入环行室外侧和下一个气腔，如此循环，速度能量不断增加，气体即被挤出气腔，并通过出口消声器排出泵体以供使用。

漩涡气泵主要由叶轮、机壳、进风口、电机、散热风叶等部件组成。

叶轮
采用合金材料切削而成，并经严格的动平衡校正，运转稳定。

进风口采用
收敛流线型减涡形式，气流损失小。

风机机壳与电机以金属铸件安装连接，传动直接，损耗件轴承采用高质量高速密封轴承，低维护。

如果您需要特定型号的漩涡气泵规格参数或更详细的信息，建议您联系制造商或供应商获取更准确和详细的数据。

【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。

该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。

泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。

【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。

6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。

【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。

可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是易漏、易燃、易爆。

【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052 CW32-75 2.887529007.522512076 CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

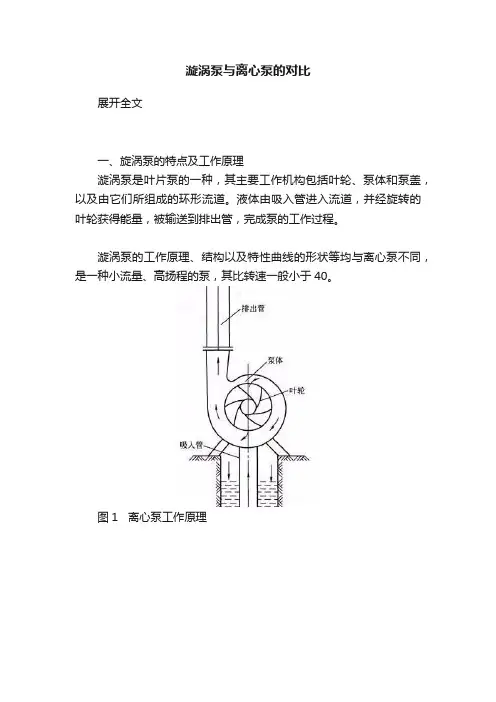

漩涡泵与离心泵的对比展开全文一、旋涡泵的特点及工作原理漩涡泵是叶片泵的一种，其主要工作机构包括叶轮、泵体和泵盖，以及由它们所组成的环形流道。

液体由吸入管进入流道，并经旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。

漩涡泵的工作原理、结构以及特性曲线的形状等均与离心泵不同，是一种小流量、高扬程的泵，其比转速一般小于40。

图1 离心泵工作原理图2 旋涡泵工作原理图3 旋涡泵结构示意图二、特性曲线图4 离心泵特性曲线图5 漩涡泵特性曲线三、旋涡泵的优点1、旋涡泵是一种结构简单的高扬程泵。

与尺寸、转速相同的离心泵相比，其扬程要高3~9倍。

与相同扬程的容积式泵相比，其尺寸要小，结构也简单的多。

旋涡泵体积小，重量轻的特点在船舶装置中具有极大的优越性。

2、大部分旋涡泵具有自吸能力，或借助简单的装置来实现自吸。

3、旋涡泵具有陡峭的扬程特性曲线。

其扬程的变化对流量的影响较离心泵为小，因此，对系统的压力波动不敏感。

4、很多旋涡泵能实现气液混输，这对于输送含有气体的易发挥的液体和汽化压力很高的高温液体具有重要的意义。

5、旋涡泵结构简单，铸造和加工都容易实现，某些旋涡泵零件可使用非金属材料模压。

四、旋涡泵的缺点1、效率低，在设计工况多不高于45%，大多数旋涡泵的效率在35%~38%，因此，不适宜应用于大功率的情况。

（由特性曲线可以看出，旋涡泵在小流量工况下易发生过载）2、旋涡泵汽蚀性能较差。

3、旋涡泵不能用来抽送粘性较大的液体。

因随着液体粘性的增加，泵的扬程和效率会急剧下降。

4、其抽送介质只限于纯净的液体。

当液体中含有固体颗粒时，就会因磨损引起轴向或径向的间隙增大而降低泵的性能，或导致旋涡泵不能工作。

（旋涡泵对叶轮和泵体之间的径/轴向间隙要求较严格，一般径向间隙0.15mm~0.3mm，轴向间隙0.07mm~0.15mm）。

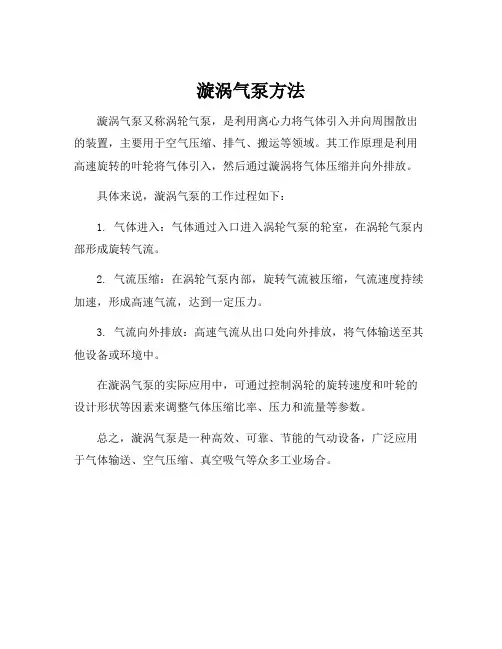

漩涡气泵方法
漩涡气泵又称涡轮气泵，是利用离心力将气体引入并向周围散出的装置，主要用于空气压缩、排气、搬运等领域。

其工作原理是利用高速旋转的叶轮将气体引入，然后通过漩涡将气体压缩并向外排放。

具体来说，漩涡气泵的工作过程如下：
1. 气体进入：气体通过入口进入涡轮气泵的轮室，在涡轮气泵内部形成旋转气流。

2. 气流压缩：在涡轮气泵内部，旋转气流被压缩，气流速度持续加速，形成高速气流，达到一定压力。

3. 气流向外排放：高速气流从出口处向外排放，将气体输送至其他设备或环境中。

在漩涡气泵的实际应用中，可通过控制涡轮的旋转速度和叶轮的设计形状等因素来调整气体压缩比率、压力和流量等参数。

总之，漩涡气泵是一种高效、可靠、节能的气动设备，广泛应用于气体输送、空气压缩、真空吸气等众多工业场合。

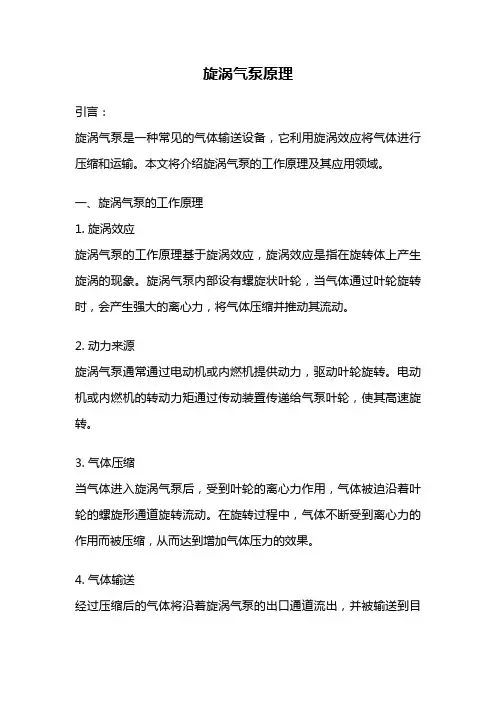

旋涡气泵原理引言：旋涡气泵是一种常见的气体输送设备，它利用旋涡效应将气体进行压缩和运输。

本文将介绍旋涡气泵的工作原理及其应用领域。

一、旋涡气泵的工作原理1. 旋涡效应旋涡气泵的工作原理基于旋涡效应，旋涡效应是指在旋转体上产生旋涡的现象。

旋涡气泵内部设有螺旋状叶轮，当气体通过叶轮旋转时，会产生强大的离心力，将气体压缩并推动其流动。

2. 动力来源旋涡气泵通常通过电动机或内燃机提供动力，驱动叶轮旋转。

电动机或内燃机的转动力矩通过传动装置传递给气泵叶轮，使其高速旋转。

3. 气体压缩当气体进入旋涡气泵后，受到叶轮的离心力作用，气体被迫沿着叶轮的螺旋形通道旋转流动。

在旋转过程中，气体不断受到离心力的作用而被压缩，从而达到增加气体压力的效果。

4. 气体输送经过压缩后的气体将沿着旋涡气泵的出口通道流出，并被输送到目标位置。

在输送过程中，旋涡气泵能够提供较高的气体流量和稳定的压力，适用于多种气体输送需求。

二、旋涡气泵的应用领域1. 工业领域旋涡气泵在工业领域中广泛应用，特别适用于气体输送、气体增压和气体循环等工艺过程。

例如，在化工厂中，旋涡气泵可以将气体从一个工艺设备输送到另一个设备，实现流程的连续性和高效性。

2. 环保领域旋涡气泵也被广泛应用于环保领域，例如烟气脱硫系统中的气体循环装置。

旋涡气泵可以将含有二氧化硫的烟气循环输送到脱硫设备中进行处理，从而减少二氧化硫的排放，保护环境。

3. 医疗领域在医疗设备中，旋涡气泵被用于气体输送和气体增压。

例如，在呼吸机中，旋涡气泵可以将氧气输送到患者的呼吸系统中，提供支持性的呼吸功能。

4. 实验室应用旋涡气泵也被广泛应用于实验室中，用于气体输送和实验过程中的气体增压。

例如，在化学实验中，旋涡气泵可以将反应气体输送到反应室中，控制反应过程的压力和流量。

结论：旋涡气泵利用旋涡效应将气体进行压缩和输送，其工作原理简单而高效。

它在工业、环保、医疗和实验室等领域中发挥着重要作用。

随着技术的不断发展，旋涡气泵的性能和应用也将不断提升和扩大。

漩涡泵的用途
漩涡泵是一种新型的轴流泵，它可以利用流体的螺旋流动，将它们转换为机械能。

该泵具有高效率、体积小、抗腐蚀性强等优点，且不存在叶片磨损和腐蚀等缺点。

因此，漩涡泵在石油、化学行业中有广泛的应用。

1、漩涡泵用于抽取石油：抽取石油需要高压的油井泵，而漩涡泵正是最合适的水力抽油设备，它可以适应石油井不同压力的变化，从而实现节省能源的目的。

2、漩涡泵用于化学行业：漩涡泵可以用来输送有机溶剂、无机溶剂、酸、碱等危险化学物质，具有良好的耐腐蚀性，不会影响所输送的物质的性质。

3、漩涡泵用于热电厂：漩涡泵可以将冷凝水转换为蒸汽，从而实现热能转换。

由于它损失小、噪音低，因此用于热电厂较为合适。

4、漩涡泵用于空调系统：由于其低噪音、低损失、高效率等特点，漩涡泵可以用于空调系统进行水蒸气的转变，从而更好地利用空调系统的能量。

总之，漩涡泵是一种十分先进、经济实惠的泵，它可以节约能源，降低能耗，改善公众生活环境，是一种理想的节能设备。

- 1 -。

7.5kw漩涡真空泵参数7.5kw漩涡真空泵是工业中常用的真空设备，可以在很多行业中用来进行各种吸附和传递等操作。

在购买漩涡真空泵时，需要了解哪些参数？下面将详细介绍。

1. 吸气量吸气量是漩涡真空泵的最大工作能力，通常单位为升/分钟，也就是所谓的流量。

吸气量的大小能直接影响设备的效率。

7.5kw漩涡真空泵的吸气量通常在500-2000升/分钟之间，具体取决于所需用途和行业。

2. 顶真空度顶真空度是漩涡真空泵所能达到的最大真空度，通常单位为帕斯卡(pa)。

这个参数通常反映设备的抽气能力，也就是设备能否在极短的时间内将真空度提高到所需的水平。

7.5kw漩涡真空泵的顶真空度通常在10-50pa之间，同样也是根据行业和用途而定。

3. 规格规格也是重要参数之一，通常指设备的尺寸和重量。

这直接关系到设备的使用、安装和运输。

7.5kw漩涡真空泵的规格通常在600*400*550mm左右，重量在40-80kg之间。

4. 输气口输气口负责将泵内空气排出，通常指的是设备接口的尺寸和数量。

这个参数可以影响设备的使用和适配能力。

7.5kw漩涡真空泵的输气口通常在DN100-200之间。

5. 动力动力是漩涡真空泵的关键参数，包括电源、电机和驱动方式等。

7.5kw漩涡真空泵通常是电动的，功率范围在7.5-15kw之间，采用单相220V或三相380V电源供电。

6. 附件附件是设备中的配件和辅助设备，包括电器控制器、过滤器、变频器、保护装置等。

不同行业和用途的附件需求不同，7.5kw漩涡真空泵的附件具体按照用户需求来定制。

总之，7.5kw漩涡真空泵的参数涉及吸气量、顶真空度、规格、输气口、动力和附件等。

在购买设备时，需要根据所需用途和行业选择适当的参数，以达到理想的工作效果。

漩涡泵的用途
漩涡泵是一种能够将液体旋转起来并推动液体流动的机械设备，它广泛应用于工业生产、农业灌溉、城市供水等领域。

以下是漩涡泵的用途：
1. 工业生产
漩涡泵在工业生产中被广泛应用，特别是在输送高黏度液体时。

由于漩涡泵的设计特点，能够轻松地将高黏度的液体输送出去，而且不会影响泵的效率和性能。

因此，漩涡泵被广泛应用于化工、石油、制药等领域。

2. 农业灌溉
漩涡泵在农业灌溉中也是一个重要的机械设备。

农村地区通常需要将水从河流或水井中提取出来，然后将其输送到农田中。

漩涡泵能够高效地将水从河流或水井中提取出来，并将其输送到农田中，从而保证了农业生产的顺利进行。

3. 城市供水
漩涡泵在城市供水中也是一个重要的机械设备。

城市供水需要将水从水库或水井中提取出来，并将其输送到城市中的各个角落。

漩涡泵能够高效地将水从水库或水井中提取出来，并将其输送到城市中的各个角落，从而保证了城市供水的顺利进行。

4. 污水处理
漩涡泵在污水处理中也被广泛应用。

污水处理通常需要将污水从污水库中提取出来，并将其输送到污水处理厂中进行处理。

漩涡泵能够高效地将污水从污水库中提取出来，并将其输送到污水处理厂中进行处理，从而保证了污水处理的顺利进行。

漩涡泵是一种非常重要的机械设备，它广泛应用于工业生产、农业灌溉、城市供水等领域。

随着科技的不断进步，漩涡泵的性能和效率也在不断提高，将为我们的生产和生活带来更多的便利。

旋涡泵最详细的讲解旋涡泵是一种常见的离心泵，它利用离心力将液体从进口处吸入，然后通过旋转叶轮的作用，将液体压缩并推送到出口处。

下面将详细介绍旋涡泵的工作原理、结构和应用。

一、工作原理旋涡泵的工作原理基于离心力和旋涡效应。

当液体从进口处进入泵体时，它会被旋转叶轮吸入并旋转。

由于旋转叶轮的形状和转速，液体会形成一个旋涡，这个旋涡会将液体压缩并推送到出口处。

在这个过程中，离心力起到了关键作用，它将液体从中心向外推动，使其流动更加顺畅。

二、结构组成旋涡泵的主要结构组成包括泵体、旋转叶轮、进口和出口等部分。

泵体通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐用性。

旋转叶轮通常由铸铁或铜制成，其形状和数量会根据泵的型号和用途而有所不同。

进口和出口通常由法兰连接，以便于安装和维护。

三、应用领域旋涡泵广泛应用于工业、建筑、农业和民用等领域。

在工业领域，它通常用于输送各种液体，如水、油、酸、碱等。

在建筑领域，它通常用于供水、排水和空调系统等。

在农业领域，它通常用于灌溉、排水和农药喷洒等。

在民用领域，它通常用于家庭供水和排水等。

四、优缺点旋涡泵的优点包括结构简单、维护方便、使用寿命长、耐腐蚀性强等。

同时，它还具有较高的效率和流量，能够满足各种不同的流量和扬程要求。

然而，旋涡泵也存在一些缺点，如噪音较大、能耗较高、易受颗粒物影响等。

综上所述，旋涡泵是一种常见的离心泵，具有广泛的应用领域和优点。

在使用时，需要根据具体的要求选择合适的型号和材质，并进行正确的安装和维护，以确保其正常运行和长期使用。

漩涡气泵的原理漩涡气泵是利用离心力和气体动能转化为压力能的一种气体增压装置。

它通过旋转叶片产生漩涡流场，进而产生离心力将气体加速，并将气体动能转换为增压压力。

漩涡气泵的主要构件包括：进气口、流量稳定器、导向叶片、离心式增压器、扩散器、排气口等。

下面将详细介绍漩涡气泵的工作原理。

当气体从进气口进入漩涡气泵时，首先经过流量稳定器，其作用是将气体的流量稳定在一个合适的范围内，避免流量过大或过小对气泵的工作产生不良影响。

稳定后的气体会进入导向叶片区域。

导向叶片的作用是将气体流向引导到离心式增压器中。

离心式增压器由多个叶片组成，这些叶片围绕转轴旋转，通过离心力将气体加速。

当气体通过叶片时，受到旋转叶片的作用，气体会产生旋转的漩涡流场。

这个漩涡流场会使气体的速度增加，同时使得气体动能增加。

在离心式增压器后面是扩散器。

扩散器的作用是将压缩后的气体进行扩散，将动能转化为压力能。

扩散器内部的截面积逐渐增大，使得气体通过扩散过程中减速，从而增加其压力。

这样，气体通过扩散器后，压力会显著增加。

最后，气体经过排气口排出。

排气口处的压力会比进气口处的压力高很多，这是由于离心增压器和扩散器的加工作用，使得气体的动能转化为压力能。

在漩涡气泵的工作过程中，旋转的叶片和气体之间的摩擦会产生一定的内摩擦热。

为了避免因过高的温度对气体和设备产生不利影响，通常会在气泵中设置冷却装置，例如冷却水。

总结起来，漩涡气泵的工作原理是通过旋转叶片产生漩涡流场，进而产生离心力将气体加速，并将气体动能转换为增压压力。

离心式增压器和扩散器的加工作用使得气体的压力显著增加。

漩涡气泵在工业领域具有广泛的应用，可用于压缩空气、输送气体以及增压等工艺过程中。

关于直流漩涡气泵的特点介绍漩涡气泵操作规程交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于放电针由各自独立的正极和负极构成，近距离使用时离子平衡较差；另外放电针在使用中受环境的影响和针的污染程度不同都会影响离子的平衡，特别是放电针在长期使用后，正极和负极放电针磨损的程度不同，虽经清洗也不能修正离子平衡。

直流漩涡气泵的特点：操作电压：12V、24V、36V、48V、72V（可定做）运转速度：1500—5000转轴承方式：NSK/SKF产品特点：体积小，风量大，转速高，噪声低直流风机:接受高精度、长寿命低噪音进口滚珠轴承，大大提高鼓风机的使用寿命，鼓风机寿命可达60000（小时）—100000（小时.）并可连续24小时长时间工作杜绝了烧机及断电；具有启动快、风量大、散热快、寿命长，噪音低，振动小，耐高温、耐低温、防腐蚀、防水、防潮、防火、环保、运转稳定。

直流漩涡气泵性能特点介绍：1.直流鼓风机：是通过直流电，转化为机械能，带动风轮转动，进风口与出风口处于垂直风向，不断的压缩空气，使其产生大的风量，进行吹风、统称直流鼓风机。

2.直流鼓风机首先是通过输入直流电能，使直流电动机旋转以带动风机叶轮旋转，从而实现直流电能向机械能转换过程的风机称直流风机、直流鼓风机zui大的特点是选配了直流电动机。

3.直流鼓风机的风叶、风盖均接受世界上较硬的ADC12材料制成，相当于奔驰车轮钢圈同等材料。

4.直流鼓风机的轴承接受高速、耐高温的进口轴承NSK轴承，在50Hz的情况下2800转/分钟，在60Hz的情况下3450转/分钟，免润滑，20000小时免维护，相当于连续运转2年。

5.直流鼓风机具有送风与吸风一机两用两种功能，接受西门子技术，通过的气体无油、干燥，直流风机适合多个机械行业的辅佑襄助设备。
