W型旋涡泵产品及用途

2020年国内最好旋涡泵十大品牌排行榜1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。

上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA 级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.宁鸿电气公司本着专业源于专注，服务提升价值的经营理念，以不求较大，但求较好的经营模式，以质量保证，客户满意的经营宗旨，严把质量关，积极开拓创新，与时俱进，不断地完善自己，专注电控领域，铸就宁鸿品牌！3.双耀（天津）流体动力设备有限公司本公司秉承锐意进取的发展策略，一直贴近市场，逐步发展成为高压流体动力设备的自主研发、生产、制造、配套*企业。

产品包括高压泵，喷头，高压柱塞泵，高压往复泵，三柱塞高压泵，高压清洗专用车配套设备等。

如今，我们已拥有经验成熟的市场调研团队、独立的产品研发理念、专业的设计制造技术使得本公司的产品能根据客户提出的具体要求适时调整设计方案，完全满足不同客户的需要。

近年我公司引用柔性制造理念，这使得在确保产品品质的前提下生产制造成本得到有效控制。

此外我公司有着雄厚的国内外技术资源，与多家产品配套企业保持常年良好的协作关系。

旋涡泵的性能和应用1旋涡泵的性能和应用旋涡泵虽属于叶片泵的范畴，但其工作过程，结构以及特性曲线的形状等均与离心泵和其他类型泵相差较大。

旋涡泵在工作过程中，由于叶轮转动，造成叶轮内和流道内的液体都有圆周方向的运动，因而就产生了离心力，叶轮内液体的圆周速度大于流道内液体的圆周速度，即叶轮内液体的离心力大，故形成轴向和径向旋涡，旋涡泵由此得名。

旋涡泵与尺寸，转速相同的离心泵相比，其扬程要高3～9倍。

单叶轮可以取得4～17kg/cm2压力，两级叶轮最高压力可达到30kg/cm2。

大部分旋涡泵均具有自吸能力，能够实现气液混输，这对于抽送含有气体的易挥发的液体和气化压力很高的高温液体具有重要的意义。

旋涡泵具有陡降的特性曲线，其扬程的变化对流量的影响比离心泵小，因此，对系统中的压力波动不敏感。

但是旋涡泵的效率较低，其抗汽蚀性能较离心泵差。

旋涡泵只能用来输送纯净介质，当液体中含有杂质时，就会因摩擦引起轴向和径向间隙增大，导致容积效率和流量的降低，从而降低泵的性能。

旋涡泵与柱塞泵相比，在运行中不产生压力脉动，在小流量范围内也无需像离心泵那样打回流。

由于旋涡泵有很多其他类型泵所不具有的优点，所以在国民经济的许多部门也得到越来越广泛的应用。

例如在化学工业中输送酸，碱及其他腐蚀性液体，要求具有小流量，高扬程，较慢的化学反应速度和较高的耐腐蚀性；在机场，汽车配油站中，加油车，油罐车和固定分配装置用来抽送易挥发性的液体（汽油，煤油和酒精）；用于小功率的可移动式洗涤设备上和农业供水设备中。

旋涡泵也可作为消防泵，锅炉给水泵，船舶供水泵和一般增压泵使用。

2国内外对旋涡泵的研究状况2.1旋涡泵的工作原理第1个进行旋涡泵研究工作的是德国科学家里台尔（1930年），研究做出了下述工作过程的假说：流道中的液体在转动，在每一液体质点上均作用有离心力，而在叶轮内液体上所作用的离心力要比流道中液体上所作用的离心力大，因为流道中液体的圆周速度比叶轮中慢，由于离心力不同，引起了液体的圆环形运动（称为纵向旋涡）。

1.泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/150D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2 例16：JZ-250/1.3 JZ－中机座250－流量，升/时 1.3－压力MPa例17：JT-1600/2.5 JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5 JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2 例20：JT-2×500/16 JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm2 1－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2 例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数真空泵型号及规格的表示方法根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。

漩涡气泵规格参数
漩涡气泵的规格参数主要包括功率、空气流量、压缩压力和真空吸附等。

1. 功率范围通常在\~25KW之间。

2. 空气流量则根据型号的不同，在80m3/h\~2050m3/h之间。

3. 压缩压力的范围为1000mmH2O\~7000mmH2O。

4. 真空吸附的范围在1000mmH2O\~4500mmH2O之间。

此外，漩涡气泵的叶轮通常由30至50个叶片构成多个气腔，在叶轮旋转下，空气进入这些气腔后，由于离心力的作用，形成一系列螺旋状的运动，在轴向和径向两个方向运动。

在旋转叶轮的带动下，空气进入环行室外侧和下一个气腔，如此循环，速度能量不断增加，气体即被挤出气腔，并通过出口消声器排出泵体以供使用。

漩涡气泵主要由叶轮、机壳、进风口、电机、散热风叶等部件组成。

叶轮
采用合金材料切削而成，并经严格的动平衡校正，运转稳定。

进风口采用
收敛流线型减涡形式，气流损失小。

风机机壳与电机以金属铸件安装连接，传动直接，损耗件轴承采用高质量高速密封轴承，低维护。

如果您需要特定型号的漩涡气泵规格参数或更详细的信息，建议您联系制造商或供应商获取更准确和详细的数据。

19种泵的⼯作原理（动态图）及优点和缺点以及性能介绍《⼲货》泵是输送流体或使流体增压的机械，主要⽤来输送⽔、油、矿浆、酸碱液、乳化液、悬乳液、⽓混合物和液态⾦属等，是矿业、化⼯和冶⾦等⾏业常见的输送设备，下⾯为⼤家整理了19种泵（齿轮泵、离⼼泵、螺杆泵、往复泵、活塞泵、液压柱塞泵、泥浆泵、⽓动隔膜泵、轴流管道泵、⾃吸泵、旋涡泵、⽔环式真空泵、罗茨真空泵、旋⽚式真空泵、⽓⽓增压泵、⽓液增压泵、蒸汽喷射泵）的动态⼯作原理和特点，以期对⼤家在泵的选型和使⽤⽅⾯有⼀定的帮助。

1齿轮泵⼯作原理：齿轮泵的两齿轮的齿相互分开，形成低压，液体吸⼊，并沿壳壁送到另⼀侧。

另⼀侧两齿轮互相合拢，形成⾼压将液体排出。

优点：结构简单紧凑、体积⼩、质量轻、⼯艺性好、价格便宜、⾃吸⼒强、对油液污染不敏感、转速范围⼤、能耐冲击性负载、维护⽅便、⼯作可靠。

缺点：径向⼒不平衡、流动脉动⼤、噪声⼤、效率低，零件的互换性差，磨损后不易修复，不能做变量泵⽤。

2离⼼泵⼯作原理：离⼼泵⼯作时，液体注满泵壳，叶轮⾼速旋转，液体在离⼼⼒作⽤下产⽣⾼速度，⾼速液体经过逐渐扩⼤的泵壳通道，动压头转变为静压头。

性能特点：⾼效节能：泵有⾼效的⽔⼒形线，⼯作效率⾼。

安装、维修⽅便：⽴式管道式结构，泵的进出⼝能象阀门⼀样安装在管路的任何位置及任何⽅向，安装维修极为⽅便。

运⾏平稳，安全可靠：电机轴和⽔泵轴为同轴直联、同⼼度⾼，运⾏平稳，安全可靠。

不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴⼀旦被锈蚀，易造成机械密封失效。

采⽤镶配不锈钢轴套，避免锈蚀发⽣，提⾼了轴寿命，降低了运⾏维护成本。

轴承：泵所配电机中下轴伸端轴承采⽤封闭式轴承，正常使⽤时，免电机轴承的维护保养。

机封：机械密封基件⼀般选⽤橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道⾯密封，在清⽔介质时提⾼了密封效果。

3多级离⼼泵⼯作原理：多级离⼼泵与单级泵相⽐，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸⽔和压⽔，从⽽将⽔扬到很⾼的位置，扬程可根据需要⽽增减⽔泵叶轮的级数。

【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。

该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。

泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。

【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。

6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。

【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。

可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是易漏、易燃、易爆。

【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052 CW32-75 2.887529007.522512076 CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

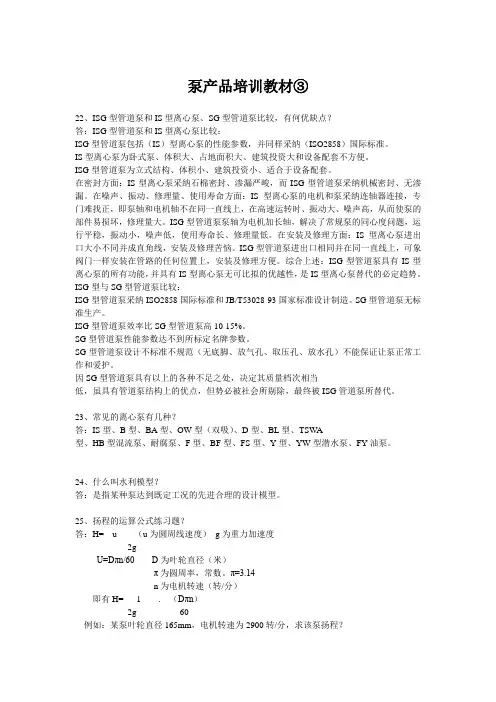

泵产品培训教材③22、ISG型管道泵和IS型离心泵、SG型管道泵比较，有何优缺点？答：ISG型管道泵和IS型离心泵比较：ISG型管道泵包括（IS）型离心泵的性能参数，并同样采纳（ISO2858）国际标准。

IS型离心泵为卧式泵、体积大、占地面积大、建筑投资大和设备配套不方便。

ISG型管道泵为立式结构、体积小、建筑投资小、适合于设备配套。

在密封方面：IS型离心泵采纳石棉密封、渗漏严峻，而ISG型管道泵采纳机械密封、无渗漏。

在噪声、振动、修理量、使用寿命方面：IS型离心泵的电机和泵采纳连轴器连接，专门难找正，即泵轴和电机轴不在同一直线上，在高速运转时、振动大、噪声高，从而使泵的部件易损坏，修理量大。

ISG型管道泵泵轴为电机加长轴，解决了常规泵的同心度问题，运行平稳，振动小，噪声低，使用寿命长、修理量低。

在安装及修理方面：IS型离心泵进出口大小不同并成直角线，安装及修理苦恼。

ISG型管道泵进出口相同并在同一直线上，可象阀门一样安装在管路的任何位置上，安装及修理方便。

综合上述：ISG型管道泵具有IS型离心泵的所有功能，并具有IS型离心泵无可比拟的优越性，是IS型离心泵替代的必定趋势。

ISG型与SG型管道泵比较：ISG型管道泵采纳ISO2858国际标准和JB/T53028-93国家标准设计制造。

SG型管道泵无标准生产。

ISG型管道泵效率比SG型管道泵高10-15%。

SG型管道泵性能参数达不到所标定名牌参数。

SG型管道泵设计不标准不规范（无底脚、放气孔、取压孔、放水孔）不能保证让泵正常工作和爱护。

因SG型管道泵具有以上的各种不足之处，决定其质量档次相当低，虽具有管道泵结构上的优点，但势必被社会所剔除，最终被ISG管道泵所替代。

23、常见的离心泵有几种？答：IS型、B型、BA型、OW型（双吸）、D型、BL型、TSWA型、HB型混流泵、耐腐泵、F型、BF型、FS型、Y型、YW型潜水泵、FY油泵。

24、什么叫水利模型？答：是指某种泵达到既定工况的先进合理的设计模型。

旋涡泵的结构原理及适用简介旋涡泵是一种离心泵的变种，它利用离心力将流体压入管道。

与普通的离心泵相比，旋涡泵使用了不同的结构设计，具有一些独特的优点，例如体积小，噪音低，维护简单等。

本文将介绍旋涡泵的结构原理以及适用范围。

结构原理旋涡泵由以下四个主要部件组成：1.吸入口：位于泵的前端，允许液体进入泵体。

2.离心轮：固定于泵体的中央，具有多个弯曲的叶片，可以旋转。

3.泵体：通常是一个圆柱形的壳体，旋转离心轮时，流体在泵体周围形成旋涡，压力能够将液体推向管道。

4.排放口：位于泵体后端，允许液体从泵中排出。

当泵运转时，离心轮将旋转。

这样，流体就沿着弯曲的叶片运动，形成一个旋涡。

由于旋涡给液体提供了动力，液体被推送到泵体的外围。

在固定的压力下，液体可以通过排放口排出，流入管道。

适用范围旋涡泵适用于很多种不同的流体推送应用。

以下是一些适用场景的例子：1. 抽水旋涡泵常用于从地下水源，例如井水或井口水泵出水。

由于该泵可在泵体中的机器运转时产生很高的吸力，因此它也可以处理深水。

2. 工业和化工旋涡泵可用于微弱、危险或粘稠液体的流量、输送和循环。

这使它在化工和其他工业应用中得到了广泛的应用。

3. 消防旋涡泵也是消防水泵的标准选择之一。

消防水泵需要能够产生足够的水压，被动地将其推送到高楼建筑中，这需要提供强大的吸力。

4. 污水处理旋涡泵是另一种在污水处理中常用的泵。

它可以处理含固体颗粒和其他物质的液体，如废水、污水或生活污水。

总结总之，旋涡泵是一种在各种应用中都有用的设备。

尽管它不是离心泵的唯一选择，但它在某些特定的应用场景中具有一些优势。

这些优势包括低噪音、体积小、维护简单，同时它也是一种高效而可靠的泵，对于需要处理粘稠液体或含有固体颗粒的液体的应用场景非常适合。

漩涡泵的用途
漩涡泵是一种新型的轴流泵，它可以利用流体的螺旋流动，将它们转换为机械能。

该泵具有高效率、体积小、抗腐蚀性强等优点，且不存在叶片磨损和腐蚀等缺点。

因此，漩涡泵在石油、化学行业中有广泛的应用。

1、漩涡泵用于抽取石油：抽取石油需要高压的油井泵，而漩涡泵正是最合适的水力抽油设备，它可以适应石油井不同压力的变化，从而实现节省能源的目的。

2、漩涡泵用于化学行业：漩涡泵可以用来输送有机溶剂、无机溶剂、酸、碱等危险化学物质，具有良好的耐腐蚀性，不会影响所输送的物质的性质。

3、漩涡泵用于热电厂：漩涡泵可以将冷凝水转换为蒸汽，从而实现热能转换。

由于它损失小、噪音低，因此用于热电厂较为合适。

4、漩涡泵用于空调系统：由于其低噪音、低损失、高效率等特点，漩涡泵可以用于空调系统进行水蒸气的转变，从而更好地利用空调系统的能量。

总之，漩涡泵是一种十分先进、经济实惠的泵，它可以节约能源，降低能耗，改善公众生活环境，是一种理想的节能设备。

- 1 -。

旋涡泵型号及参数【W型旋涡泵】产品:【W型旋涡泵】产品简介：W型旋涡泵是单级悬臂式旋涡泵，泵的进、出口方向为垂直向上。

旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。

泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。

W型旋涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。

该泵具有体积小，重量轻，外观大方，W型旋涡泵便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。

该泵最大流量为14.4m3／h，最小流量为0.7m3／h；最大扬程为105m，最小扬程为20m；配套功率：最大为11kW，最小为0.75kW；转速均为2900r/min。

【W型旋涡泵】型号意义：【W型旋涡泵】产品特点：1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。

E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。

扬程范围：从15米至132米流量范围：从0.36米3／时至16.9米3／时2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。

皆为单级悬臂式旋涡泵3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。

(分别用材料代号H、J、B和M表示)4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。

除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。

如用户需要其它型式的轴封要在订货时说明。

5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转【W型旋涡泵】结构说明：W型旋涡泵的主要零件(风型结构)有1、泵体2、泵盖3、叶轮4、托架结合部5、爪型弹性联轴器6、填料压盖或者甲．端面密封端盖7、单端面密封部件(对于wM泵)。

漩涡泵的用途
漩涡泵是一种能够将液体旋转起来并推动液体流动的机械设备，它广泛应用于工业生产、农业灌溉、城市供水等领域。

以下是漩涡泵的用途：
1. 工业生产
漩涡泵在工业生产中被广泛应用，特别是在输送高黏度液体时。

由于漩涡泵的设计特点，能够轻松地将高黏度的液体输送出去，而且不会影响泵的效率和性能。

因此，漩涡泵被广泛应用于化工、石油、制药等领域。

2. 农业灌溉
漩涡泵在农业灌溉中也是一个重要的机械设备。

农村地区通常需要将水从河流或水井中提取出来，然后将其输送到农田中。

漩涡泵能够高效地将水从河流或水井中提取出来，并将其输送到农田中，从而保证了农业生产的顺利进行。

3. 城市供水
漩涡泵在城市供水中也是一个重要的机械设备。

城市供水需要将水从水库或水井中提取出来，并将其输送到城市中的各个角落。

漩涡泵能够高效地将水从水库或水井中提取出来，并将其输送到城市中的各个角落，从而保证了城市供水的顺利进行。

4. 污水处理
漩涡泵在污水处理中也被广泛应用。

污水处理通常需要将污水从污水库中提取出来，并将其输送到污水处理厂中进行处理。

漩涡泵能够高效地将污水从污水库中提取出来，并将其输送到污水处理厂中进行处理，从而保证了污水处理的顺利进行。

漩涡泵是一种非常重要的机械设备，它广泛应用于工业生产、农业灌溉、城市供水等领域。

随着科技的不断进步，漩涡泵的性能和效率也在不断提高，将为我们的生产和生活带来更多的便利。

自吸泵和漩涡泵的工作原理及介绍自吸泵工作原理：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。

启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。

自吸泵的性能特点：自吸泵属自吸式离心泵，具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。

管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。

不同液体可采用不同材质自吸泵。

漩涡泵工作原理：旋涡泵的叶片凹槽中的液体，被离心力甩向流道，一次增压；流道中液体又因槽中液体被甩出形成低压，再次进入凹槽，再次增压；多次的凹槽一流道一凹槽的漩涡运动，从而获得较高压头。

旋涡泵的优点：①W型单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60℃，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。

②旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。

具有自吸能力或借助于简单装置来实现自吸。

③具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。

某些旋涡泵可实现汽液混输。

这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。

④旋涡泵结构简单、铸造和加工工艺都容易实现，某些旋涡泵零件还可以使用非金属材料，如塑料、尼龙模压叶轮等。

旋涡泵的缺点：①效率较低，最高不超过55%，大多数旋涡泵的效率在20-40%，因此妨碍了其向大功率方向发展。

②旋涡泵的汽蚀性能较差。

③旋涡泵不能用来抽送粘性较大的介质。

因随着液体粘性的增加，泵的扬程和效率会急剧降低，介质的粘度限制在114 厘沲(15°E)之内。

④旋涡泵叶轮和泵体之间的径向间隙和轴向间隙的要求较严给加工和装配工艺带来一定困难。

⑤抽送的介质只限于纯净的液体。

当液体中含有固体颗粒时，就会因磨损引起轴向和径向的间隙增大而降低泵的性能或导致旋涡泵不能工作。

【W型水力喷射器】产品：【W型水力喷射器】产品简介：W型水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。

W型水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出，聚合在一个焦点上。

由于喷射水流速度很高，于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽冷凝成水，少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。

水力喷射器（水冲泵）应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

但目前生产水力喷射器的制造厂较少，品种也不齐全，为此，永嘉县有限公司近年来不断改进设计。

采用多喷嘴与汽环（导向盘）等结构，以及用多级泵进水，低位安装，只需安装高度4.5米，完善与提高了其工作性能，具有一定的先进性，是真空冷凝设备的一种革新。

【W型水力喷射器】产品特点：W型水力喷射器整个装置结构紧凑精密，强度变较高，用于真空蒸发系统中，由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成，大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空泵、冷凝器，分水器等设备，并且还有下列优点：1、水力喷射器体积小、重量轻、结构紧凑。

而效能双比较高，耗电量低于真空泵系统，投资者。

2、操作简单维修方便，不用专职人员管理，由于无机械传动部份，所以噪声低，不需消耗润滑油。

3、可以室外底位安装，占地面积少，可以节省厂房建筑面积与安装费用。

【W型水力喷射器】主要用途：W型水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制粮、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

关于直流漩涡气泵的特点介绍漩涡气泵操作规程交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于放电针由各自独立的正极和负极构成，近距离使用时离子平衡较差；另外放电针在使用中受环境的影响和针的污染程度不同都会影响离子的平衡，特别是放电针在长期使用后，正极和负极放电针磨损的程度不同，虽经清洗也不能修正离子平衡。

直流漩涡气泵的特点：操作电压：12V、24V、36V、48V、72V（可定做）运转速度：1500—5000转轴承方式：NSK/SKF产品特点：体积小，风量大，转速高，噪声低直流风机:接受高精度、长寿命低噪音进口滚珠轴承，大大提高鼓风机的使用寿命，鼓风机寿命可达60000（小时）—100000（小时.）并可连续24小时长时间工作杜绝了烧机及断电；具有启动快、风量大、散热快、寿命长，噪音低，振动小，耐高温、耐低温、防腐蚀、防水、防潮、防火、环保、运转稳定。

直流漩涡气泵性能特点介绍：1.直流鼓风机：是通过直流电，转化为机械能，带动风轮转动，进风口与出风口处于垂直风向，不断的压缩空气，使其产生大的风量，进行吹风、统称直流鼓风机。

2.直流鼓风机首先是通过输入直流电能，使直流电动机旋转以带动风机叶轮旋转，从而实现直流电能向机械能转换过程的风机称直流风机、直流鼓风机zui大的特点是选配了直流电动机。

3.直流鼓风机的风叶、风盖均接受世界上较硬的ADC12材料制成，相当于奔驰车轮钢圈同等材料。

4.直流鼓风机的轴承接受高速、耐高温的进口轴承NSK轴承，在50Hz的情况下2800转/分钟，在60Hz的情况下3450转/分钟，免润滑，20000小时免维护，相当于连续运转2年。

5.直流鼓风机具有送风与吸风一机两用两种功能，接受西门子技术，通过的气体无油、干燥，直流风机适合多个机械行业的辅佑襄助设备。

目录一、概述 (1)二、用途 (1)三、附属设备 (1)四、型号、规格、参数 (2)五、结构与工作原理 (2)六、外形与地基尺寸 (4)七、安装 (15)八、操作 (15)九、维护和保养 (16)十、常用配件拆卸与装配 (18)十一、故障排除 (19)十二、易损件 (20)一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。

3、节能（33%），节水（50%），节省占地面积（66%）。

4、气阀轴向布置，使用寿命长（4-10倍）。

5、振动小，噪音低。

6、外形简洁美观，操作、维修方便。

7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。

8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。

二、用途本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。

三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。

（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时；（2）当被抽气体温度超过65℃时。

3、阻液器：当被抽气体中有大量液体时。

4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。

5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应力。

WLW300及以上型号必须安装。

6、缓冲罐：为避免泵的启动冲击。

7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构与工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。
